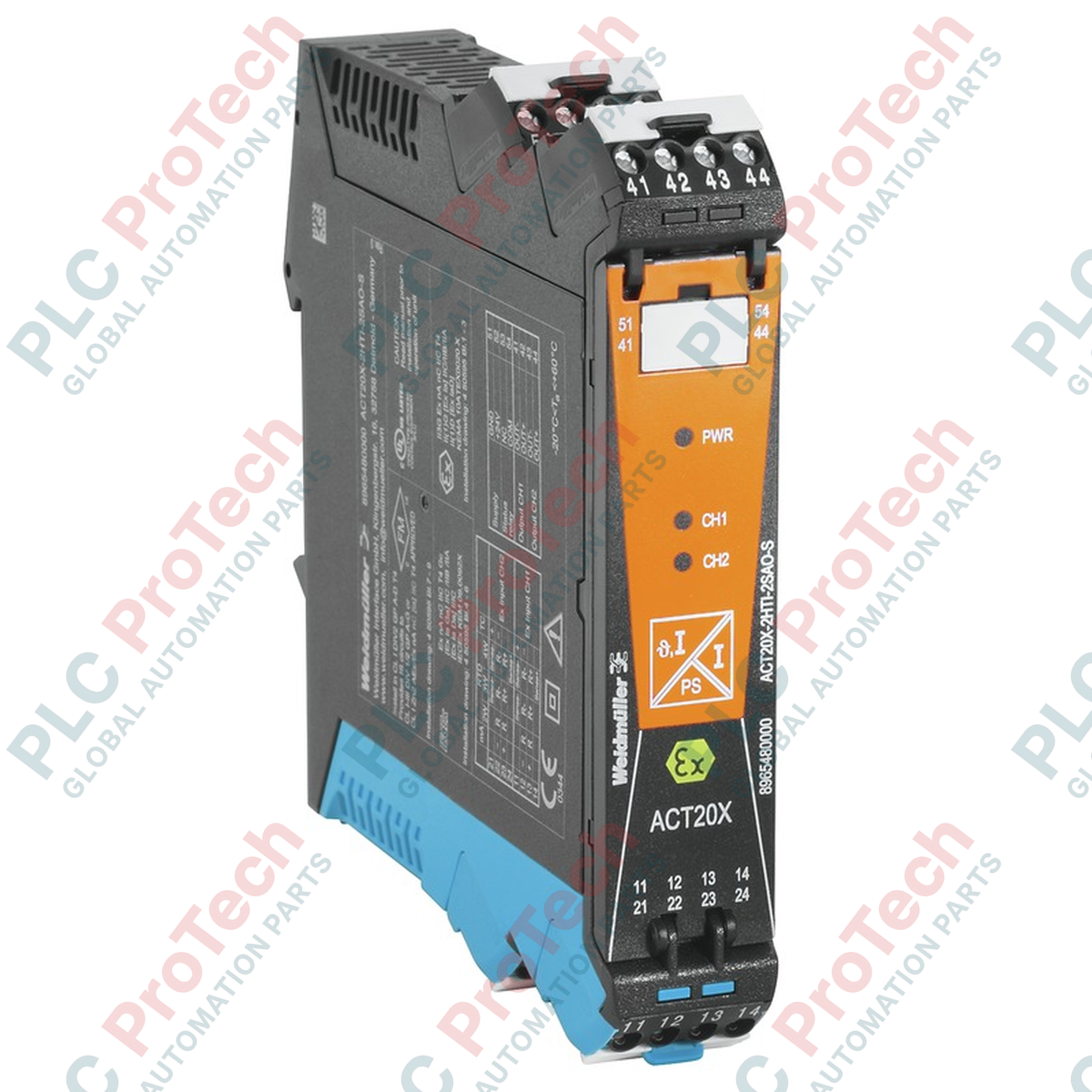

ตัวแปลงสัญญาณอุณหภูมิ Weidmuller 8965470000 ACT20X-HTI-SAO-S

SKU 8965470000

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Weidmuller
Product No.: 8965470000
Origin เยอรมนี
Product Type: ทรานสดิวเซอร์วัดอุณหภูมิ
Payment: T/T, Western Union
Weight: 1.2 kg
Dimensions: 117.2 มม. x 22.5 มม. x 113.6 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

การประมวลผลสัญญาณอุณหภูมิจากพื้นที่อันตรายจำเป็นต้องมีการแยกวงจรที่มีความปลอดภัยสูง ซึ่ง Weidmuller ACT20X-HTI-SAO-S (หมายเลขสินค้า 8965470000) สามารถทำได้อย่างแม่นยำ อุปกรณ์แปลงสัญญาณอุณหภูมิแบบนิรภัยโดยเนื้อแท้นี้จะแปลงอินพุต RTD และเทอร์โมคัปเปิลเป็นสัญญาณกระแสอนาล็อกแบบแยกวงจรมาตรฐาน เพื่อให้ส่งข้อมูลไปยังระบบควบคุมได้อย่างปลอดภัยและแม่นยำ ออกแบบมาสำหรับติดตั้งบนราง DIN และผสานรวมเข้ากับสถาปัตยกรรมระบบอัตโนมัติของกระบวนการผลิตสมัยใหม่ได้อย่างลงตัว

คุณสมบัติเด่น

อินพุตแบบนิรภัยโดยเนื้อแท้ ออกแบบมาสำหรับการติดตั้งในพื้นที่อันตราย Zone 0 / Division 1
การกำหนดค่าด้วยซอฟต์แวร์ FDT/DTM เพื่อการปรับเทียบและกำหนดพารามิเตอร์อย่างแม่นยำ
เอาต์พุตรีเลย์แจ้งเตือนในตัวสำหรับสายขาด ลัดวงจร และอุปกรณ์ขัดข้อง
การแยกทางไฟฟ้าแบบกัลวานิกในระดับสูงระหว่างวงจรอินพุต เอาต์พุต และแหล่งจ่ายไฟ
ตัวเครื่องกว้างเพียง 22.5 มม. เพื่อเพิ่มความหนาแน่นของอุปกรณ์ในตู้ควบคุมให้สูงสุด

การใช้งานในอุตสาหกรรม

โรงงานแปรรูปเคมีภัณฑ์และปิโตรเคมี
โรงงานสกัดและกลั่นน้ำมันและก๊าซ
การตรวจสอบอุณหภูมิในกระบวนการผลิตไฟฟ้า
ระบบบำบัดน้ำและน้ำเสีย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	Weidmuller
หมายเลขสินค้า (SKU)	8965470000
รุ่นผลิตภัณฑ์	ACT20X-HTI-SAO-S
แรงดันไฟเลี้ยง	19.2 ถึง 31.2 V DC
การใช้พลังงาน	<= 0.8 W
ประเภทอินพุต	อุณหภูมิ (RTD, เทอร์โมคัปเปิล)
ประเภทเอาต์พุต	กระแสแอ็กทีฟ (อนาล็อก)
ฟังก์ชันแจ้งเตือน	สายขาด, ลัดวงจร, ไม่มีแรงดันไฟเลี้ยง, อุปกรณ์ขัดข้อง
แรงดันสวิตชิ่งพิกัด	<= 125 V AC / 110 V DC
กระแสต่อเนื่อง	<= 0.5 A AC / 0.3 A DC
เวลาตอบสนองแบบขั้น	<= 400 มิลลิวินาที (พร้อมกระแส), <= 1 วินาที (พร้อมอุณหภูมิ)
เทคโนโลยีการเชื่อมต่อ	การเชื่อมต่อด้วยสกรู
ระดับการป้องกัน	IP20
ความชื้นขณะทำงาน	0 ถึง 95% (ไม่ควบแน่น)
อุณหภูมิขณะทำงาน	-20 ถึง +60 องศาเซลเซียส
ขนาด (สูง x กว้าง x ลึก)	117.2 มม. x 22.5 มม. x 113.6 มม.
น้ำหนักสุทธิ	0.178 กก.
น้ำหนักจัดส่ง (คำนวณ)	1.2 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พิน	การกำหนดฟังก์ชัน / วงจร
41 - 44	อินพุตเซนเซอร์ (RTD / เทอร์โมคัปเปิล / ความต้านทาน)
11 - 12	เอาต์พุตแอนะล็อก (กระแสแอ็กทีฟ)
13 - 14	แหล่งจ่ายไฟอุปกรณ์ (19.2...31.2 V DC)
51 - 52	เอาต์พุตรีเลย์สัญญาณเตือน

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

ACT20X-HTI-SAO-S เป็นส่วนหนึ่งของตระกูลตัวแปลงสัญญาณที่ปลอดภัยโดยเนื้อแท้เฉพาะทางของ Weidmuller อุปกรณ์นี้ต้องใช้ซอฟต์แวร์ WI-Manager (เฟรม FDT) และแพ็กเกจไดรเวอร์ DTM เฉพาะของ ACT20X สำหรับการกำหนดค่า ตรวจสอบให้แน่ใจว่าสายอินเทอร์เฟซ USB ของคุณ (เช่น Weidmuller CBX200) เข้ากันได้ก่อนเริ่มการตั้งค่า

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้งโมดูล ACT20X หลายตัวเรียงติดกันบนราง DIN ตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศเพียงพอ แม้การใช้พลังงานจะต่ำ (<= 0.8 W) แต่อุณหภูมิโดยรอบที่สูงเกิน 60 degC อาจทำให้ออปโตคัปเปลอร์ภายในเสื่อมสภาพเมื่อใช้งานเป็นเวลานาน ตรวจสอบเสมอว่าพารามิเตอร์การป้องกัน Ex (Uo, Io, Po) ตรงกับพารามิเตอร์เอนทิตีของเซนเซอร์ภาคสนามที่เชื่อมต่อ

เคล็ดลับการเริ่มต้นใช้งานและการเดินสาย

สำหรับอินพุตเทอร์โมคัปเปิล ตรวจสอบให้แน่ใจว่าได้กำหนดค่าการชดเชยจุดต่อเย็น (CJC) อย่างถูกต้องในซอฟต์แวร์ DTM หากใช้ RTD ขอแนะนำให้ใช้การต่อแบบ 3 สายหรือ 4 สายแทนการต่อแบบ 2 สายเป็นอย่างยิ่ง เพื่อขจัดข้อผิดพลาดจากความต้านทานของสาย สายเคเบิลแบบมีชีลด์ต้องต่อกราวด์เฉพาะที่จุดกราวด์ของพื้นที่ปลอดภัยที่กำหนดไว้เท่านั้น เพื่อป้องกันกราวด์ลูป

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟทั้งหมดก่อนติดตั้ง เดินสาย หรือกำหนดค่าอุปกรณ์ ตรวจสอบให้แน่ใจว่าการติดตั้งเป็นไปตามข้อกำหนดด้านความปลอดภัยโดยเนื้อแท้ (การป้องกัน Ex) ทั้งในประเทศและระหว่างประเทศ ห้ามเชื่อมต่อสัญญาณที่ไม่มีความปลอดภัยโดยเนื้อแท้เข้ากับขั้วต่ออินพุต Ex สีน้ำเงิน

ติดตั้งอุปกรณ์ในแนวตั้งบนราง DIN TS 35 มาตรฐาน

เชื่อมต่อเซนเซอร์อุณหภูมิเข้ากับขั้วต่ออินพุต Ex สีน้ำเงิน (41-44) ตามแผนผังการเดินสายเฉพาะเซนเซอร์

ต่อเอาต์พุตแอนะล็อก (11-12) แหล่งจ่ายไฟ (13-14) และรีเลย์สัญญาณเตือน (51-52) เข้ากับขั้วต่อพื้นที่ปลอดภัย

จ่ายไฟและเชื่อมต่อผ่านอินเทอร์เฟซที่แผงด้านหน้าเพื่อกำหนดค่าประเภทเซนเซอร์และพารามิเตอร์การสเกลโดยใช้ซอฟต์แวร์ FDT/DTM

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ฉันจะกำหนดค่าโมดูลแปลงสัญญาณ ACT20X-HTI-SAO-S ได้อย่างไร

การกำหนดค่าดำเนินการโดยใช้ซอฟต์แวร์ FDT/DTM มาตรฐาน (เช่น Weidmuller WI-Manager) ผ่านสายอินเทอร์เฟซ USB ที่เข้ากันได้ ซึ่งเชื่อมต่อกับพอร์ตที่แผงด้านหน้า

สามารถเชื่อมต่อเซนเซอร์ประเภทใดกับโมดูลนี้ได้บ้าง

รองรับ RTD มาตรฐาน (เช่น PT100, PT1000) และเทอร์โมคัปเปิลหลายประเภท (J, K, T, E, R, S, B, N) รวมถึงอินพุตค่าความต้านทานโดยตรง

โมดูลนี้เหมาะสำหรับติดตั้งในพื้นที่อันตรายหรือไม่

ใช่ โมดูลนี้มีอินพุตแบบป้องกันการจุดระเบิดสำหรับเชื่อมต่อกับเซนเซอร์ที่อยู่ในพื้นที่อันตราย Zone 0 / Division 1 ขณะที่ตัวโมดูลติดตั้งอยู่ในพื้นที่ปลอดภัย

จะเกิดอะไรขึ้นหากสายเซนเซอร์ขาดหรือลัดวงจร

เอาต์พุตรีเลย์สัญญาณเตือนในตัวจะทำงานทันที และสัญญาณเอาต์พุตแอนะล็อกจะเปลี่ยนไปเป็นสถานะปลอดภัยเมื่อเกิดความผิดพลาดที่กำหนดค่าไว้ล่วงหน้า เพื่อปกป้องกระบวนการปลายทาง
