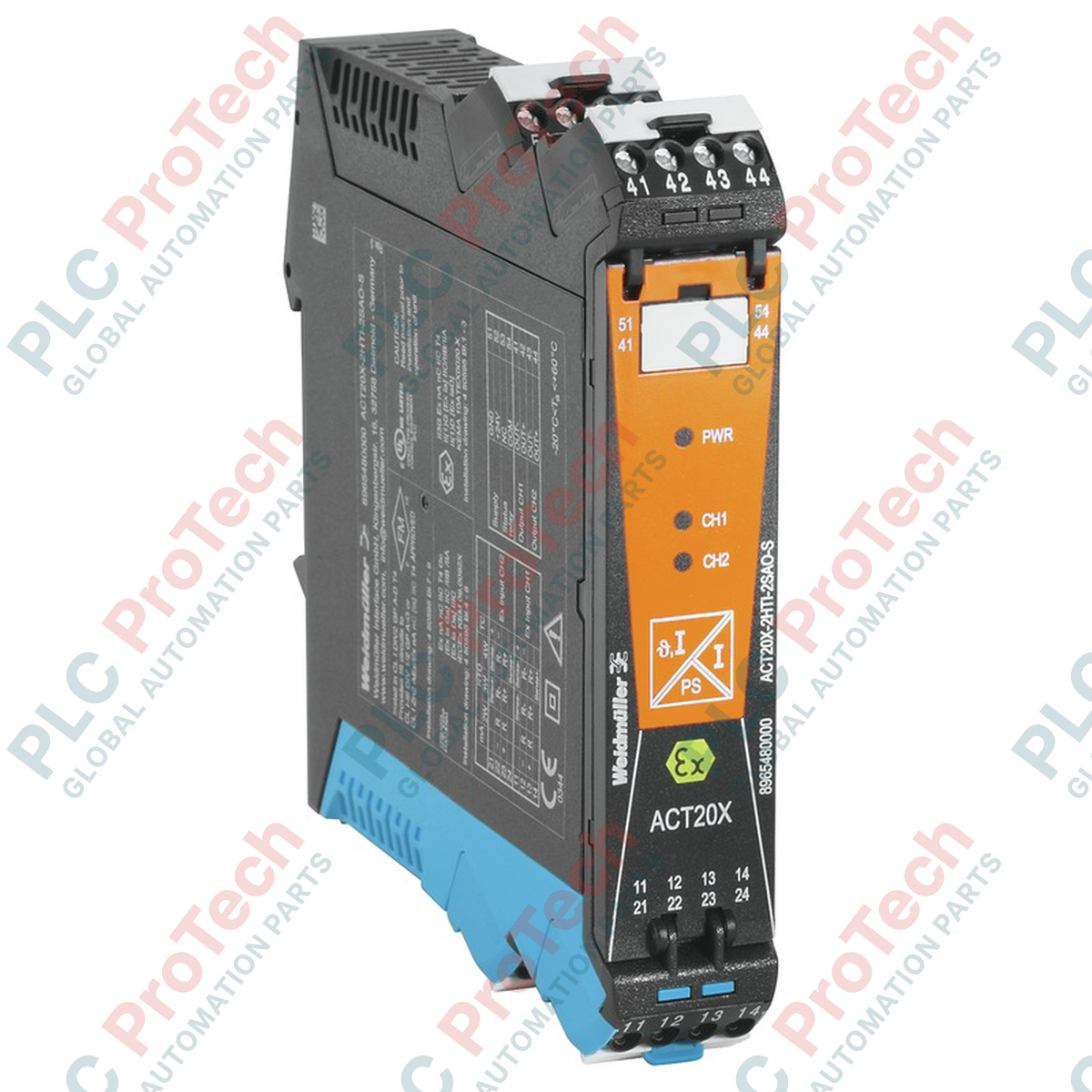

หน้าที่หลักของ Weidmuller 8965480000 ACT20X-2HTI-2SAO-S คือการประมวลผลสัญญาณจากเซนเซอร์อุณหภูมิในพื้นที่อันตราย โดยเป็นทรานสดิวเซอร์อุณหภูมิแบบนิรภัยในตัว 2 ช่องที่มีความน่าเชื่อถือสูง โมดูลนี้จะแยก แปลง และส่งสัญญาณอุณหภูมิจากเซนเซอร์ RTD และเทอร์โมคัปเปิลที่อยู่ในพื้นที่ Ex โซน 0, 1 หรือ 2 ไปยังพื้นที่ปลอดภัย โดยมีความหนาแน่นแบบสองช่องในตัวเครื่องขนาดกะทัดรัดกว้าง 22.5 มม. พร้อมเอาต์พุตกระแส 4-20 mA แบบแอ็กทีฟหรือพาสซีฟที่ใช้งานร่วมกับการ์ดอินพุตแอนะล็อกของ PLC และ DCS มาตรฐานได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Weidmuller |
| หมายเลขสินค้า (SKU) | 8965480000 |
| รหัสรุ่น | ACT20X-2HTI-2SAO-S |
| จำนวนช่อง | 2 |
| แรงดันไฟเลี้ยง | 19.2 ถึง 31.2 V DC |
| การใช้พลังงาน | ≤ 1.4 W |
| ประเภทอินพุต | RTD (Pt100, Pt500, Pt1000, Ni100), เทอร์โมคัปเปิล (J, K, T, E, R, S, B, N, L, U) |
| สัญญาณเอาต์พุต | 4 ถึง 20 mA (แอ็กทีฟหรือพาสซีฟ) |
| เวลาตอบสนองต่อสเต็ป | ≤ 400 มิลลิวินาที (อินพุตกระแส), ≤ 1 วินาที (อินพุตอุณหภูมิ) |
| แรงดันสวิตชิ่งพิกัด | ≤ 125 V AC / 110 V DC |
| กระแสต่อเนื่อง | ≤ 0.5 A AC / 0.3 A DC |
| ประเภทการเชื่อมต่อ | การเชื่อมต่อด้วยสกรู |
| ช่วงการหนีบ | 0.5 มม² ถึง 2.5 มม² |
| ระดับการติดไฟ | V-0 |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิขณะทำงาน | -20 ถึง +60 องศาเซลเซียส |
| ความชื้น | 0 ถึง 95% (ไม่ควบแน่น) |
| ขนาด (สูง x กว้าง x ลึก) | 119.2 มม. x 22.5 มม. x 113.6 มม. |
| น้ำหนัก | 0.180 กก. |
| น้ำหนักรวมสำหรับจัดส่ง (คำนวณ) | 1.200 กก. |
| เทอร์มินัลบล็อก | ขาพินเทอร์มินัล | ฟังก์ชัน / การกำหนดวงจร |
|---|---|---|
| พื้นที่อันตราย (อินพุต) | 11, 12, 13, 14 | ช่องที่ 1: RTD (แบบ 2, 3 หรือ 4 สาย) / อินพุตเทอร์โมคัปเปิล |
| 21, 22, 23, 24 | ช่องที่ 2: RTD (แบบ 2, 3 หรือ 4 สาย) / อินพุตเทอร์โมคัปเปิล | |
| พื้นที่ปลอดภัย (เอาต์พุตและแหล่งจ่ายไฟ) | 41, 42 | ช่องสัญญาณ 1: เอาต์พุตแอนะล็อก 4 ถึง 20 mA (แอ็กทีฟ/พาสซีฟ) |
| 51, 52 | ช่องสัญญาณ 2: เอาต์พุตแอนะล็อก 4 ถึง 20 mA (แอ็กทีฟ/พาสซีฟ) | |
| 31 (+), 32 (-) | แหล่งจ่ายไฟของอุปกรณ์ (19.2 ถึง 31.2 V DC) |
ACT20X-2HTI-2SAO-S เป็นรุ่นสองช่องสัญญาณในตระกูลตัวแปลงสัญญาณแบบปลอดภัยโดยเนื้อแท้ของ Weidmuller รุ่น ACT20X หากต้องการใช้เพียงช่องสัญญาณเดียว สามารถใช้ ACT20X-HTI-SAO-S (รุ่นช่องสัญญาณเดียว) เพื่อลดต้นทุนฮาร์ดแวร์ได้ โปรไฟล์การกำหนดค่าที่สร้างในซอฟต์แวร์ FDT/DTM "WI-Manager" สามารถใช้งานร่วมกันได้อย่างสมบูรณ์ระหว่างรุ่นช่องสัญญาณเดียวและสองช่องสัญญาณ ทำให้การทดสอบเดินระบบเมื่อขยายสถาปัตยกรรมระบบทำได้ง่ายขึ้น
เมื่อติดตั้งโมดูล ACT20X หลายตัวติดกันบนราง DIN การจัดการความร้อนถือเป็นสิ่งสำคัญ แม้อุปกรณ์จะรองรับอุณหภูมิสูงสุด +60 degC แต่การติดตั้งที่หนาแน่นร่วมกับการจ่ายไฟ 24V DC อย่างต่อเนื่องอาจทำให้เกิดความร้อนสะสมเฉพาะจุด ขอแนะนำให้เว้นช่องว่างระบายอากาศ 5 มม. ระหว่างโมดูลที่อยู่ติดกัน หากอุณหภูมิตู้โดยรอบสูงกว่า 50 degC เป็นประจำ นอกจากนี้ ต้องตรวจสอบให้แน่ใจว่าความต้านทานลูปของการกำหนดค่าเอาต์พุตแบบพาสซีฟไม่เกินขีดจำกัดโหลดสูงสุดที่ระบุไว้สำหรับการ์ดอินพุตแอนะล็อกของ DCS
สำหรับอินพุตเทอร์โมคัปเปิล ต้องตรวจสอบให้แน่ใจเสมอว่าการชดเชยจุดต่อเย็น (CJC) ได้รับการกำหนดค่าอย่างถูกต้องในซอฟต์แวร์ DTM หากใช้ CJC ภายใน ต้องตรวจสอบให้แน่ใจว่าการต่อขั้วต่อแน่นหนาและมีการป้องกันจากกระแสลมโดยตรงหรือแหล่งความร้อนภายนอก ซึ่งอาจทำให้ค่าที่วัดได้เกิดการคลาดเคลื่อน สำหรับอินพุต RTD ขอแนะนำอย่างยิ่งให้ใช้การต่อแบบ 3 สายหรือ 4 สาย เพื่อชดเชยความต้านทานของสายตัวนำโดยอัตโนมัติสำหรับการเดินสายภาคสนามระยะไกล
ตัดแหล่งจ่ายไฟทั้งหมดก่อนติดตั้ง เดินสาย หรือกำหนดค่าอุปกรณ์ ตรวจสอบให้แน่ใจว่ามีการแยกสายภาคสนามแบบปลอดภัยโดยเนื้อแท้ (Ex i) ออกจากสายไฟในพื้นที่ปลอดภัยที่ไม่ใช่แบบปลอดภัยโดยเนื้อแท้อย่างเคร่งครัด ตามข้อกำหนด EN/IEC 60079-14 การไม่รักษาระยะห่างทางกายภาพอาจทำให้สิ่งกีดขวางการป้องกันการระเบิดเสียประสิทธิภาพ
ติดตั้งโมดูล ACT20X ในแนวตั้งบนราง DIN TS 35 มาตรฐาน โดยตรวจสอบให้แน่ใจว่าขาล็อกคลิกเข้าที่อย่างแน่นหนา
ต่อสายเซนเซอร์อุณหภูมิในพื้นที่อันตรายเข้ากับขั้วต่ออินพุต Ex สีน้ำเงิน (11-14 และ 21-24) โดยใช้สายคู่บิดเกลียวแบบมีชีลด์
ต่อสายเอาต์พุตแอนะล็อกในพื้นที่ปลอดภัย (41-42 และ 51-52) และแหล่งจ่ายไฟ 24 V DC (31-32) เข้ากับขั้วต่อสีดำ
เชื่อมต่ออินเทอร์เฟซการกำหนดค่าเข้ากับพีซีที่ใช้งาน Weidmuller WI-Manager (FDT/DTM) เพื่อตั้งค่าประเภทเซนเซอร์ ช่วงการวัด และค่าเกณฑ์สัญญาณเตือน
