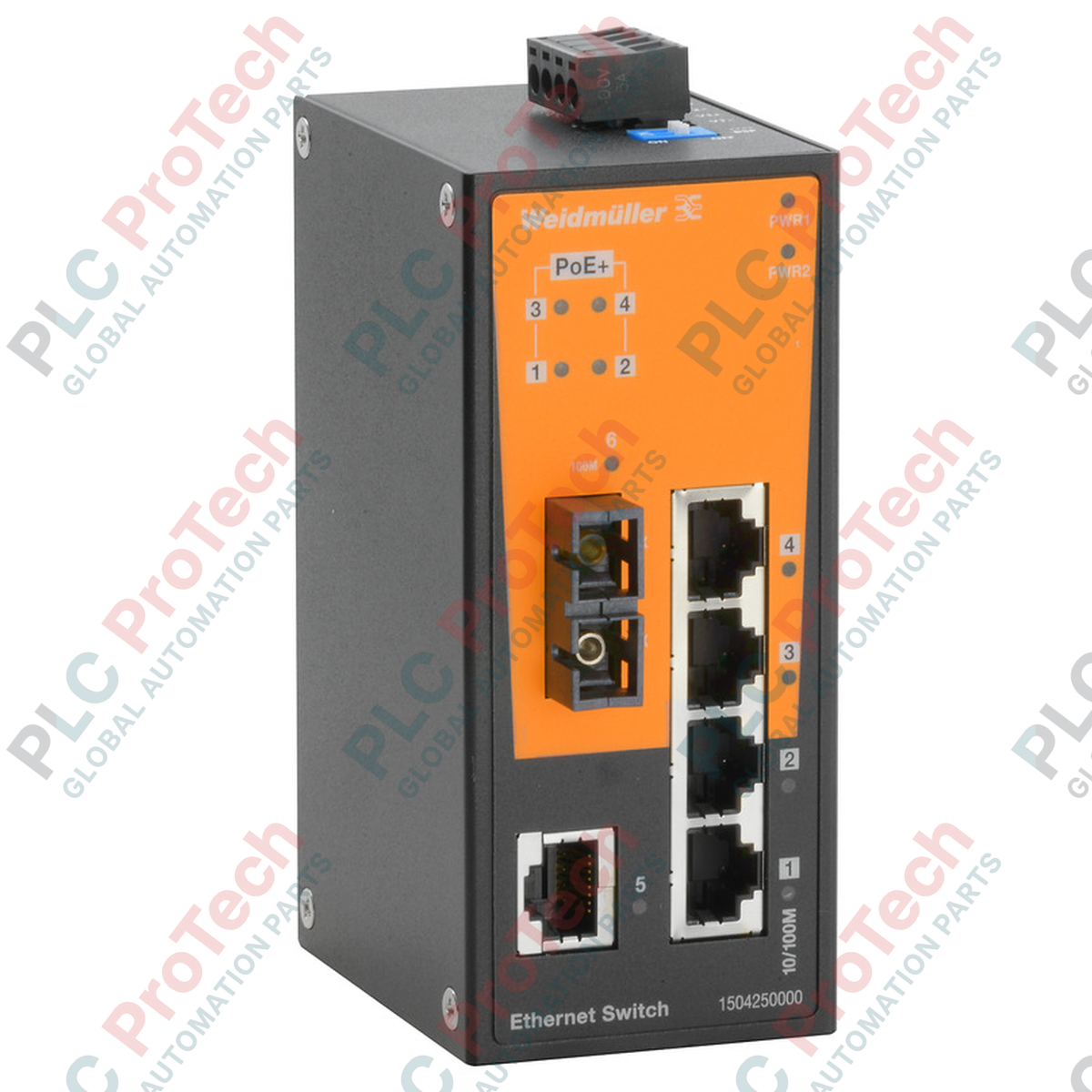

สวิตช์อีเทอร์เน็ตแบบไม่มีการจัดการ Weidmuller IE-SW-BL06-1TX-4POE-1SC ผสานรวมเข้ากับสถาปัตยกรรมระบบควบคุมอุตสาหกรรมในสภาพแวดล้อมที่สมบุกสมบันได้อย่างลงตัว ช่วยให้การส่งข้อมูลและการจ่ายไฟมีความเสถียร ฮาร์ดแวร์รุ่นนี้ซึ่งระบุด้วยหมายเลขชิ้นส่วน 1504250000 มี พอร์ตจ่ายไฟผ่านอีเทอร์เน็ต (PoE) สี่พอร์ต พอร์ตทองแดง Fast Ethernet มาตรฐานหนึ่งพอร์ต และ พอร์ตไฟเบอร์ออปติกมัลติโหมด SC-Duplex หนึ่งพอร์ต เพื่อรองรับการสื่อสารระยะไกลสูงสุด 5 กม.
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Weidmuller |
| หมายเลขชิ้นส่วน | 1504250000 |
| รหัสรุ่น | IE-SW-BL06-1TX-4POE-1SC |
| ประเภทสวิตช์ | PoE แบบไม่มีการจัดการ |
| จำนวนพอร์ตรวม | 6 |
| พอร์ต PoE | RJ45 4 พอร์ต (10/100BaseT(X)) |
| พอร์ตทองแดง | RJ45 1 พอร์ต (10/100BaseT(X)) |
| พอร์ตไฟเบอร์ | SC-Duplex มัลติโหมด 1 พอร์ต (100BaseFX) |
| ระยะการส่งข้อมูล | 5 กม. (โดยทั่วไป) |
| อัตราการส่งข้อมูล | 100 Mbps |
| แรงดันไฟฟ้าอินพุต | 12/24/48 V DC (อินพุตสำรอง) |
| กระแสไฟกระชากขณะเริ่มต้น | 64.56 A ที่ 48 V DC (0.1 ถึง 1 มิลลิวินาที) |
| ประเภทการเชื่อมต่อ | เทอร์มินัลบล็อก 4 พินแบบถอดได้ 1 ชุด |
| ขนาดตาราง MAC | 2 K |
| ขนาดบัฟเฟอร์แพ็กเก็ต | 768 กิโลบิต |
| วัสดุตัวเครื่อง | อะลูมิเนียม |
| ระดับการป้องกัน | IP30 |
| อุณหภูมิขณะทำงาน | -10 องศาเซลเซียส ถึง 60 องศาเซลเซียส |
| อุณหภูมิขณะจัดเก็บ | -40 องศาเซลเซียส ถึง 85 องศาเซลเซียส |
| ความชื้นขณะทำงาน | 5% ถึง 95% (ไม่ควบแน่น) |
| ขนาด (W x H x D) | 50 มม. x 115 มม. x 70 มม. |
| น้ำหนักสุทธิ | 375 g |
| น้ำหนักจัดส่ง (คำนวณ) | 1.0 กก. |
| เทอร์มินัล / พอร์ต | ฟังก์ชัน / การกำหนด |
|---|---|
| พิน 1 (เทอร์มินัลบล็อก 4 พิน) | V1+ (อินพุตไฟฟ้าหลัก) |
| พิน 2 (เทอร์มินัลบล็อก 4 พิน) | V1- (กราวด์ไฟฟ้าหลัก) |
| พิน 3 (เทอร์มินัลบล็อก 4 พิน) | V2+ (อินพุตไฟฟ้าสำรอง) |
| พิน 4 (เทอร์มินัลบล็อก 4 พิน) | V2- (Redundant Power Ground) |
| V2- (กราวด์ของแหล่งจ่ายไฟสำรอง) | พอร์ต 1 ถึง 4 |
| พอร์ต 10/100BaseT(X) RJ45 พร้อมตัวจ่ายไฟ PoE | พอร์ตทองแดงมาตรฐาน 10/100BaseT(X) RJ45 |
| พอร์ต 6 | พอร์ตใยแก้วมัลติโหมด 100BaseFX SC-Duplex |
ซีรีส์ IE-SW-BL06 ใช้แทนการติดตั้งแบบเสียบแทนโดยตรงสำหรับการกำหนดค่าซีรีส์ IE-SW-BL05 รุ่นเก่า เมื่อจำเป็นต้องจ่ายไฟ PoE ที่ขอบเครือข่าย ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่มีอยู่รองรับงบประมาณ PoE รวม (โดยทั่วไป 15.4W ต่อพอร์ตสำหรับ PoE มาตรฐาน) รวมถึงการใช้พลังงานภายในของสวิตช์
เมื่อใช้งานที่ช่วงล่างของช่วงแรงดันไฟเข้า (12V หรือ 24V DC) ให้ตรวจสอบว่าตัวแปลงเพิ่มแรงดันภายในสามารถจ่ายไฟ 48V DC ได้อย่างเสถียรตามข้อกำหนด PoE ให้แก่อุปกรณ์ PD (Powered Devices) ที่เชื่อมต่ออยู่ ในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง ตรวจสอบให้แน่ใจว่าคลิปยึดราง DIN ล็อกแน่นหนา และขันสกรูเทอร์มินัลบล็อก 4 พินด้วยแรงบิด 0.5 Nm เพื่อป้องกันไฟขาดเป็นระยะ
ใช้สายคู่บิดเกลียวมีชีลด์ (STP) Cat5e หรือ Cat6 สำหรับพอร์ตทองแดงเสมอ เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI) ในตู้แรงดันสูง ต้องทำความสะอาดพอร์ตใยแก้ว SC-Duplex ด้วยน้ำยาทำความสะอาดหัวต่อใยแก้วนำแสงที่ได้รับการรับรองก่อนเสียบ เพื่อป้องกันการลดทอนสัญญาณตลอดระยะเดินสายสูงสุด 5 กม.
คำเตือนสำคัญ: ปลดพลังงานจากแหล่งจ่ายไฟทั้งหมดก่อนดำเนินการติดตั้ง เดินสาย หรือบำรุงรักษา ตรวจสอบให้แน่ใจว่าสายแหล่งจ่ายไฟสำรองถูกแยกออกจากกันโดยสมบูรณ์ การไม่ปฏิบัติตามขั้นตอนเหล่านี้อาจทำให้เกิดไฟฟ้าช็อต อุปกรณ์เสียหาย หรือระบบหยุดทำงานโดยไม่คาดคิด
ติดตั้งสวิตช์บนราง DIN มาตรฐาน TS 35 โดยให้ตะขอด้านบนเกี่ยวรางก่อน จากนั้นกดลงจนสลักล็อกเข้าที่
เชื่อมต่อสกรูกราวด์เพื่อการทำงานบนตัวเครื่องอะลูมิเนียมเข้ากับระบบสายดินป้องกัน (PE) ในพื้นที่ โดยใช้สายไฟขนาดอย่างน้อย 14 AWG
ต่อแหล่งจ่ายไฟสำรองเข้ากับเทอร์มินัลบล็อกแบบถอดได้ 4 พิน โดยตรวจสอบขั้วไฟของอินพุต V1 และ V2 ให้ถูกต้อง
เสียบเทอร์มินัลบล็อกเข้ากับช่องเสียบของสวิตช์ แล้วขันสกรูยึดให้แน่น
เชื่อมต่อสายทองแดง RJ45 และสายใยแก้วนำแสงมัลติโหมด SC-Duplex เข้ากับพอร์ตที่เกี่ยวข้อง
