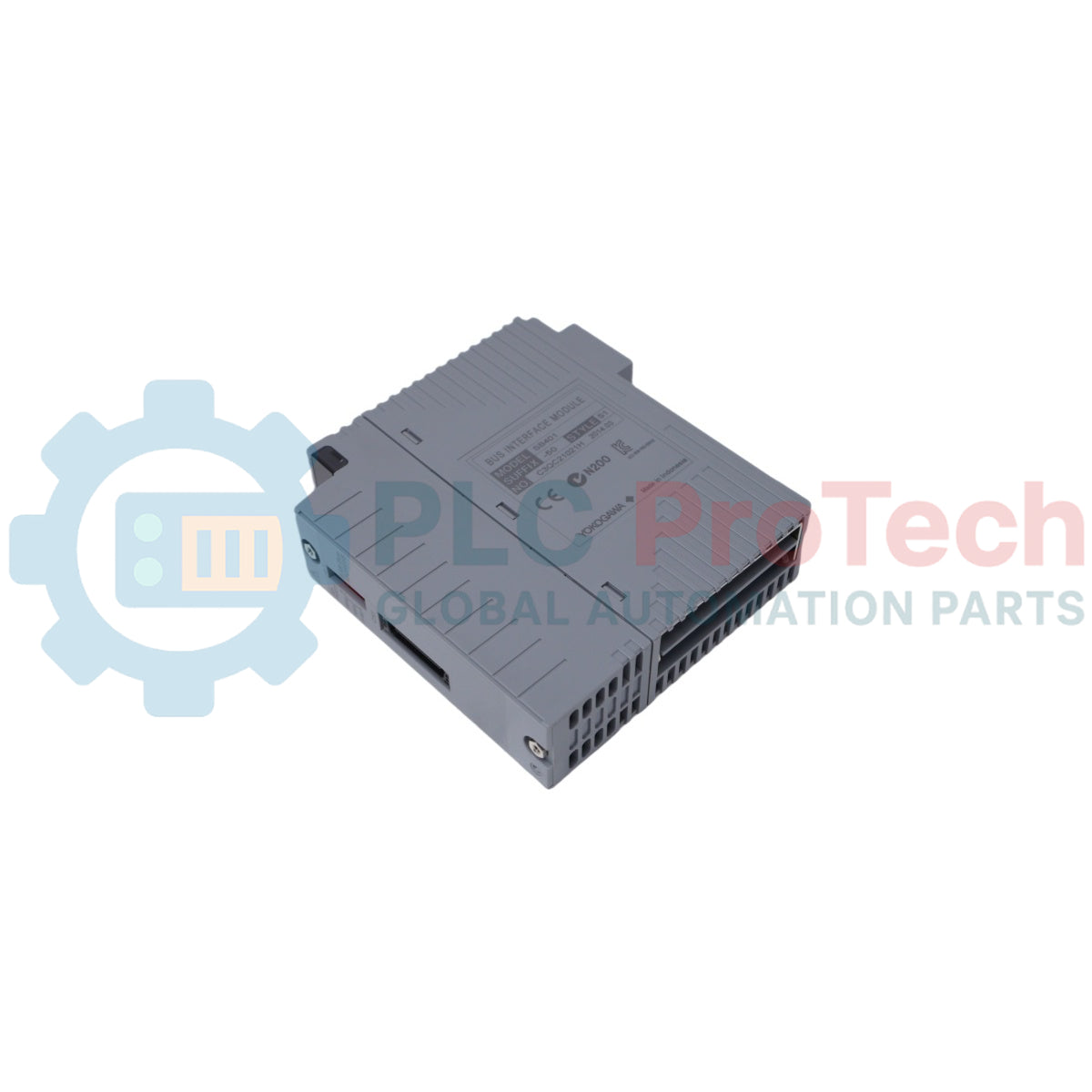

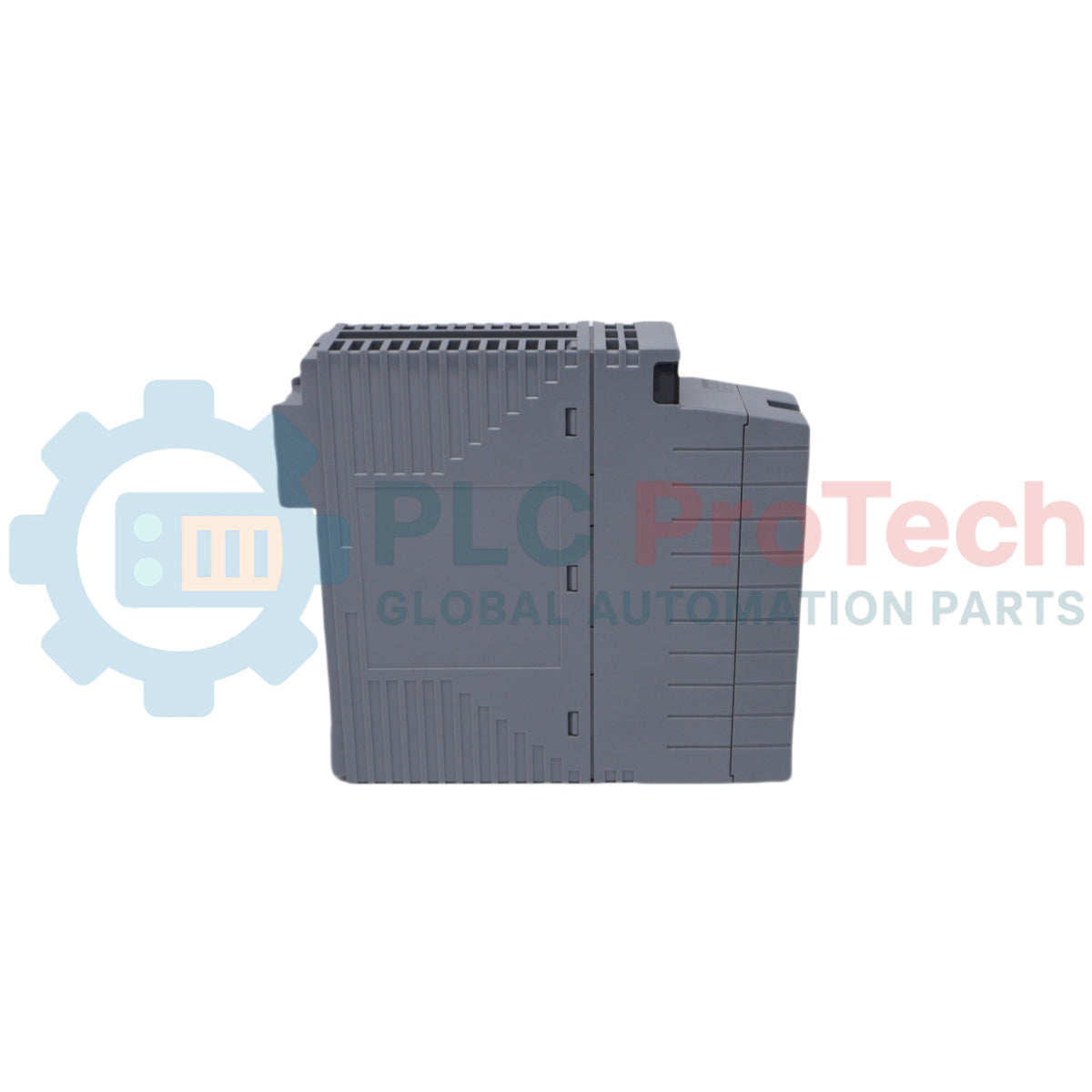

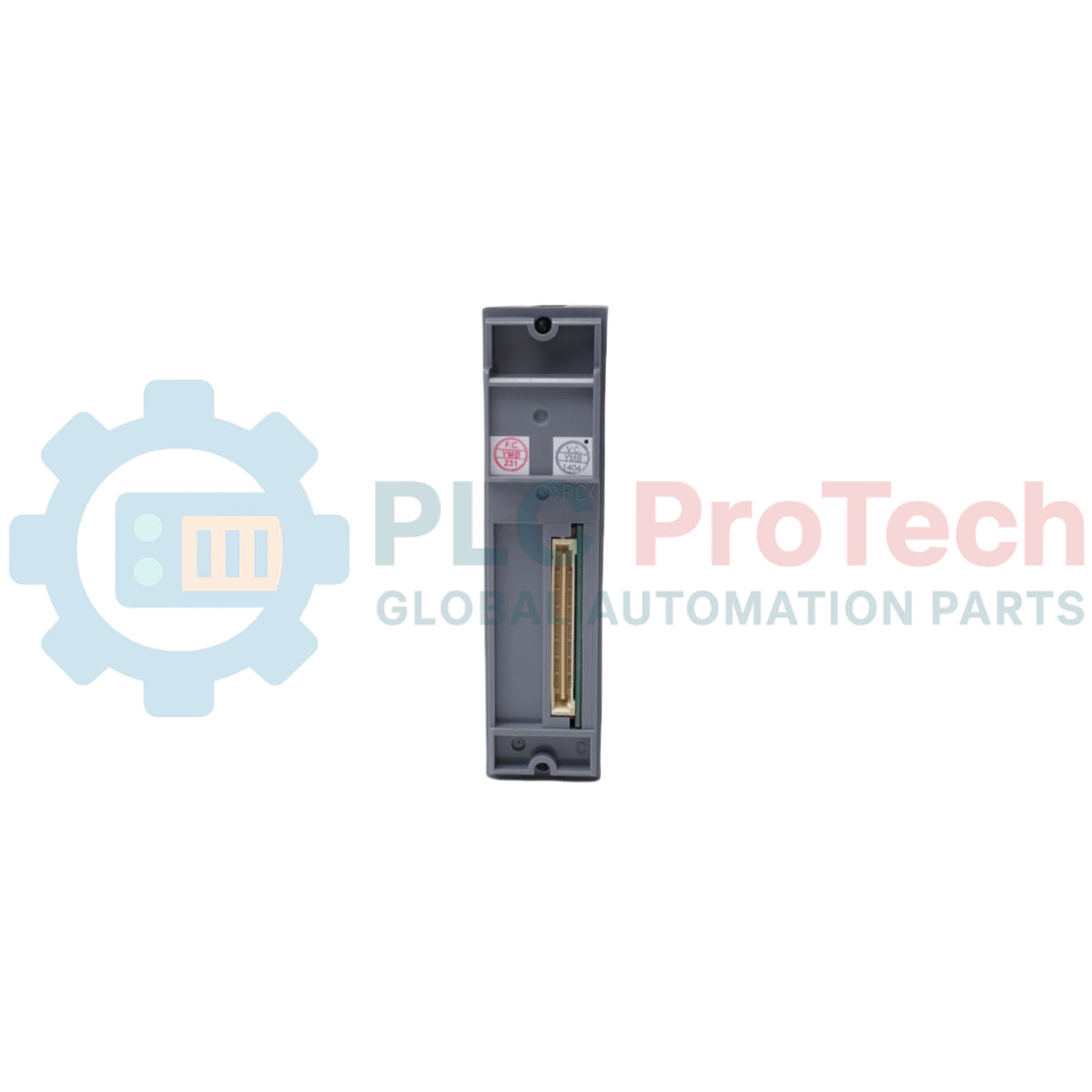

โมดูลทาสบัสอินเทอร์เฟซ Yokogawa SB401-50 ESB

SKU SB401-50

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa
  • Product No.: SB401-50
  • Origin ญี่ปุ่น
  • Product Type: โมดูลทาสอินเทอร์เฟซบัส ESB
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.5 kg
  • Dimensions: 22.7 ซม. x 15.4 ซม. x 6.4 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

SB401-50 คือโมดูลอินเทอร์เฟซสเลฟบัส ESB สำหรับยูนิตโหนด FIO ของ Yokogawa CENTUM-VP (ANB10S/ANB10D/ANB11S/ANB11D) โดยติดตั้งบน แผ่นฐาน A2BE2D ร่วมกับโมดูล PSU PW481/PW482/PW484 และโมดูล I/O FIO และเชื่อมต่อผ่าน อะแดปเตอร์บัส ESB A2EE1A + สายเคเบิลเฉพาะ YCB301 (สูงสุด 10 ม.) ไปยังคัปเปลอร์บัส ESB ฝั่ง FCU (EC401 หรือ EC402) ในยูนิตควบคุมภาคสนาม AFV30/AFV40 การกำหนดค่าโหนดแบบซ้ำซ้อนสองชุดใช้โมดูล SB401 สองโมดูลต่อโหนด บัส ESB ทำงานที่ความเร็ว 128 Mbps ใช้โทโพโลยีแบบบัส รองรับการทำงานซ้ำซ้อน และรองรับยูนิตโหนด ESB + Optical ESB สูงสุด 13 ยูนิตต่อ FCU

คุณสมบัติ

  • อินเทอร์เฟซสเลฟบัส ESB สำหรับสถาปัตยกรรม CENTUM-VP FIO
  • ติดตั้งบนแผ่นฐาน A2BE2D (ยูนิตโหนดสำหรับ FIO)
  • ยูนิตโหนดที่รองรับ: ANB10S, ANB10D, ANB11S, ANB11D
  • รองรับการกำหนดค่าแบบซ้ำซ้อนสองชุด (2 โมดูลต่อโหนด)
  • ความเร็วการส่งข้อมูลบัส ESB: 128 Mbps
  • ใช้งานคู่กับ EC401 ฝั่ง FCU (สูงสุด 9 โหนด) หรือ EC402 (สูงสุด 9 โหนดด้านบน + 9 โหนดด้านล่าง)

การใช้งาน

  • การสร้างโหนด I/O ระยะไกลของ CENTUM-VP FCS ผ่านบัส ESB
  • การรวม I/O ของ FIO (แอนะล็อก, ดิจิทัล, การสื่อสาร, เครื่องจักรหมุน) ภายใต้ ANB10/ANB11
  • สถาปัตยกรรม ESB แบบซ้ำซ้อนร่วมกับ FCU AFV30/AFV40
  • การขยาย I/O ในตู้สำหรับการติดตั้ง CENTUM-VP FIO ที่มีอยู่

ข้อมูลการสั่งซื้อ

ตามรายละเอียดส่วนต่อท้ายของคุณ:

รุ่น ส่วนต่อท้าย 1 ส่วนต่อท้าย 2 คำอธิบาย
SB401 -5 0 โมดูลสเลฟอินเทอร์เฟซบัส ESB ประเภทพื้นฐาน รุ่นมาตรฐานที่ไม่มีการป้องกันการระเบิด

SB401-50 = SB401 + ส่วนต่อท้าย 1=-5 (พื้นฐาน) + ส่วนต่อท้าย 2=0 (มาตรฐาน ไม่มีการป้องกันการระเบิด)

รายการสนับสนุนสำหรับประกอบยูนิตโหนด FIO ให้สมบูรณ์ (GS 33J60A10-01EN):

รุ่น คำอธิบาย รหัส GS
A2BE2D แผ่นฐานสำหรับยูนิตโหนด FIO GS 33J60G30-01EN
PW481 / PW482 / PW484 โมดูลจ่ายไฟ (ยูนิตโหนด) GS 33J60E70-01EN
SB401 โมดูลอินเทอร์เฟซสเลฟบัส ESB GS 33J60G40-01EN
A2EE1A อะแดปเตอร์บัส ESB (สำหรับ SB401) GS 33J60G40-01EN
ADCV01 ฝาครอบเปล่า (ช่องโปรเซสเซอร์ / I/O / อินเทอร์เฟซบัส)
ADCV02 ฝาครอบเปล่า (ช่อง PSU)

ข้อมูลจำเพาะทางเทคนิค

แอตทริบิวต์ ข้อมูลจำเพาะ
ผู้ผลิต บริษัท Yokogawa Electric Corporation
ประเภทผลิตภัณฑ์ โมดูลอินเทอร์เฟซสเลฟบัส ESB
ซีรีส์ CENTUM-VP FIO
รุ่น SB401-50
ยูนิตโหนดที่รองรับ ANB10S, ANB10D, ANB11S, ANB11D
แผ่นฐาน A2BE2D
อะแดปเตอร์ที่จำเป็น อะแดปเตอร์บัส ESB A2EE1A
ความเร็ว ESB 128 Mbps
สาย ESB ใช้ YCB301 โดยเฉพาะ สูงสุด 10 ม. (EC401); EC402: 10 ม. สำหรับด้านบน + 10 ม. สำหรับด้านล่าง
คัปเปลอร์ฝั่ง FCU EC401 หรือ EC402 (สล็อต FCU 7 / 7+8)
จำนวนโหนดสูงสุดต่อ FCU รวม 13 โหนด (ESB + Optical ESB)
ความซ้ำซ้อน 2 × SB401 ต่อโหนด (ANB10D/ANB11D)
อุณหภูมิขณะทำงาน (ขอบเขตของโหนด) 0 ถึง 60 องศาเซลเซียส (SB401 ไม่อยู่ในรายการที่จำกัดไว้ที่ 0-50, GS หน้า 2 *1)
อุณหภูมิในการจัดเก็บ -20 ถึง 60 องศาเซลเซียส (มาตรฐาน) / -40 ถึง 85 องศาเซลเซียส (ตัวเลือกอุณหภูมิ)
ความชื้น ความชื้นสัมพัทธ์ 5 ถึง 95% ไม่เกิดการควบแน่น
การสั่นสะเทือน 0.25 มม. (1-14 Hz), 2.0 ม./วินาที² (14-100 Hz)
แรงกระแทก (การขนส่งแบบบรรจุหีบห่อ) 49 ม./วินาที² ในแนวนอน, 98 ม./วินาที² ในแนวตั้ง
ระดับความสูง สูงสุด 2,000 ม.
แหล่งกำเนิด ญี่ปุ่น

SB401 มีค่า Factor = 0 (แบบเดี่ยวและคู่) ในตารางโหลด PSU ของยูนิตโหนด (GS 33J60A10-01EN หน้า 14-15 "Others") ดังนั้นจึงไม่ใช้โควตา PSU — มีเฉพาะโมดูล I/O เท่านั้นที่ใช้โควตา

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซ ฟังก์ชัน
แบ็กเพลน A2BE2D ไฟเลี้ยง + ข้อมูลจาก PSU ของโหนดและโมดูล I/O
ด้านหน้าของ SB401 → A2EE1A อะแดปเตอร์บัส ESB ทำหน้าที่เป็นพอร์ต YCB301 ไปยัง FCU
สาย YCB301 SB401 (ผ่าน A2EE1A) ↔ FCU EC401/EC402 สูงสุด 10 ม.
สล็อต FCU 7 / 7+8 คัปเปลอร์ ESB EC401 (เดี่ยว/คู่) หรือ EC402 (เดี่ยว/คู่)

แนวทางการติดตั้ง

คำเตือนสำคัญ — ตัดแหล่งจ่ายไฟของ PSU PW48x และตรวจสอบการล็อกเอาต์ก่อนจัดการกับ SB401 บน A2BE2D แบ็กเพลนของแผ่นฐานยังมีกระแสไฟจากโมดูล PSU

  1. ติดตั้ง PSU ก่อน — ติดตั้ง PW481/PW482/PW484 ลงในสล็อต PSU ของ A2BE2D ซึ่งจะจ่ายไฟให้แบ็กเพลนทั้งหมดของโหนด
  2. สล็อต SB401 — ใส่ SB401 ลงบนรางนำของ A2BE2D แล้วล็อกด้านหน้า สำหรับโหนดคู่ (ANB10D/ANB11D): ติดตั้ง SB401 สองตัวในตำแหน่งอินเทอร์เฟซบัส
  3. A2EE1A — ติดตั้งอะแดปเตอร์บัส ESB A2EE1A บนขั้วต่อด้านหน้าของ SB401
  4. การเดินสายไปยัง FCU — ใช้ YCB301 จาก A2EE1A → FCU EC401 (1× สูงสุด 9 โหนด) หรือ EC402 (ด้านบน+ด้านล่าง ด้านละ 9 โหนด) รวมโหนด ESB+Optical ESB ต่อ FCU ไม่เกิน 13 โหนด
  5. สล็อตว่าง — ปิดสล็อต A2BE2D ที่ไม่ได้ใช้งานด้วย ADCV01 (I/O/Bus IF) หรือ ADCV02 (PSU)
  6. ตัวเลือกอุณหภูมิสูง (-20 ถึง 70 องศาเซลเซียส) บนโหนด — สูงสุด 4 โมดูล I/O ต่อโหนด; ต้องมีสล็อตว่างอย่างน้อย 1 สล็อตระหว่าง SB401/ANTx และ I/O; อย่างน้อย 1 สล็อตระหว่าง I/O แต่ละตัว; และอย่างน้อย 2 สล็อตระหว่างคู่ I/O แบบดูเพล็กซ์
  7. การต่อลงดิน — เป็นไปตามข้อกำหนดท้องถิ่น (GS 33J60A10-01EN หน้า 2) ใช้รูปแบบจุดเดียวที่สอดคล้องกับตู้ FCU
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
คำต่อท้าย '-5' และ '0' ของ SB401-50 หมายถึงอะไร
คำต่อท้ายแบบสองตำแหน่ง: '-5' = รุ่นพื้นฐาน; '0' = รุ่นมาตรฐานที่ไม่มีการป้องกันการระเบิด (พื้นที่ไม่อันตราย) SB401-50 = SB401 + -5 + 0 โดยทั่วไปใช้งานใน Node Unit รุ่น ANB10/ANB11 ร่วมกับแหล่งจ่ายไฟ PW484 24 V DC สำหรับตู้ที่ไม่ใช่ XP
SB401 จำเป็นต้องใช้อะแดปเตอร์แยกต่างหากเพื่อเชื่อมต่อสาย ESB หรือไม่
ใช่ อะแดปเตอร์บัส ESB A2EE1A ติดตั้งที่คอนเน็กเตอร์ด้านหน้าของ SB401 และมีพอร์ตทางกายภาพสำหรับสาย ESB เฉพาะ YCB301 ที่ต่อไปยัง EC401 หรือ EC402 ฝั่ง FCU
SB401 นับรวมในปัจจัยการใช้โหลดของแหล่งจ่ายไฟ Node Unit หรือไม่
ไม่ ใน GS 33J60A10-01EN SB401 จัดอยู่ในหมวด 'Others' โดยมี Factor = 0 (ทั้งแบบเดี่ยวและแบบคู่) มีเพียงโมดูล I/O เท่านั้นที่ใช้โควตาแหล่งจ่ายไฟของโหนด ส่วนอินเทอร์เฟซบัสใช้โควตาเพียงเล็กน้อยจนแทบไม่มีนัยสำคัญ
สามารถใช้ SB401 ใน Optical ESB Node Unit (ANB11) ได้หรือไม่
ได้ ANB11S/ANB11D ยังคงมี SB401 บน A2BE2D สำหรับเซกเมนต์ ESB ส่วนช่วงสัญญาณออปติคัลจัดการโดย ANT401/ANT411 ฝั่งมาสเตอร์ + ANT502/ANT512 ฝั่งสเลฟ ชุด SB401 + A2EE1A ยังคงเหมือนเดิมทั้งใน ANB10 และ ANB11
จำนวนสูงสุดของโหนดที่ใช้ SB401 ต่อ FCU คือเท่าใด
รวมได้สูงสุด 13 Node Unit แบบ ESB + Optical ESB ต่อ AFV30/AFV40 FCU แต่ละโหนดมี SB401 ของตัวเอง (หรือ SB401 หนึ่งคู่ในโหนดแบบสำรองซ้ำซ้อนคู่) ฝั่ง FCU: EC401 รองรับได้สูงสุด 9 โหนด; EC402 รองรับได้สูงสุด 9 โหนดฝั่งบน + 9 โหนดฝั่งล่าง
