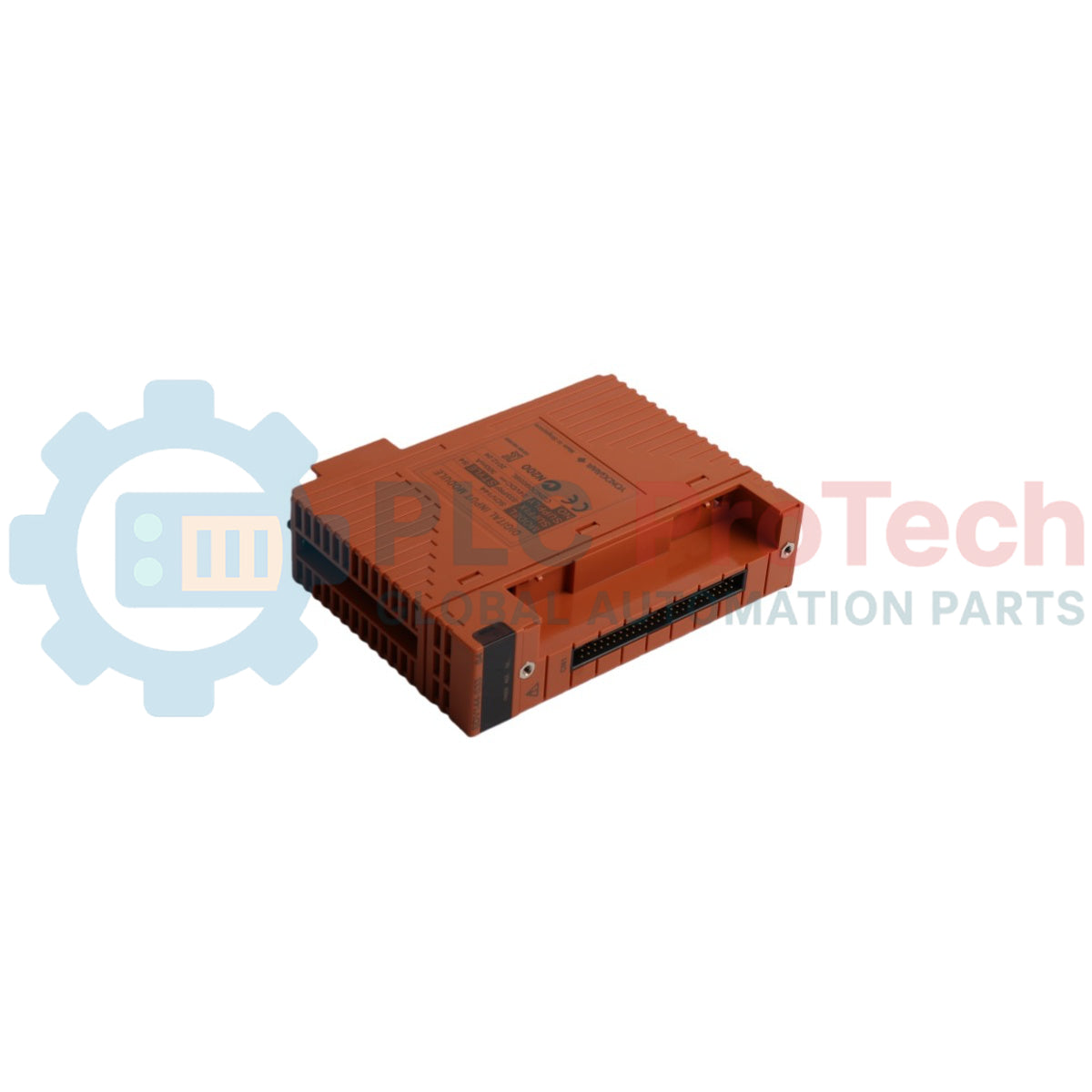

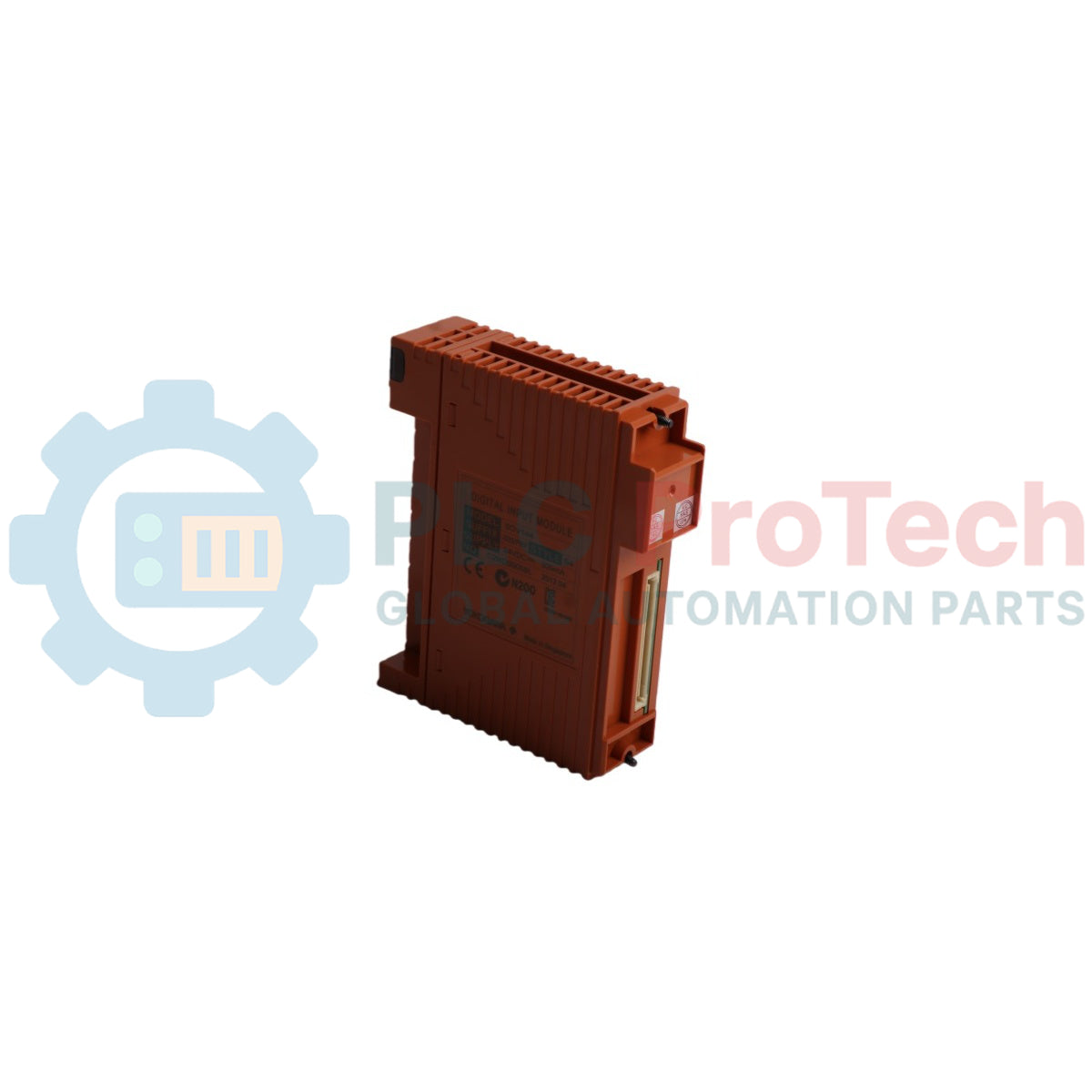

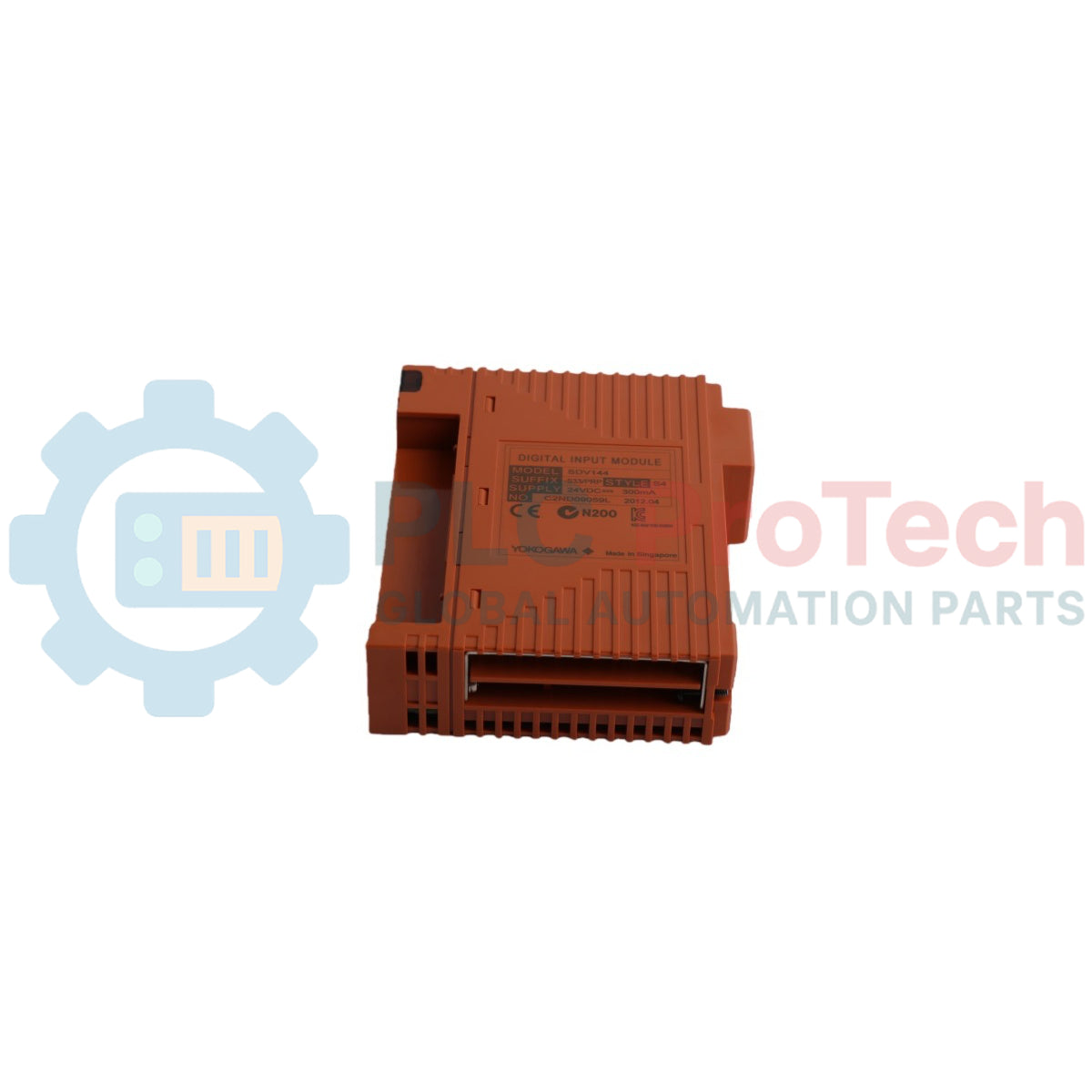

โมดูลอินพุตดิจิทัล Yokogawa SDV144-S33 Centum VP

ภาพรวมผลิตภัณฑ์

SDV144-S33 (SDV144-S33) เป็นโมดูลอินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาสำหรับระบบควบคุมการผลิตแบบรวม Yokogawa Centum VP และระบบเครื่องมือวัดด้านความปลอดภัย ProSafe-RS (SIS) โมดูลนี้มีอินพุตแบบแยกอิสระ 16 ช่อง จึงเป็นส่วนประกอบสำคัญสำหรับตรวจสอบสถานะสวิตช์ภาคสนาม ตำแหน่งวาล์ว และสัญญาณหยุดฉุกเฉินในอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง เช่น สถานี LNG โรงงานปิโตรเคมี และแท่นขุดเจาะน้ำมันนอกชายฝั่ง ส่วนต่อท้าย “S33” ระบุรุ่นฮาร์ดแวร์และข้อกำหนดด้านการเคลือบเฉพาะ เพื่อให้มั่นใจว่าโมดูลเป็นไปตามข้อกำหนดที่เข้มงวดของ SIL3 (ระดับความปลอดภัยเชิงบูรณาการ 3) จุดเด่นหลักคือความสามารถในการวินิจฉัยที่มีความน่าเชื่อถือสูง ช่วยให้ระบบควบคุมแยกแยะระหว่างสถานะกระบวนการปกติกับความผิดปกติของสายไฟภาคสนามได้ จึงช่วยป้องกันการหยุดระบบโดยไม่จำเป็นและเพิ่มเวลาการเดินเครื่องของโรงงาน

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ SDV144-S33 สร้างขึ้นบนพื้นฐานของความซ้ำซ้อนของฮาร์ดแวร์และระบบวินิจฉัยตนเองที่ครอบคลุม แต่ละช่องสัญญาณทั้ง 16 ช่องแยกอิสระทางไฟฟ้า เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าจากภาคสนามไม่ให้แพร่ไปยังบัสระบบ โมดูลรองรับ “การตรวจสอบสาย” ซึ่งช่วยให้ระบบตรวจจับวงจรเปิดหรือวงจรลัดในสายไฟภาคสนามได้เมื่อใช้งานร่วมกับตัวต้านทานปลายสาย (EOL) ภายนอก โดยทั่วไปโมดูลนี้ติดตั้งในชุดโหนด FIO (อินพุต/เอาต์พุตเครือข่ายภาคสนาม) และสื่อสารผ่านบัส ESB หรือ ER เพื่อส่งข้อมูลสถานะความเร็วสูงไปยังสถานีควบคุมความปลอดภัย (SCS)

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ตัวอักษร “S” และตัวเลข “33” ในส่วนต่อท้ายหมายถึงอะไร

โดยทั่วไป “S” หมายถึงประเภทมาตรฐานที่มีคุณสมบัติฮาร์ดแวร์เฉพาะสำหรับระบบความปลอดภัย ส่วน “33” หมายถึงรหัสรูปแบบหรือรุ่นแก้ไข ในระบบนิเวศของ Yokogawa รหัสรูปแบบมีความสำคัญอย่างยิ่งต่อการรับรองความเข้ากันได้กับแบ็กเพลนและซอฟต์แวร์รุ่นที่มีอยู่ (รุ่นแก้ไข 3.3)

สามารถใช้ SDV144-S33 ในงานที่ไม่ใช่ระบบความปลอดภัย (DCS) ได้หรือไม่

แม้จะเป็นโมดูล ProSafe-RS (SIS) เป็นหลัก แต่ฮาร์ดแวร์ของ Yokogawa มักสามารถใช้งานร่วมกันได้ภายในสถาปัตยกรรม FIO อย่างไรก็ตาม การใช้โมดูลที่รองรับ SIL3 กับฟังก์ชัน DCS มาตรฐานโดยทั่วไปไม่คุ้มค่า เว้นแต่จำเป็นต้องใช้ชิ้นส่วนสำรองมาตรฐานเดียวกันทั่วทั้งโรงงาน

โมดูลนี้รองรับการนับพัลส์หรือไม่

SDV144 ได้รับการปรับให้เหมาะกับการตรวจจับสถานะ (เปิด/ปิด) สำหรับการนับพัลส์ความเร็วสูงหรือการวัดความถี่ Yokogawa มีโมดูลอินพุตพัลส์เฉพาะทาง เช่น SET401 ซึ่งมาพร้อมวงจรประมวลผลความเร็วสูงแบบเฉพาะ

คู่มือวิศวกรรมและการติดตั้ง

• การกำหนดค่าการตรวจสอบสาย: หากใช้ SDV144-S33 กับลูปที่มีความสำคัญด้านความปลอดภัย ต้องตรวจสอบให้แน่ใจว่าได้เปิดใช้งานฟังก์ชัน “การตรวจสอบสาย” ในซอฟต์แวร์ ฟังก์ชันนี้ต้องติดตั้งตัวต้านทานแบบขนานขนาด 10 kOhm และตัวต้านทานแบบอนุกรมขนาด 1 kOhm ที่อุปกรณ์ภาคสนาม หากไม่มีตัวต้านทานเหล่านี้ โมดูลจะไม่สามารถตรวจจับสายขาดได้ ซึ่งอาจส่งผลต่อระดับ SIL3 ของลูป

• การเปลี่ยนโมดูลขณะระบบทำงาน: โมดูลนี้รองรับ “การเปลี่ยนออนไลน์” เมื่อต้องเปลี่ยนชุดที่ขัดข้อง ต้องตรวจสอบให้แน่ใจว่ารหัสรูปแบบของโมดูลใหม่ (S33) ตรงกับรหัสที่กำหนดไว้ในโครงการระบบ การใส่โมดูลที่มีรหัสรูปแบบแตกต่างกันอาจทำให้เกิดข้อผิดพลาดด้านการกำหนดค่าไม่ตรงกันในสถานีควบคุมความปลอดภัย

• การเข้าหัวสายภาคสนาม: ใช้การเชื่อมต่อแบบปลอกย้ำคุณภาพสูงสำหรับขั้วต่อแบบแคลมป์กด เนื่องจากมีความหนาแน่น 16 ช่องสัญญาณ ต้องตรวจสอบให้แน่ใจว่าสายกลับร่วม (ขั้วลบ) มีการกระจายสมดุลอย่างเหมาะสม เพื่อป้องกันแรงดันตกซึ่งอาจทำให้เกิดสถานะ “ปิด” ผิดพลาดในสายเคเบิลระยะไกล (ยาวเกิน 200 เมตร)
