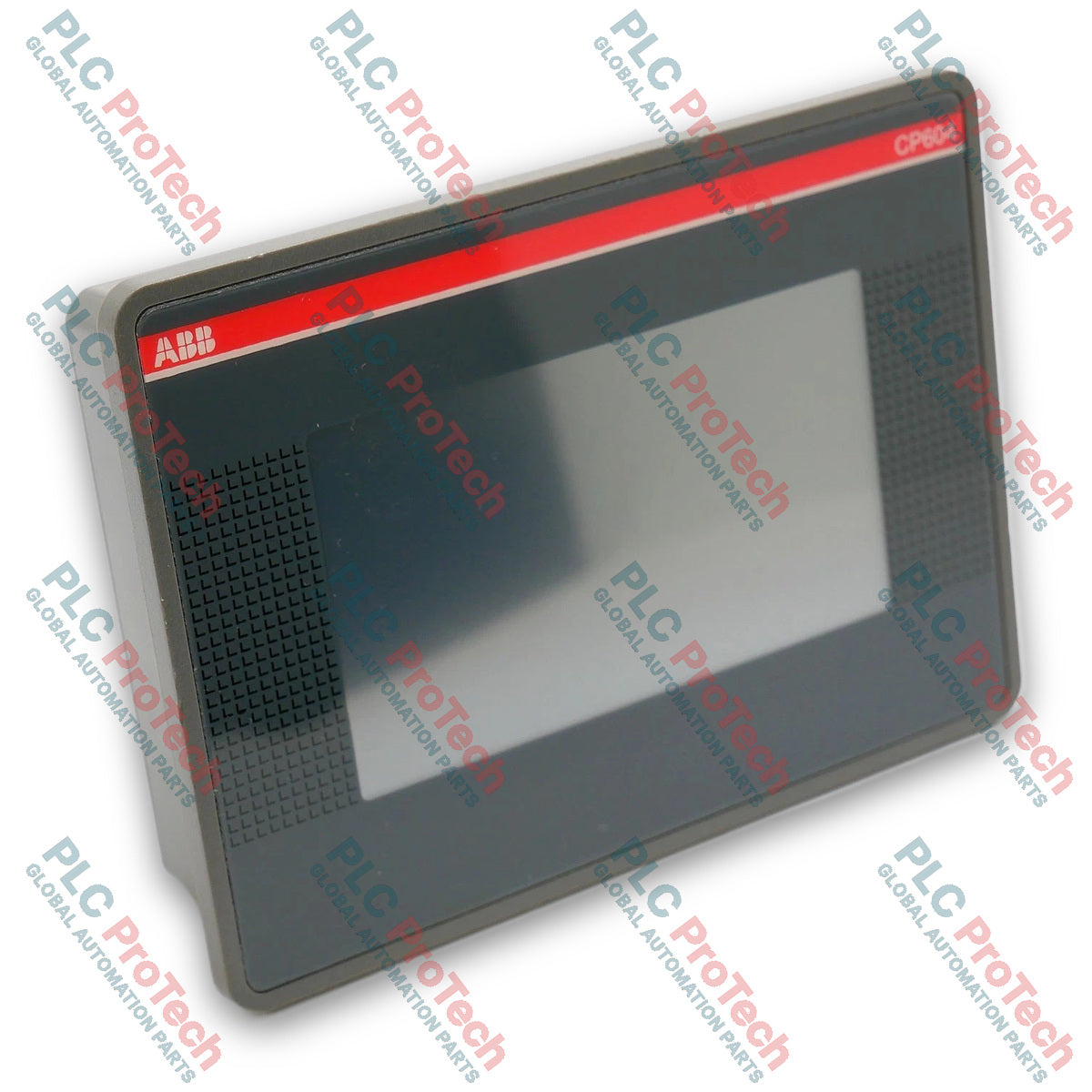

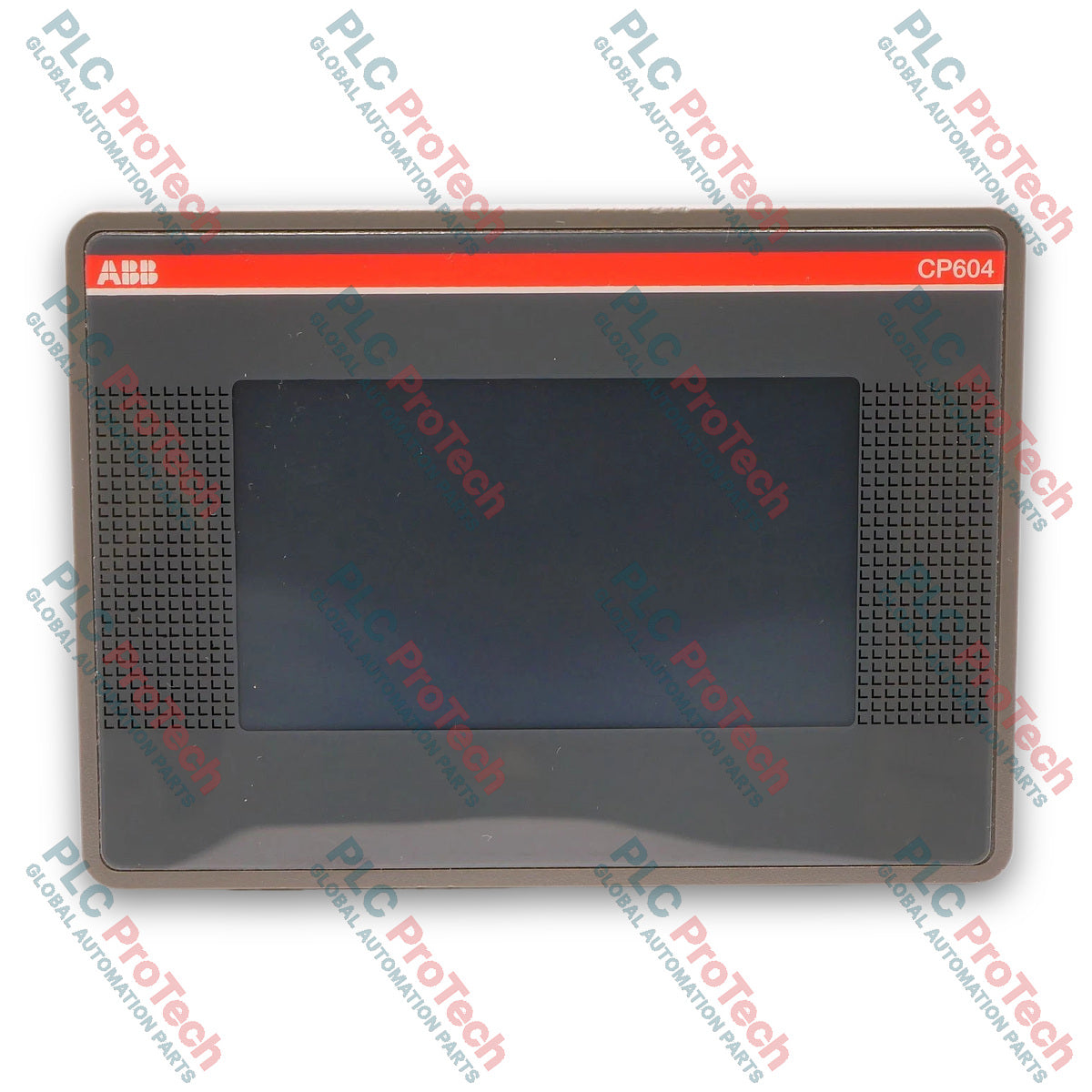

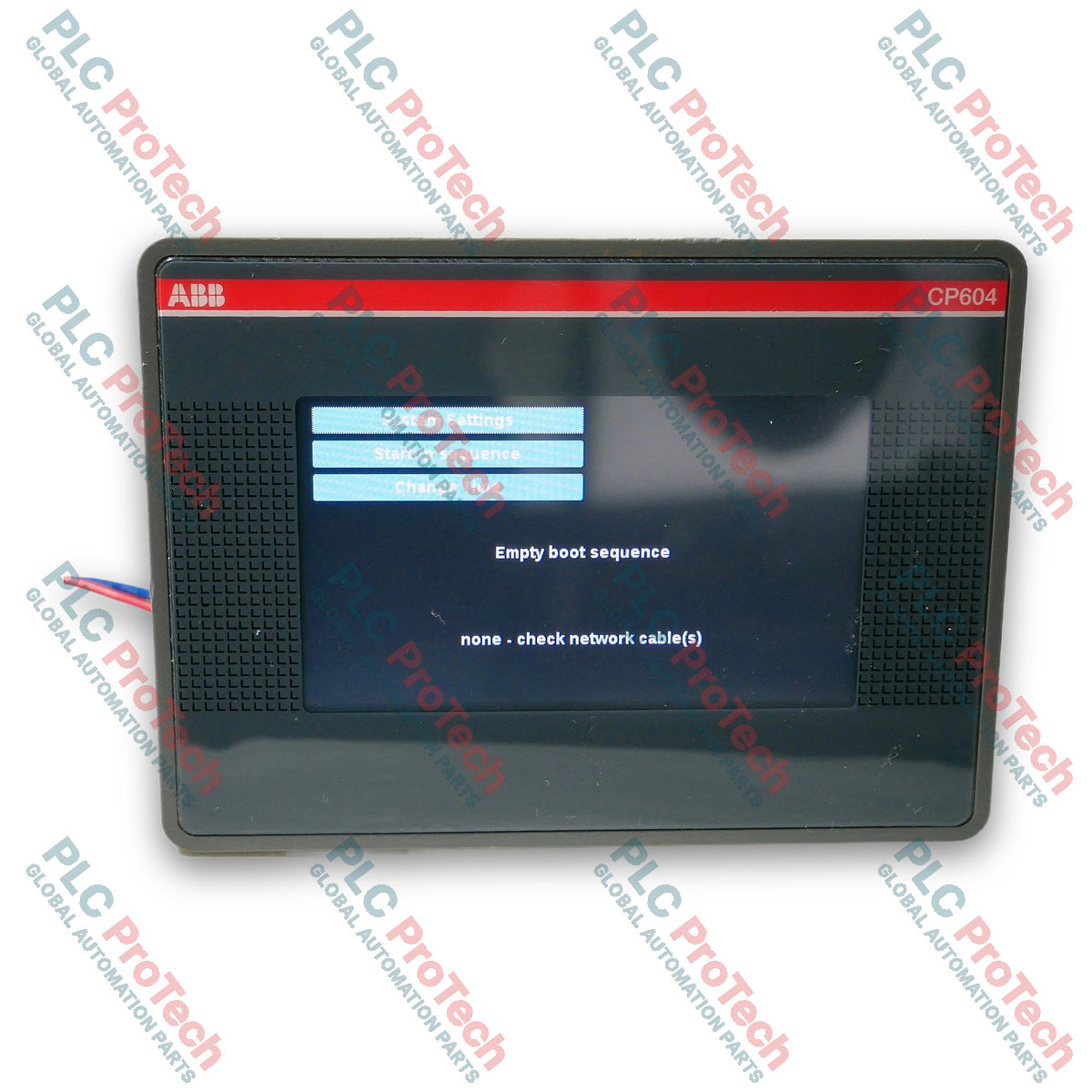

ABB CP604 1SAP504100R0001 CP600-eCo Dokunmatik Ekranlı HMI Paneli

SKU CP561-WEB

Stokta

12-month warranty
Free returns within 30 days

Üretici: ABB
Ürün No.: CP561-WEB
Menşei ülke:Almanya
Ürün Türü: Dokunmatik Ekranlı Operatör Panelleri
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 650g
Boyutlar: 241 x 202 x 97 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

ABB CP604 (Ürün Kimliği: 1SAP504100R0001), ABB CP600-eCo HMI serisine ait giriş seviyesi 4,3 inç TFT dokunmatik ekranlı bir kontrol panelidir. Temel insan-makine arayüzü uygulamaları için tasarlanan cihaz, makine durumu izleme, operatör girişi ve yerel sistem parametresi ayarları için 64.000 renk görüntüleyebilen 480 x 272 piksel çözünürlüklü bir ekrana sahiptir.

Panelde bir Industrial Ethernet portu, yapılandırılabilir bir RS-232/RS-485 seri arayüzü ve bir USB portu dahil entegre donanım iletişim arayüzleri bulunur. Kullanılabilir 60.000 kB dahili bellekle çalışan CP604, PB610 yazılımı kullanılarak yapılandırılan HMI uygulamalarını çalıştırır; otomasyon kontrol ağlarında standart veri görselleştirme, alarm kaydı ve makine etkileşimi sağlar.

Pano kesitine entegrasyon için tasarlanan CP604, 18 ila 32 V DC giriş besleme gerilimi aralığında çalışır. Ön panel, toza ve düşük basınçlı su jetlerine karşı IP66 koruması sağlarken arka muhafaza IP20 sınıfını korur. Toplam 34 mm kurulum derinliği ve 29 mm dahili panel derinliği sayesinde, alanın kısıtlı olduğu operatör panelleri ve kontrol panoları için kompakt bir HMI çözümü sunar.

Özellikler

TFT Dokunmatik Ekran: Net grafiksel görselleştirme için 64 K rengi ve 480 x 272 piksel çözünürlüğü destekleyen 4,3 inç geniş ekran.
Entegre İletişim Portları: 1x Industrial Ethernet, 1x RS-232/485 seri arayüzü ve 1x USB portu dahil dahili donanım bağlantıları.
Uygulama Belleği: PB610 mühendislik yazılımı uygulamalarını çalıştırmak için 60.000 kB bellek kapasitesiyle donatılmıştır.
Endüstriyel Koruma Sınıfı: Toz ve sıvı sıçramalarına karşı koruma sağlayan IP66 korumalı ön panele ve IP20 sınıfı arka muhafazaya sahiptir.
Kompakt Fiziksel Boyut: Sığ endüstriyel kontrol panolarına kurulum için yalnızca 29 mm'lik düşük dahili derinlik gerektirir.

Uygulamalar

Makine Operatörü Arayüzü: Bağımsız otomatik makineler için yerel görselleştirme, alarm yönetimi ve ayar noktası düzenleme.
PLC Sistemi İzleme: ABB AC500 ve AC500-eCo programlanabilir lojik kontrolörlerine seri veya Industrial Ethernet üzerinden doğrudan arayüz bağlantısı.
OEM Kontrol Panelleri: Alan tasarrufu sağlayan boyutlara ihtiyaç duyan yerel ekipman panoları için entegre grafik dokunmatik panel arayüzü.

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	ABB
Tam Model / Sipariş Kodu	CP604
Ürün Kimliği	1SAP504100R0001
Ürün Ana Türü	CP600-eCo Serisi
Ekran Türü	TFT Dokunmatik Ekran
Ekran Boyutu	4.3 in
Ekran Çözünürlüğü	480 x 272 piksel
Ekran Renk Kapasitesi	64 K Renk
Uygulama Yazılımı	PB610
Bellek Boyutu	60000 kB
Besleme Gerilimi Aralığı	18...32 V DC
Giriş Gerilimi Türü	DC
Industrial Ethernet Bağlantı Noktaları	1
Seri Bağlantı Noktaları	1 (RS-232 / RS-485)
USB Bağlantı Noktaları	1
Koruma Derecesi (Ön)	IP66
Koruma Derecesi (Gövde)	IP20
Çalışma Ortamı Hava Sıcaklığı	0...50 degC
Ürün Net Genişliği	147 mm
Ürün Net Yüksekliği	107 mm
Ürün Net Derinliği / Uzunluğu	34 mm
Dahili Derinlik (t2)	29 mm
Ürün Net Ağırlığı	0.29 kg

Bağlantılar / Arayüzler

Arayüz	İşlev
Industrial Ethernet Bağlantı Noktası (1x)	PLC iletişimi ve mühendislik programlama erişimi için ağ bağlantısı
RS-232 / RS-485 Seri Bağlantı Noktası (1x)	Kontrolörlere ve sürücülere noktadan noktaya veya çoklu düşümlü seri bağlantı
USB Bağlantı Noktası (1x)	Harici bellek erişimi, ürün yazılımı güncellemeleri veya proje aktarımı

Kurulum Kılavuzu

Montaj Öncesi Kontroller: Panele enerji vermeden önce besleme geriliminin gerekli 18...32 V DC aralığına uygun olduğunu doğrulayın.
Kesim Hazırlığı: Panel kesimini belirtilen ölçülere göre hazırlayın ve 29 mm'lik dahili montaj derinliğini dikkate alın.
Panel Montajı: Uygun sızdırmazlık sağlamak ve IP66 ön koruma sınıfını korumak için paneli ön kesime yerleştirin ve birlikte verilen montaj braketleriyle sabitleyin.
Kablolama ve Topraklama: 24 V DC güç kablolarını klemens bloğuna bağlayın. Elektriksel paraziti önlemek için koruyucu topraklama iletkenini bağlayın.
İletişim Bağlantıları: Gerekli Industrial Ethernet veya seri RS-232/485 iletişim kablolarını bağlayın.
Devreye Alma: Derlenmiş PB610 HMI projesini Ethernet veya USB üzerinden indirin ve bağlı PLC ile iletişimi doğrulayın.

Uyumluluk ve Sertifikalar

CE Beyanı: 3ADR980149
RoHS Uyumluluğu: AB Direktifi 2011/65/EU ve Değişiklik 2015/863
REACH Beyanı: 3ADR980139

FAQ

ABB CP604 HMI panelini programlamak için hangi yazılım kullanılır?

ABB CP604 HMI paneli; grafik tasarlamak, alarmları yapılandırmak ve bağlı PLC'lerle iletişim bağlantıları kurmak için PB610 uygulama yazılımını kullanır.

CP604 panelinin fiziksel ekran özellikleri nelerdir?

CP604, 480 x 272 piksel çözünürlüğü ve 64.000 renk desteği sunan 4,3 inç TFT dokunmatik ekrana sahiptir.

ABB CP604 1SAP504100R0001'de hangi iletişim arayüzleri bulunur?

Panelde bir Industrial Ethernet bağlantı noktası, RS-232 veya RS-485 için yapılandırılabilen bir seri bağlantı noktası ve bir USB bağlantı noktası bulunur.

CP604 panelinin çalışma voltajı aralığı ve IP sınıfı nedir?

CP604, 18 ila 32 V DC güç kaynağıyla çalışır. Ön panelde IP66 koruma sınıfı, arka muhafazada ise IP20 koruma sınıfı sunar.
