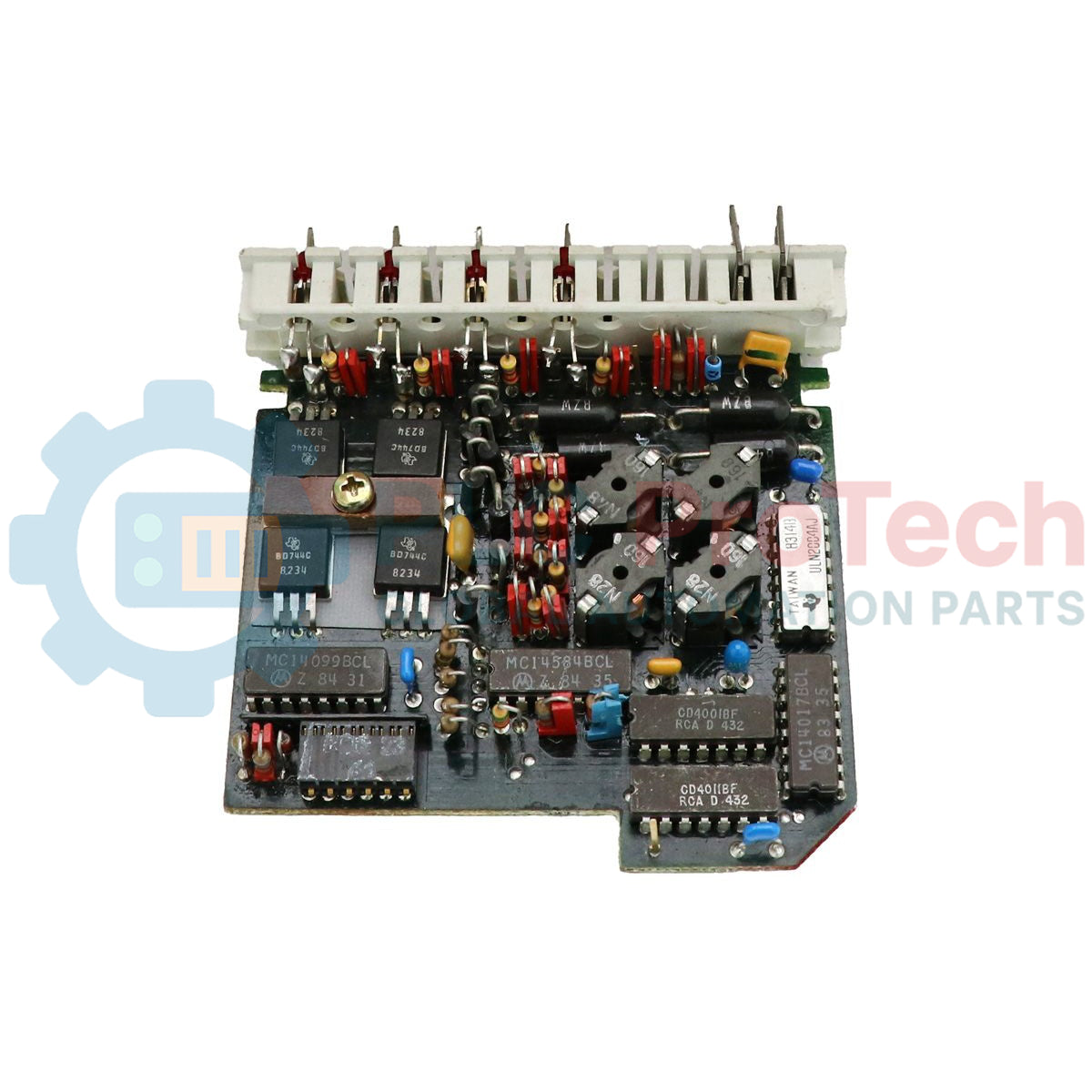

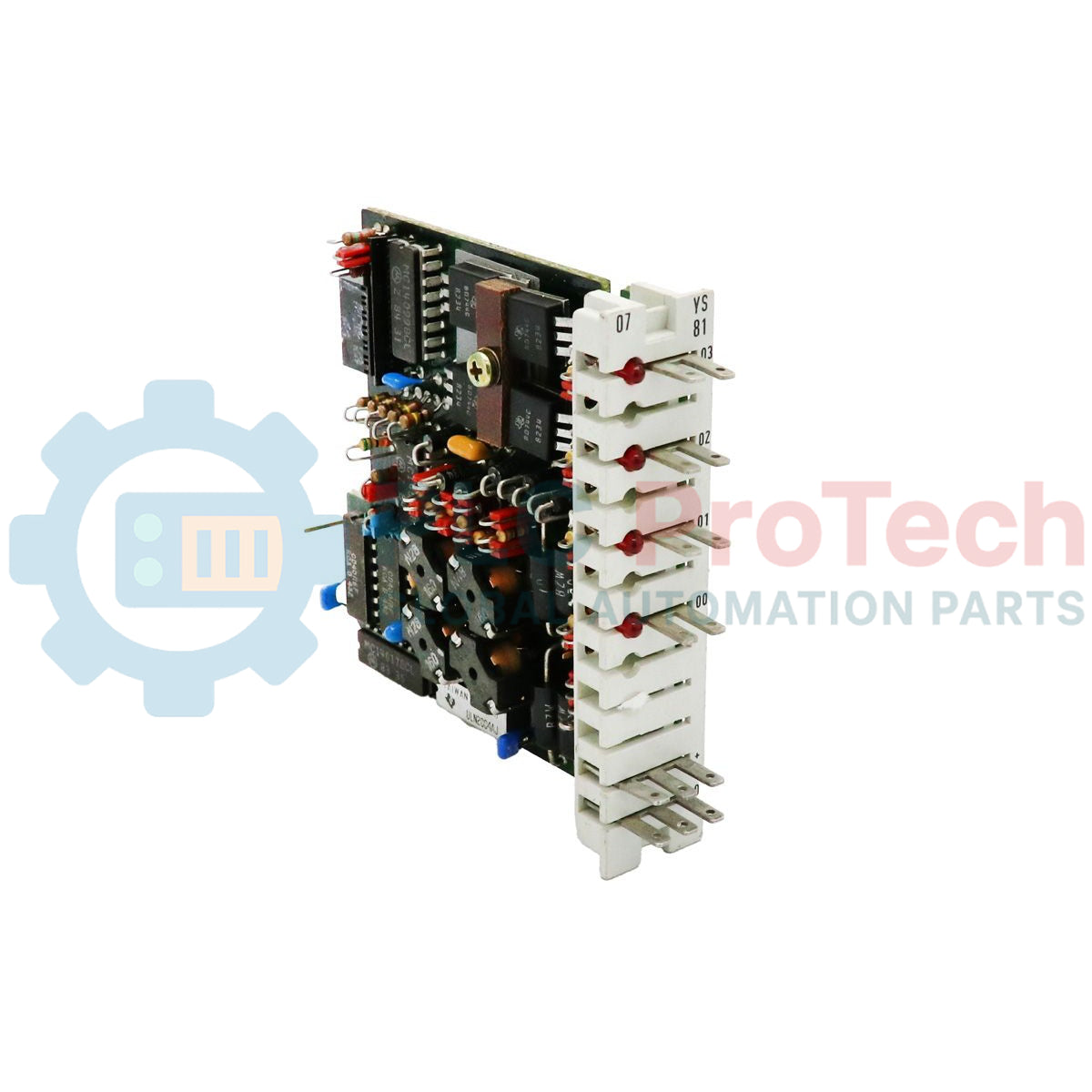

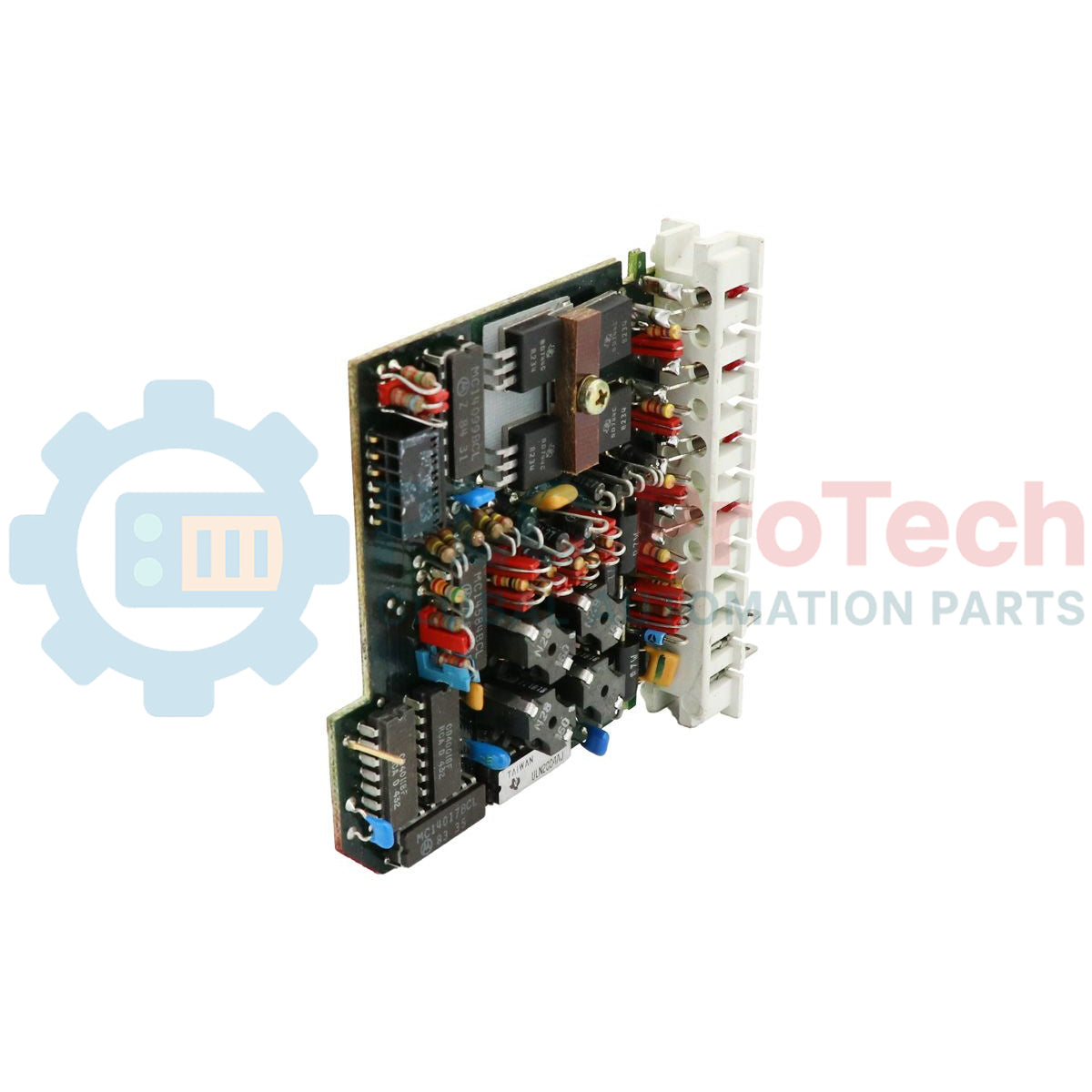

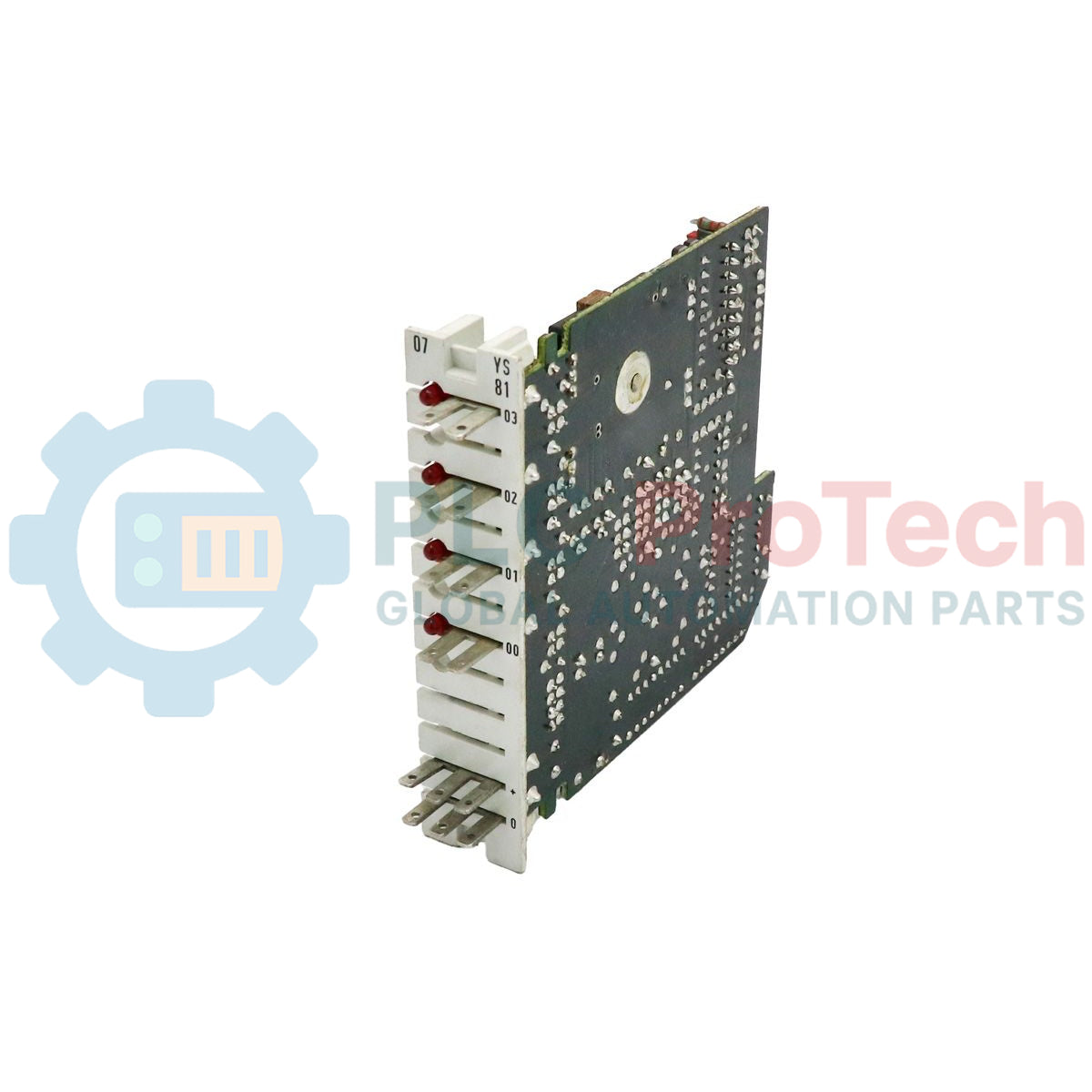

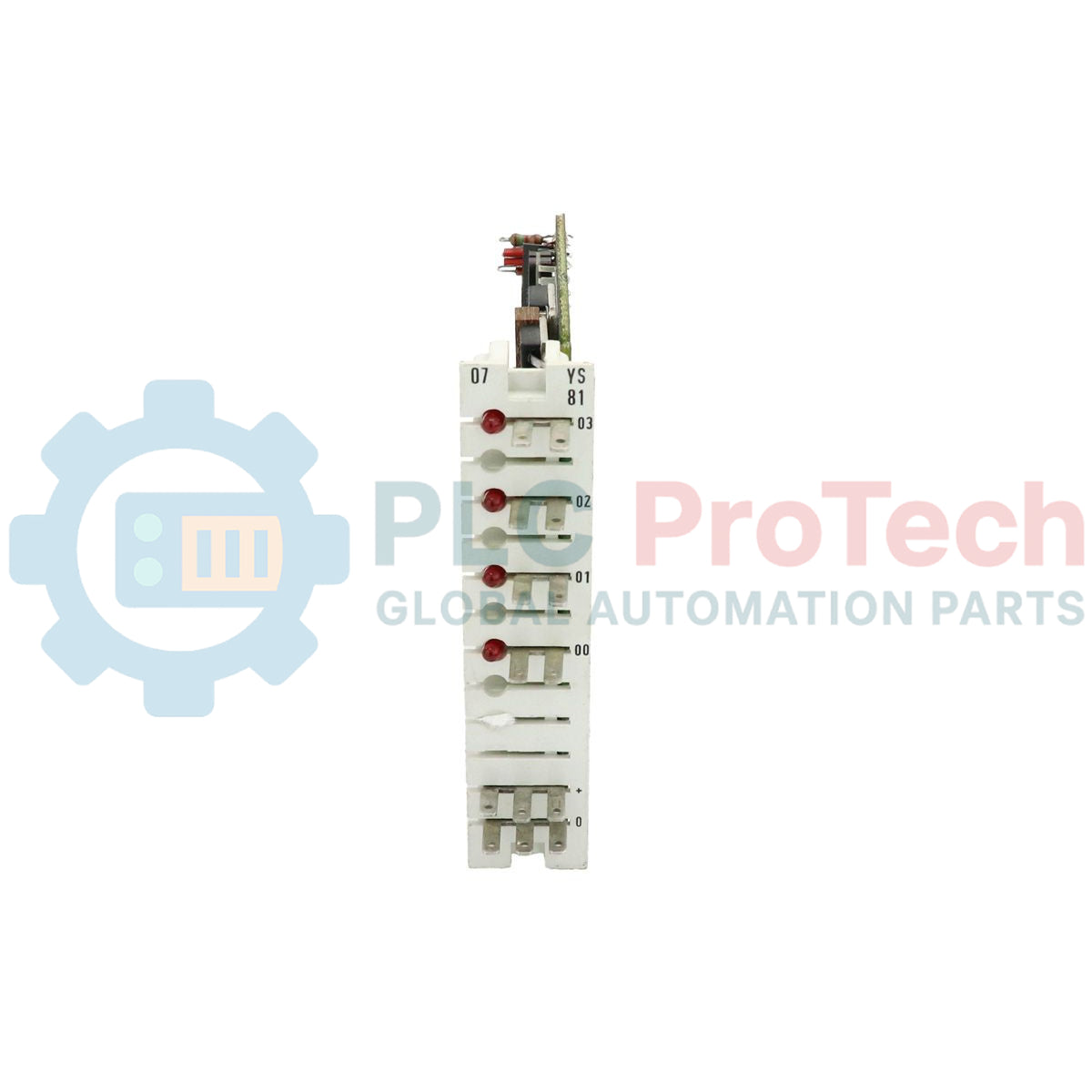

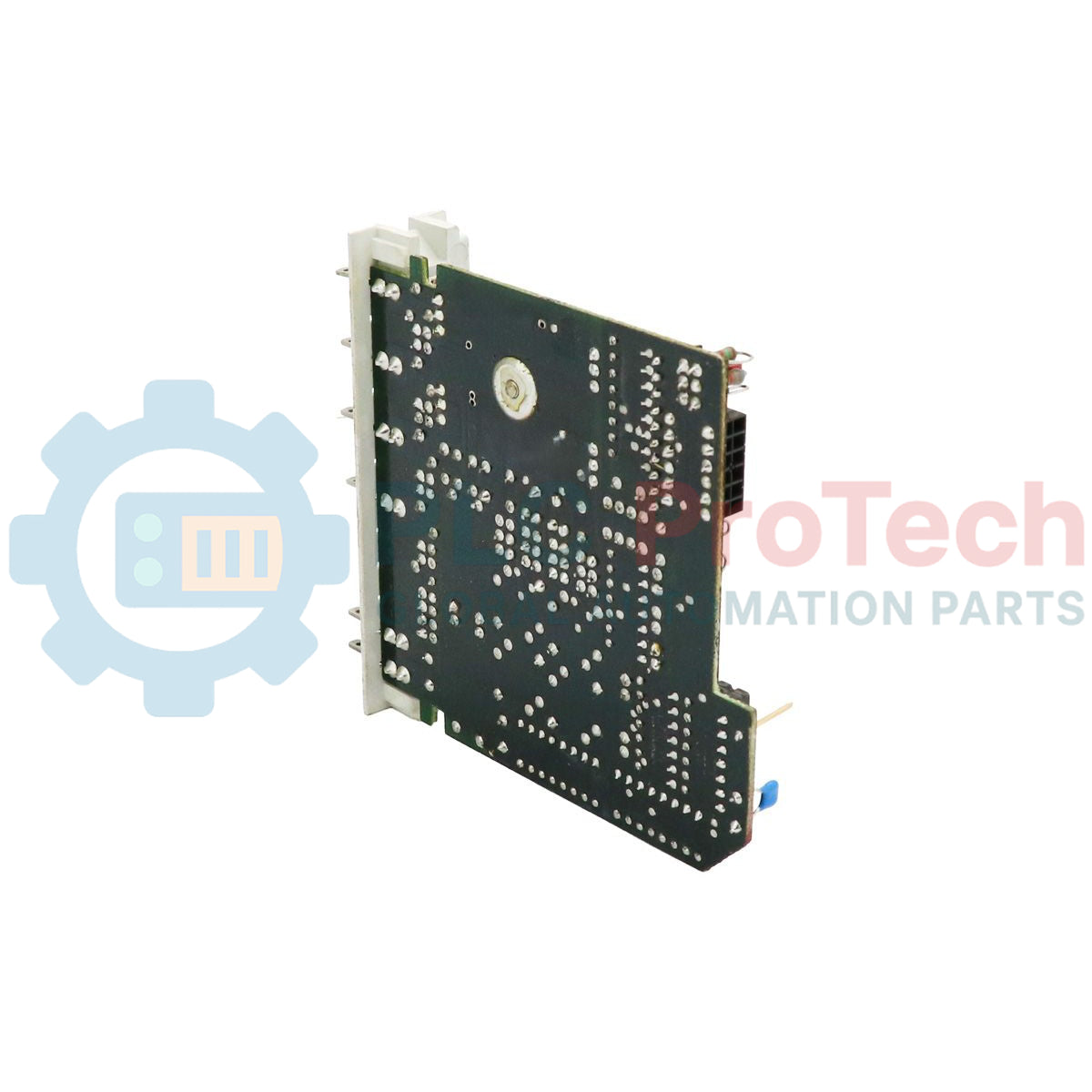

ABB GJR5221800R1 Advant Kontrolör 31 07YS81 Dijital Çıkış Modülü

Açıklama

Legacy endüstriyel kontrol sistemlerinin anahtarlama kapasitesini artırmak için tasarlanan ABB GJR5221800R1 (aynı zamanda 07YS81 olarak da adlandırılır), legacy Advant Controller 31 (AC31) ve PROCONTIC otomasyon mimarilerinde yüksek güvenilirlikli bir dijital çıkış modülüdür. Bu modül, merkezi işlem biriminden gelen ikili kontrol sinyallerini işler ve bunları ayrık saha seviyesi aktüasyon komutlarına dönüştürerek, zorlu çalışma ortamlarında solenoidler, kontaktörler, göstergeler ve yardımcı rölelerle sağlam arayüz sağlar.

Özellikler

• Legacy ABB Advant Controller 31 sistem mimarisine sorunsuz entegrasyon.
• Endüstriyel elektrik ortamları için tasarlanmış sağlam ayrık anahtarlama tasarımı.
• Hızlı kanal durumu izleme ve arıza izolasyonu için net ön panel LED teşhisleri.
• Yüksek yoğunluklu kontrol dolabı konfigürasyonları için kompakt DIN-ray montaj form faktörü.
• Standart PROCONTIC serisi iletişim veri yollarıyla birlikte çalışabilirlik.

Uygulamalar

• Legacy fabrika otomasyonu ve montaj hattı makine kontrolü.
• Ayrık dijital sinyal yönlendirmesi gerektiren proses kontrol sistemleri.
• Güç dağıtım izleme ve orta gerilim trafo merkezi sinyalizasyonu.
• Su ve atık su tesisi kontrol paneli modernizasyonu ve bakımı.

Teknik Özellikler Tablosu

Alternatif Modeller ve Uyumluluk

GJR5221800R1, mevcut 07YS81 PROCONTIC modülleri için doğrudan yedek ve ikame olarak çalışır. Legacy AC31 sistemlerinde birimleri yenilerken veya değiştirirken, mevcut merkezi ana birim yazılımınızın bu özel donanım revizyonuyla tamamen uyumlu olduğundan emin olun. Bu modül, özel CS31 saha veri yolu ağı üzerinden iletişim kurar; sistemi çalıştırmadan önce birimdeki terminal adresleme anahtarlarının orijinal uygulama programıyla eşleşecek şekilde yapılandırıldığını her zaman doğrulayın.

Uygulama Tuzakları ve Mühendislik Notları

Güvenilir sürekli çalışma için eski dijital çıkışların, lojik seviye ve yüksek güçlü yük hatlarının aynı kablolama kanalında yönlendirilmesinden kaçının. Solenoidler veya büyük kontaktör bobinlerinden kaynaklanan endüktif geçici durumlar, dahili elektroniklerde sinyal paraziti oluşturabilir. Ayrıca, eski modüller aşırı termal ortamlara karşı hassastır; kontrol muhafazalarının ortam sıcaklığının 55 Santigrat dereceyi aşmamasını sağlayarak ayrık çıkış sürücü bileşenlerinde termal stresi önleyin.

Devreye Alma ve Kablolama İpuçları

Modüle ayrık saha cihazları bağlarken, yardımcı DC proses besleme voltajının uygun döngü sigortalanması ve polarite eşleşmesini sağlayın. Yüksek endüktif anahtarlama darbeleri, kaynağında serbest dönme diyotları (DC devreleri için) veya RC sönümleyiciler (AC devreleri için) kullanılarak bastırılmalıdır. CS31 sistem veri yolu üzerinden sağlam iletişim garantilemek için, ekranlı bükümlü çift kablo kullanın ve ekranın tek, düşük empedanslı bir ana noktaya topraklandığından emin olun.
