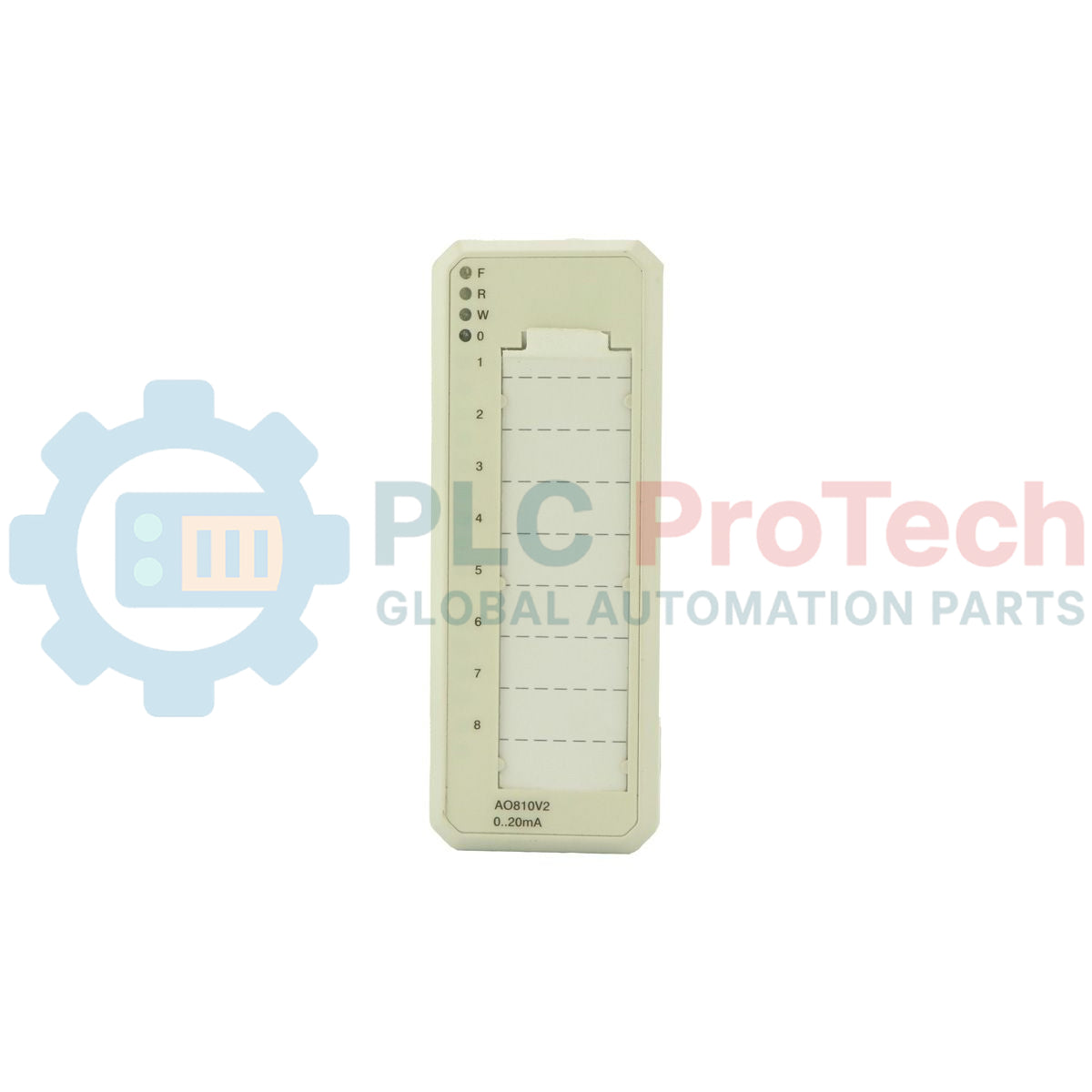

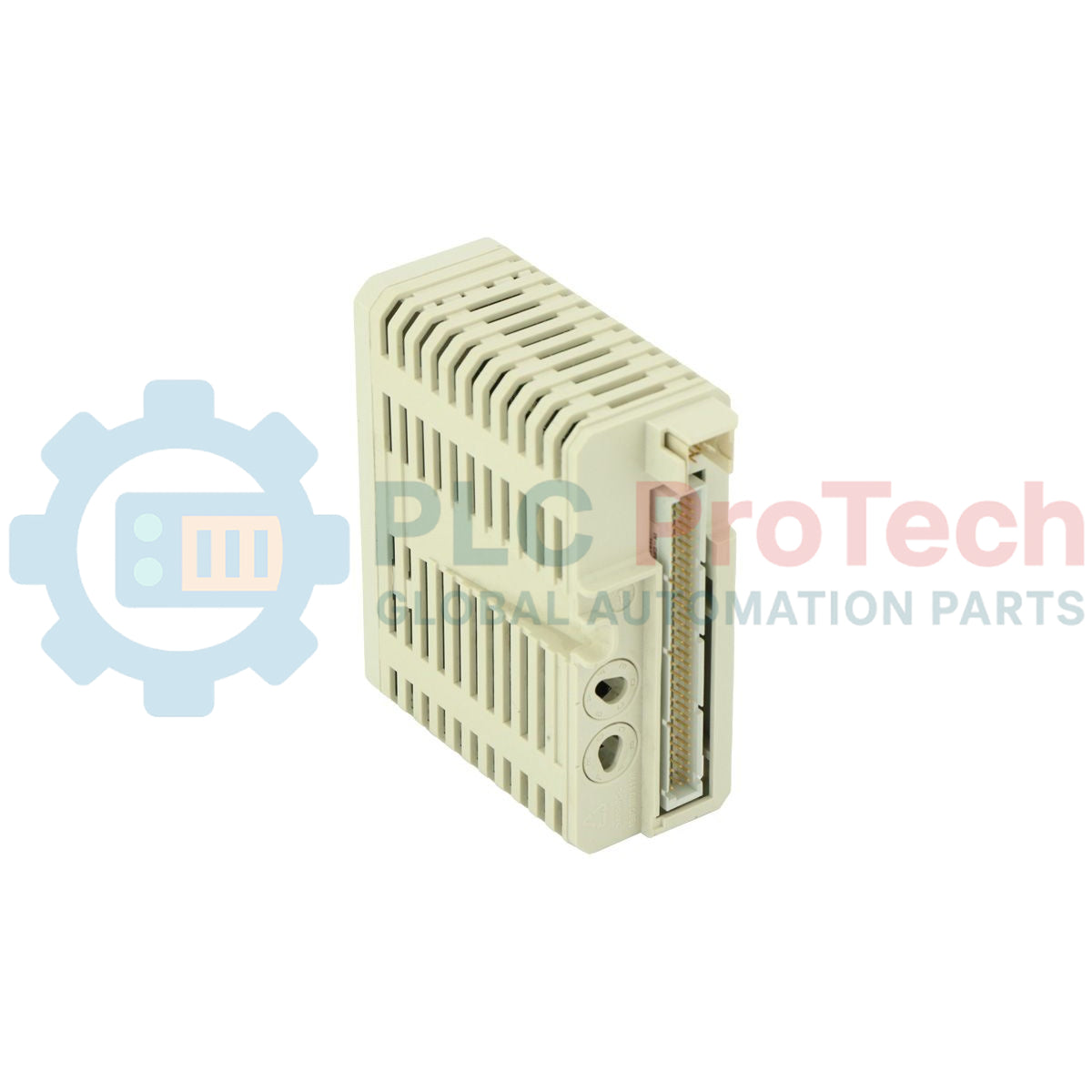

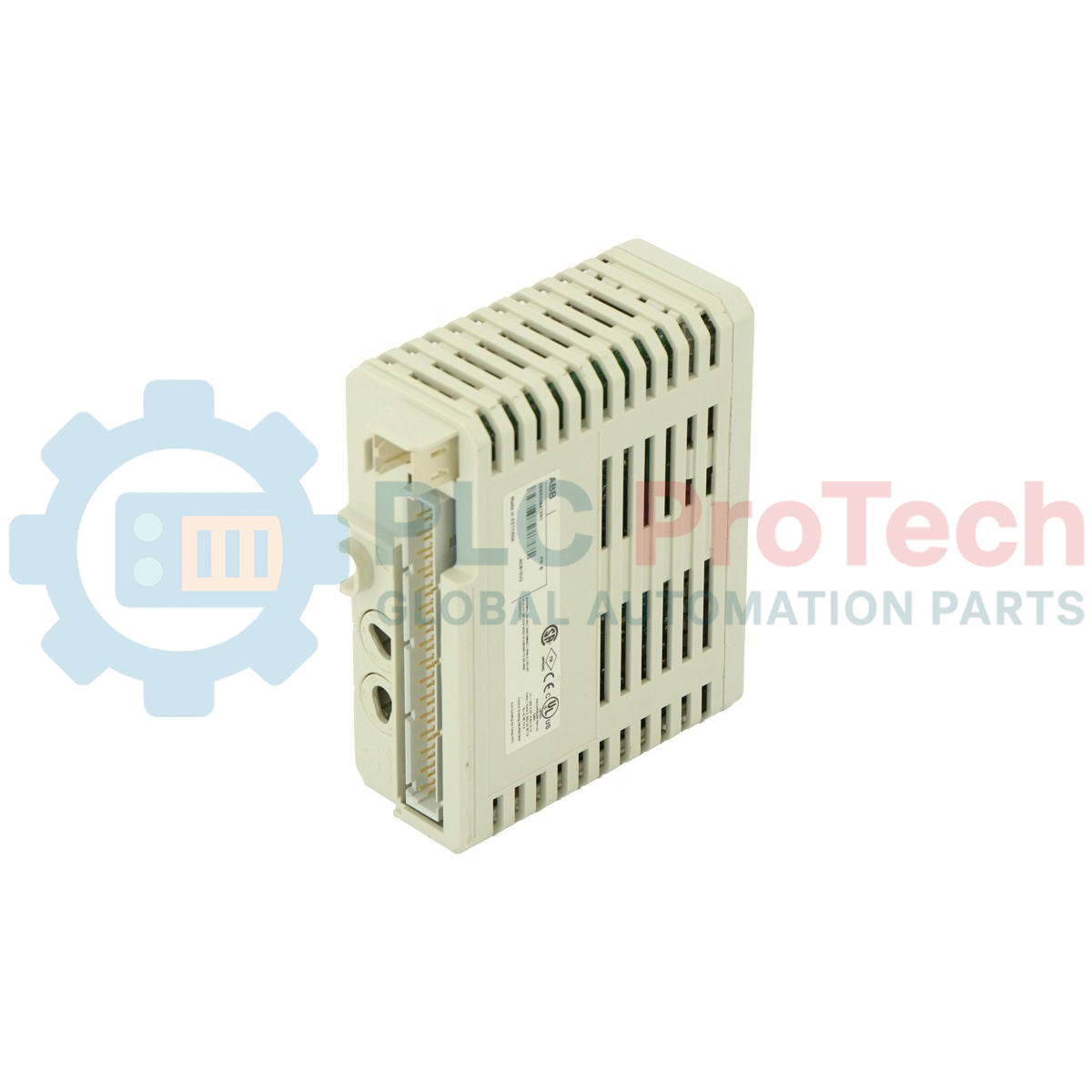

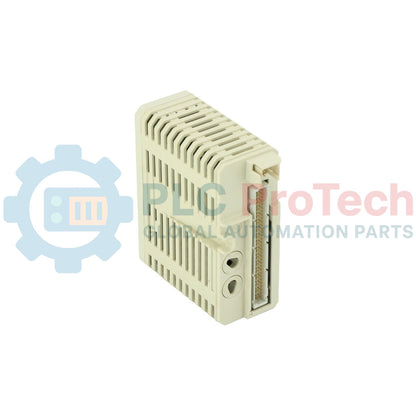

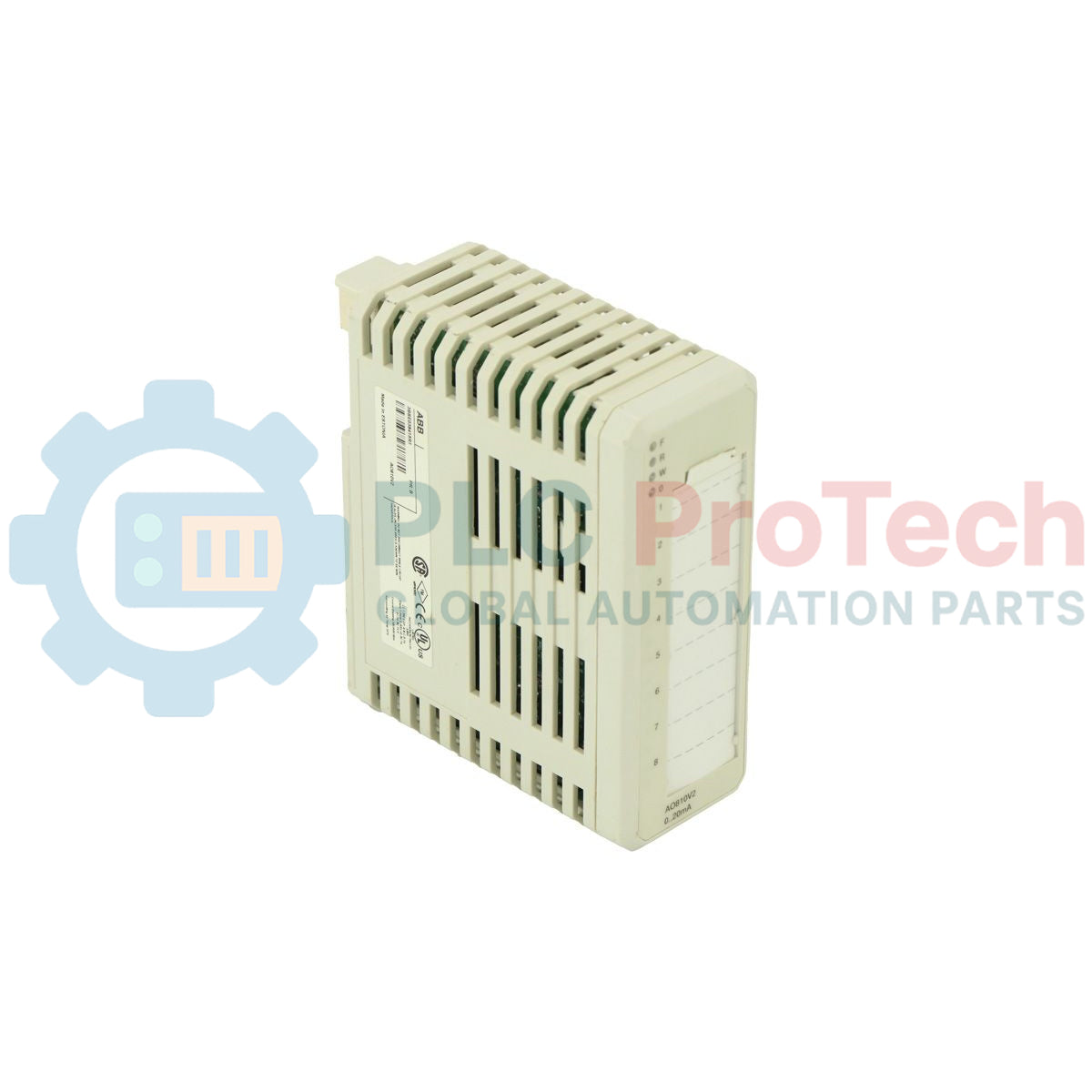

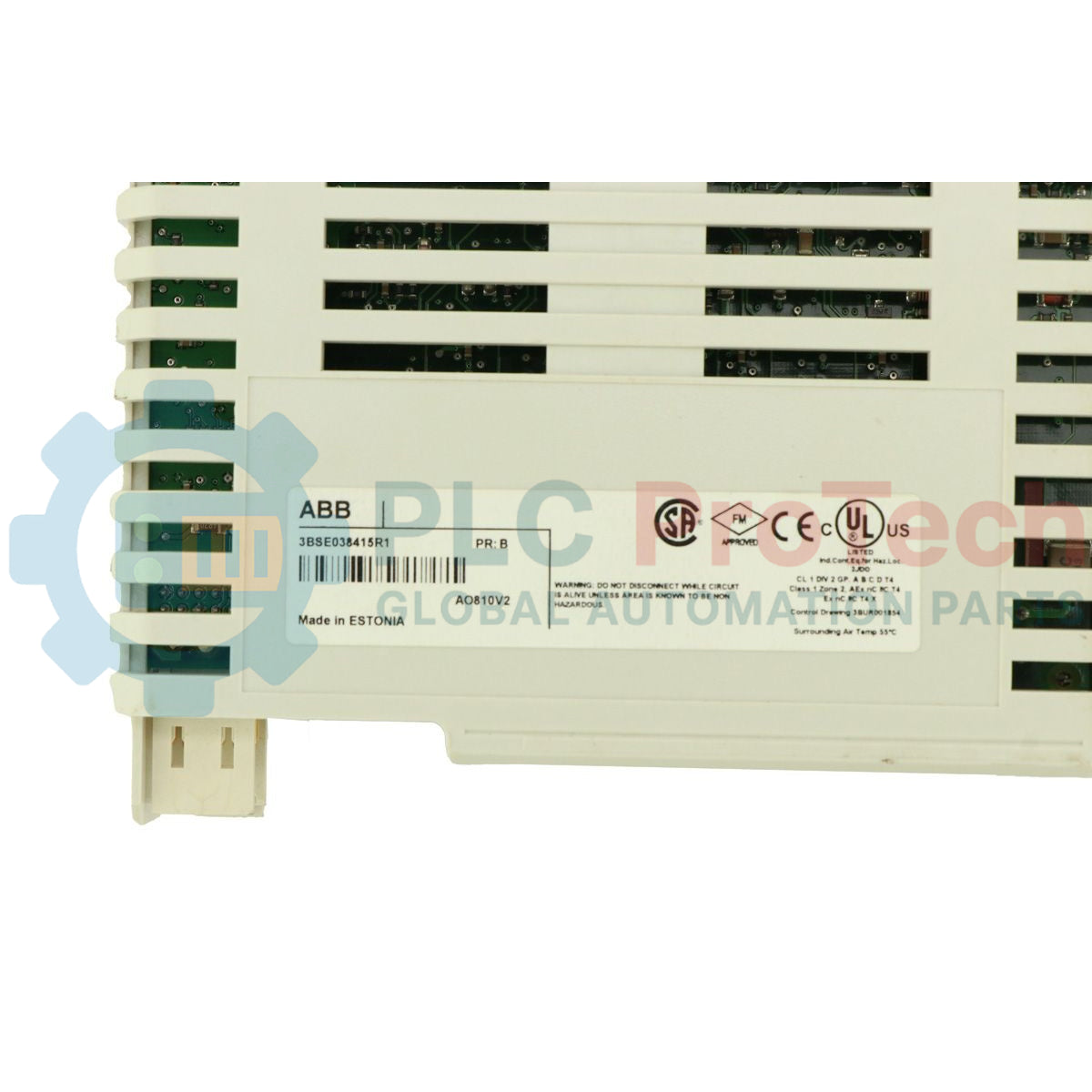

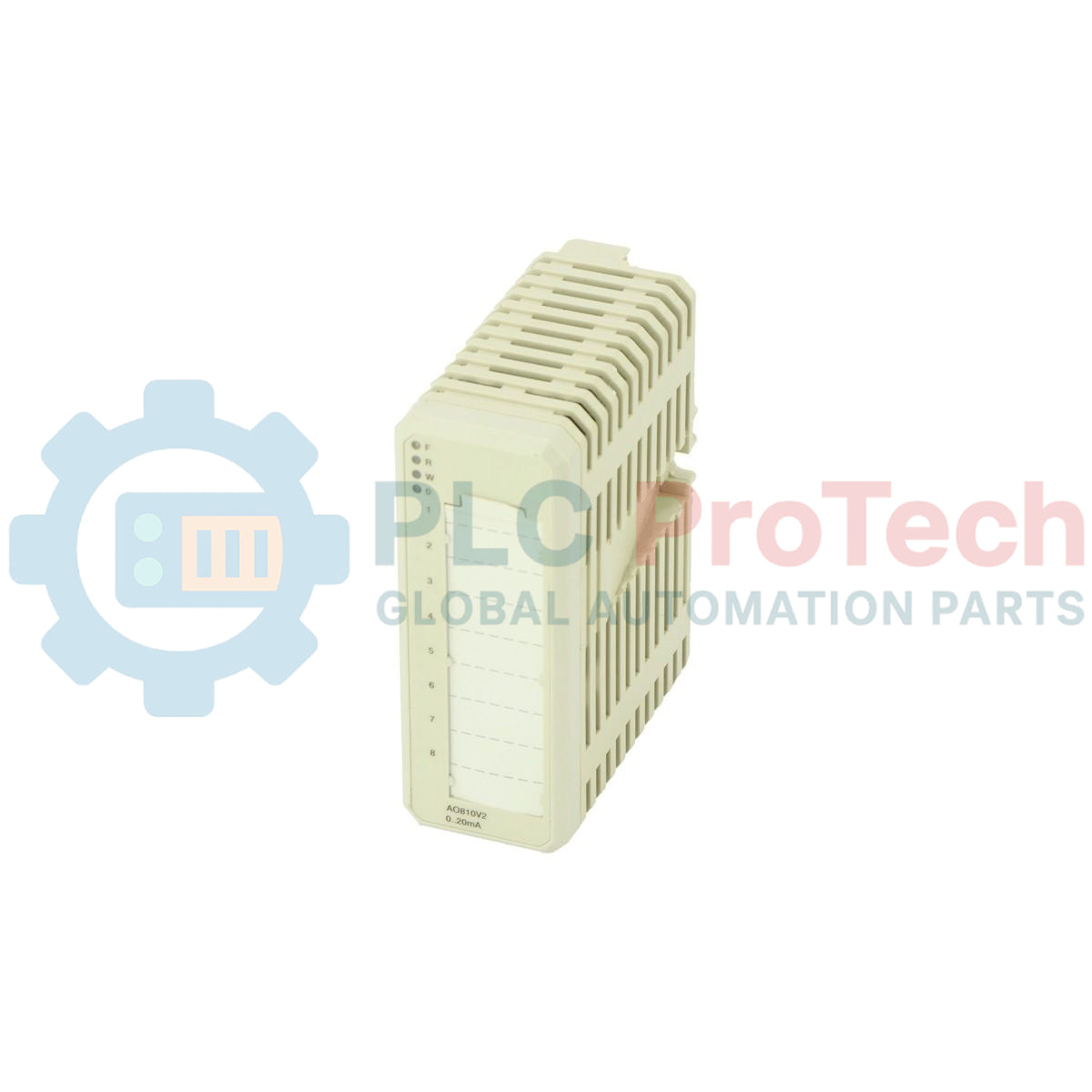

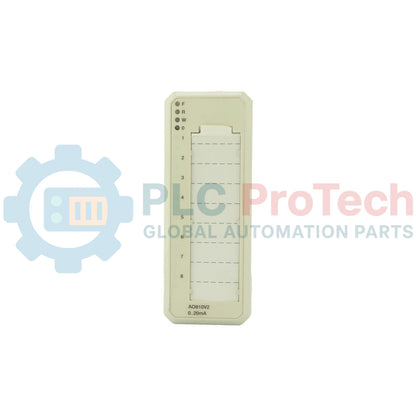

ABB AO810V2 3BSE038415R1 S800 G/Ç Analog Çıkış Modülü

Açıklama

S800 I/O sistemlerine sorunsuz entegrasyon için tasarlanan ABB AO810V2 (3BSE038415R1 parça numarası), proses otomasyonu uygulamaları için güvenilir analog kontrol sinyali üretimi sunar. Bu modül, dijital kontrolör komutlarını standart analog çıkış akım sinyallerine dönüştüren endüstriyel sınıf bir arayüz olarak çalışır ve kontrol vanaları, aktüatörler, konumlayıcılar ve değişken hızlı sürücüler gibi saha cihazlarının hassas şekilde kumanda edilmesini sağlar.

3BSE038415R1; sağlam yapısı, elektriksel izolasyonu ve yüksek yoğunluklu tasarımıyla öne çıkarak hem küçük ölçekli makine kontrolü hem de büyük dağıtılmış kontrol sistemleri (DCS) için güvenilir bir bileşen oluşturur. S800 I/O platformunda çalışan modül, ABB Advant ve System 800xA kontrolörleriyle doğrudan iletişim kurar ve mühendislik iş istasyonundan doğrudan tanılama ve yapılandırma seçenekleri sunar.

Özellikler

• Esnek cihaz kontrolü için birden fazla yüksek hassasiyetli analog çıkış kanalı sağlar.
• Kontrol elektroniğini korumak için saha devreleri ile dahili sistem arka paneli arasında galvanik izolasyon sunar.
• Kısa devre korumalı çıkışlar, saha kablolama arızalarından kaynaklanan hasarı önler.
• Uyumlu Modül Sonlandırma Üniteleri (MTU'lar) ile birlikte kullanıldığında Hot Swap (enerji altında sökme ve takma) özelliğini destekler.
• Ön panel durum göstergeleri, gerçek zamanlı tanılama durumu ve arıza uyarıları sağlar.

Uygulamalar

• Petrol, gaz ve kimya rafinerilerinde kontrol vanası ve konumlandırma aktüatörü yönetimi.
• Su arıtma tesislerinde değişken frekanslı sürücüler (VFD'ler) için hız referansı dağıtımı.
• Enerji üretim ve kamu hizmeti tesislerinde proses çevrimi kontrolü.
• Genel üretim ile kâğıt ve selüloz otomasyon sistemleri.

Teknik Özellikler

Kurulum Talimatları

3BSE038415R1 Analog Çıkış Modülünün optimum performansını ve güvenli çalışmasını sağlamak için aşağıdaki elektriksel ve fiziksel kurulum prosedürlerine uyun:

• Montaj: Modülü, standart 35 mm DIN rayına monte edilmiş, kendisi için belirlenmiş S800 Modül Sonlandırma Ünitesine (MTU) güvenli şekilde kilitleyin. Modülü yerine kaydırmadan önce MTU'nun doğru şekilde topraklandığından emin olun.
• Blendajlama: Tüm analog sinyal hatları için bükümlü çift, blendajlı kablolar kullanın. Toprak döngülerini önlemek için kablo blendajlarını yalnızca bir uçtan (genellikle kabin girişinde veya klemens bloğunda) topraklayın.
• Kablolama Ayrımı: Elektromanyetik paraziti azaltmak için analog sinyal kablolarını yüksek gerilimli AC güç hatlarından ve motor sürücü kablolarından uzağa döşeyin.
• Havalandırma: Çalışma sıcaklığını S800 için belirtilen standart çevresel eşikler içinde tutmak amacıyla pano içinde yeterli boşluk bırakın. Hava menfezlerini kapatmayın.
