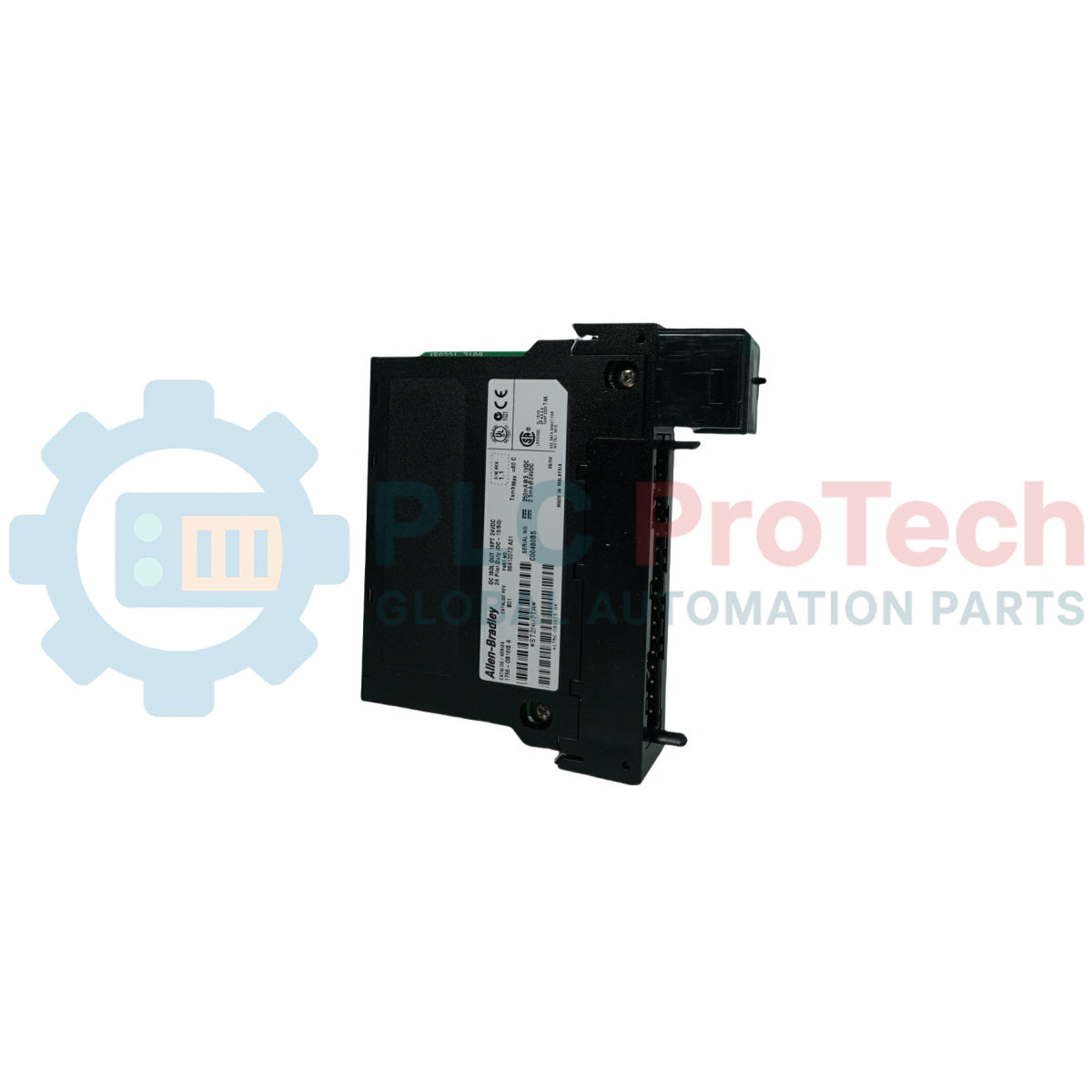

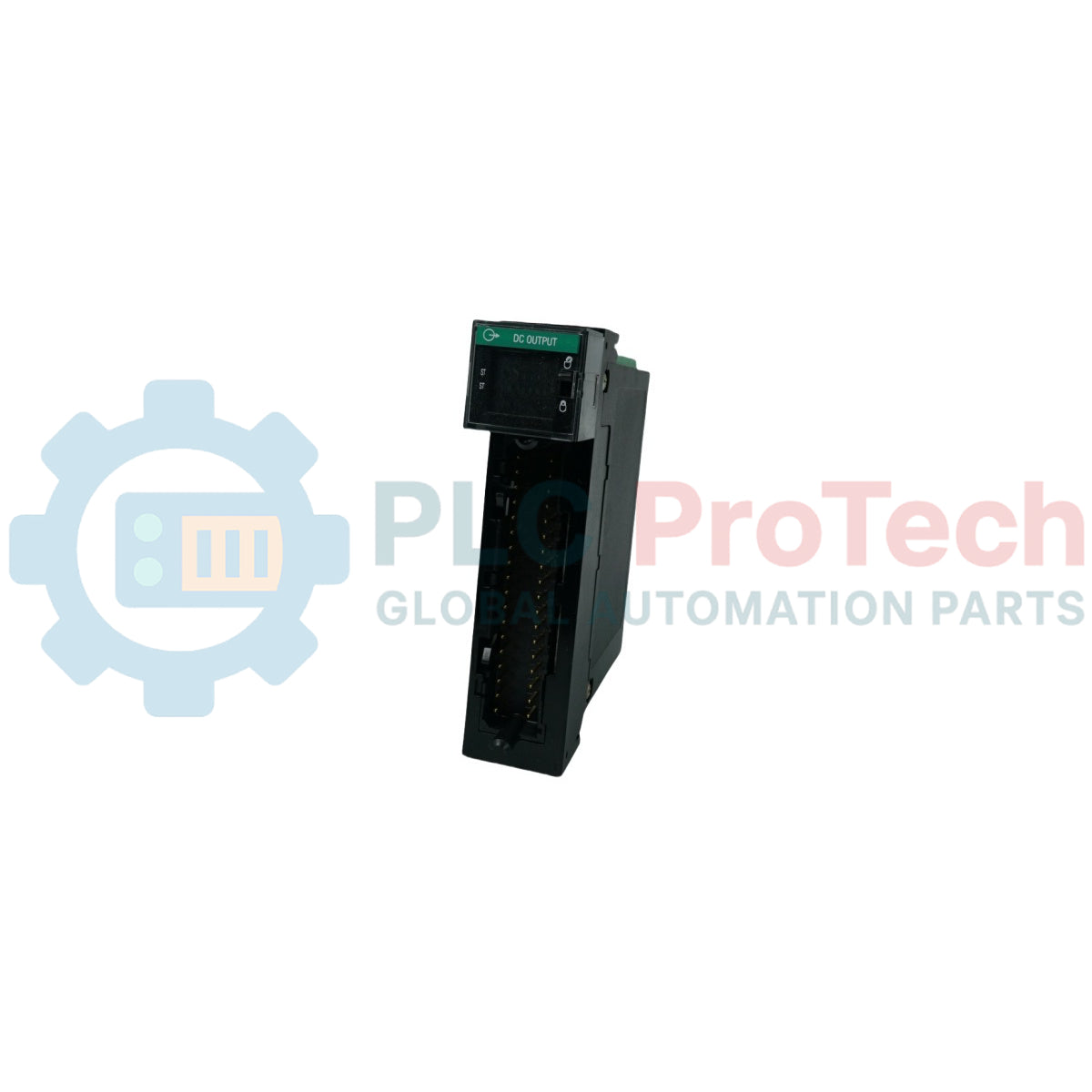

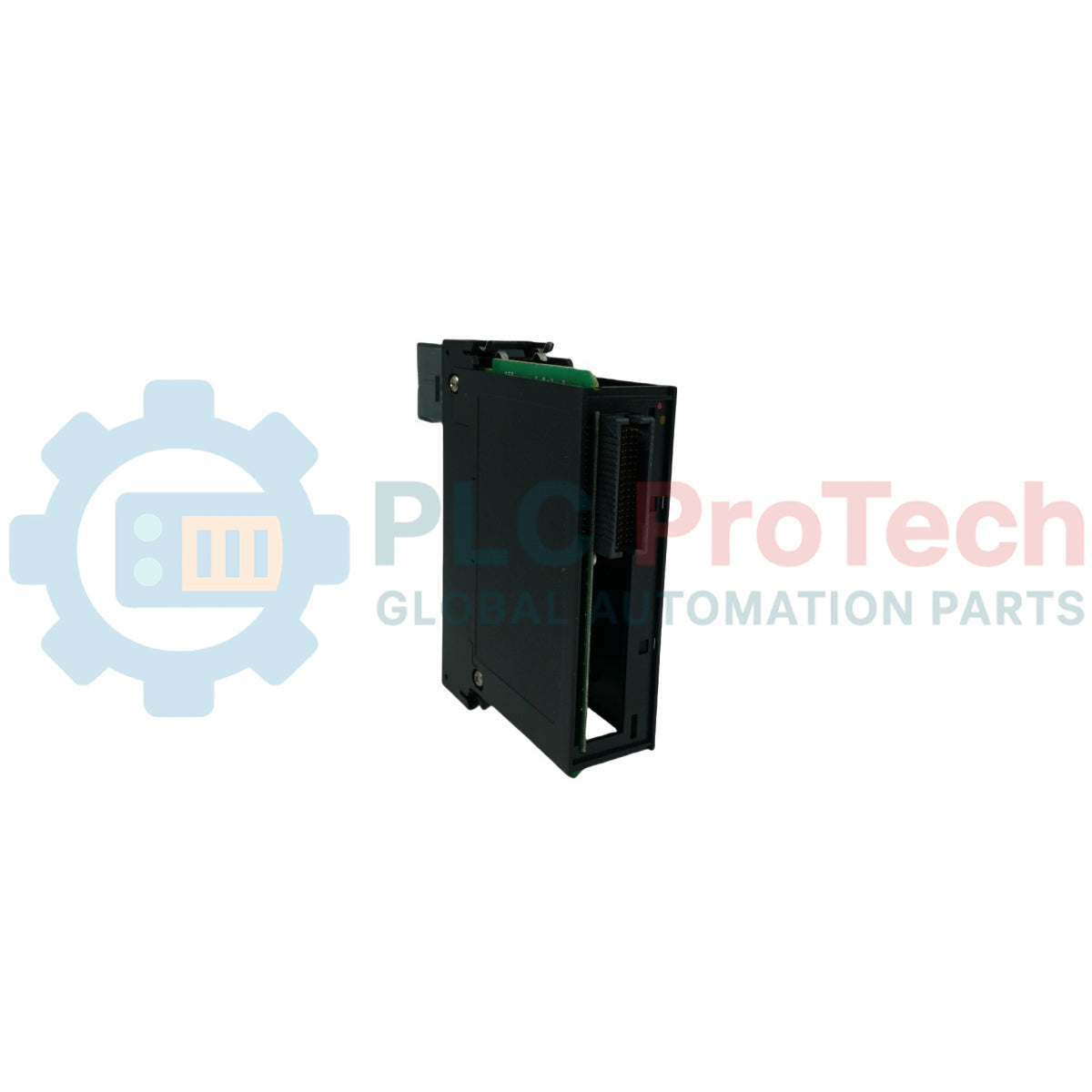

1756-OB16IS, ControlLogix sistem yapılandırması için geliştirilmiş bir dijital çıkış yürütme bileşenidir. Nominal 12/24 V DC gerilim aralığında çalışır ve aşağı akış devrelerini çapraz sinyal parazitlerine ve geçici gerilim darbelerine karşı korumak üzere tasarlanmış, ayrı ayrı yalıtılmış 16 kanala sahiptir. Bu modül, Koordineli Sistem Zamanı referans alınarak koordine edilmiş makine dizileriyle hassas senkronizasyon sağlamak üzere tasarlanmış 8 zamanlanmış çıkış noktası içerir. Standart kontrol yuvalarına takılır ve belirtilen çıkarılabilir sonlandırma düzenekleri üzerinden endüstriyel saha yükleriyle arayüz oluşturarak çeşitli üretim kontrol yapılandırmalarında deterministik çalıştırma ve kararlı işlem durumları sağlar.

Özellikler

• Çıkış noktaları ile arka panel devreleri arasında temel yalıtım sağlayan 16 yalıtılmış çıkış kanalı içerir.
• Koordineli kontrol mimarisine doğrudan bağlı zaman damgalı görev yürütmeyi mümkün kılan 8 zamanlanmış çıkış içerir.
• 10 V DC ile 30 V DC arasındaki saha çalışma aralığında sinking veya sourcing yük eşleştirmesi sağlar.
• Bağımsız çıkış kanallarının yürütme durumlarının ve modül donanımının durumunun sürekli görsel olarak doğrulanmasını sağlar.
• Yuva değişimi sırasında doğru donanım modülü eşleştirmesini zorunlu kılmak için elektronik, yazılımla yapılandırılabilir anahtarlama seçeneklerini destekler.

Uygulamalar

• Zamanlanmış dizi kontrolü gerektiren yüksek hızlı ayırma ve ayrık izleme makineleri.
• Solenoid valf anahtarlama devreleri ve yalıtılmış pilot röle sürücü devreleri.
• Senkronize kontrol darbeleri gerektiren çok bölgeli endüstriyel ısıtma elemanları.

Teknik Özellikler

Kurulum Yönergeleri

• Yüksek gerilimli güç bileşenleriyle çapraz konuşmayı azaltmak için iletken güzergâhlarının Kablo Kategorisi 1 yollarına ilişkin belirtilen yönergeleri izlemesini sağlayın.
• Harici saha çıkışlarını kablolamak için yalnızca onaylı ControlLogix Çıkarılabilir Klemens Bloklarını, özellikle 1756-TBCH veya 1756-TBS6H modellerini kullanın.
• Uyumsuz modül değiştirme hatalarını önlemek için yazılım tabanlı elektronik anahtarlama özniteliklerini proje yapılandırmasında doğru şekilde ayarlayın.
• Çalışma ortamı sıcaklığı yükseldiğinde uygun akım azaltma katsayılarını uygulayın; sıcaklık 60 degC'ye ulaştığında nokta başına akımı 1 A ile sınırlayın.
• Açık tip şasi tertibatını, çevresel partiküllere karşı uygun koruyucu bariyer sızdırmazlığı sağlayan bir muhafazanın içine monte edin.

Uygunluk ve Sertifikalar

• cULus Listeli Endüstriyel Kontrol Ekipmanı (UL Dosyası E65584)
• Sınıf I, Bölüm 2, Grup A, B, C, D Tehlikeli Bölgeler için cULus Listeli (UL Dosyası E194810)
• CE (Avrupa Birliği 2014/30/EU EMC Direktifi, EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2; 2014/35/EU LVD Direktifi, EN 61131-2)
• RCM (Avustralya Telsiz Haberleşmeleri Yasası, EN 61000-6-4)
• ATEX (Avrupa Birliği 2014/34/EU ATEX Direktifi, EN IEC 60079-0, EN IEC 60079-7, II 3 G Ex ec IIC T4 Gc, UL22ATEX2820X)
• IECEx (IEC 60079-0, IEC 60079-7, II 3 G Ex ec IIC T4 Gc, IECEx UL 22.0065X)
• UKex (UKEX Yönetmeliği 2016 No. 1107, artırılmış güvenlik "e" ile ekipman koruması, UL22UKEX2602X, Bölge 2 sınıflandırması)
• KC (Kore Yayın ve Haberleşme Ekipmanlarının Tescili, Telsiz Dalgaları Yasası'nın 58-2. maddesi)
• UKCA (2016 No. 1091, 2016 No. 1101, 2016 No. 1107, 2012 No. 3032)
• Fas (6404-15 sayılı bakanlık kararı)
• CCC (2020122309111998, CNCA-C23-01 Patlamaya Karşı Korumalı Elektrikli Ürünler için CCC Uygulama Kuralı)
