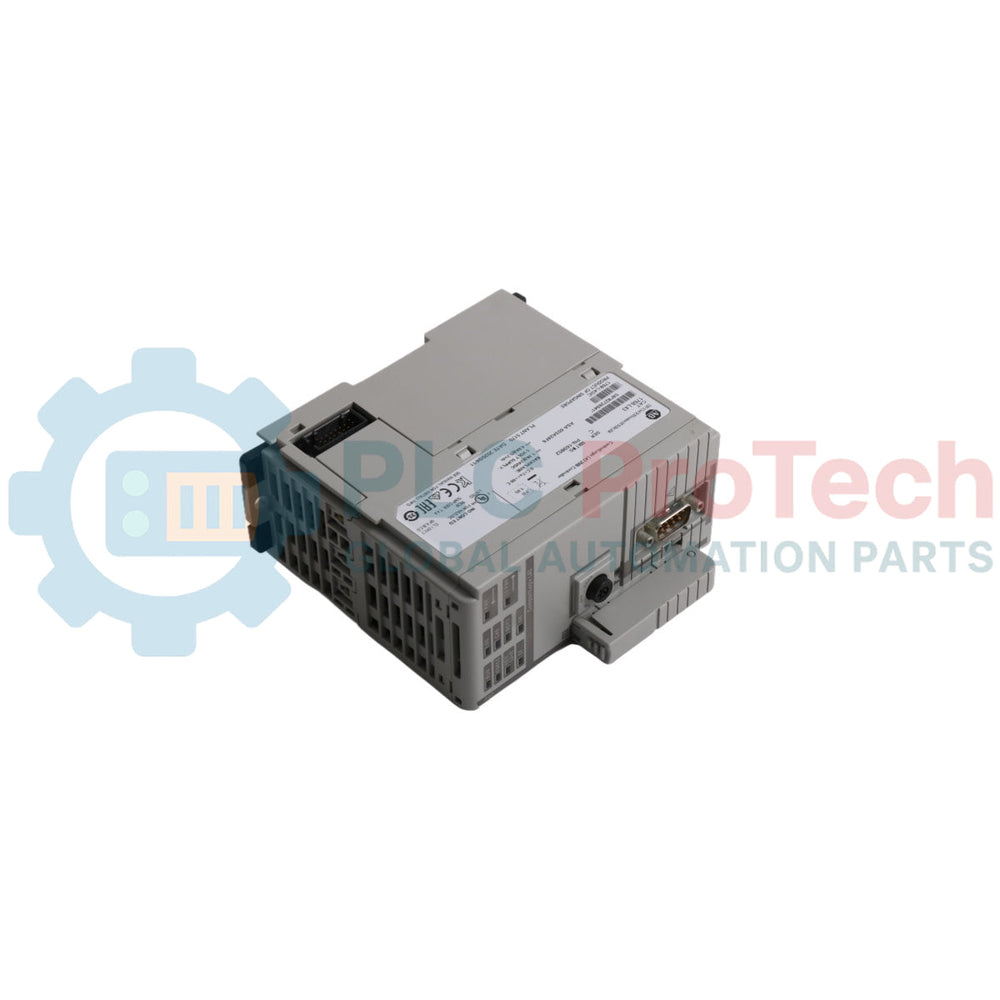

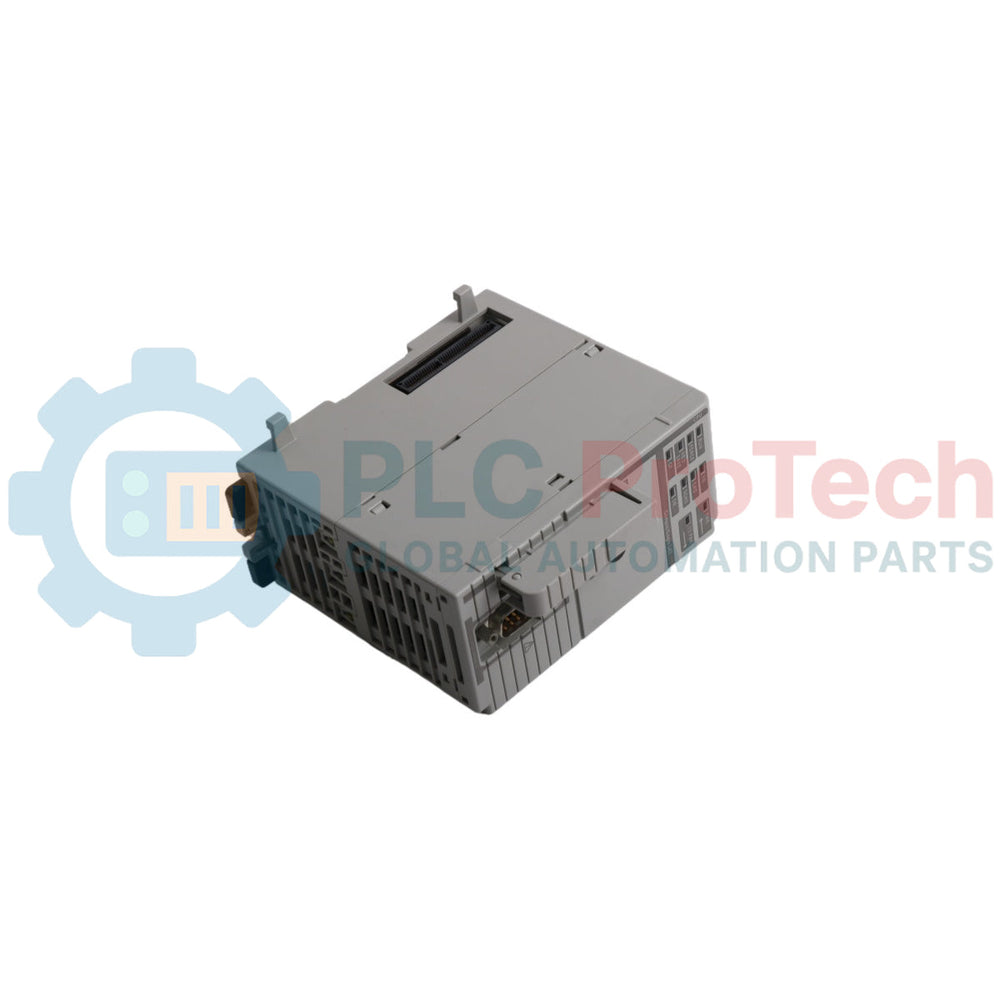

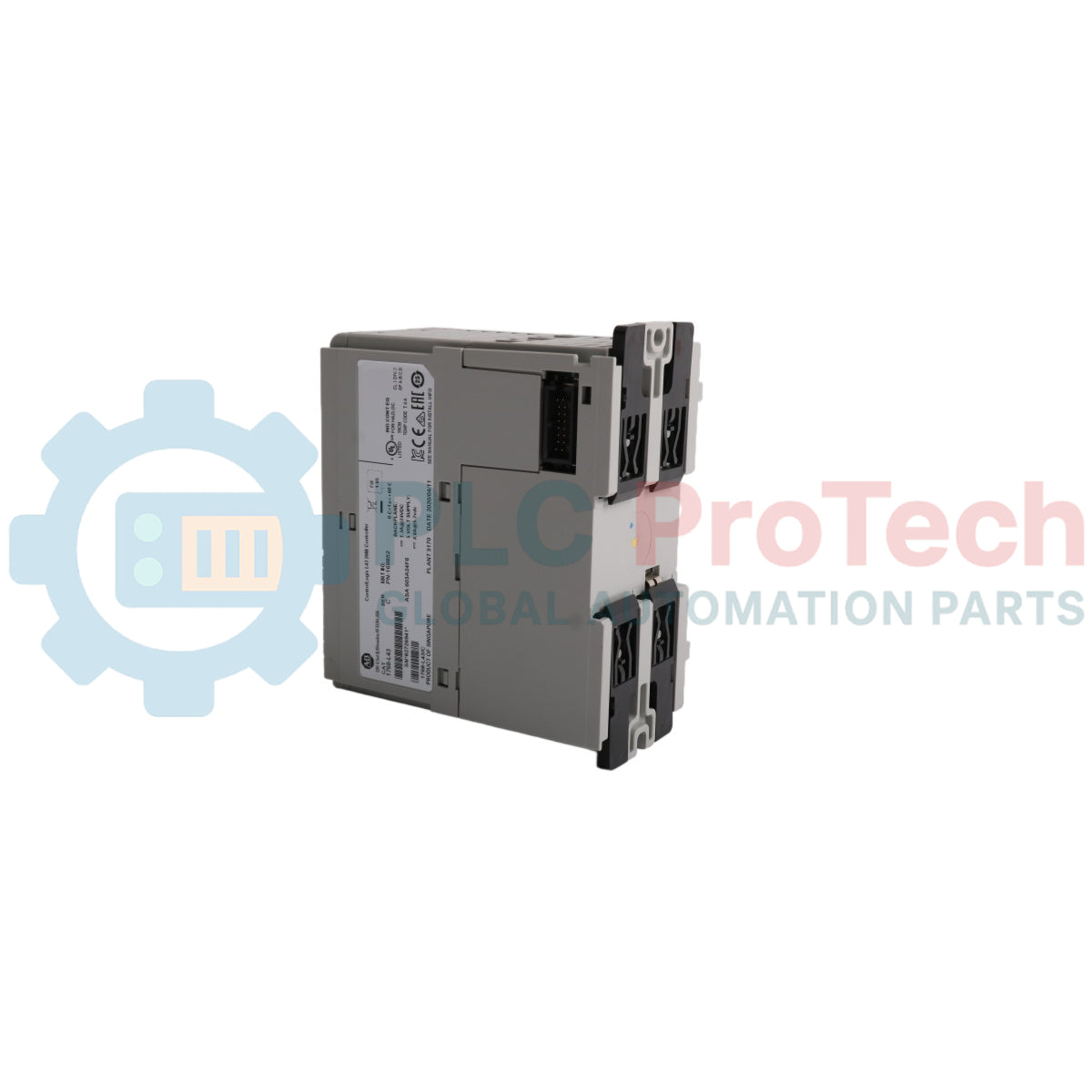

Allen-Bradley 1768-L43 CompactLogix İşlemci Modülü

SKU 1768-L43

Stokta

12-month warranty
Free returns within 30 days

Üretici: Allen-Bradley
Ürün No.: 1768-L43
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: İşlemci Modülü
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 350g
Boyutlar: 132 mm x 90 mm x 122 mm (Y x W x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Allen-Bradley 1768-L43, özellikle makine kontrolü ve hareket uygulamaları için güçlü hesaplama yürütme sağlamak üzere tasarlanmış, CompactLogix ailesi içinde yer alan yüksek performanslı bir programlanabilir otomasyon kontrolörüdür. Bu işlem birimi, hem 1768 yüksek hızlı iletişim veya hareket modüllerini hem de 1769 Compact I/O modüllerini aynı anda barındıran çift arka panel mimarisine sahiptir ve esnek, entegre platform ölçeklendirmesi sunar. 2 MB dahili kalıcı kullanıcı belleğiyle donatılan cihaz; karmaşık ladder mantığı, yapılandırılmış metin, fonksiyon blokları ve sıralı fonksiyon çizelgesi programlama yapılarını yönetir. Endüstriyel iletişim döngüleri, entegre RS-232 seri bağlantı noktasının yanı sıra EtherNet/IP, ControlNet ve DeviceNet ağları için esnek genişletme seçenekleriyle desteklenir; böylece saha dizilerine, insan-makine arayüzlerine ve kurumsal ağlara sorunsuz bağlantı yolları sağlanır.

Özellikler

En fazla iki 1768 modülünü ve on altı 1769 modülünü destekleyen çift arka panel düzeni kullanır.
Yoğun kontrol mantığı ve uygulama yürütme için 2 MB standart dahili kullanıcı belleği içerir.
DF1 ve ASCII protokollerini destekleyen dahili, yalıtılmamış bir RS-232 seri iletişim bağlantı noktası sağlar.
Sistem kararlılığını optimize etmek için 4 modüllük standart güç kaynağı mesafe değerine sahiptir.
Röle ladder, Yapılandırılmış Metin, Fonksiyon Bloğu ve Sıralı Fonksiyon Çizelgesi dilleriyle çok yönlü programlama görevlerini destekler.

Uygulamalar

Çok eksenli senkronize hareket kontrolü ve hassas robotik konumlandırma yolları.
Hızlı yerel ve dağıtılmış I/O yürütmesi gerektiren montaj ve paketleme hattı makineleri.
Çok ağlı tesis iletişim topolojilerine sahip tesis proses orkestrasyon döngüleri.

Teknik Özellikler

Özellik	Teknik Özellik
Üretici	Allen-Bradley
Katalog Numarası	1768-L43
Ürün Türü	İşlemci Modülü
Ürün Serisi	CompactLogix 1768
Kullanılabilir Kullanıcı Belleği	2 MB
CompactFlash Kart Yuvası	1784-CF128
Dahili İletişim Bağlantı Noktası	1 RS-232 seri bağlantı noktası (DF1 veya ASCII)
İletişim Seçenekleri	EtherNet/IP, ControlNet, DeviceNet (genişletme yoluyla)
Modül Genişletme Kapasitesi	İki 1768 modülü, on altı 1769 modülü
Güç Kaynağı Mesafe Değeri	4 modül
Programlama Dilleri	Röle ladder, Yapılandırılmış Metin, Fonksiyon Bloğu, Sıralı Fonksiyon Çizelgesi
Çalışma Sıcaklığı	0...60 Santigrat (32...140 Fahrenheit)
Depolama Sıcaklığı	-40...85 Santigrat (-40...185 Fahrenheit)
Bağıl Nem	%5...95, yoğuşmasız
Çalışma Sarsıntısı	Panel montajında 30 g
Çalışma Titreşimi	10...500 Hz'de 5 g

Kurulum Yönergeleri

Cihazı doğrudan temiz bir endüstriyel DIN rayı düzeneğine monte edin veya özel montaj deliklerini kullanarak dahili pano paneline sabitleyin.
İşlem modülünü, sistemin eşleşen 1768 güç kaynağı ünitesinden en fazla 4 modül yuvası uzaklıkta konumlandırın.
Tüm yüksek hızlı 1768 genişletme, hareket veya iletişim modüllerini güç kaynağı ile kontrolör gövdesinin arasına doğrudan yerleştirin.
Yerel 1769 I/O modüllerini 1768 arka panel yapısının sağ tarafına bağlayın ve ek I/O bankalarının kendi özel güç kaynağı ünitelerini kullanmasını sağlayın.

FAQ

Cihazın arka panel mimarisinde doğrudan kaç genişletme yuvası bulunur?

Cihaz, hareket veya iletişim için en fazla iki adet 1768 modülünün yanı sıra en fazla on altı standart 1769 G/Ç modülünü destekleyen çift arka panel sistemine sahiptir.

Bu işlemci birimiyle hangi tür uçucu olmayan bellek genişletme kartı uyumludur?

İşlemci biriminde, 1784-CF128 CompactFlash depolama kartını kabul edecek şekilde tasarlanmış yerleşik bir bellek kartı yuvası bulunur.

Denetleyici ile sistem güç kaynağı arasındaki izin verilen maksimum mesafe nedir?

Cihazın mühendislik açısından belirlenmiş güç kaynağı mesafe değeri 4 modüldür; bu, güç kaynağı biriminden en fazla 4 yuva uzağa yerleştirilebileceği anlamına gelir.

Sistem platformuna hangi belirli endüstriyel kontrol ağları entegre edilebilir?

Platformda yerleşik bir RS-232 bağlantı noktası bulunur ve özel 1768 veya 1769 genişletme modülleri aracılığıyla EtherNet/IP, ControlNet ve DeviceNet için ağ eklemeleri desteklenir.
