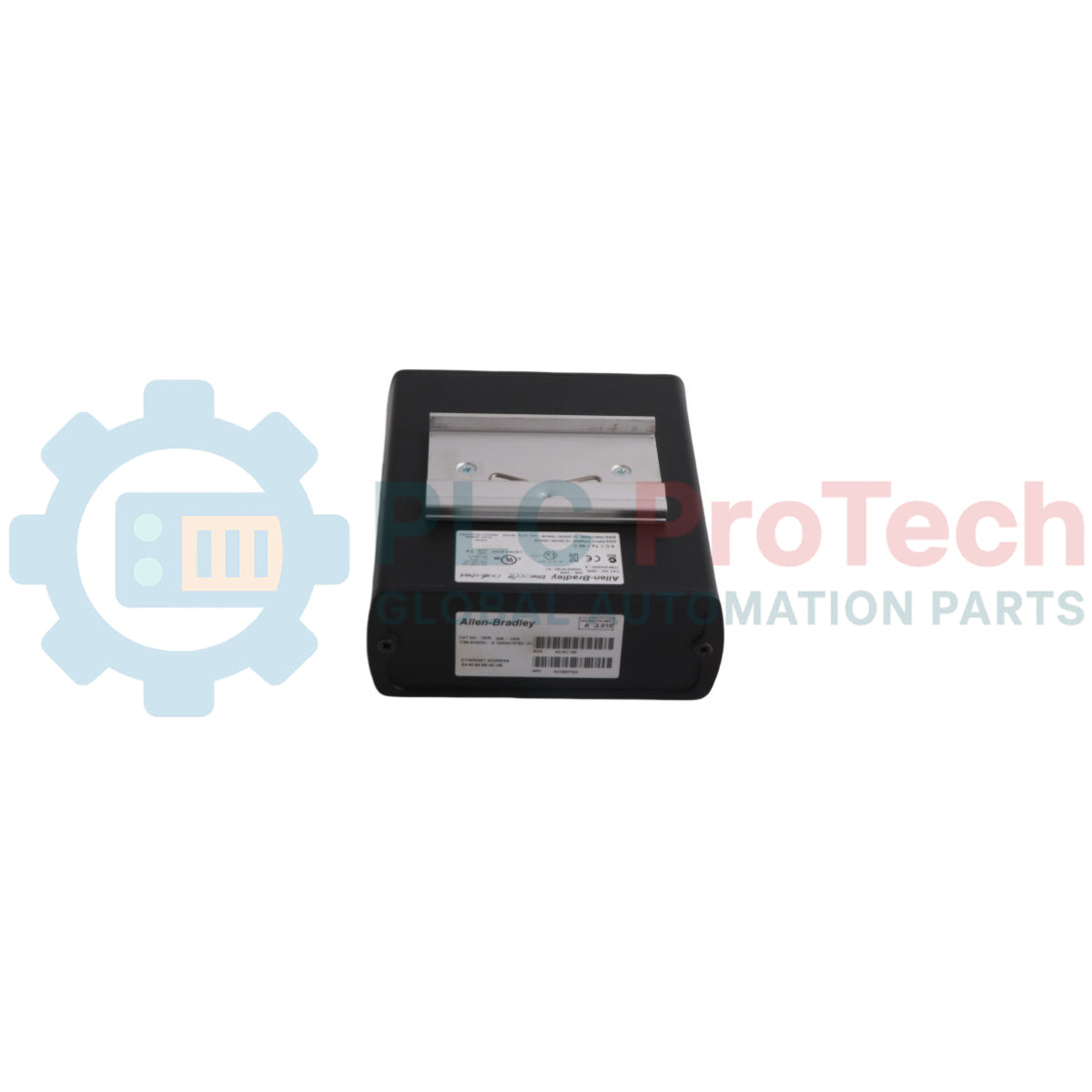

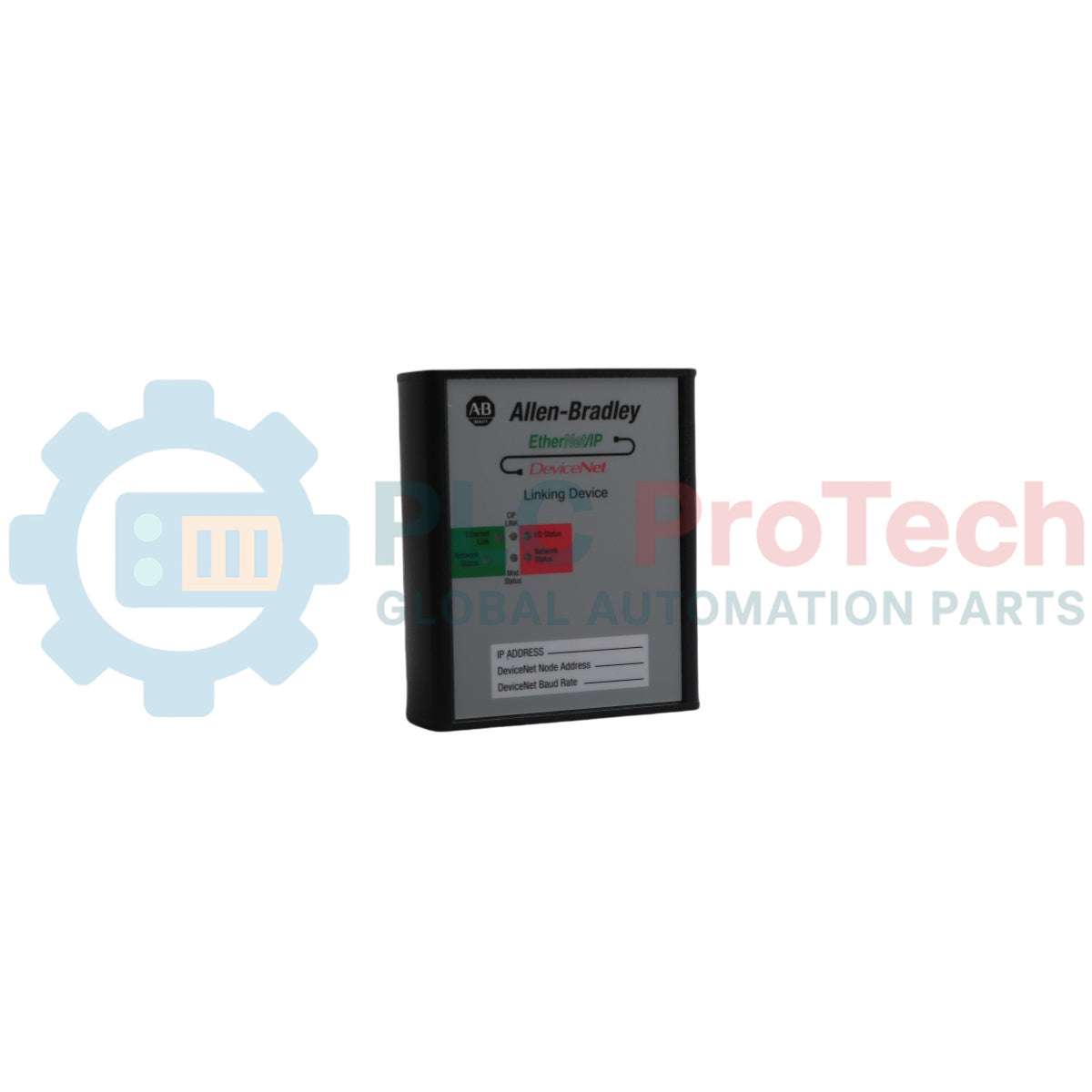

Allen-Bradley 1788-EN2DN Ethernet-DeviceNet Bağlantı Cihazı
SKU 1788-EN2DN
Stokta
No reviews
12-month warranty
Free returns within 30 days
Üretici:
Allen-Bradley
Ürün No.:
1788-EN2DN
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü:
Ağ bağlantı cihazları
Barkod:
8537101190
Ödeme:
T/T, Western Union
Ağırlık:
1500g
Boyutlar:
120.0 x 200.0 x 87.0 mm (4.69 x 7.88 x 3.44 in.
Gönderim limanı:
Xiamen
Garanti:
12 ay
Açıklama
Allen-Bradley 1788-EN2DN, bilgi veya kontrol düzeyindeki ağlar ile cihaz düzeyindeki mimariler arasında kesintisiz bir köprü sağlamak üzere Rockwell Automation tarafından tasarlanan yüksek performanslı bir Ethernet-DeviceNet Bağlantı Cihazıdır. Bu iletişim adaptörü, EtherNet/IP ağını ve gömülü bir HTTP web sunucusunu destekleyen Ethernet TCP/IP arayüzüne en fazla 63 DeviceNet bağımlı cihazının bağlanmasına olanak tanıyan tam DeviceNet ana işlevselliğine sahiptir. Veri eşlemesi için merkezi I/O tablolarından yararlanıldığında, ağlar arası aktarımlar standart bağlı bileşenlere şeffaf biçimde gerçekleştirilir. 1788-EN2DN, terminallerin tek uçta birleştirildiği açık tip bir modül olarak tasarlanmıştır; bu özelliğiyle yüksek hızlı veri entegrasyonu ve köprüleme kabiliyeti gerektiren endüstriyel otomasyon ortamları için uygundur.
Özellikler
EtherNet/IP kontrol mimarilerini cihaz düzeyindeki döngülere bağlayan kesintisiz ağ geçidi.
En fazla 63 alt cihaz düğümünü destekleyen tam DeviceNet ana işlevselliği.
Ağlar arası gerçek zamanlı okuma ve yazma protokollerini kolaylaştıran merkezi I/O depolama tabloları.
Yerel sistem tanılamalarına erişim sağlayan gömülü HTTP web sunucusu arayüzü.
Standart tesis panosu boyutlarına uygun, kompakt ve DIN rayına monte edilebilir tasarım.
Uygulamalar
Üst düzey EtherNet/IP tarayıcıları ile özel cihaz dizileri arasında gerçek zamanlı köprü veya yönlendirici.
Ayrı fieldbus katmanlarında şeffaf programlama, veri toplama ve tanılama takibi.
Logix5000 işleme yapılandırmalarına uygun kontrol panosu entegrasyonu.
Teknik Özellikler
Parametre
Teknik Özellik
Üretici
Allen-Bradley / Rockwell Automation
Model Numarası
1788-EN2DN
Ürün Türü
Ethernet'ten DeviceNet'e Bağlantı Cihazı
Muhafaza Türü Sınıfı
Yok (açık tip)
DeviceNet Besleme Gücü
12...30V DC (24V DC nominal), Sınıf 2
DeviceNet Akım Değeri
24V DC'de 100 mA
Giriş Gücü Çalışma Gerilimi
12...30V DC (24V DC nominal), Sınıf 2
Giriş Gücü Akım Değeri
24V DC'de 300 mA
İzolasyon Gerilimi
50V (sürekli), temel yalıtım türü
Terminal Tork Aralığı
0.5...0.8 N-m (5...7 lb-in)
Bağıl Nem
5...95% yoğuşmasız (IEC 60068-2-30)
Titreşim
5 g @ 10...500 Hz (IEC 60068-2-6)
Çalışma Sırasında Darbe
30 g (IEC 60068-2-27)
Çalışma Dışı Darbe
50 g (IEC 60068-2-27)

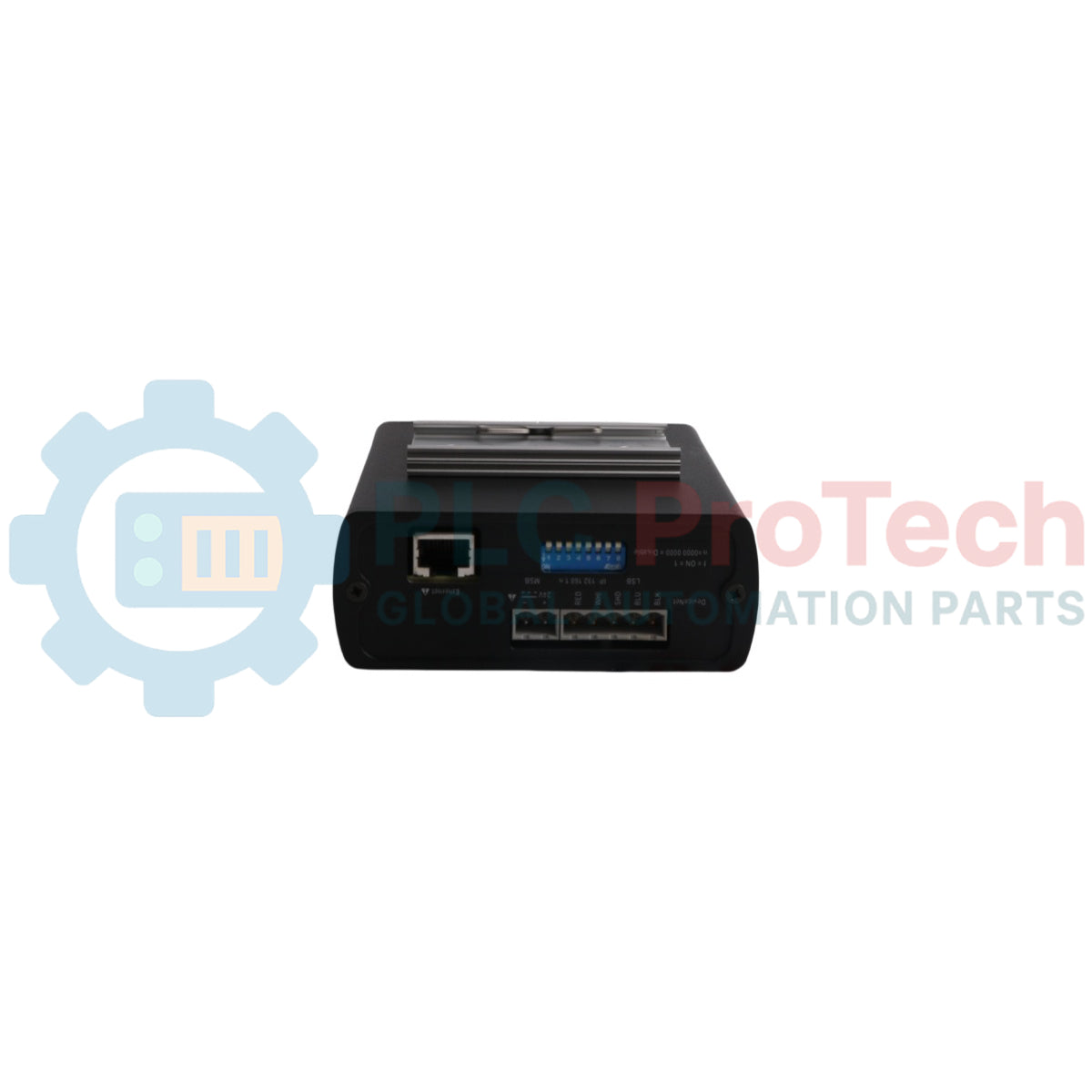

Bağlantılar/Arayüzler
Konnektör / Pin
İşlev
RJ45 Tipi Terminal
EtherNet/IP altyapısına arayüz sağlayan bağlantı noktası
Phoenix Terminal Blokları
Giriş gücü ve DeviceNet ağı için özel bağlantılar
Kurulum Talimatları
Muhafaza Gereksinimleri: Bu açık tip modülü, metalik olmayan malzemeden yapılmışsa alev geciktiricilik sınıfı 5VA, V2, V1 veya V0 olan ve yalnızca bir aletle açılabilen koruyucu bir endüstriyel muhafazanın içine monte edin.
ESD Önleme: Üniteyi her zaman ESD korumalı bir çalışma alanında, onaylı bir topraklama bilekliği kullanarak tutun ve dahili devre izlerine veya açıkta kalan pin başlıklarına fiziksel temas etmekten kaçının.
Güvenli Bağlantı: Gevşek kablo kaynaklı arıza olasılıklarını önlemek için tüm güç ve ağ arayüzü terminal vida bağlantılarını önerilen 0.5...0.8 N-m tork değerine göre sıkın.
