Açıklama

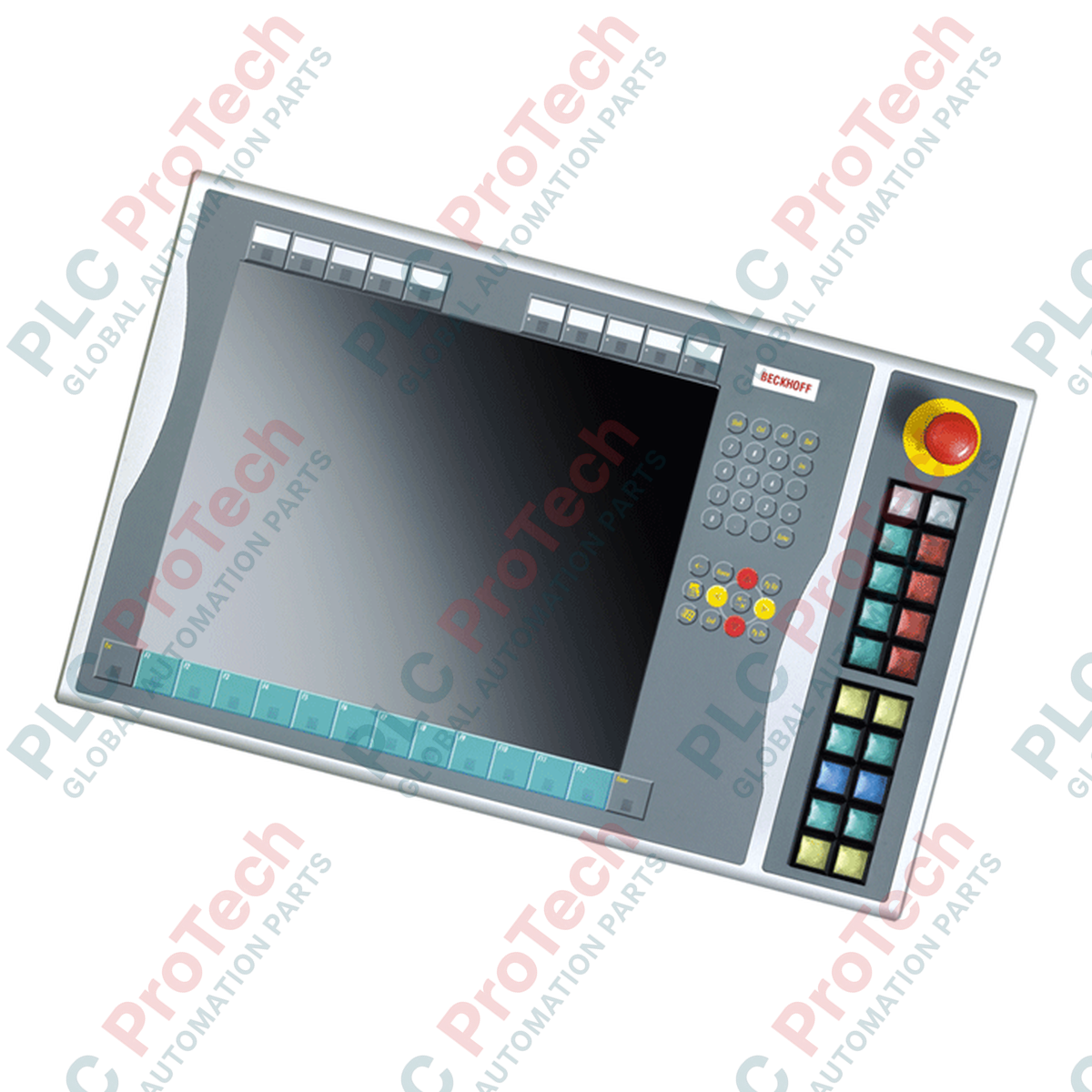

CP6xxx ve CP7xxx Kumanda Panelleri ve Panel PC'lerle sorunsuz mekanik ve elektriksel entegrasyon için tasarlanan C9900-E798, dokunsal operatör kumandalarını doğrudan ekran ünitesinin sağ tarafında sunar. Bu fiziksel basmalı düğme uzantısı, entegre klavyesi olmayan 15 inç ekranlar için optimize edilmiş olup sağlam kumanda elemanları aracılığıyla yerel sistem etkileşimini genişletir.
Ünitede 20 ışıklı basmalı düğme ve özel bir acil durdurma düğmesi bulunur. Tuşa basma sinyalleri ve lamba kontrol komutları, standart USB bağlantısı üzerinden ana bilgisayar denetleyicisiyle iletişim kurar. Yüksek bütünlük gerektiren veya emniyet açısından kritik devreler için her basmalı düğmenin ikincil mekanik kontak bloğu bir terminal şeridine yönlendirilir; böylece emniyet rölelerine veya PLC dijital girişlerine doğrudan kablolama yapılabilir.
Özellikler
-
Sağ Taraftan Montaj: CP6x23-00xx ve CP7x23-00xx kumanda ünitelerinin doğrudan sağ tarafına monte edilmek üzere tasarlanmıştır.
-
Dokunsal Kumanda Elemanları: Entegre sinyal lambalı 20 basmalı düğme (Siemens Signum kare, 30 x 30 mm).
-
Entegre Emniyet Şalteri: Emniyet devrelerine hızlı entegrasyon için doğrudan kablolanabilen 1 Siemens Signum acil durdurma düğmesi.
-
Esnek Arayüz İkiliği: Basmalı düğme sinyalleri USB üzerinden iletilir (normalde açık kontak); ikinci bir fiziksel normalde açık kontak ise doğrudan dahili terminal şeridine bağlanır.
-
Kişiye Özel Etiketleme: Basmalı düğme başlıklarında, özel baskılı etiketlerin yerleştirilmesine olanak tanıyan şeffaf, çıkarılabilir kapaklar bulunur.
-
USB Sinyal Kontrolü: Tüm entegre sinyal lambaları doğrudan USB arayüzü üzerinden kontrol edilir.
Uygulamalar
- Takım tezgâhı insan-makine arayüzleri (HMI)
- Otomotiv montaj hattı kumanda panelleri
- Proses kontrol masaları ve yardımcı izleme konsolları
- Endüstriyel güvenlik sistemi entegrasyonu (doğrudan kablolu acil durdurma kullanılarak)
Teknik Özellikler
Üretici
| BECKHOFF |
Parça Numarası / Model
| C9900-E798 |
Uyumlu Ekranlar
| Entegre klavyesi olmayan 15 inç ekranlar (CP6x23-00xx ve CP7x23-00xx) |
Montaj Tarafı
| Sağ taraf |
Operatör Tuşları
| Sinyal lambalı 20 basmalı düğme (Siemens Signum 30 x 30 mm) |
Acil Durdurma
| 1 tuş (Siemens Signum, doğrudan terminal bağlantısı) |
USB Arayüzü
| Basmalı düğmelerde 1. normalde açık kontak ve sinyal lambası kontrolü |
Terminal Bloğu Arayüzü
| Tüm basmalı düğmeler için 2. normalde açık kontak |
Çalışma Sıcaklığı
| 0 ila 55 °C |
Bağlantılar ve Arayüzler
| Arayüz Türü |
İşlev |
| USB Bağlantı Noktası |
Ana Panel PC'ye bağlantı (lambaların kontrolü, 1. kontağın okunması) |
| Terminal Sırası |
İkincil basmalı düğme kontakları için doğrudan mekanik bağlantı |
| Acil Durdurma Terminalleri |
Acil durdurma güvenlik devresi için özel, yalıtılmış kontaklar |
Montaj Yönergeleri
-
Mekanik Montaj: Mekanik montaja başlamadan önce ana Kumanda Paneli'nin veya Panel PC'nin kapalı olduğundan emin olun. Çevresel koruma sınıfının korunması için uzatma muhafazasını belirtilen montaj vidalarını kullanarak ekran muhafazasının sağ flanşına sıkıca sabitleyin.
-
Topraklama ve Ekranlama: Uzatma muhafazasının işlevsel topraklama kablosunu makinenin merkezi topraklama noktasına bağlayın. USB arayüz kablosunun tamamen ekranlandığından ve yüksek gürültülü AC hatlarından uzağa döşendiğinden emin olun.
-
Güvenlik Kablolaması: Acil Durdurma kontakları, onaylı bir güvenlik değerlendirme rölesine veya güvenlik PLC'sinin giriş modülüne doğrudan bağlanan yedekli, çift kanallı bir yapılandırmayla kablolanmalıdır. Acil durdurma işlevleri için USB arayüzüne güvenmeyin.
