Açıklama

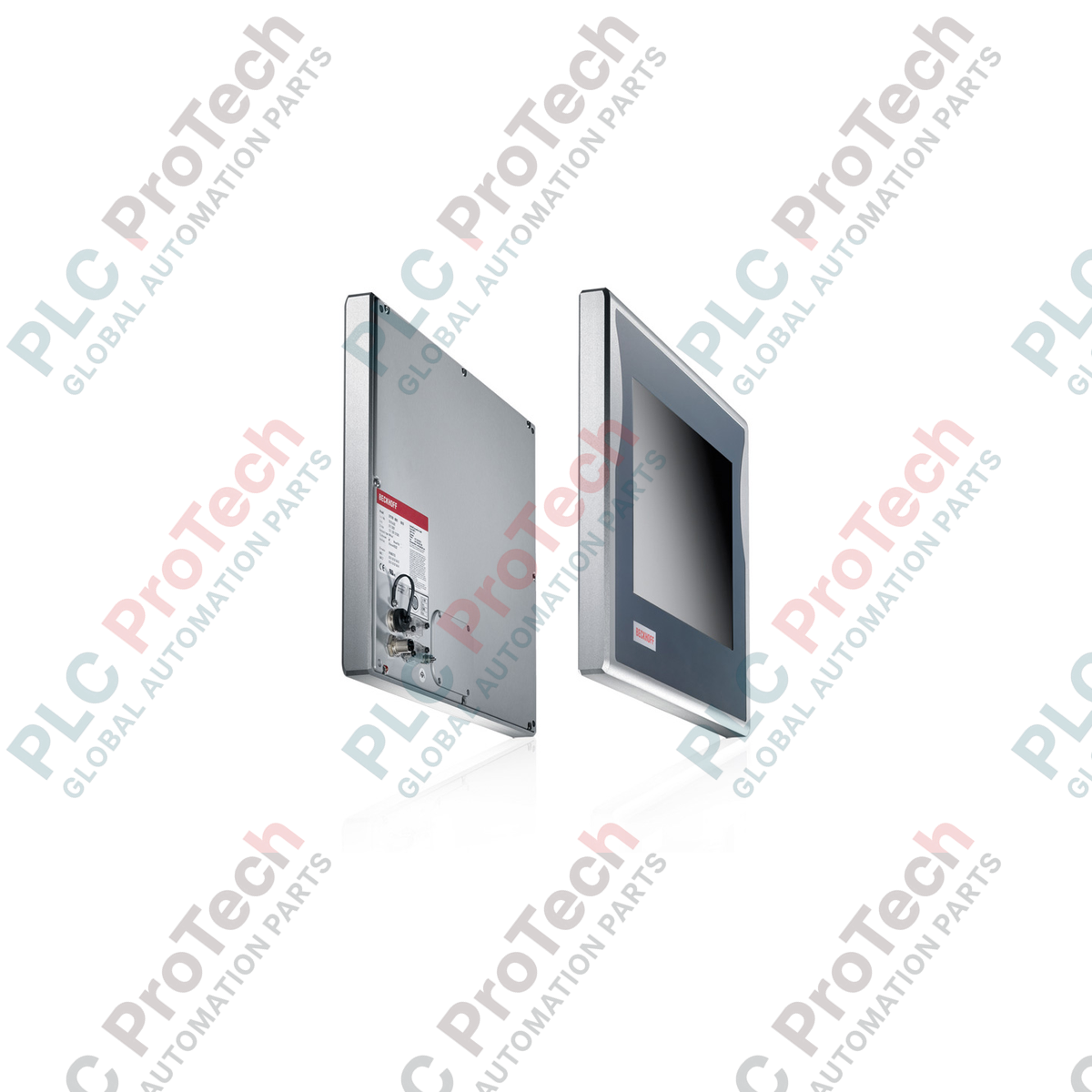

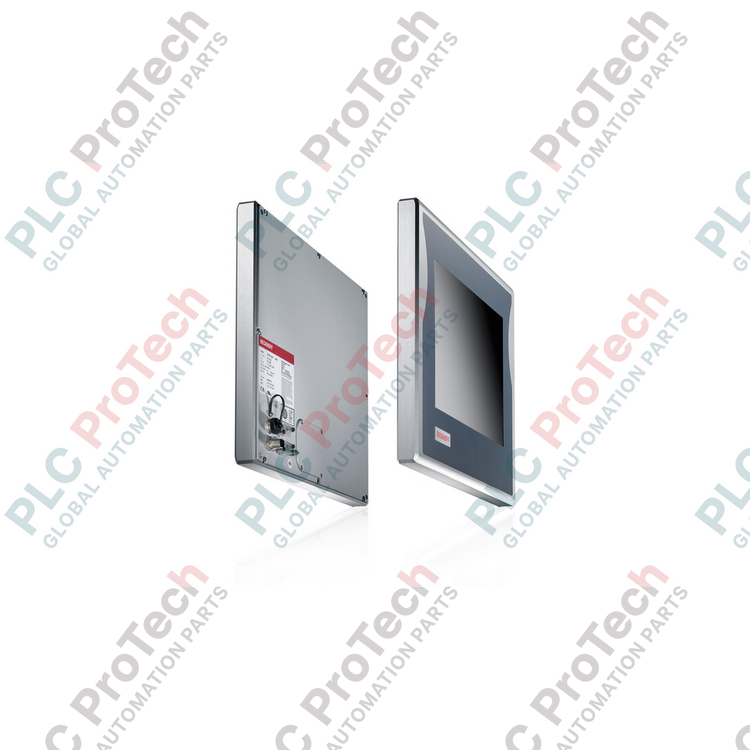

Montaj kollu kurulum için tasarlanan CP7722-0001-0050 endüstriyel panel PC, yüksek çözünürlüklü 15 inç kontrol ekranını kompakt, IP65 koruma sınıfına sahip alüminyum gövde içindeki yüksek performanslı kontrol mimarisiyle birleştirir. Bu ünite, zorlu üretim ortamlarına dayanacak şekilde tasarlanmış sağlam bir insan-makine arayüzü (HMI) ve kontrol cihazı olarak işlev görür. Toz ve nem girişini önleyen tamamen sızdırmaz bir gövdeye sahiptir; bu sayede doğrudan makine üzerine kuruluma son derece uygundur.
Termal verimlilik ve TwinCAT kontrol yazılımının gerçek zamanlı çalışması için optimize edilmiş Intel Atom işlemci, işlem gücü sağlar. Yüksek hızlı Gigabit Ethernet portları ve endüstriyel sınıf seri arayüzlerle donatılan BECKHOFF CP7722-0001-0050, hızlı fieldbus ve ağ entegrasyonu sağlayarak modern fabrika sahası makineleri için etkili bir merkezi kontrol merkezi görevi görür.
Özellikler
- Ayrı kontrol kabini gereksinimini ortadan kaldıran, dört bir yanı IP65 koruma sınıfına sahip sağlam alüminyum gövde.
- Karmaşık proses ekranlarının net görüntülenmesi için 1024 x 768 piksel çözünürlüğe sahip yüksek kaliteli 15 inç TFT ekran.
- Intel Atom işlemciler için uyarlanmış endüstriyel sınıf anakart mimarisi; fansız ve düşük güç tüketimli çalışmayı garanti eder.
- Özel sızdırmaz konektörler üzerinden çift Gigabit Ethernet portu ve yapılandırılabilir RS232 seri arayüzü dahil esnek bağlantı seçenekleri.
- Entegre montaj kolu adaptör arayüzüne sahip, mekanik olarak sağlam arka panel montajı.
Uygulamalar
- Otomotiv montaj hatları ve robot kontrol istasyonları.
- Yüksek IP koruma sınıfı gerektiren gıda işleme ve paketleme makineleri.
- Metal işleme ve CNC işleme görselleştirme terminalleri.
- Su ve atık su tesisi kontrol sistemleri.
Teknik Özellikler
Üretici
| BECKHOFF |
Parça Numarası / Model
| CP7722-0001-0050 |
Ekran Boyutu
| 15 inç |
Çözünürlük
| 1024 x 768 piksel |
Muhafaza Malzemesi
| Sızdırmaz alüminyum muhafaza |
Koruma Sınıfı
| IP65 (tüm yüzeyler) |
İşlemci
| Intel Atom x5-E39xx serisi |
Sistem Belleği
| 4 GB DDR4 RAM |
Depolama
| 40 GB CFast flash bellek |
Arabirimler
| 2 x 10/100/1000BASE-T RJ45 (IP65 konnektör), 1 x RS232 seri arabirimi (DIN 12 pin - D-sub 9 pin adaptör) |
Çalışma Sıcaklığı
| 0 ile 45 degC |
Güç Kaynağı Girişi
| 24 V DC |
Montaj Yöntemi
| Arka plakada 4 x M6 x 18 mm dişli delik; montaj kolu adaptörü |
Sevkiyat Ağırlığı
| 8,0 kg |
Bağlantılar ve Arabirimler
| Konnektör Türü |
İşlev |
| 2 x RJ45 (IP65 sızdırmaz) |
Çift Gigabit Ethernet (10/100/1000 Mbps) ağ arabirimi |
| DIN 12 pin (IP65 sızdırmaz) |
RS232 seri iletişim (dahil edilen 9 pinli D-sub adaptörünü kullanır) |
| Güç Kaynağı Terminali |
24 V DC sistem güç girişi |
Montaj Talimatları
-
Montaj: Üniteyi arka plakada bulunan 4 entegre M6 x 18 mm dişli delikle sabitleyin veya belirlenmiş montaj kolu adaptörünü kullanarak takın. Montaj yapısının ünitenin ağırlığını güvenli şekilde taşıyabildiğinden emin olun.
-
Çevre koşulları: Dış alüminyum soğutma kanatçıklarının etrafında hava dolaşımını engellemeyin. Çalışma sırasında ortam sıcaklığı 0 ile 45 degC arasında olmalıdır.
-
Kablolama: Panelin genel sızdırmazlığını korumak için yalnızca IP65 dereceli endüstriyel eşleşen konnektörler ve adaptör kablolar kullanın. Elektromanyetik paraziti önlemek için iletişim hatlarının doğru şekilde ekranlandığından emin olun.
-
Topraklama: Muhafazanın, düşük dirençli bir yol üzerinden makine şasisine veya topraklama barasına doğru şekilde topraklandığından emin olun.
