Açıklama

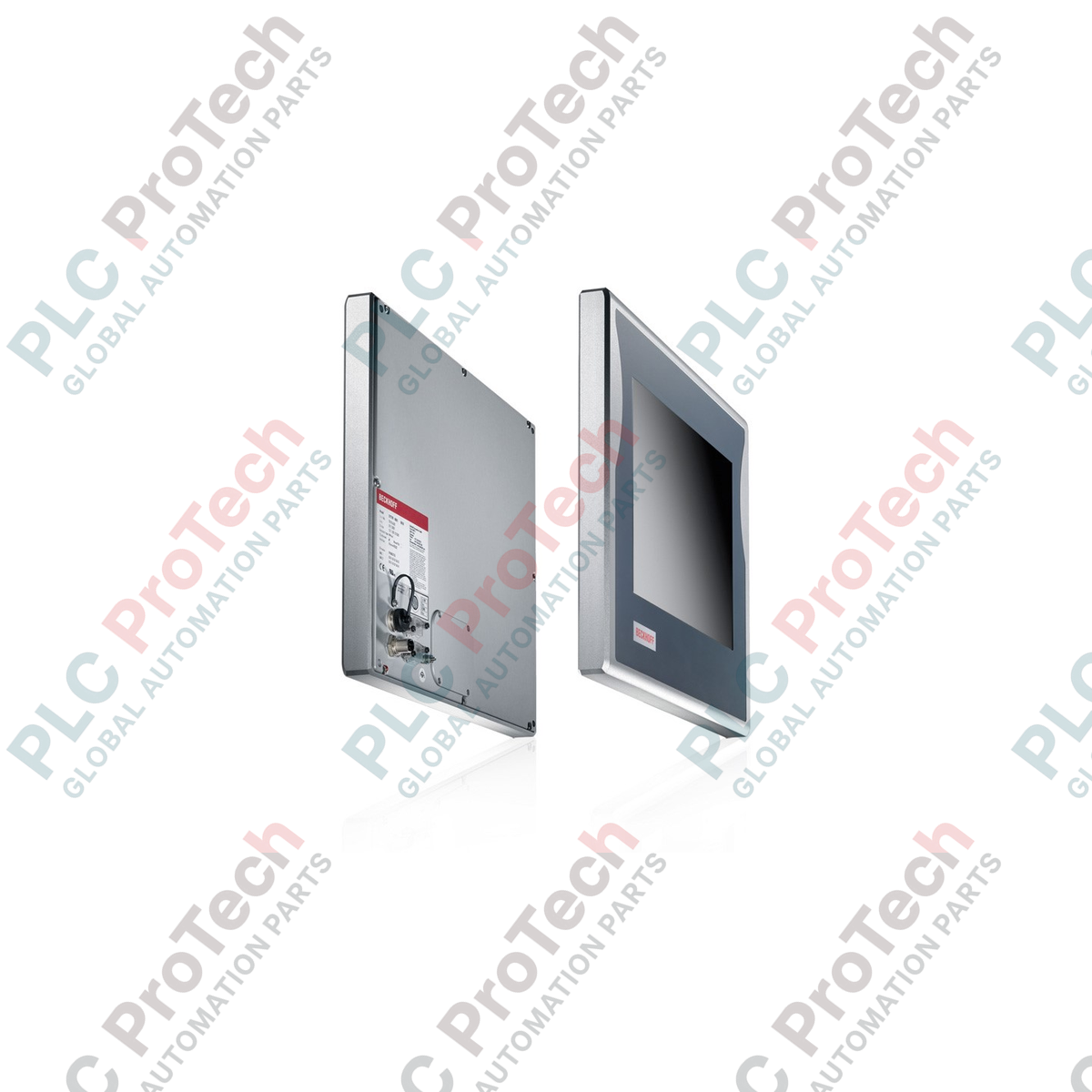

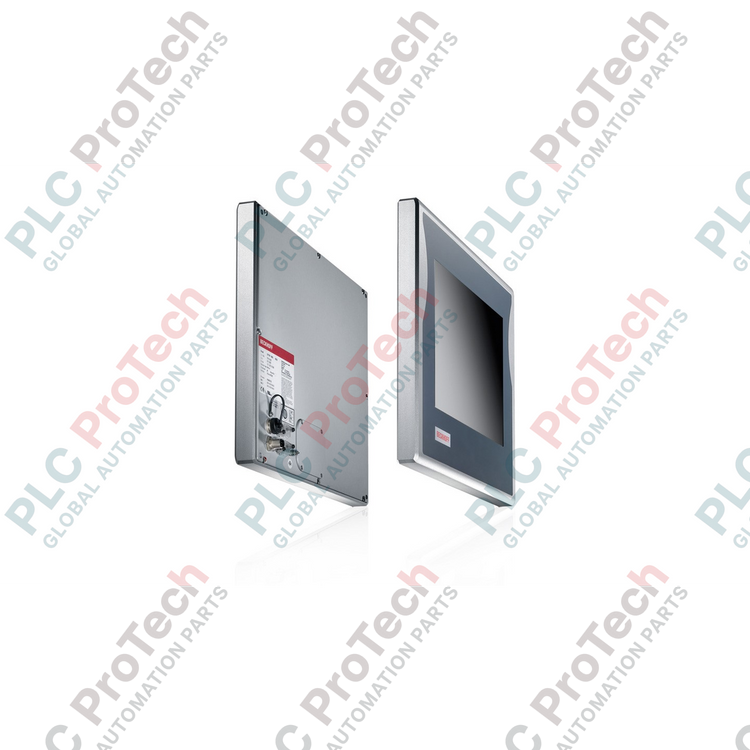

Bir montaj koluna doğrudan monte edilmek üzere tasarlanan Beckhoff CP7722-0002-0050 endüstriyel Panel PC, sağlam kontrol ve görselleştirme özelliklerini fansız, her yönden IP65 korumalı alüminyum bir gövdede bir araya getirir. Zorlu endüstriyel ortamlar için tasarlanan bu kontrol terminali, elektrik panosuna montaj gereksinimini ortadan kaldırarak alandan tasarruf sağlar ve operatörlerin makinelerle doğrudan çalışma noktasında etkileşim kurmasına olanak tanır.
Ünite, enerji tasarruflu Intel Atom x5 işlemcileri destekleyen, yüksek güvenilirlikli ve kompakt bir anakarta sahiptir. IP65 sınıfı bağlantılar için özel olarak yapılandırılmış çift Ethernet arayüzü ve bir RS232 seri bağlantı noktası sunar. Birden fazla ekran boyutu, bellek sınırı ve dokunmatik ekran seçeneğiyle esnek yapılandırma olanakları sunan bu Panel PC, modern fabrika ortamları için güvenilir bir insan-makine arayüzü (HMI) işlevi görür.
Özellikler
-
Tam IP65 Koruması: Toz geçirmezdir ve her açıdan gelen su jetlerine karşı korumalıdır; bu sayede kontrol panolarının dışına monte edilebilir.
-
Yüksek Verimli İşlem: Kararlı ve uzun süreli endüstriyel çalışma için optimize edilmiş çok çekirdekli Intel Atom x5 işlem gücü.
-
Titreşime Dayanıklı Depolama: Veri bütünlüğünü korumak için hareketli parçalar yerine güvenilir CFast flash depolama seçenekleri kullanır.
-
Endüstriyel Montaj Tasarımı: Arka plakadaki dört M6 dişli delik kullanılarak sorunsuzca monte edilir ve standart montaj kolu adaptörleriyle uyumludur.
Uygulamalar
- Otomotiv üretimi ve montaj hatları
- Gıda, içecek ve paketleme makineleri
- Kimyasal ve farmasötik işleme tesisleri
- Su arıtma ve çevre kontrol istasyonları
Teknik Özellikler
| Üretici |
Beckhoff |
| Parça Numarası / Model |
CP7722-0002-0050 |
| Kasa Malzemesi |
Alüminyum |
| Koruma Sınıfı |
IP65 (her yönden) |
| Montaj Seçenekleri |
Arka panelde 4 x M6 x 18 mm dişli delik, montaj kolu adaptörü |
| Çalışma Sıcaklığı |
0 ila 45 degC |
| İşlemci Seçenekleri |
Intel Atom x5-E3930 1.3 GHz (2 çekirdek) / Intel Atom x5-E3940 1.6 GHz (4 çekirdek) |
| Anakart Mimarisi |
Intel Atom x5-E39xx için kompakt anakart |
| Sistem Belleği |
4 GB DDR4 RAM (fabrikadan 8 GB DDR3L'ye kadar) |
| Depolama Seçenekleri |
40 GB CFast (320 GB CFast'e kadar) |
| Ethernet Arayüzleri |
2 x 10/100/1000BASE-T IP65 |
| Seri Arayüzler |
1 x RS232 seri bağlantı noktası, arka panelde DIN 12 pin IP65 (DIN 12 pin - D-sub 9 pin adaptör kablosu dahildir) |
| Güç Girişi |
24 V DC |
| İşletim Sistemi Uyumluluğu |
Windows 10 IoT Enterprise |
| Sevkiyat Ağırlığı |
5 kg |
Bağlantılar ve Arayüzler
| Arayüz Bağlantı Noktası |
Konnektör Türü |
Açıklama |
| Ethernet 1 & 2 |
RJ45 (IP65 uygulaması) |
Kontrol ve BT ağları için çift gigabit ağ bağlantısı |
| COM1 |
DIN 12 pin IP65 |
Dahil olan 9 pinli D-sub adaptör kablosuyla RS232 bağlantısı |
| Güç Kaynağı |
Standart terminal bağlantısı |
24 V DC ana çalışma girişi |
Kurulum Yönergeleri
-
Montaj: Montaj kolu adaptörünün arkadaki dört M6 dişli delik kullanılarak sağlam şekilde sabitlendiğinden emin olun. Maksimum diş derinliği olan 18 mm'yi aşmayın.
-
IP65 Sızdırmazlık: Kasanın genel çevresel koruma sınıfını korumak için yalnızca IP65 sınıfı eşleşen konnektörleri ve kullanılmayan bağlantı noktaları için toz kapaklarını kullanın.
-
Termal Yönetim: Çalışma sırasında optimum pasif ısı dağılımı sağlamak için alüminyum kasanın soğutma kanatlarının çevresinde hava akışı için yeterli boşluk bırakın.
-
Topraklama: Elektromanyetik paraziti önlemek için Panel PC'nin toprak terminalini makinenin merkezi fonksiyonel topraklama sistemine bağlayın.
