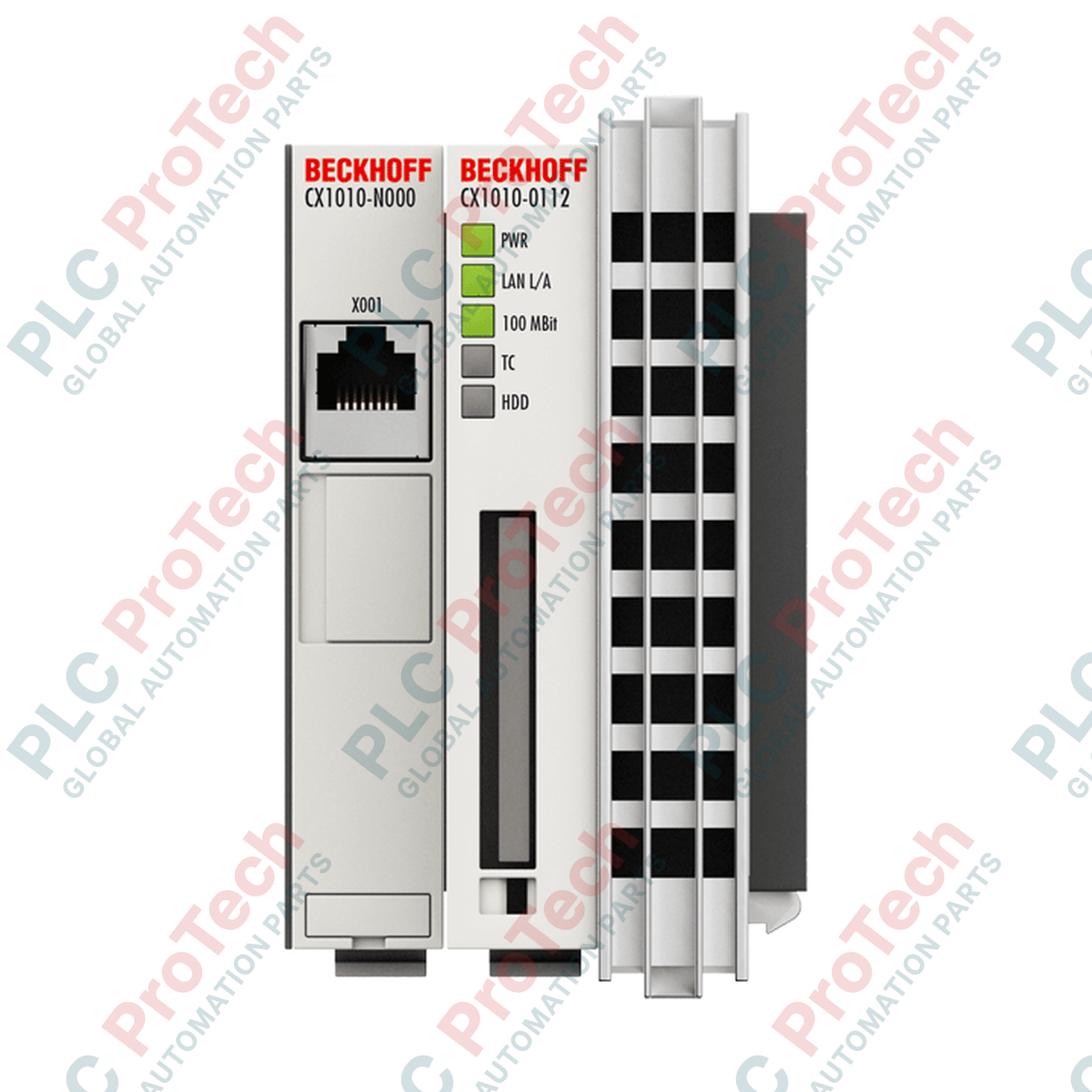

BECKHOFF CX1010-0021 CX Gömülü PC CPU Modülü

Açıklama

BECKHOFF CX1010-0021, endüstriyel kontrol uygulamalarında DIN rayına montaj için tasarlanmış modüler bir Embedded PC CPU modülüdür. Modüler CX1010 sisteminin temel işlem motoru olarak otomasyon görevlerini koordine eder ve kontrol programı mantığını yürütür. Alan tasarrufu sağlayacak şekilde tasarlanan modül, temel işlem, depolama ve iletişim kaynaklarını kompakt ve titreşime dayanıklı bir endüstriyel gövde içinde bir araya getirir.

500 MHz hızında çalışan Intel Pentium MMX uyumlu işlemci ve 256 MB dahili DDR RAM ile donatılan BECKHOFF CX1010-0021, PLC ve küçük ölçekli hareket kontrolü görevlerinin güvenilir biçimde yürütülmesini sağlar. Veri depolama ve işletim sistemi barındırma için modülde, birlikte verilen 128 MB CF kartına sahip erişilebilir bir Compact Flash Type II yuvası bulunur. Dahili 10/100 Mbit/s RJ45 Ethernet bağlantı noktası, ağ entegrasyonu, görselleştirme ve programlama arayüzleri için iletişim olanağı sunar.

Denetleyicinin fiziksel olarak genişletilmesi, PC/104 mimarisini temel alan 16 bitlik ISA sistem veri yolu üzerinden gerçekleştirilir ve komşu CX modüllerine güvenli bağlantı sağlar. CPU modülünde entegre güç kaynağı ünitesi veya doğrudan G/Ç arayüzleri bulunmadığından, uyumlu bir CX1100 serisi güç kaynağı modülüyle birlikte kullanılmalıdır. Bu kombinasyon, sistem veri yolu için gerekli elektriksel beslemeyi sağlarken E-bus (EtherCAT), K-bus (Bus Terminals) veya IP-Link bağlantıları için fiziksel arayüzler oluşturur.

Özellikler

• 500 MHz saat frekansında çalışan Intel Pentium MMX uyumlu işlemci.
• Program ve sistem belleği için 256 MB entegre DDR RAM.
• Önceden takılmış 128 MB CF kartına sahip Compact Flash Type II genişletme yuvası.
• 10/100 Mbit/s aktarım hızlarını destekleyen entegre RJ45 Ethernet arayüzü.
• Sistem tarihi ve saatinin korunmasını sağlayan, dahili pille desteklenen gerçek zamanlı saat.
• Güç, LAN etkinliği, LAN hızı, TwinCAT durumu ve flash belleğe erişimi gösteren özel tanılama LED'leri.
• 16 bit ISA (PC/104) sistem veri yolu kullanan modüler genişletme arayüzü.

Uygulamalar

• Elektrik panolarında DIN rayı montajı gerektiren modüler kontrol mimarileri.
• TwinCAT 2 kontrol çalışma zamanlarını kullanan dağıtık endüstriyel otomasyon kurulumları.
• CX1100 güç kaynağıyla birlikte kullanıldığında modüler E-bus (EtherCAT) veya K-bus (Bus Terminal) G/Ç sistemlerine doğrudan arayüz bağlantısı.
• Makinelerin, montaj hatlarının ve malzeme taşıma sistemlerinin merkezi olmayan kontrolü.

Teknik Özellikler

İşlemci ve Bellek

Arayüzler ve Tanılama

Elektrik ve Güç

Mekanik ve Çevresel

Yazılım Uyumluluğu

Kurulum Kılavuzu

1. Montajdan önce kabine ve mevcut donanıma giden tüm güç kaynaklarının tamamen enerjisiz olduğundan emin olun.
2. CPU modülünü, yerine güvenli şekilde oturtarak standart 35 mm DIN rayına (EN 60715) monte edin.
3. CPU modülünü, yan tarafta bulunan sistem veri yolu konektörü aracılığıyla uyumlu bir CX1100 serisi güç kaynağı modülüne mekanik olarak bağlayın.
4. Güç vermeden önce Compact Flash kartının Type II yuvasına tamamen takıldığından emin olun.
5. Elektromanyetik uyumluluğu sağlamak için RJ45 bağlantı noktasına blendajlı Ethernet kablosu kullanarak ağ bağlantıları yapın.
6. CX1100 güç kaynağına enerji vermeden önce tüm modüler sistem bağlantılarının düzgün şekilde hizalandığını ve kilitlendiğini doğrulayın.

Değiştirme Önerileri

Mevcut bir üniteyi yeni bir BECKHOFF CX1010-0021 ile değiştirirken TwinCAT çalışma zamanını güvenli şekilde kapatın, sistem güç kaynağını kapatın ve çalışma zamanı yapılandırmanızı, lisanslarınızı ve program dosyalarınızı içeren Compact Flash kartını çıkarın. Mevcut sistem parametrelerini korumak için kartı yeni modüle aktarın. Donanım değişimi sırasında fiziksel PC/104 sistem veri yolu konektörlerinin temiz ve tozdan arındırılmış olduğundan emin olun.

Uyumluluk ve Sertifikalar

• CE Uyumlu
• UL Listeli
