BECKHOFF EL3174 EtherCAT Terminal

SKU EL3174

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: EL3174
Origin Almanya
Ürün Türü: EtherCAT Terminalleri
Ödeme: T/T, Western Union
Ağırlık: 2.0 kg
Boyutlar: 12 mm x 100 mm x 68 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

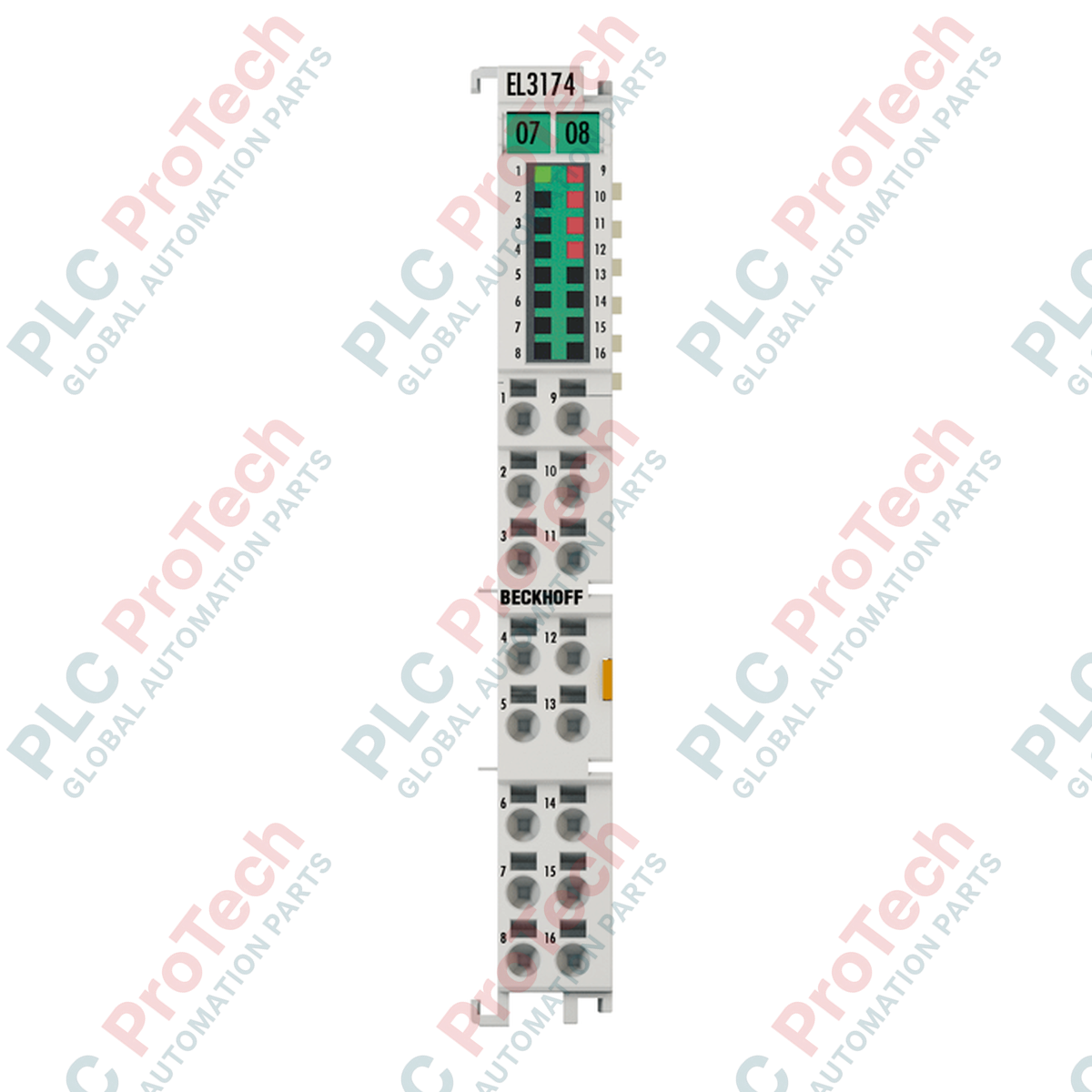

BECKHOFF EL3174, EtherCAT G/Ç sistemi için tasarlanmış dört kanallı bir analog giriş terminalidir. Bu çok işlevli terminal, 16 bit çözünürlükle artı/eksi 10 V ve artı/eksi 20 mA gibi girişleri destekleyerek gerilim ve akım aralıklarındaki sinyalleri işler. Yüksek Yoğunluklu gövde serisinin bir parçası olan cihaz, dört bağımsız kanalı 12 mm'lik dar bir modül genişliğinde birleştirir ve çok kanallı analog veri toplama gerektiren, alanın kısıtlı olduğu kontrol panoları için son derece uygundur.

Terminal, hem diferansiyel gerilim ölçümlerini hem de tek uçlu akım ölçümlerini destekleyen parametrelenebilir giriş türlerine sahiptir. Mikrosaniyenin altında hassasiyet sunan dağıtık saat desteğiyle donatılan EL3174, dağıtılmış otomasyon düğümleri arasında senkronize örnekleme olanağı sağlar. Kurulum sırasında manuel adresleme veya fiziksel yapılandırma anahtarları gerektirmeden proses verilerini EtherCAT E-bus üzerinden iletir.

Özellikler

Kompakt 12 mm Yüksek Yoğunluklu gövdede dört bağımsız analog giriş kanalı
Gerilim (-10/0 ila +10 V) ve akım (-20/0/+4 ila +20 mA) için parametrelenebilir ölçüm aralıkları
Yüksek hassasiyetli ölçüm verisi toplama için işaret dahil 16 bit çözünürlük
Senkronize veri toplama için 1 mikrosaniyenin altında hassasiyetle dağıtık saat desteği
ExtendedRange desteğinin yanı sıra seçilebilir FIR ve IIR giriş filtreleri
En iyi veri aktarımı için standart ve kompakt proses görüntüsü yapılandırmaları
Görsel kanal ve tanılama izleme için sinyal durumu LED'leri

Uygulamalar

Endüstriyel otomasyon ve makine kontrolünde hassas analog sensör izleme
Test tezgâhlarında ve laboratuvar kurulumlarında çok kanallı gerilim ve akım sinyali toplama
Dağıtılmış EtherCAT ağ topolojileri genelinde senkronize veri kaydı
Yapılandırılabilir filtre özellikleri ve yüksek çözünürlük gerektiren proses izleme uygulamaları

Teknik Özellikler

Genel

Parametre	Teknik Özellikler
Üretici	BECKHOFF
Tam Model	EL3174
Ürün Türü	EtherCAT Terminali
Giriş Sayısı	4
Tasarım Şekli	Sinyal LED'lerine sahip HD (Yüksek Yoğunluklu) gövde
Menşei Ülke	Almanya

Sinyal ve G/Ç

Parametre	Teknik Özellikler
Teknoloji	U diferansiyel, I tek uçlu
Sinyal Türü	Diferansiyel (gerilim), tek uçlu (akım)
Nominal Ölçüm Aralığı (Gerilim)	-10/0 ila +10 V
Nominal Ölçüm Aralığı (Akım)	-20/0/+4 ila +20 mA
Teknik Ölçüm Aralığı (Gerilim)	-10,73 ila +10,73 V
Teknik Ölçüm Aralığı (Akım)	-21,47 ila +21,47 V
Çözünürlük	16 bit (işaret dahil)
Ölçüm Hatası	< artı/eksi %0,3 (tam skala değerine göre)
Dönüşüm Süresi	Minimum 150 mikrosaniye
Giriş Filtresi Sınır Frekansı	5 kHz
Dahili Direnç	> 200 kohm (gerilim) \| tipik 85 ohm (akım)
Ortak Mod Gerilimi (UCM)	Maks. 35 V (gerilim ölçümü)
Dielektrik Dayanım	Maks. 30 V (akım ölçümü)

Elektriksel ve Güç

Parametre	Teknik Özellikler
Güç Kaynağı	E-bus üzerinden
E-bus Akım Tüketimi	Tipik 200 mA
Güç Kontaklarının Akım Yükü	Imax: 10 A
Elektriksel İzolasyon	500 V (E-bus / sinyal gerilimi)

Haberleşme ve Performans

Parametre	Teknik Özellikler
Dağıtılmış Saatler	Evet
Dağıtılmış Saat Hassasiyeti	<< 1 mikrosaniye
Proses Görüntüsünde Bit Genişliği	Girişler: 16 bayt
Konfigürasyon	Adres veya konfigürasyon ayarı gerekmez
Özel Özellikler	U/I parametrelenebilir, ExtendedRange, standart ve kompakt proses görüntüsü, etkinleştirilebilir FIR/IIR filtreleri

Bağlantı ve Mekanik

Parametre	Teknik Özellikler
Bağlantı Teknolojisi	Tornavida ile yaylı çalıştırma
Tek Damarlı İletken Kesiti	0.08 ila 1.5 mm2 (AWG 28 ila 16)
Çok Damarlı İletken Kesiti	0.25 ila 1.5 mm2 (AWG 22 ila 16)
Yüksüklü İletken Kesiti	0.14 ila 0.75 mm2 (AWG 26 ila 19)
Soyma Uzunluğu	8 ila 9 mm
Boyutlar (G x Y x D)	12 mm x 100 mm x 68 mm
Net Ağırlık	Yaklaşık 65 g
Montaj	Kilitli, EN 60715'e uygun 35 mm DIN rayı üzerine

Çevresel ve Uygunluk

Parametre	Teknik Özellikler
Çalışma Sıcaklık Aralığı	-25 ila +60 degC
Depolama Sıcaklık Aralığı	-40 ila +85 degC
Bağıl Nem	%95, yoğuşmasız
Koruma Derecesi	IP20
Titreşim ve Şok Dayanımı	EN 60068-2-6 / EN 60068-2-27 standardına uygundur
EMC Bağışıklığı ve Emisyonu	EN 61000-6-2 / EN 61000-6-4 standardına uygundur
Onaylar ve İşaretler	CE, UL, ATEX, IECEx, cFMus
Ex İşareti (cFMus)	Sınıf I, Bölüm 2, Gruplar A, B, C, D; Sınıf I, Bölge 2, AEx ec IIC T4 Gc

Kurulum Talimatları

Kurulum veya kablolama çalışmasına başlamadan önce tüm kontrol sisteminin ve ilgili güç kaynaklarının enerjisiz olduğundan emin olun.
BECKHOFF EL3174 terminal muhafazasını ve bağlantı noktalarını taşıma sırasında oluşmuş hasar belirtileri açısından inceleyin.
Terminali, EN 60715'e uygun standart 35 mm DIN rayına, entegre kilitleme mekanizmasını kullanarak yerine güvenli biçimde oturtun. Çift yuva ve anahtar bağlantısı üzerinden yan yana doğru kenetlenmeyi sağlayın.
Saha iletkenlerini önerilen 8 ila 9 mm uzunluğa kadar soyun. Tek damarlı, çok damarlı veya yüksüklü kabloları uygun bir tornavida kullanarak yaylı bağlantı noktalarına yerleştirin.
Terminal atamasını ve sinyal kablolarını sistem şemalarına göre doğrulayın; diferansiyel gerilim ile tek uçlu akım döngüleri arasında uygun ayrım olduğundan emin olun.
E-bus bağlantılarının ve güç kontak köprülerinin bitişik terminaller arasında doğru şekilde oturduğunu doğrulayın.
Sistem gücünü geri yükleyin ve entegre kanal sinyali LED'lerini ve TwinCAT mühendislik ortamını kullanarak çalışma durumunu doğrulayın.
