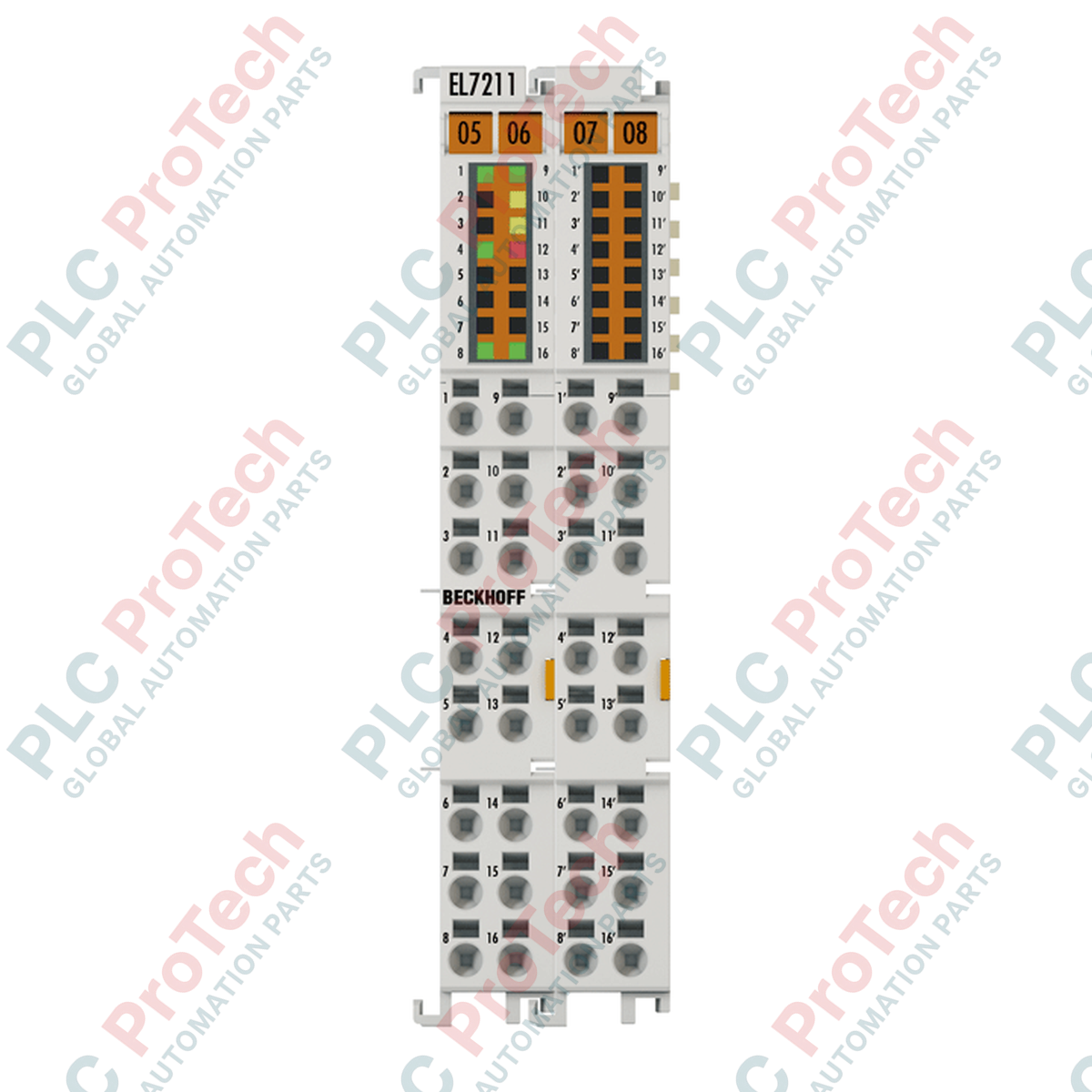

Kompakt sürücü teknolojisinin standart EtherCAT I/O mimarisine doğrudan entegrasyonu, Beckhoff EL7211 servo motor terminaliyle sağlanır. Bu yüksek yoğunluklu 12 mm modül, 48 V DC'ye ve sürekli çıkışta 4,5 A RMS'ye kadar kalıcı mıknatıs uyarımlı üç fazlı senkron motorları (servo motorları) kontrol etmek üzere tasarlanmış eksiksiz bir 1 kanallı hareket arayüzü sunar. Özel bir resolver geri besleme arayüzü, entegre 24 V DC motor freni denetleyicisi ve yüksek frekanslı PWM anahtarlama içeren bu terminal, modüler I/O segmentinden doğrudan hassas alan yönlendirmeli akım ve hız kontrolü sağlar.
| Parametre | Teknik Özellik |
|---|---|
| Üretici | Beckhoff |
| Model Numarası | EL7211 |
| Yük Türü | Kalıcı mıknatıs uyarımlı üç fazlı senkron motor |
| Kanal Sayısı | 1 |
| Geri Besleme Arayüzü | 1 x Resolver geri besleme girişi |
| Besleme Gerilimi (Elektronik) | 24 V DC (güç kontakları üzerinden) |
| Besleme Gerilimi (Güç) | 8 ila 48 V DC (harici güç kaynağı gerekir) |
| Çıkış Akımı (RMS) | Sürekli 4,5 A |
| Tepe Çıkış Akımı (RMS) | 1 saniyeye kadar süreyle maksimum 9,0 A |
| Akım Tüketimi (E-bus) | Tipik 120 mA |
| Akım Tüketimi (Güç Kontakları) | Tipik 50 mA + motor freni tutma akımı |
| Döner Alan Frekansı | 0 ila 599 Hz |
| PWM Saat Frekansı | 16 kHz |
| Akım Denetleyici Frekansı | 32 kHz |
| Motor Freni Çıkışı | 24 V DC, maksimum 0,5 A |
| Elektriksel İzolasyon | 500 V RMS (E-bus ile saha potansiyeli arasında) |
| Çalışma Sıcaklığı | 0 ila +55 °C |
| Depolama Sıcaklığı | -25 ila +85 °C |
| Bağıl Nem | %95, yoğuşmasız |
| Giriş Koruma Derecesi | IP20 |
| Boyutlar (G x Y x D) | 12 mm x 100 mm x 68 mm |
| Ağırlık | Yaklaşık 95 g |
| Sevkiyat Ağırlığı (Tahmini) | 2,0 kg (koruyucu sistem ambalajıyla) |
EL7211, standart Beckhoff EtherCAT Coupler topolojileriyle (EK1100 veya EK1200 gibi) sorunsuz şekilde çalışır. Eski hareket terminallerini değiştirirken, TwinCAT sistem yöneticisi yapılandırmalarınızın yedek ünitenin revizyon düzeyiyle eşleşecek şekilde güncellendiğinden emin olun. Resolver sistemleri için EL7211'i standartlaştırın; enkoder geri besleme arayüzleri için alternatif EL7201 veya EL7221 serilerini değerlendirin.
Birden fazla EL7211 terminali yüksek yüklerde, sürekli 4,5 A sınırına yaklaşırken yan yana çalıştırıldığında, kapalı elektrik panolarındaki ısı dağılımı sıkı şekilde yönetilmelidir. Yüksek sürekli çıkış akımı, 12 mm'lik muhafaza içinde bölgesel ısı üretir. Termal açma hatalarını (TwinCAT'te aşırı sıcaklık hataları) önlemek için yeterli havalandırma akışı sağlayın veya bitişik yüksek güçlü hareket segmentleri arasına termal ayırma terminalleri (standart geçiş klemensleri gibi) takın.
Hem resolver geri besleme sinyali hem de motor fazları için daima yüksek kaliteli, çift ekranlı bükümlü çift kablo kullanın. Yüksek frekanslı PWM anahtarlama gürültüsünü azaltmak için kablo ekranlarını terminal rayı girişinin yakınındaki toprak düzlemine doğrudan bağlayın. Hatalı topraklama düzenleri genellikle enkoder sapma hataları veya yüksek ivmelenme profilleri sırasında kararsız konum geri besleme döngüsü tepkileri olarak ortaya çıkar.
KRİTİK UYARI: ELEKTRİKSEL TEHLİKE
Modülü monte etmeden, çıkarmadan veya kablolamadan önce tüm 24 V DC kontrol gücü ve 48 V DC harici motor gücü kaynaklarını yalıtın. Yüksek gerilimli artık yükler hassas sürücü elektroniklerini tahrip edebilir ve saha personeli için ciddi elektrik çarpması tehlikesi oluşturabilir.
EL7211'i EN 60715'e uygun standart 35 mm DIN rayına monte edin. Çift yuva ve anahtar bağlantısı yanındaki EtherCAT terminaline güvenli şekilde kilitlenene kadar üniteyi ray boyunca yatay olarak kaydırın.
Kablo uçlarını hazırlayın. Yaylı klemensleri çalıştırmak için düz uçlu bir tornavida kullanın. Tek telli veya esnek iletkenlerin yalıtımını tam 8–9 mm sıyırın. Kablo kesitleri, iletken tipine bağlı olarak 0,08–1,5 mm² (AWG 28–16) aralığında olmalıdır.
Harici 8–48 V DC motor güç kaynağını, kutupların doğru olduğundan emin olarak belirtilen güç kontaklarına bağlayın. Servomotor güç fazlarını, resolver geri besleme kanallarını ve 24 V mekanik fren hattını doğrudan HD konnektör dizisine bağlayın.
Önce sistem LED'leri üzerinden E-bus ağ iletişiminin başarılı olduğunu doğrulamak için bus beslemesini uygulayın, ardından harici alan sürücüsü güç kontaklarına enerji verin.
