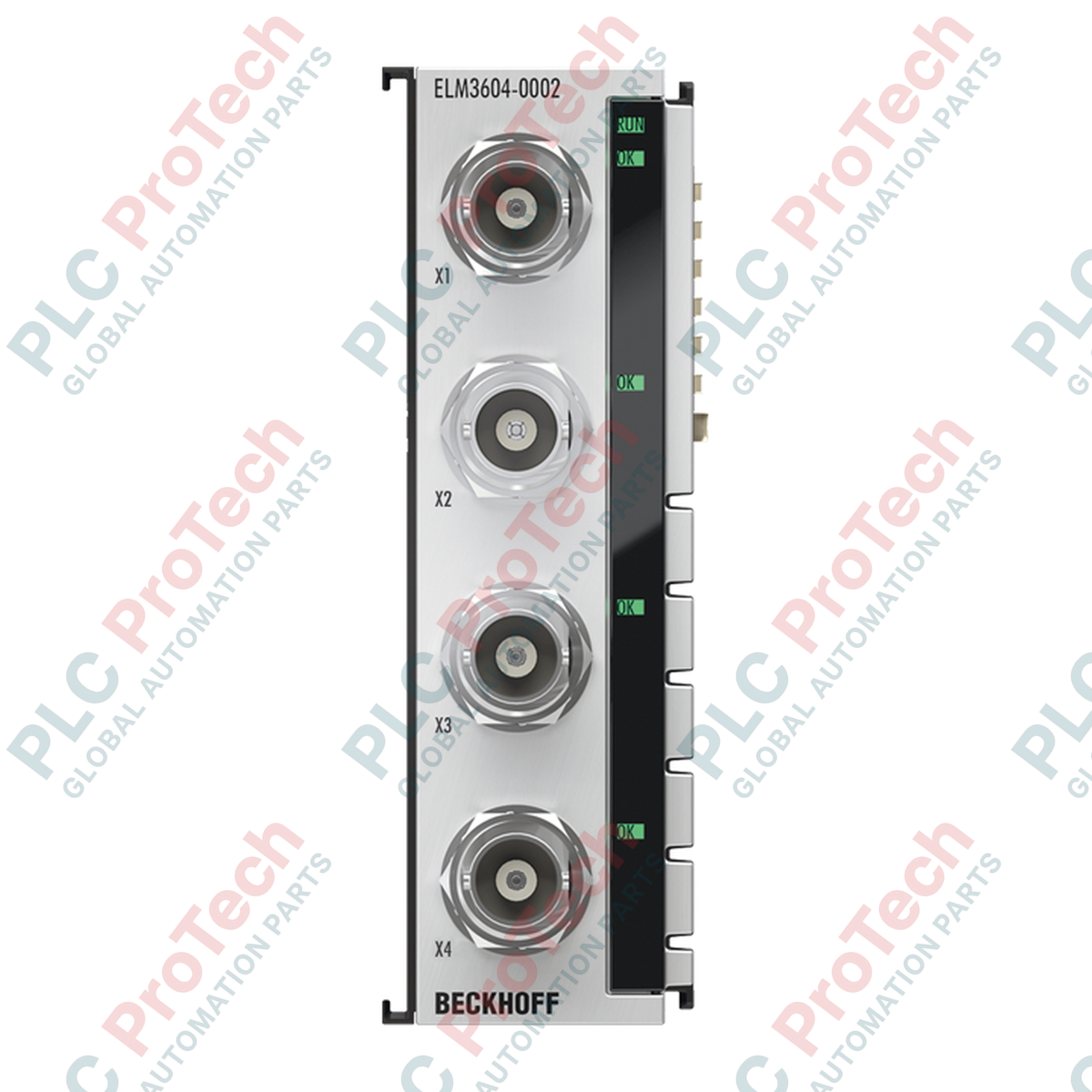

BECKHOFF ELM3604-0002 EtherCAT Terminal

SKU ELM3604-0002

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: ELM3604-0002
Origin Almanya
Ürün Türü: EtherCAT Terminalleri
Ödeme: T/T, Western Union
Ağırlık: 0.35 kg
Boyutlar: 30 mm x 100 mm x 95 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

BECKHOFF ELM3604-0002, yüksek hızlı dinamik ölçüm uygulamaları için özel olarak tasarlanmış, yüksek hassasiyetli 4 kanallı analog giriş EtherCAT Terminalidir. Bu ölçüm modülü IEPE (Entegre Elektronik Piezo-Elektrik) sensörleri, ivmeölçerler ve gerilim sinyalleriyle doğrudan arabirim kuracak şekilde tasarlanmıştır; bu da onu yüksek doğruluklu endüstriyel titreşim analizi, akustik ve yapısal durum izleme için ideal bir seçenek hâline getirir.

Dayanıklı çinko döküm gövdeye sahip BECKHOFF ELM3604-0002, üstün ekranlama ve ısı dağıtımı özellikleri sunar. 24 bit çözünürlükte kanal başına 20 ksps'ye kadar yüksek hızlı eş zamanlı örnekleme sağlar. Entegre tek uçlu 2 telli BNC arabirimleriyle terminal, hassas ölçüm ortamlarında güvenli bağlantı ve optimum sinyal yolu bütünlüğü garanti eder.

Bu terminal; serbest sayısal filtre, TrueRMS hesaplamaları, integrasyon/türev alma, doğrusal olmayan ölçeklendirme ve PeakHold dahil gelişmiş yerleşik DSP (Dijital Sinyal İşleme) işlevleriyle donatılmıştır. Bu entegre matematik işlevleri, doğrudan donanım üzerinde merkezi EtherCAT master denetleyicisinin CPU yükünü önemli ölçüde azaltan merkezi olmayan ön işleme olanağı sağlar.

Özellikler

IEPE ve gerilim ölçümlerini destekleyen dört bağımsız, yüksek hassasiyetli analog giriş kanalı.
Kanal başına 20 ksps'ye kadar hızlı eş zamanlı örnekleme hızları (50 µs çevrim süresi).
Entegre işaret bitiyle yüksek çözünürlüklü 24 bit analogdan dijitale dönüştürme.
Güvenilir tek uçlu 2 telli kablolama için korumalı BNC bağlantı teknolojisi.
Esnek sinyal işleme yapılandırmaları için n = 1 ile 100 arasında seçilebilir aşırı örnekleme katsayısı.
TrueRMS, PeakHold, doğrusal olmayan ölçeklendirme ve özel sayısal filtreler dahil yerleşik sinyal işleme özellikleri.
1 µs'nin altında senkronizasyon doğruluğuyla Dağıtılmış Saatler (DC) desteği.
Entegre durum ve tanılama LED'lerine sahip dayanıklı çinko döküm metal gövde.

Uygulamalar

Dönen makinelerin endüstriyel durum izleme ve önleyici bakımı.
Yüksek hızlı titreşim analizi ve yapısal sağlık izleme.
Akustik testler, gürültü ölçümü ve dinamik yük değerlendirmesi.
Yüksek hassasiyetli, senkronize analog sinyal alımı gerektiren test tezgâhı işlemleri.

Teknik Özellikler

Genel Teknik Özellikler
Üretici	BECKHOFF
Model	ELM3604-0002
Gövde Malzemesi	Çinko döküm
Boyutlar (G x Y x D)	30 mm x 100 mm x 95 mm
Montaj	Kilitleme mekanizmalı 35 mm DIN rayı (EN 60715'e uygun)
Ağırlık	Yaklaşık 350 g

Sinyal ve Arayüz
Kanal Sayısı	4
Giriş Teknolojisi	IEPE, gerilim ölçümü
Sinyal Türü	Tek uçlu
Bağlantı Teknolojisi	2 telli
Bağlantı Tipi	BNC, ekranlı
Çözünürlük	24 bit (işaret dahil)
İç Direnç	> 2 MOhm

Performans ve İşleme
Maks. Örnekleme Hızı	Kanal başına 50 µs / 20 ksps (eş zamanlı)
Aşırı Örnekleme Faktörü	n = 1 ila 100 (seçilebilir)
Dağıtılmış Saatler	Evet, doğruluk < 1 µs
Özel DSP İşlevleri	ExtendedRange %107, serbest sayısal filtre, TrueRMS, integratör/türevleyici, doğrusal olmayan ölçekleme, PeakHold
Ölçüm Hatası	Belirtilen ölçüm aralıklarında (DC) tipik < ±100 ppm/±%0,01
Sıcaklık Katsayısı	Tipik < 10 ppm/K

Elektriksel Parametreler
E-bus Akım Tüketimi	Tipik 650 mA
Termal Dağılım	Tipik 3 W
Elektriksel İzolasyon Kanal/Bus	707 V DC (tip testi)
Elektriksel İzolasyon Kanal/SGND	707 V DC (tip testi)

Çevresel Parametreler
Çalışma Sıcaklığı	-25 ila +60 degC
Depolama Sıcaklığı	-40 ila +85 degC
Onaylar ve İşaretler	CE, UL

Montaj Kılavuzu

Modülleri monte etmeden veya sökmeden önce EtherCAT sistemine ve E-bus segmentine giden güç beslemesinin tamamen kesildiğinden emin olun.
Montajdan önce BECKHOFF ELM3604-0002 üzerinde görünür fiziksel hasar olup olmadığını inceleyin.
Modülü, yerine güvenli şekilde kilitlenene kadar standart 35 mm DIN rayına (EN 60715'e uygun) takın.
Çift yuva ve anahtar bağlantı mekanizmalarını kullanarak bitişik terminallerin yan yana konumunu sabitleyin.
Standart ekranlı BNC kablolarını giriş portlarına bağlayın. Hassas dinamik ölçümlerde sinyal bütünlüğünü korumak için her zaman ekranlı kablo kullanın.
Yüksek hassasiyetli IEPE sensör okumalarını bozabilecek topraklama döngülerini önlemek için sistemin topraklama yolunu doğrulayın.
E-bus'a güç verin ve TwinCAT System Manager üzerinden yazılım yapılandırması ile terminal eşlemesini gerçekleştirin.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary measurement application of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 is a high-precision, 4-channel analog input terminal primarily designed for IEPE sensor and accelerometer measurements, commonly utilized in vibration monitoring, acoustic analysis, and mechanical condition testing.

What connector interface does the BECKHOFF ELM3604-0002 feature?

The BECKHOFF ELM3604-0002 is equipped with four shielded BNC connector interfaces, enabling standard, low-noise single-ended 2-wire connections to dynamic sensors.

What is the maximum sampling rate of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 supports a maximum sampling rate of up to 20 ksps (50 µs) per channel simultaneously, with selectable oversampling factors ranging from 1 to 100.

Does the BECKHOFF ELM3604-0002 provide integrated signal processing?

Yes, the BECKHOFF ELM3604-0002 features advanced decentralized DSP capabilities, including TrueRMS calculation, PeakHold, non-linear scaling, integrators/differentiators, and custom numeric filters.

What are the power requirements of the BECKHOFF ELM3604-0002?

The BECKHOFF ELM3604-0002 draws power via the E-bus, with a typical current consumption of 650 mA and a thermal dissipation rating of approximately 3 W.
