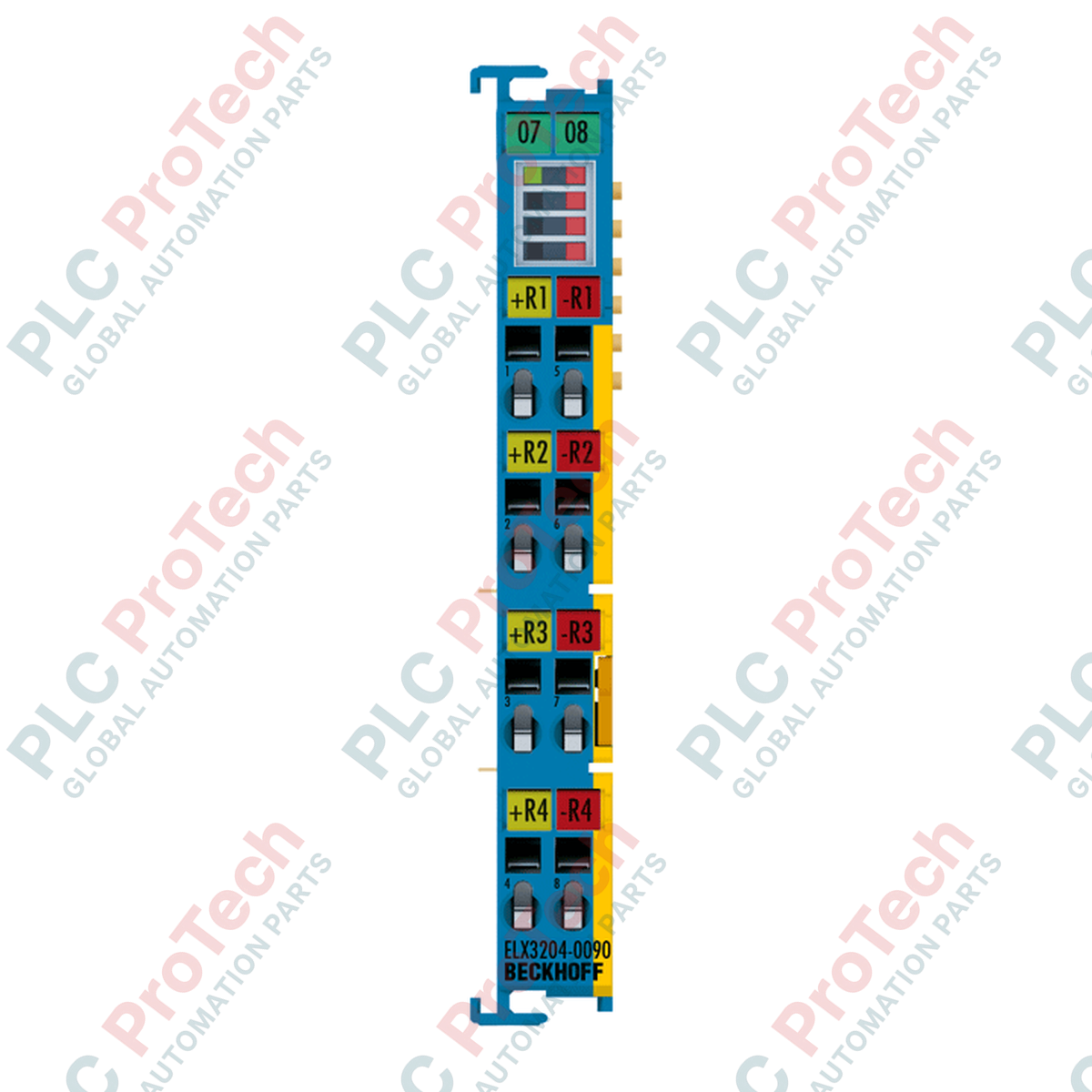

BECKHOFF ELX3204-0090 EtherCAT Terminali

SKU ELX3204-0090

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: ELX3204-0090
Menşei ülke:Almanya
Ürün Türü: EtherCAT Terminalleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Boyutlar: 12 mm x 100 mm x 68 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

BECKHOFF ELX3204-0090, Zone 0/20 veya 1/21 olarak sınıflandırılan tehlikeli alanlarda bulunan Direnç Sıcaklık Dedektörlerinin (RTD) doğrudan bağlantısı için tasarlanmış, kendinden emniyetli (Ex i) 4 kanallı analog girişli bir EtherCAT Terminalidir. Bu model, standart sinyallerin PL d veya SIL 2'ye kadar güvenlik uygulamalarındaki güvenlik odaklı görevlerde kullanılmasını sağlayan entegre TwinSAFE SC (Tek Kanal) teknolojisine sahiptir.

2 telli bağlantı şemasıyla çalışan BECKHOFF ELX3204-0090, 16 bit yüksek çözünürlüklü sıcaklık ve direnç ölçümleri sağlar. Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 ve Ni1000 dahil olmak üzere çok çeşitli sensör türlerini ve genel direnç ölçümlerini destekler. Karakteristik eğrilerin doğrusallaştırılması ve dijital filtreleme, ana denetleyicideki işlem yükünü en aza indirmek için doğrudan terminal içinde gerçekleştirilir.

Kompakt 12 mm'lik mekanik form faktörüne sahip terminal, doğrudan Beckhoff EtherCAT E-bus sistemine bağlanır. Uygun tehlikeli alan izolasyonunu sağlamak için saha tarafı güç kontakları, ELX9560 kendinden emniyetli güç besleme terminali kullanılarak beslenmelidir. Entegre tanı LED'leri, kolay hata ayıklama ve saha devreye alma için anlık durum izleme olanağı sunar.

Özellikler

Zone 0/20 veya 1/21 ortamları için dört diferansiyel kendinden emniyetli (Ex i) analog giriş.
PL d / SIL 2'ye kadar güvenlik odaklı sistem görevlerini desteklemek için TwinSAFE SC teknolojisi entegrasyonu.
Pt ve Ni RTD sensörlerinin, direnç transmiterlerinin ve KT(Y) sensörlerinin doğrudan bağlantısı.
Yapılandırılabilir dahili dönüşüm süreleriyle 16 bit analogdan dijitale çözünürlük.
Sensör karakteristiklerinin entegre doğrusallaştırılması ve dijital giriş filtreleri.
Saha tarafı potansiyeli ile dahili E-bus arasında elektriksel izolasyon.
Hızlı sorun giderme için durum ve hata tanı LED'leri.

Uygulamalar

Kimya, ilaç ve gaz işleme tesislerinde proses döngülerinin doğrudan sıcaklık izlemesi.
Patlayıcı gaz veya toz bölgelerinde kendinden emniyetli RTD ölçüm arayüzleri.
TwinSAFE SC güvenlik mimarileri içinde standart RTD sinyallerini kullanarak güvenlikle ilgili proses izleme.
Tehlikeli ortam makine konseptlerinde dağıtılmış sıcaklık kaydı.

Teknik Özellikler

Parametre	Teknik özellik
Üretici	BECKHOFF
Tam Model	ELX3204-0090
Ürün Türü	TwinSAFE SC özellikli kendinden güvenli RTD Girişi EtherCAT Terminali
Giriş Sayısı	4 diferansiyel giriş
Bağlantı Yöntemi	2 telli
Sensör Uyumluluğu	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KT(Y) sensörleri, direnç ölçümü (10 Ohm ila 4 kOhm)
Ölçüm Aralığı	-200 ila +850 Celsius (Pt sensörleri), -60 ila +250 Celsius (Ni sensörleri)
Çözünürlük	16 bit (basamak başına 0,01 Celsius'a kadar, varsayılan 0,1 Celsius)
Ölçüm Hatası	Tam ölçek değerinin +/-%0,3'ünden az
Giriş Filtresi Sınır Frekansı	tipik 1 kHz
Dönüşüm Süresi	10 ila 3300 ms (ayarlanabilir, varsayılan 270 ms)
Güç Beslemesi	E-bus ve güç kontakları üzerinden
E-bus Akım Tüketimi	tipik 70 mA
Güç Kontaklarının Akım Tüketimi	tipik 10 mA (ELX9560 güç beslemesi üzerinden)
TwinSAFE SC Güvenlik Seviyesi	PL d'ye kadar (EN ISO 13849-1) / SIL 2 (IEC 61508)
Boyutlar (W x Y x D)	12 mm x 100 mm x 68 mm
Çalışma Sıcaklığı	-25 ila +60 Celsius
Depolama Sıcaklığı	-40 ila +85 Celsius
Bağıl Nem	%95, yoğuşmasız
Koruma Sınıfı	IP20
Onaylar ve İşaretlemeler	CE, UL, ATEX, IECEx, cFMus

Kurulum Kılavuzu

Montaj veya bakım işleminden önce tüm elektrikli bileşenlerin ve gelen güç kaynaklarının enerjisinin tamamen kesildiğinden emin olun.
Doğru hizalama için çift yuva ve anahtar tasarımını kullanarak terminali standart 35 mm DIN rayına (EN 60715) monte edin.
Saha tarafındaki güç kontaklarının aynı segmentte bulunan doğrulanmış bir BECKHOFF ELX9560 güç besleme terminalinden beslendiğinden emin olun.
RTD sensörlerini yaylı terminalleri kullanarak bağlayın. Sinyal gürültüsünü önlemek için standart 2 telli terminal yapılandırmasını izleyin.
Kendinden güvenli (Ex i) elektrik tesisatlarında fiziksel izolasyon ve kablo ayırmayla ilgili tüm yerel düzenlemelere uyun.
Sistemi başlatmadan önce TwinCAT projenizde sensör tipi, filtreler ve TwinSAFE SC tanılamaları dahil yapılandırma parametrelerini doğrulayın.

Değiştirme Önerileri

BECKHOFF ELX3204-0090 değiştirirken önce terminal segmentinin tamamının enerjisini kesin. Yaylı terminalleri ayırmadan önce tüm terminal-sensör kablolamasını belgeleyin. Yedek cihaz, özgün yapılandırma ve güvenlik entegrasyonu seviyesiyle eşleşmelidir. Uygun TwinSAFE SC doğrulama durumunu korumak için TwinCAT projenizin ve Safety PLC yapılandırmalarınızın yeni donanım revizyonuna göre güncellendiğinden veya doğrulandığından emin olun.

FAQ

BECKHOFF ELX3204-0090'ın temel işlevi nedir?

BECKHOFF ELX3204-0090, Zone 0/20 veya 1/21 tehlikeli ortamlarında bulunan dirençli sıcaklık dedektörleriyle (RTD'ler) yüksek çözünürlüklü sıcaklık ölçümleri gerçekleştirmek üzere tasarlanmış, kendinden emniyetli (Ex i) 4 kanallı analog giriş terminalidir.

Bu terminaldeki -0090 son eki neyi belirtir?

-0090 son eki, BECKHOFF ELX3204-0090'ın TwinSAFE SC (Single Channel) teknolojisine sahip olduğunu belirtir. Bu teknoloji, standart analog sinyal verilerinin PL d veya SIL 2'ye kadar güvenlik odaklı kontrol sistemlerine güvenli şekilde iletilmesini ve bu sistemlerde kullanılmasını sağlar.

BECKHOFF ELX3204-0090 hangi sensör türlerini destekler?

BECKHOFF ELX3204-0090, çeşitli Pt sensörlerini (Pt100, Pt200, Pt500, Pt1000), Ni sensörlerini (Ni100, Ni120, Ni1000), KT(Y) sensörlerini ve 10 Ohm ile 4 kOhm arasındaki genel direnç ölçümlerini destekler.

BECKHOFF ELX3204-0090 belirli bir güç terminali gerektirir mi?

Evet, güvenlik bariyeri uyumluluğunu korumak için BECKHOFF ELX3204-0090'ın saha tarafındaki güç kontaklarına ELX9560 kendinden emniyetli güç besleme terminali üzerinden güç sağlanması gerekir.

BECKHOFF ELX3204-0090 ile 2 telli bağlantıları kullanabilir miyim?

Evet, BECKHOFF ELX3204-0090, 4 diferansiyel RTD giriş kanalıyla arabirim oluşturmak için 2 telli bağlantı yöntemini kullanır.
