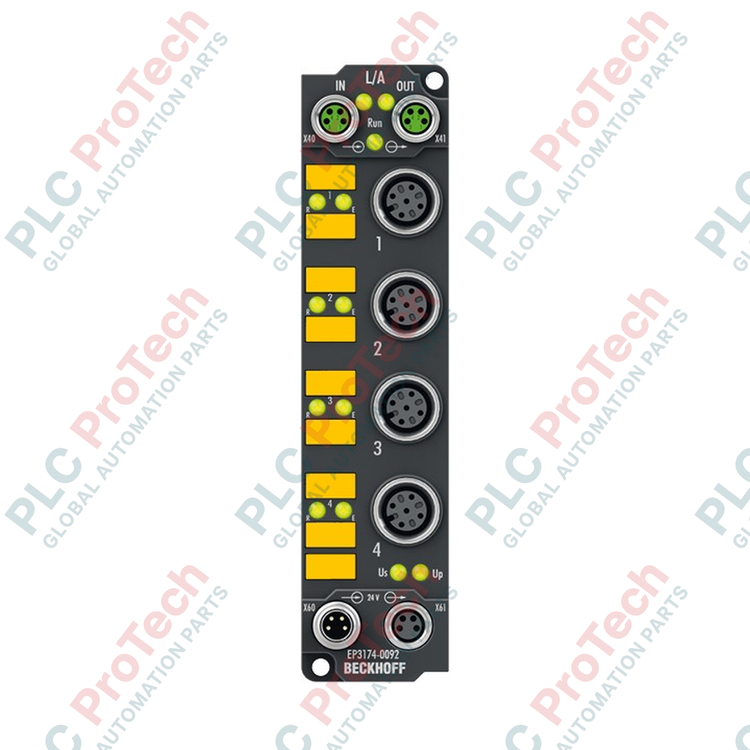

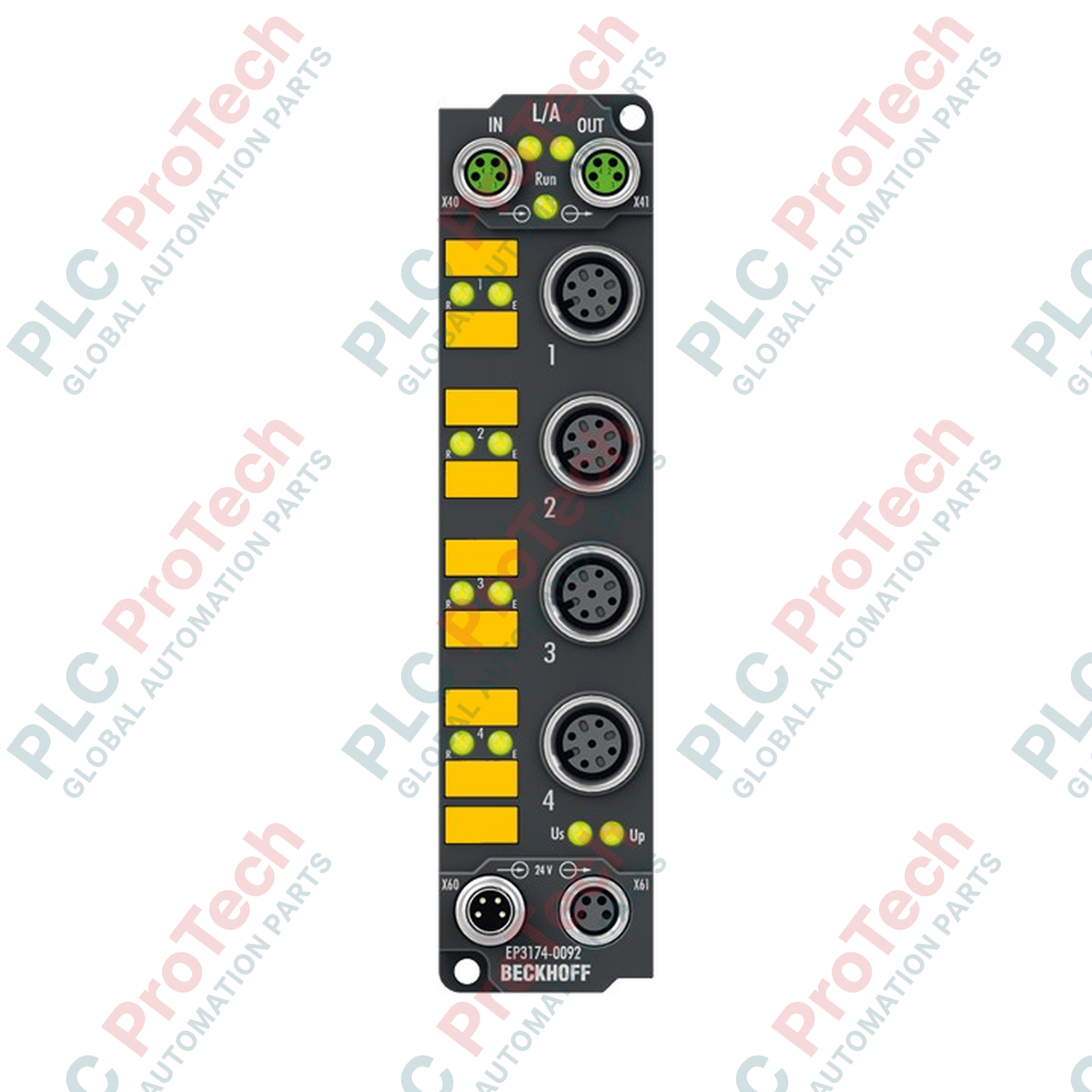

Beckhoff EP3174-0092 EtherCAT Kutusu 4 kanallı Analog Giriş Modülü

Q: EP3174-0092 kanalları gerilim ve akım modları arasında nasıl değiştiririm?

Kanal yapılandırması TwinCAT'te CoE (EtherCAT üzerinden CANopen) dizin parametreleri aracılığıyla yapılır. -10/0...+10V ve 0/4...20mA aralıkları arasında geçiş yapmak için Kanal 1 için 0x8000, Kanal 4 için 0x8030 altındaki çalışma parametrelerini yapılandırmanız gerekir.

Q: Diferansiyel girişler için izin verilen maksimum ortak-mod gerilimi nedir?

Diferansiyel girişler, maksimum 35 V DC ortak-mod gerilimini (U_CM) destekler. Dahili referansa göre bu sınırın aşılması ölçüm hatalarına veya olası donanım hasarına yol açar.

Q: M12 bağlantı noktalarındaki sensör beslemesi anahtarlanabilir veya korunabilir mi?

Sensör beslemesi doğrudan yük gerilimi UP'den alınır. Kısa devre korumalıdır ve M12 bağlantı soketlerine dağıtılır, ancak kanal başına yazılımla ayrı ayrı anahtarlanamaz.

SKU EP3174-0092

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: EP3174-0092
Menşei ülke:Almanya
Ürün Türü: EtherCAT G/Ç Modülleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: 150 x 40 x 40 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Elektrik panosu olmadan doğrudan sahaya kurulmak üzere tasarlanan Beckhoff EP3174-0092 EtherCAT Box, yüksek hassasiyetli ve ayrı ayrı parametrelendirilebilen dört diferansiyel analog giriş sunar. IP67 sınıfı bu modül, kanal başına -10/0 ila +10 V veya 0/4 ila 20 mA aralıklarındaki sinyalleri işler ve hassas zaman senkronizasyonu için entegre Dağıtık Saatlerle birlikte 16 bit çözünürlük sağlar. Sağlam ve tamamen sızdırmaz tasarımı, merkezi olmayan sinyal toplamanın gerekli olduğu zorlu endüstriyel ortamlar için idealdir.

Temel Özellikler

Dört Diferansiyel Giriş: Gerilim veya akım sinyalleri için ayrı ayrı parametrelendirilebilir.
16 Bit Çözünürlük: Zorlu ölçüm görevleri için yüksek hassasiyetli sayısallaştırma (işaret dahil).
Yüksek Hızlı İşleme: 5 kHz giriş filtresi sınır frekansıyla 100 us dönüşüm süresi.
Dağıtık Saatler: EtherCAT ağı genelinde ultra hassas, senkronize zaman damgalı veri toplama desteği.
Sağlam Yapı: Nem, toz ve yıkama suyuna karşı koruma için IP65/66/67 koruma derecesi.
Standartlaştırılmış Konnektörler: M12 x 1 analog arayüzü, M8 EtherCAT ve güç arayüzleriyle birleştirilmiştir.

Uygulamalar

Makine imalatı ve tesis mühendisliğinde merkezi olmayan proses ölçümü.
Ağır hizmet tipi otomatik malzeme taşıma ve konveyör kurulumları.
Islak veya yüksek titreşimli üretim ortamlarında makine üzerine montaj.
Hızlı çevrim güncelleme süreleri gerektiren dağıtık sensör entegrasyonu.

Teknik Özellikler

Üretici	Beckhoff Automation GmbH & Co. KG
Model Numarası	EP3174-0092
Protokol	EtherCAT
Giriş Sayısı	4 (Diferansiyel)
Sinyal Türleri	-10/0...+10 V \| 0/4...20 mA (Kanal başına yapılandırılabilir)
Çözünürlük	16 bit (işaret dahil)
Dönüşüm Süresi	yaklaşık 100 us
Dahili Direnç	> 200 kOhm (Gerilim) \| tip. 85 Ohm + diyot gerilimi (Akım)
Ortak Mod Gerilimi (U_CM)	max. 35 V
Ölçüm Hatası	< +/-0.3% (tam skala değerine göre)
Nominal Besleme Gerilimi	24 V DC (-15% / +20%)
Akım Tüketimi (U_S üzerinden)	120 mA
Elektriksel İzolasyon	500 V
Çalışma Sıcaklığı	-25 - +60 derece C
Depolama Sıcaklığı	-40 - +85 derece C
Koruma Derecesi	IP65/66/67 (EN 60529'a uygundur)
Onaylar	CE, UL
Menşei Ülke	Almanya
Sevkiyat Ağırlığı (Hesaplanan)	0.5 kg (Net Birim Ağırlığı: 165 g)
Paket Boyutları (Hesaplanan)	150 x 40 x 40 mm

Bağlantılar ve Arayüzler

Konnektör / Port	Arayüz ve Pin Ataması
Giriş Kanalları (1 - 4)	M12 x 1 dişi soket, 5 pinli, A kodlu (Pin 1: +24V sensör beslemesi; Pin 2: Giriş +; Pin 3: GND; Pin 4: Giriş -; Pin 5: Blendaj)
EtherCAT Veri Yolu	2 x M8 soket, 4 pinli, blendajlı, vidalı tip (Giriş ve aşağı akış bağlantısı)
Güç Besleme Girişi	1 x M8 erkek soket, 4 pinli (Pin 1: +24V US; Pin 2: +24V UP; Pin 3: GND S; Pin 4: GND P)
Aşağı Akış Gücü	1 x M8 dişi soket, 4 pinli (Sonraki düğüme besleme zincirleme bağlantısı için)

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

EP3174-0092, standart EtherCAT XML Aygıt Açıklaması (ESI) dosyalarını kullanır. Daha eski TwinCAT 2.11 ortamlarında, -0092 donanım profilinin doğru şekilde çözümlenmesi için aygıt açıklaması deposunu güncellediğinizden emin olun. Diferansiyel toprak bağlantıları için pin atamalarına uyulması koşuluyla, daha eski IP67 analog giriş modüllerinin doğrudan fiziksel yerine kullanılabilir.

Uygulama Sorunları ve Mühendislik Notları

Diferansiyel girişleri kullanırken, herhangi bir giriş sinyali ile modülün dahili toprağı arasındaki ortak mod geriliminin maksimum 35 V DC değerini aşmadığından emin olun. 3 telli sensörleri veya topraklanmamış sinyal üreteçlerini entegre ediyorsanız, sinyal sapmasını ve diferansiyel giriş katlarının olası doygunluğunu önlemek için sistem toprağına yüksek empedanslı bir yol sağlanmalıdır.

Devreye Alma ve Kablolama İpuçları

Analog devreleri uygulamadan önce kanal parametresi ayarlarını (CoE Index 0x8000 - 0x8030) TwinCAT System Manager içinde daima yapılandırın. Kanal hâlâ 10V giriş aralığı için yapılandırılmışken etkin bir 4-20 mA akım devresinin bağlanması, dahili giriş katı nominal aşırı akıma karşı elektriksel olarak korumalı olsa da hatalı proses okumalarına yol açabilir.

Kurulum Talimatları

KRİTİK UYARI:

Enerji altındaki elektrik yükü varken hiçbir M8 veya M12 konektörünü bağlamayın veya ayırmayın. Kurulum, bakım veya yeniden yapılandırma işlemlerinden önce 24V DC kontrol beslemesini (US) ve yük beslemesini (UP) daima yalıtın. Bunun yapılmaması, kontaklarda ve dahili haberleşme yonga setlerinde kalıcı hasara yol açabilir.

1 EP3174-0092'yi, entegre montaj kulaklarındaki iki M3 vida aracılığıyla doğrudan düz bir makine yüzeyine veya profil rayına monte edin.

2 İletken bir montaj yüzeyi kullanarak veya belirlenmiş fonksiyonel toprak terminaline ayrı bir topraklama şeridi çekerek fiziksel topraklama yolunun güvenli olduğundan emin olun.

3 Blendajlı M12 analog giriş hatlarını bağlayın ve kablo blendajlarının konektör kovanlarına doğru şekilde sonlandırıldığını doğrulayın.

4 M8 EtherCAT haberleşme hatlarını bağlayın, IP67 sızdırmazlığını sağlamak için nominal vida torkuyla sabitleyin ve güç uygulayın.

FAQ

EP3174-0092 kanalları gerilim ve akım modları arasında nasıl değiştiririm?

Kanal yapılandırması TwinCAT'te CoE (EtherCAT üzerinden CANopen) dizin parametreleri aracılığıyla yapılır. -10/0...+10V ve 0/4...20mA aralıkları arasında geçiş yapmak için Kanal 1 için 0x8000, Kanal 4 için 0x8030 altındaki çalışma parametrelerini yapılandırmanız gerekir.

Diferansiyel girişler için izin verilen maksimum ortak-mod gerilimi nedir?

Diferansiyel girişler, maksimum 35 V DC ortak-mod gerilimini (U_CM) destekler. Dahili referansa göre bu sınırın aşılması ölçüm hatalarına veya olası donanım hasarına yol açar.

M12 bağlantı noktalarındaki sensör beslemesi anahtarlanabilir veya korunabilir mi?

Sensör beslemesi doğrudan yük gerilimi UP'den alınır. Kısa devre korumalıdır ve M12 bağlantı soketlerine dağıtılır, ancak kanal başına yazılımla ayrı ayrı anahtarlanamaz.
