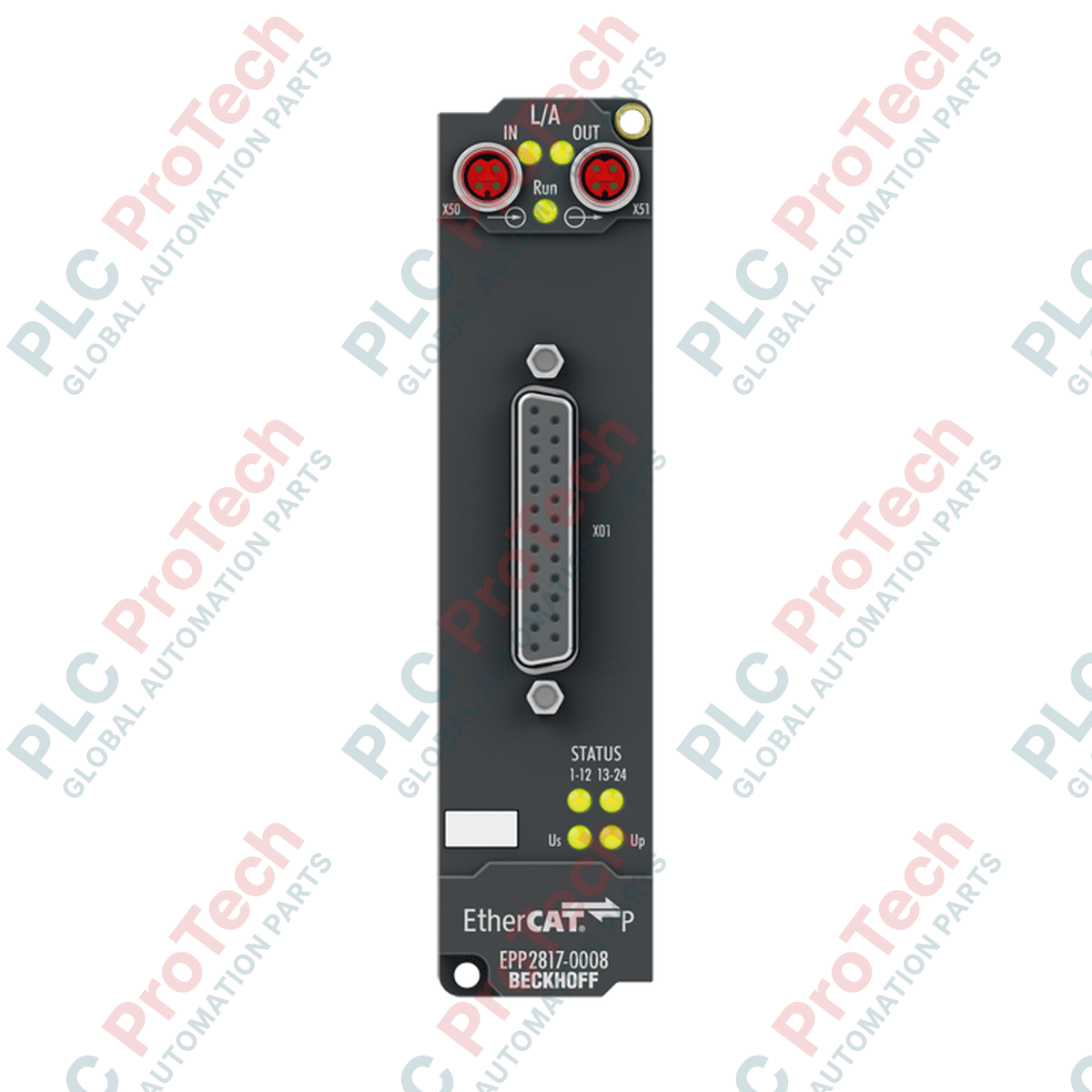

Beckhoff EPP2817-0008 EtherCAT P Box 24 Kanallı Dijital Çıkış Modülü

SKU EPP2817-0008

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: EPP2817-0008
Menşei ülke:Almanya
Ürün Türü: Dijital Çıkış Modülleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Alan kısıtlamalı, merkezi olmayan otomasyon mimarileri için optimize edilen Beckhoff EPP2817-0008, elektrik panosu gerektirmeden doğrudan sahada yüksek yoğunluklu bir dijital çıkış arayüzü sunar. Bu dayanıklı EtherCAT P Box modülü, tek bir gövde içinde 24 dijital çıkış barındırır ve aktüatörlere, kontaktörlere ve göstergelere güç dağıtmak için kompakt 25 pimli D-sub arayüzü kullanır. EtherCAT P teknolojisi sayesinde ünite, ultra yüksek hızlı veri iletimini ve çift 24 V DC güç beslemesini (kontrol gerilimi için US, çevresel yük gerilimi için UP) tek bir standart P kodlu M8 bağlantısında birleştirerek kablo karmaşıklığını, ağırlığı ve kurulum alanını önemli ölçüde azaltır.

Temel Özellikler

Yüksek Yoğunluklu G/Ç: Son derece kompakt, IP67 sınıfı bir gövdeye 24 dijital çıkış sığdırılmıştır.
Tek Kablolu Otomasyon: EtherCAT P teknolojisi, iletişim ile sistem/yük beslemesini tek bir P kodlu M8 hattında birleştirir.
Kısa Devre Koruması: Her kanal, maksimum 1,0 A tepe akımında sınır testi uygulanarak kısa devrelere karşı ayrı ayrı korunur.
Entegre Tanılama: Özel donanım izleme, hem US hem de UP besleme hatlarında 18 V DC'nin altındaki düşük gerilim koşullarını algılar.
Dağıtılmış Saatler: Yerel EtherCAT Dağıtılmış Saat desteği, hızlı anahtarlama dinamikleriyle hassas çıkış senkronizasyonu sağlar.
Zorlu Ortam Koruması: Tamamen kapsüllenmiş IP65, IP66 ve IP67 koruma sınıfları, modülü toza, neme ve yüksek basınçlı yıkamaya karşı dayanıklı kılar.

Endüstriyel Uygulamalar

Modüler montaj makineleri ve robotik kol ucu takımları.
Merkezi olmayan konveyör sistemleri, ayıklama sistemleri ve malzeme taşıma hatları.
Dağıtılmış valf terminali ve aktüatör kontrolü gerektiren paketleme makineleri.
Yüksek titreşime maruz kalan otomotiv montaj hatları ve takım sistemleri.

Teknik Özellikler

Parametre	Teknik Özellik Değeri
Üretici	Beckhoff Automation
Model Referansı	EPP2817-0008
İletişim Protokolü	EtherCAT P
Veri Yolu Arayüzü	2 x M8 soket, ekranlı, vidalı tip, P kodlu (Yukarı Akış/Aşağı Akış)
Dijital Çıkış Sayısı	24
Çıkış Bağlantı Tipi	D-sub soket, 25 pinli, UNC4-40 montaj dişi
İzin Verilen Yük Türleri	Ohmik (dirençli), endüktif, lamba yükü
Nominal Çıkış Gerilimi	24 V DC (-%15 / +%20)
Maksimum Çıkış Akımı	Kanal başına 0,5 A (kısa devre korumalı), maksimum toplam 3,0 A
Anahtarlama Gerçekleşme Hızı	Tipik Açılma (TON): 10 µs \| Tipik Kapanma (TOFF): 50 µs
Kısa Devre Akım Sınırı	Kanal başına maksimum 1,0 A tepe değer
Akım Tüketimi (US'den)	Tipik 100 mA
Yardımcı Güç Akımı (UP'den)	Tipik 20 mA + bağlı yük akımı
Elektriksel İzolasyon	500 V RMS (test gerilimi)
Çalışma Sıcaklığı Aralığı	-25 ila +60 °C
Depolama Sıcaklığı Aralığı	-40 ila +85 °C
Titreşim/Darbe Dayanımı	EN 60068-2-6 / EN 60068-2-27 ile uyumlu
EMC Bağışıklığı ve Emisyonu	EN 61000-6-2 / EN 61000-6-4 ile uyumlu
Çevresel Koruma Derecesi	IP65 / IP66 / IP67 (EN 60529 ile uyumlu)
Standartlar ve Onaylar	CE, UL
Net Ağırlık	0,165 kg (yaklaşık 165 g)
Sevkiyat Ağırlığı (Hesaplanan)	0,500 kg

Bağlantılar ve Arayüzler

Konnektör Portu	Fiziksel Tip	İşlevsel Atama
EtherCAT P Girişi	M8, 4 pinli soket, P kodlu	Gelen EtherCAT iletişimi, US sistem/sensör gücü, UP yük/aktüatör gücü
EtherCAT P Çıkışı	M8, 4 pinli soket, P kodlu	Aşağı akıştaki EPP modüllerine giden EtherCAT iletişimi ve güç papatya zinciri bağlantısı
Dijital Çıkışlar (1-24)	25 pinli D-sub soket, UNC4-40	Pin 1-24: Dijital Çıkış Kanalları \| Pin 25: Ortak Toprak (GND)

Alternatif Modeller ve Uyumluluk

EPP2817-0008, standart EP2817 çok kablolu sistemlerinin gelişmiş EtherCAT P tek kablolu varyantını temsil eder. Standart EtherCAT (EP serisi, A/D kodlu) ile EtherCAT P (EPP serisi, P kodlu), bir EP9224 veya EP9228 güç enjektörü/bağlantı kutusu olmadan doğrudan birbirine bağlanamaz. Eski düzenlerden donanım geçişlerini planlarken TwinCAT sistem yöneticisi yapılandırmalarınızın, özellikle EtherCAT P modülleri için oluşturulmuş XML cihaz açıklama dosyasıyla (ESI) güncellendiğini doğrulayın.

Uygulama Tuzakları ve Mühendislik Notları

Her bir çıkış nominal 0,5 A yükü anahtarlayabilse de sistem tasarımcıları toplam akım bütçesine titizlikle uymalıdır. Modülün maksimum toplam akımı, IP67 muhafazası içindeki yapısal termal kısıtlamalar nedeniyle kesin olarak 3,0 A ile sınırlandırılmıştır. Modülün bu sınırın üzerinde çalıştırılması, termal korumayı ve bölgesel kapanmaları tetikler. Ayrıca endüktif yükler ters EMK gerilim darbeleri oluşturduğundan, dahili kenetleme koruma devreleri bulunmasına rağmen anahtarlama ömrünü korumak için yüksek endüktanslı selenoidlerde harici serbest dolaşım diyotları kullanılmalıdır.

Devreye Alma ve Kablolama İpuçları

Zorlu endüstriyel ortamlarda elektromanyetik uyumluluğu (EMC) en üst düzeyde tutmak için her zaman dış blendajı metal D-sub kabuk arka kapağına sonlandırılmış, tamamen blendajlı 25 pimli D-sub eşleşme kabloları kullanın. IP67 sınıfını güvence altına almak ve yüksek titreşimli uygulamalarda sürekli mikro kesintileri önlemek için M8 P kodlu kilitleme somunlarının kalibre edilmiş bir tork anahtarıyla (genellikle 0,4 Nm) sıkıldığından emin olun.

Kurulum Kılavuzu

KRİTİK UYARI: Herhangi bir elektrik bağlantısını takmadan veya çıkarmadan önce, hem kontrol gerilimi (US) hem de çevre birimi güç kaynağı (UP) dahil olmak üzere EtherCAT P ağının tüm bölümünün enerjisini tamamen kesin. M8 P kodlu veya 25 pimli D-sub konektörlerinin yük altında takılması ya da çıkarılması, kalıcı kontak bozulmasına, elektrik arkına ve dahili bileşenlerin hasar görmesine neden olabilir.

1 Modülü, üst ve alt flanşlardaki montaj deliklerinden M3 cıvatalar geçirerek düz bir montaj yüzeyine sağlam şekilde monte edin. Montaj cıvatalarını sıkarken 0,8 Nm torku aşmayın.
2 Blendajlı 25 pimli D-sub aktüatör kablosunu bağlayın. Doğru mekanik gerilim azaltma sağlamak ve IP67 sızdırmazlığını güvence altına almak için UNC4-40 sabitleme vidalarını iyice sıkın.
3 Gelen EtherCAT P M8 kablosunu (P kodlu) master denetleyiciden veya önceki düğümden giriş portuna geçirin ve sabitleyin. M8 halkasını 0,4 Nm torkla sıkın.
4 Sisteme güç uygulayın ve EtherCAT bağlantı durumu (L/A) ile gerilim durumuna (US/UP) ilişkin entegre LED göstergelerini kullanarak bağlantı durumlarını doğrulayın.

FAQ

EPP2817-0008 ile standart EP2817 modülleri arasındaki temel fark nedir?

EPP2817-0008, EtherCAT iletişimi ile güç beslemesini (US ve UP) tek bir M8 P kodlu kabloda birleştiren bir EtherCAT P modülüdür; standart EP modülleri ise ayrı iletişim ve güç bağlantıları gerektirir.

Toplam çıkış akımı kısıtlaması 3 A, 24 kanalın tamamında nasıl yönetilir?

Her bir kanal 0,5 A'ya kadar anahtarlama yapabilse de tüm etkin kanalların toplam akımı 3 A ile sınırlıdır. 24 çıkışın tamamına aynı anda enerji verildiğinde, kanal başına ortalama sürekli akım 125 mA'yı aşmamalıdır.

Bu modül Dağıtılmış Saatleri (DC) destekliyor mu?

Evet, modül son derece hassas EtherCAT Dağıtılmış Saatlerini (DC) destekler ve 10 us'ye (açılma) ve 50 us'ye (kapanma) kadar düşük titreşimli anahtarlama süreleriyle senkronize dijital çıkışlar sağlar.

Çevre birimi gerilimi standart sınırların altına düşerse ne olur?

Modül, dinamik düşük gerilim izleme özelliğine sahiptir. Sistem/sensör besleme gerilimi (US) veya çevresel yük gerilimi (UP) 18 V DC'nin altına düşerse düşük gerilim hatası kaydedilir ve ana kontrolöre bildirilir.
