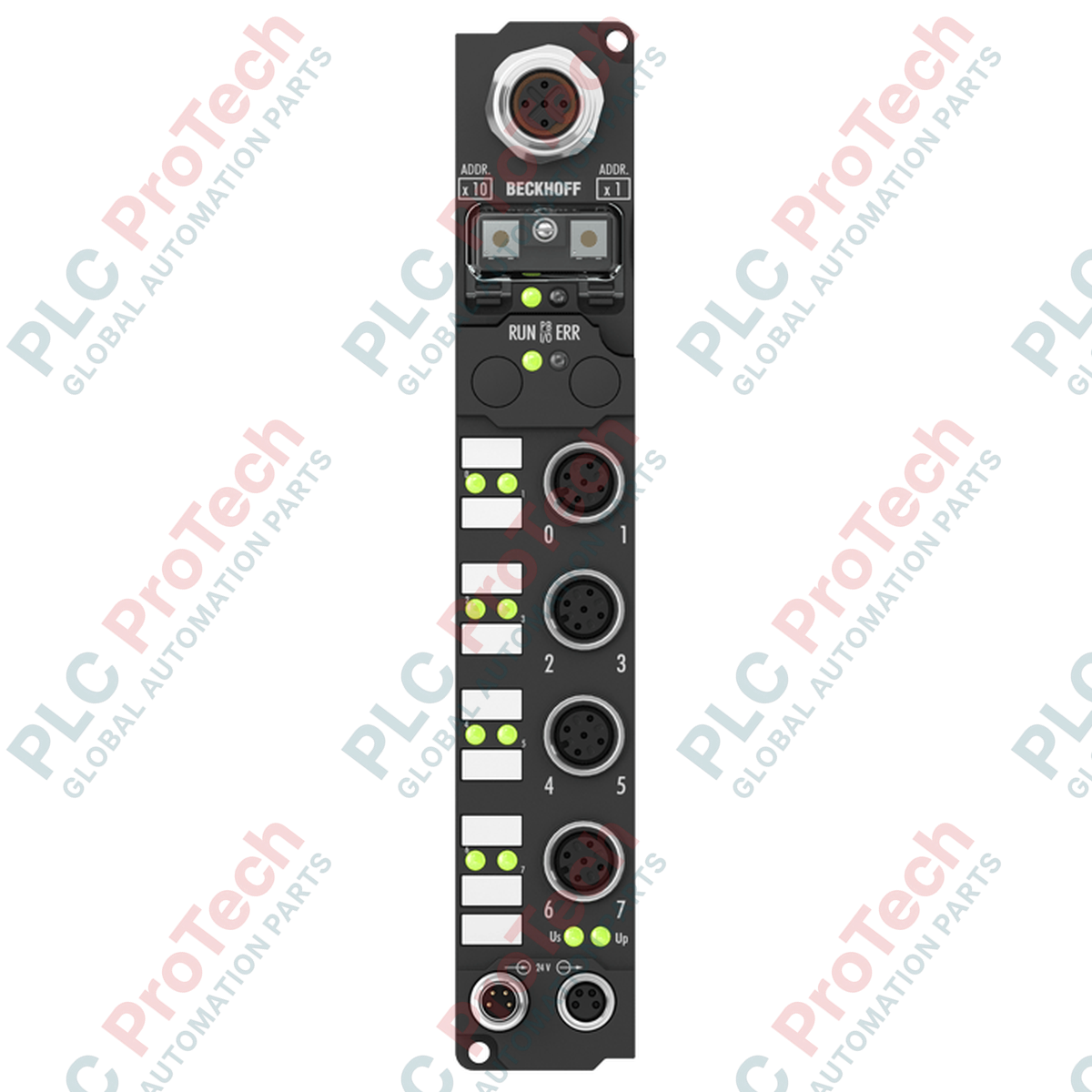

Zorlu üretim ortamlarında merkezi olmayan dijital sinyal toplama işlemi, entegre vidalı bağlantılara sahip, sağlam ve IP67 sınıfı Modbus saha veri yolu modülü Beckhoff IP1012-B730 üzerinden gerçekleştirilir. Bu dağıtılmış I/O cihazı, saha kablolama mesafelerini en aza indirip kontrol panosu boyutunu küçülterek, proses makinelerinin yakınında sekiz dijital sensör sinyaline kadar doğrudan toplama olanağı sağlar. RS485 iletim ortamı üzerinden Modbus RTU/ASCII protokolüyle çalışır ve 150 ila 38.400 baud arasında ayarlanabilir veri aktarım hızlarını destekler. Yüksek dayanıklılığa sahip poliamit gövdesiyle üretilen bu saha veri yolu kutusu, ek bir koruyucu muhafaza gerektirmeden ıslak, tozlu veya yüksek titreşimli ortamlara dayanıklılık gerektiren endüstriyel kurulumlar için optimize edilmiştir.
| Parametre | Teknik Özellik Değeri |
|---|---|
| Üretici | Beckhoff Automation |
| Model Referansı | IP1012-B730 |
| Protokol Desteği | Modbus RTU / Modbus ASCII |
| Veri Aktarım Hızları | 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 baud |
| Dijital Giriş Sayısı | 8 kanal |
| Nominal Giriş Gerilimi | 24 V DC (-%15 / +%20) |
| Giriş Filtresi Süresi | 0,2 ms |
| "0" Sinyal Gerilimi | -3 ila +5 V DC (EN 61131-2, Tip 2) |
| "1" Sinyal Gerilimi | 11 ila 30 V DC (EN 61131-2, Tip 2) |
| Giriş Akımı | Kanal başına tipik 6 mA (EN 61131-2, Tip 2) |
| Sensör Güç Beslemesi | Kontrol geriliminden türetilen, toplam maks. 0,5 A (kısa devre korumalı) |
| Güç Besleme Bağlantıları | 1 x M8 erkek yuvası (4 pinli besleme), 1 x M8 dişi yuvası (4 pinli aşağı akış) |
| Kutunun Akım Tüketimi | 45 mA (sensör akımı yükü hariç) |
| Elektriksel İzolasyon | Kontrol geriliminden fieldbus'a: Evet; Kanallardan kontrol gerilimine: Hayır |
| Titreşim / Darbe Dayanımı | EN 60068-2-6 / EN 60068-2-27 ile uyumludur |
| 0 ila +55 °C | Çalışma Sıcaklık Aralığı: 0 ila +55 °C |
| Depolama Sıcaklık Aralığı | -25 ila +85 °C |
| Gövde Malzemesi | PA6 (Poliamid), takviyesiz |
| Fiziksel Boyutlar | 30 mm x 175 mm x 26,5 mm (G x Y x D) |
| Montaj Seçenekleri | M3 yapısal bağlantı elemanları için 2 x 3,5 mm çapında sabitleme deliği |
| Menşe Ülke | Almanya |
| Sevkiyat Ağırlığı (Hesaplanan) | 2,0 kg (ihracat sevkiyatı koruyucu ambalajı dâhil) |
| Port Referansı | Konnektör Tipi | Pin / Kablo Dağılımı ve İşlevi |
|---|---|---|
| Veri Yolu Arayüzü | 1 x M12 yuvası, 5 pinli, B kodlu | Modbus RS485 iletişim hatları (TxD/RxD-A, TxD/RxD-B, ekran bağlantısı) |
| Dijital Girişler (0-7) | 8 x M12 vidalı tip | 8 proses görüntüsü bitine doğrudan karşılık gelen M12 giriş yuvaları. Özel sensör gerilimi beslemesi. |
| Güç Besleme Girişi | 1 x M8 erkek konnektör, 4 pinli | Birincil 24 V DC kontrol gerilimi (Us) ve çevre birimi yük gerilimi (Up) besleme girişi |
| Aşağı Akış Güç Beslemesi | 1 x M8 dişi konnektör, 4 pinli | Us ve Up hatlarının sonraki aşağı akış Fieldbus Box modüllerine papatya zinciri üzerinden aktarılması |
IP1012-B730, eski Beckhoff Modbus RTU ürün serisine aittir. Bu donanımı daha yeni EtherCAT yapılarında geçirirken veya entegre ederken, kabin içi eşdeğer olarak EK1100 kuplörü EL1008 terminalleriyle birlikte kullanabilirsiniz. EtherCAT mimarisinde doğrudan IP67 saha tipi montaj formu gerekiyorsa EP1008-0002, fiziksel olarak doğrudan yerine takılabilen bir eşdeğer görevi görür; ancak iletişim protokolünün Modbus RTU'dan EtherCAT'e yeniden yönlendirilmesi gerekir.
Nemli saha kurulumlarında yaygın bir arıza noktası, bölgesel iç yoğuşmadır. PA6 poliamit gövde IP67 koruma sınıfına sahip olsa da bu yalnızca kullanılmayan tüm M12 ve M8 portları endüstriyel sınıf koruyucu kapaklarla belirtilen torka sıkılarak kapatıldığında geçerlidir. Korunmayan açık dişler, basınç eşitlemesi nedeniyle sıcaklık döngüleri sırasında nem girişine izin verir ve bu durum mantık tarafında erken arızalara yol açabilir.
Modbus düğüm adresini yapılandırırken, sistemi çalıştırmadan önce dahili döner anahtarları ayarladığınızdan emin olun; IP1012-B730 donanım anahtarı adresini yalnızca ilk önyükleme sırasında okur. Uzun RS485 hatları kullanıyorsanız (1200 metrelik maksimum uzunluğa yaklaşıyorsa), sinyal yansımalarını ve paket çakışması hatalarını önlemek için son aşağı yönlü cihazın B kodlu M12 arayüzüne her zaman harici bir 120 Ohm'luk sonlandırma direnci takın.
Saha veri yolu kutusunu düz bir montaj yüzeyine yerleştirin ve önceden delinmiş 3,5 mm'lik yapısal montaj kulakçıklarından geçirilen iki M3 cıvatayla sabitleyin. Poliamit gövdenin çatlamasını önlemek için maksimum 0,8 Nm sıkma torku uygulayın.
Koruyucu vida kapağını çıkararak döner adres anahtarlarının üzerini açın ve ağ kimliğini ayarlayın. İstenen Modbus düğüm değerini dikkatlice ayarlayın, ardından IP67 fiziksel koruma sınıfını korumak için kapağı sıkıca yeniden sabitleyin.
B kodlu M12 saha veri yolu kablosunu özel ağ soketine bağlayın. RS485 döngüsündeki son ağ düğümüne özel bir 120 Ohm'luk M12 sonlandırma fişi takın.
M8 güç konektörlerini bağlayın. Önce erkek besleme konektörünü, birden fazla modül kademeli bağlanacaksa ardından aşağı yönlü zincirleme konektörünü sonlandırın. Toplam sensör akımını 0,5 A eşiğinin altında tutun.
