Açıklama

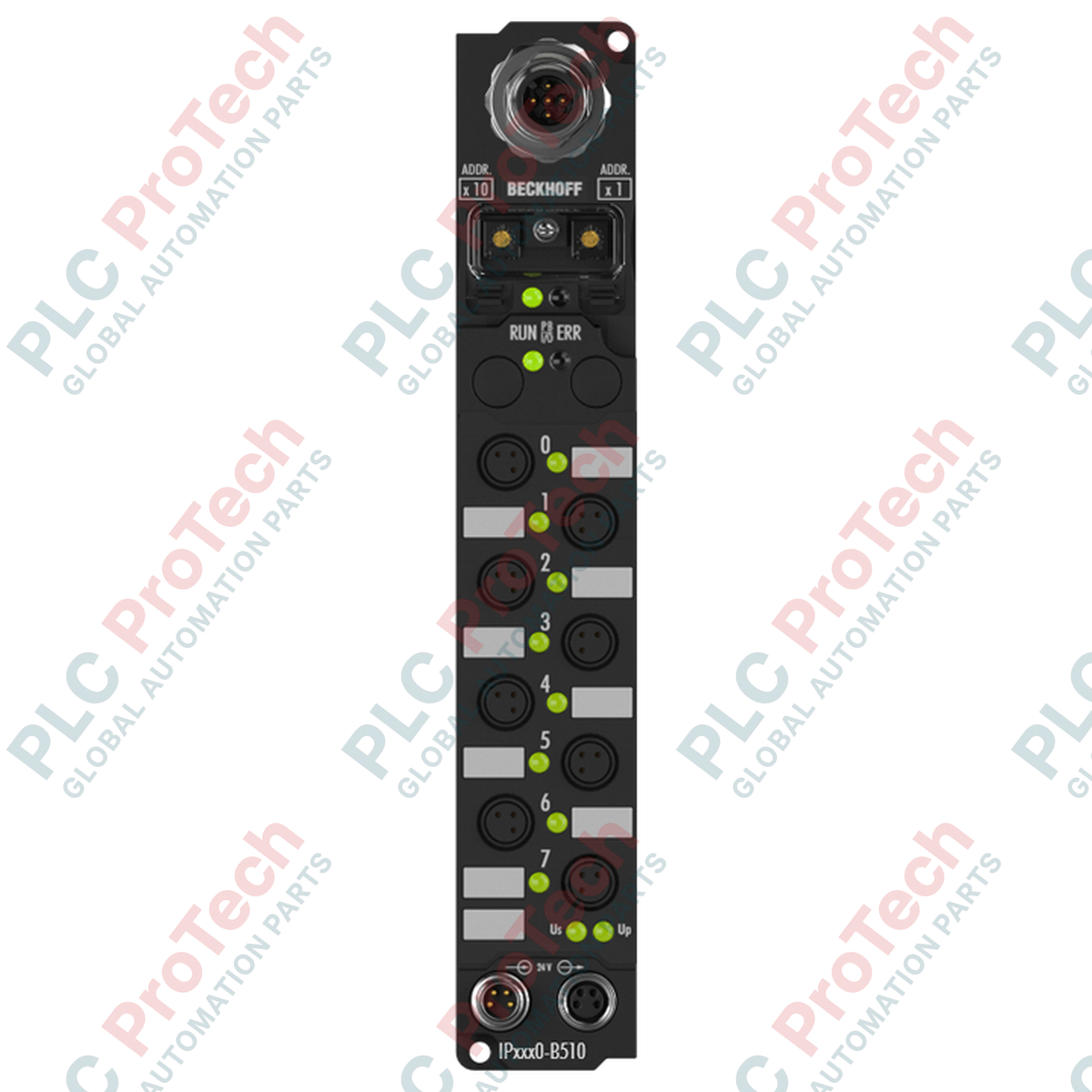

Zorlu endüstriyel ortamlarda dağıtık ve merkezi olmayan G/Ç veri toplama işlemlerini kolaylaştırmak için Beckhoff IP2300-B510, yüksek performanslı bir CANopen saha veri yolu arayüzü üzerinden ayrı giriş ve çıkışları doğrudan makine seviyesinde bir araya getirir. Bu kompakt Fieldbus Box modülü, 3 ms giriş filtresine sahip 4 dijital giriş ve kanal başına 0.5 A değerinde 4 dijital çıkış barındırır. Koruyucu kontrol kabinlerine duyulan ihtiyacı ortadan kaldırmak üzere tasarlanmış IP67 sınıfı bir muhafazaya sahiptir. Bağlantı, yerden tasarruf sağlayan M8 konnektör yuvalarıyla kurulur; böylece kablolama gereksinimi ve merkezi olmayan otomasyon topolojilerindeki iletim gecikmesi azalır.
Özellikler
- Standart D-sub veya M12 bağlantı arayüzleri üzerinden CANopen endüstriyel ağlarına doğrudan entegrasyon.
- Üniteyi toza, neme ve yüksek basınçlı yıkama ortamlarına karşı tamamen dayanıklı kılan sağlam IP67 muhafaza tasarımı.
- Sinyal kontağı sıçramasını bastırmak için entegre 3 ms donanımsal giriş filtresine sahip dört adet entegre 24 V DC dijital giriş.
- Kanal başına 0.5 A'ya kadar sürekli akım sağlayabilen, kısa devre korumalı dört adet 24 V DC dijital çıkış.
- Ağ etkinliğini, cihazın çalışma durumunu ve yerel kanal tanılamasını gösteren tanılama LED'leri.
- Devreye alma sırasında düğüm adresini hızlıca yapılandırmak için basit döner adres anahtarları.
Uygulamalar
- Otomotiv montaj hatları ve robotik takım ucu G/Ç işleme sistemleri.
- Merkezi olmayan, makineye monte sensör birleştirme gerektiren konveyör ağları ve paketleme makineleri.
- Dağıtık CANopen topolojileri kullanan malzeme taşıma tesisleri.
- Yoğun soğutma sıvısı, yağ veya partikül maruziyetine sahip takım tezgâhı kontrol hatları.
Teknik Özellikler
| Teknik Özellik Parametresi |
Teknik Değer |
| Üretici |
Beckhoff |
| Model Tanımlayıcısı |
IP2300-B510 |
| Saha Veri Yolu Sistemi |
CANopen |
| Dijital Girişler |
4 kanal (24 V DC) |
| Giriş Filtresi Süresi |
3.0 ms |
| Dijital Çıkışlar |
4 kanal (24 V DC, kısa devre korumalı) |
| Maks. Çıkış Akımı |
Kanal başına 0.5 A (toplam akım sınırları geçerlidir) |
| G/Ç Bağlantı Türü |
M8 (8 mm çapında dairesel konnektörler) |
| Çalışma Gerilimi |
24 V DC (kontrol ve yük gerilimi beslemeleri) |
| Giriş Koruma Sınıfı |
IP67 (tüm yuvalar eşleşmiş veya kapatılmış olduğunda) |
| Çalışma Sıcaklığı Aralığı |
0 ila 55 degC |
| Depolama Sıcaklığı Aralığı |
-25 ila 85 degC |
| Nakliye Ağırlığı (Hesaplanan) |
2.0 kg |
| Ambalaj Boyutları (Hesaplanan) |
220 mm x 110 mm x 60 mm |
Bağlantılar ve Arayüzler
| M8 Konektör Pini |
Giriş Bağlantı Noktası Ataması |
Çıkış Bağlantı Noktası Ataması |
| Pin 1 |
+24 V DC Sensör Beslemesi |
Bağlı Değil |
| Pin 2 |
Bağlı Değil |
Yardımcı Toprak Referansı |
| Pin 3 |
Sensör Beslemesi GND |
Yük Beslemesi GND |
| Pin 4 |
Dijital Giriş Sinyali (DI1 - DI4) |
Dijital Çıkış Sinyali (DO1 - DO4) |
Uygulamadan Edinilen Mühendislik Bilgileri
Alternatif Modeller ve Uyumluluk
IP2300-B510 standart CANopen iletişim profillerini kullanır. Mekanik olarak IP2300-B310 (PROFIBUS DP) ve IP2300-B900 (Ethernet) ile aynı olsa da PDO/SDO eşlemesi için özel bir CANopen master veya kuplör gerektirir. Daha eski Beckhoff Fieldbus Box ünitelerinden geçiş yapıyorsanız, parametre eşlemelerinin cihaz profiliyle eşleştiğinden emin olmak için ağ master'ınızın ESD (elektronik veri sayfası) yapılandırma dosyalarını doğrulayın.
Uygulama Hataları ve Mühendislik Notları
Islak veya yüksek nemli ortamlarda kullanırken, kullanılmayan M8 bağlantı noktalarının tümü IP67 koruma sınıfına sahip koruyucu kapaklarla kapatılmalıdır. Tek bir bağlantı noktasının bile açıkta bırakılması tüm tertibatın çevresel sızdırmazlığını bozar; bu da nem girişine ve 24 V DC sensör besleme hattı ile toprak arasında bölgesel kısa devrelere yol açar.
Devreye Alma ve Kablolama İpuçları
CANopen ağının fiziksel veri yolunun her iki ucunda da 120 Ohm dirençle sonlandırıldığından emin olun. IP2300-B510 fiziksel hattın son düğümü olarak yapılandırılmışsa özel bir sonlandırma M12 fişi takılmalıdır. Kontrol lojik beslemesini açmadan önce düğüm kimliğini daima koruyucu vidalı kapağın altındaki adres kadranı anahtarlarıyla ayarlayın.
Kurulum Yönergeleri
KRİTİK UYARI
Montaj, kablolama veya adres anahtarlarını ayarlama işleminden önce tüm elektrik güç kaynaklarını (lojik ve saha güç devrelerini) yalıtın. Toprak döngüleri ağ bağlantısının kesilmesine neden olabilir ve entegre çıkış transistörlerinin performansını kalıcı olarak düşürebilir.
1
IP2300-B510 modülünü M4 montaj vidalarıyla doğrudan düz ve titreşime dayanıklı bir makine şasesine monte edin. Şasi topraklama kontağını makine şasesine bağlayın.
2
Belirlenen CANopen düğüm adresini ve iletişim baud hızını, ön koruyucu kapağın altındaki döner anahtarları kullanarak ayarlayın. Kapağı sıkıca yeniden kapatın.
3
M8 sensör ve aktüatör kablolarını takın; nem girişini önlemek için her konektörün dişli bağlantısının güvenli biçimde kilitlendiğinden emin olun.
4
Gelen CANopen ağ kablosunu ve güç hatlarını bağlayın. 24 V DC sistem lojik beslemesini açın ve PLC'nizin ağ master'ı üzerinden test sıralarını gerçekleştirin.
