Açıklama

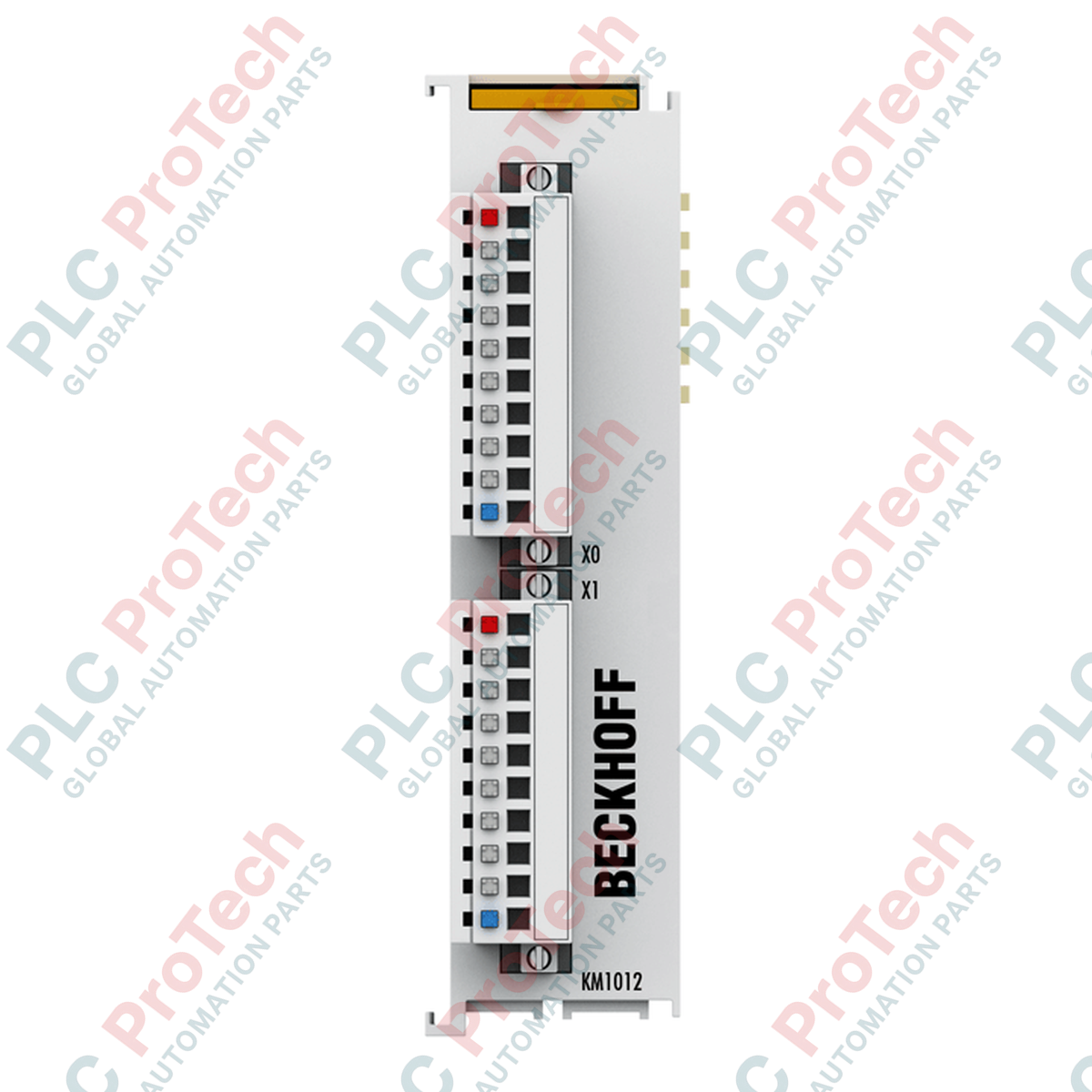

On altı adet 24V DC ikili kontrol sinyalini merkezi K-bus arka paneline bağlamak üzere tasarlanan Beckhoff KM1012-0001 kompakt bus terminal modülü, alanı verimli kullanan kontrol panoları için geliştirilmiş, yüksek yoğunluklu 1 telli takılabilir bağlantı arayüzüne sahiptir. Bu ünite, elektriksel olarak izole edilmiş dijital girişleri doğrudan üst düzey otomasyon kontrolörüne iletir ve standart Beckhoff K-bus terminal bloklarının entegrasyon iş akışına uyum sağlar. İki takılabilir konnektöre dağıtılmış on altı ayrı giriş kanalı sayesinde modül, güçlü elektromanyetik parazit altında sinyal bütünlüğünü korurken gereken DIN rayı alanını önemli ölçüde azaltır.
Temel Özellikler
-
Yüksek Yoğunluklu Mimari: Kompakt 26.5 mm'lik bir gövdede 16 dijital giriş kanalını bir araya getirir; sinyalleri iki adet 8 kanallı takılabilir konnektör bloğuna ayırır.
-
Verimli Sinyal İşleme: Donanımda uygulanan tipik 0.2 ms'lik giriş filtresi, kontak sıçramasını önler ve hızlı işlemeyi garanti eder.
-
Takılabilir Kablolama Seviyesi: Önceden yapılandırılmış 1 telli takılabilir konnektör arayüzüyle gönderilir ve bakım sırasında modülün hızla değiştirilmesini sağlar.
-
Elektriksel İzolasyon: Dahili K-bus elektroniği ile saha potansiyeli arasında tam 500 V optokuplör izolasyonu sağlar.
-
Düşük Dahili Akım Tüketimi: Dahili K-bus beslemesinden tipik olarak yalnızca 3 mA çeker ve böylece kabin içindeki toplam ısı yükünü en aza indirir.
Endüstriyel Uygulamalar
-
Takım Tezgâhı Otomasyonu: Limit anahtarlarının, yakınlık sensörlerinin ve temel basmalı düğmelerin izlenmesi.
-
Ambalajlama ve Malzeme Taşıma: Konveyör hatları boyunca yüksek hacimli sensör dizilerinin işlenmesi.
-
Modüler Montaj İstasyonları: Yoğun dijital sensör entegrasyonu gerektiren, alanı kısıtlı kontrol panoları.
-
HVAC ve Bina Kontrol Sistemleri: İkili yardımcı kontakların ve alarm rölelerinin merkezi PLC raflarında birleştirilmesi.
KM1012 Serisi Varyant Dizini
| Sipariş Kodu |
Kablolama Yapılandırması |
Durum LED'i Göstergesi |
Konnektör Durumu |
| KM1012-0000 |
1 telli sistem |
Hayır |
Dahil değildir (Yalnızca temel modül) |
| KM1012-0001 |
1 telli sistem |
Hayır |
1 telli fiş konnektörü dahildir |
| KM1012-0002 |
1 telli sistem |
Evet (Entegre LED'ler) |
LED'li 1 telli fiş konnektörü dahildir |
| KM1012-0004 |
3 telli sistem |
Evet (Entegre LED'ler) |
LED'li 3 telli fiş konnektörü dahildir |
Teknik Özellikler
| Üretici |
Beckhoff Automation GmbH & Co. KG |
| Menşei Ülke |
Almanya |
| Giriş Sayısı |
16 (2 x 8 kanallı gruba ayrılmıştır) |
| Nominal Besleme Gerilimi |
24 V DC (-15% / +20%) |
| Sinyal Gerilimi (0 durumu) |
-3 V DC - +5 V DC (EN 61131-2, Tip 1) |
| Sinyal Gerilimi (1 durumu) |
15 V DC - 30 V DC (EN 61131-2, Tip 1) |
| Giriş Filtresi Süresi |
Tipik olarak 0.2 ms |
| Giriş Nominal Akımı |
Tipik olarak 5 mA |
| Akım Tüketimi (K-bus) |
Tipik olarak 3 mA |
| Akım Tüketimi (Güç Kontakları) |
Yok (bağlantısız) |
| İzolasyon Gerilimi |
500 V RMS (K-bus ile saha potansiyeli arasında) |
| Proses Görüntüsü Bit Genişliği |
16 giriş |
| Bağlantı Teknolojisi |
Takılabilir bağlantı seviyesi, 1 telli sistem |
| İletken Kesiti |
0.08 mm - 1.5 mm (Tek telli veya çok telli kablo) |
| Kablo Sıyırma Uzunluğu |
8 mm |
| Boyutlar (W x Y x D) |
26,5 mm x 100 mm x 71 mm |
| Çalışma Sıcaklık Aralığı |
0 degC ila +55 degC |
| Depolama Sıcaklık Aralığı |
-25 degC ila +85 degC |
| Bağıl Nem Aralığı |
%95, yoğuşmasız |
| Çevre Standartları |
EN 60068-2-6 / EN 60068-2-27 (Titreşim/Darbe) standartlarına uygundur |
| Koruma Sınıfı |
IP20 (değişken kurulum konumlarında) |
| Sertifikalar |
CE |
| Nakliye Ağırlığı (Hesaplanan) |
0,25 kg |
| Paket Boyutları (Hesaplanan) |
120 mm x 80 mm x 40 mm |
Konnektör Pin Ataması
| Terminal / Pin |
Grup Ataması |
İşlev / Sinyal Açıklaması |
| Konnektör 1 (Pinler 1-8) |
Giriş Grubu A |
Dijital Girişler 1-8 (Standart 24 V DC) |
| Konnektör 2 (Pinler 1-8) |
Giriş Grubu B |
Dijital Girişler 9-16 (Standart 24 V DC) |
Deneysel Mühendislik Bulguları
Alternatif Modeller ve Uyumluluk
KM1012-0001, standart olarak 1 telli bağlantı geçmeli sistemiyle sunulur. Karşılık gelen fiziksel fiş bağlandıktan sonra temel modelle (KM1012-0000) tamamen geriye dönük uyumludur ve TwinCAT yapılandırmalarında değiştirilebilir. Doğrudan terminal yüzeyinde durum geri bildirimi gerekiyorsa, aynı proses görüntüsünü ve kapladığı alanı sunan ancak sıralı tanı LED'leri içeren KM1012-0002 modeline geçmeyi değerlendirin.
Uygulamadaki Tuzaklar ve Mühendislik Notları
Bu modülde yüksek yoğunluklu 1 telli bağlantı düzeni kullanıldığından, sensör beslemesi yönlendirmesi için yerleşik güç kontakları yoktur. Pasif 2 telli veya 3 telli saha sensörlerini bağlamak için harici potansiyel dağıtım terminalleri (Beckhoff KL9184 veya KL9187 gibi) raya entegre edilmelidir. Sensör besleme rayına ortak bir toprak dönüşü sağlanmaması, girişlerin boşa çıkmasına ve aralıklı durum değişikliklerine yol açar.
Devreye Alma ve Kablolama İpuçları
Sensör kablolarını sıyırırken sıyırma uzunluğunun kesinlikle 8 mm olduğundan emin olun. Daha kısa sıyırma uzunlukları bağlantı kelepçesi temaslarının güvenilmez olmasına ve girişlerin aralıklı olarak kesilmesine neden olurken, aşırı sıyrılmış kablolar sıkışık fiş dizilerinde kısa devre riski oluşturur. K-bus rayını çalıştırmadan önce geçmeli konnektörün terminal taban muhafazasına sağlam biçimde kilitlendiğini daima doğrulayın.
Kurulum Talimatları
KRİTİK UYARI:
Modülü kurmadan, sökmeden veya kablolamadan önce tüm birincil saha güç kaynaklarını ve K-bus arka panel güç kaynaklarını kesin. Enerjili ekipman üzerinde çalışmak arka panel iletişim IC'lerinde kritik hasar riski oluşturur ve öngörülemeyen sistem durumlarına yol açabilir.
1
Entegre çift oluklu ve anahtarlı bağlantı sisteminden yararlanarak modülü, standart 35 mm DIN rayı (EN 60715) üzerindeki diğer Bus Terminalleriyle yan yana hizalayın.
2
Üstteki ve alttaki kilitleme mekanizmaları yerine güvenli biçimde oturana kadar modülü DIN rayına geri itin.
3
1 telli geçmeli konnektörü, sıyırma uzunluğunu tam olarak 8 mm olacak şekilde koruyarak tek damarlı veya çok telli kablolarla bağlayın (0,08 ila 1,5 mm²).
4
Önceden kablolanmış konnektör grubunu, yan tutma tırnakları yerine tam olarak oturana kadar modülün terminal yüzeyine sıkıca takın.
