Açıklama

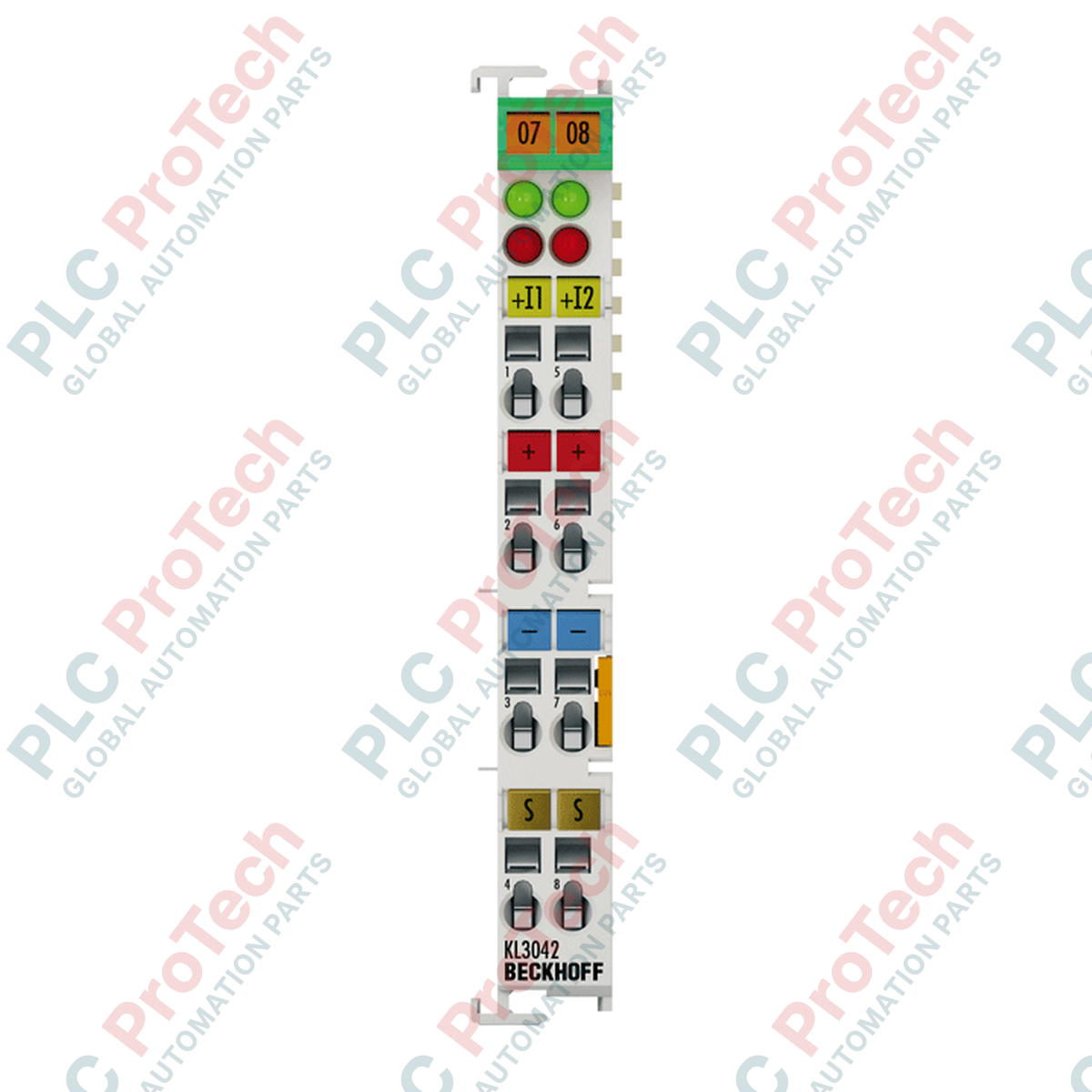

BECKHOFF KS3042, Beckhoff Bus Terminal I/O sistemlerinde standart 0 to 20 mA akım sinyallerini 12 bit çözünürlükle ölçmek üzere tasarlanmış 2 kanallı analog giriş Bus Terminal'idir. Dahili K-bus iletişim arka düzleminde çalışan KS3042, saha cihazlarından analog proses değişkenlerini örnekler ve sayısallaştırılmış değerleri 500 V elektriksel izolasyonla saha veri yolu kuplörüne veya endüstriyel kontrolöre aktarır.
Takılabilir bir kablo bağlantı düzeneğiyle donatılan KS3042, hızlı bakım ve sahada değiştirme olanağı sağlar. Çıkarılabilir konnektör bloğu, tek tek sinyal kablolarını sökmeden terminal muhafazasının DIN rayında değiştirilmesine olanak tanıyarak kablolama hatalarını ve arıza süresini en aza indirir. Saha dönüştürücüleri, entegre 24 V DC güç kontakları üzerinden doğrudan modülden beslenebilir; böylece kontrol panolarında kompakt 2 telli ve 3 telli sensör kablolaması desteklenir.
Özellikler
- 0 to 20 mA ölçüm döngüleri için yapılandırılmış iki tek uçlu analog giriş kanalı
- Bireysel saha kablolarını yeniden bağlamadan hızlı servis için takılabilir yaylı kablolama arayüzü
- Dahili terminal güç kontaklarından beslenen entegre 24 V DC sensör güç kaynağı
- Yaklaşık 2 ms örnekleme süresiyle 12 bit analogdan dijitale dönüştürme
- Saha sinyal seviyesi ile K-bus arka düzlemi arasında 500 V elektriksel izolasyon
- Veriyolu iletişim durumunu gösteren öne bakan yeşil Çalışma LED'leri ve limit durdurma ile kopuk tel arızası teşhisi için kırmızı Hata LED'leri
- EN 60715'e uygun standart 35 mm DIN raylarına aletsiz geçmeli montaj
Bağlantılar / Arayüzler
| Arayüz veya Terminal |
İşlev |
| Terminal 1 (+Giriş 1) |
Kanal 1 analog akım girişi pozitif terminali (0 to 20 mA) |
| Terminal 2 (+24 V) |
Yardımcı 24 V DC sensör besleme gerilimi (terminal 6'ya ve pozitif güç kontağına dahili olarak bağlıdır) |
| Terminal 3 (0 V) |
Kanal 1 için 0 V toprak referans potansiyeli (terminal 7'ye ve negatif güç kontağına dahili olarak bağlıdır) |
| Terminal 4 (Ekran) |
Ekran / koruyucu toprak (PE) bağlantısı (terminal 8'e dahili olarak bağlıdır) |
| Terminal 5 (+Giriş 2) |
Kanal 2 analog akım girişi pozitif terminali (0 to 20 mA) |
| Terminal 6 (+24 V) |
Yardımcı 24 V DC sensör besleme gerilimi (terminal 2'ye ve pozitif güç kontağına dahili olarak bağlıdır) |
| Terminal 7 (0 V) |
Kanal 2 için 0 V toprak referans potansiyeli (terminal 3'e ve negatif güç kontağına dahili olarak bağlıdır) |
| Terminal 8 (Ekran) |
Ekran / koruyucu toprak (PE) bağlantısı (terminal 4'e dahili olarak bağlıdır) |
| Menşei Ülke |
Almanya |
Teknik Özellikler
Genel
| Parametre |
Teknik Özellik |
| Üretici |
BECKHOFF |
| Parça Numarası |
KS3042 |
| Ürün Türü |
2 Kanallı Analog Giriş Bus Terminali |
| Ürün Ailesi |
KS Serisi |
| Muhafaza Malzemesi |
Polikarbonat |
| Tasarım Biçimi |
Takılabilir kablo bağlantı seviyesine sahip terminal muhafazası |
| Montaj |
Mekanik kilitlemeli 35 mm DIN rayı (EN 60715) |
| Yan Yana Montaj |
Çift yuvalı ve geçmeli bağlantı |
| Koruma Sınıfı |
IP20 |
| Montaj Konumu |
Değişken |
Sinyal ve G/Ç
| Parametre |
Teknik Özellik |
| Giriş Sayısı |
2 |
| Sinyal Akımı |
0...20 mA |
| Giriş Devresi Teknolojisi |
Tek uçlu |
| Çözünürlük |
12 bit |
| İç Direnç |
80 ohm + diyot gerilimi 0.7 V |
| Dönüşüm Süresi |
Yaklaşık 2 ms |
| Ölçüm Hatası |
< +/-0.3 % (tam ölçek değerine göre) |
| Aşırı Gerilim Dayanımı |
Maks. 35 V |
| Sensör Güç Beslemesi |
Güç kontakları üzerinden 24 V DC |
Elektriksel ve İletişim
| Parametre |
Teknik Özellik |
| Arka Düzlem Veri Yolu |
K-bus |
| K-bus Akım Tüketimi |
Tipik 65 mA |
| Güç Beslemesi |
Güç kontakları üzerinden 24 V DC |
| Güç Kontaklarının Akım Tüketimi |
Yalnızca yük |
| Güç Kontaklarının Akım Yükü |
Maks. 10 A |
| Elektriksel İzolasyon |
500 V (K-bus / sinyal gerilimi) |
| Proses Görüntüsündeki Bit Genişliği |
Giriş: 2 x 16 bit veri (isteğe bağlı 2 x 8 bit kontrol/durum) |
| Yapılandırma |
Adres veya yapılandırma ayarı gerekmez |
Kablolama ve Fiziksel Özellikler
| Parametre |
Teknik Özellik |
| Kablolama Teknolojisi |
Takılabilir yaylı bağlantı mekanizmalı kablolama seviyesi |
| Tek Telli İletken Kesiti |
0.08...1.5 mm2 (AWG 28...16) |
| Çok Telli İletken Kesiti |
0.08...1.5 mm2 (AWG 28...16) |
| Esnek İletken Kesiti |
0.14...1.5 mm2 (AWG 26...16) |
| Soyma Uzunluğu |
9...10 mm |
| Boyutlar (W x Y x D) |
12 mm x 100 mm x 68 mm |
| Net Ağırlık |
Yaklaşık 0.07 kg (70 g) |
Çevresel Özellikler ve Uyumluluk
| Parametre |
Teknik Özellik |
| Çalışma Sıcaklığı |
-25...+60 degC |
| Depolama Sıcaklığı |
-40...+85 degC |
| Bağıl Nem |
%95, yoğuşmasız |
| Titreşim Dayanımı |
EN 60068-2-6 standardına uygundur |
| Darbe Dayanımı |
EN 60068-2-27 standardına uygundur |
| EMC Bağışıklığı |
EN 61000-6-2 standardına uygundur |
| EMC Emisyonu |
EN 61000-6-4 standardına uygundur |
| Onaylar ve İşaretlemeler |
CE, UL, ATEX, DNV GL |
| Ex İşaretlemesi |
II 3 G Ex nA IIC T4 Gc |
Kurulum Talimatları
- Modülü takmadan, çıkarmadan veya bakımını yapmadan önce Bus Coupler ve güç kontaklarının elektrik beslemesini mutlaka kesin.
- Güç kontaklarının ve K-bus kontaklarının güvenilir bağlantısını sağlamak için KS3042'yi doğrudan standart 35 mm DIN rayına (EN 60715) oturtun; yanlardaki geçme bağlantıları bitişik Bus Terminallerine geçirin.
- Takılabilir kablo konnektörünü çıkarmak için konnektör kilit tırnağını serbest bırakın ve tek tek iletkenleri serbest bırakmadan önceden kablolanmış fişi çekip çıkarın.
- 9 ila 10 mm soyulmuş tek telli, çok telli veya yüksüklü iletkenleri takarken yaylı klemensleri düz uçlu tornavidayla açın.
- En iyi parazit bağışıklığını sağlamak için sinyal kablosu ekranlarını doğrudan 4 veya 8 numaralı ekran terminallerine bağlayın.
