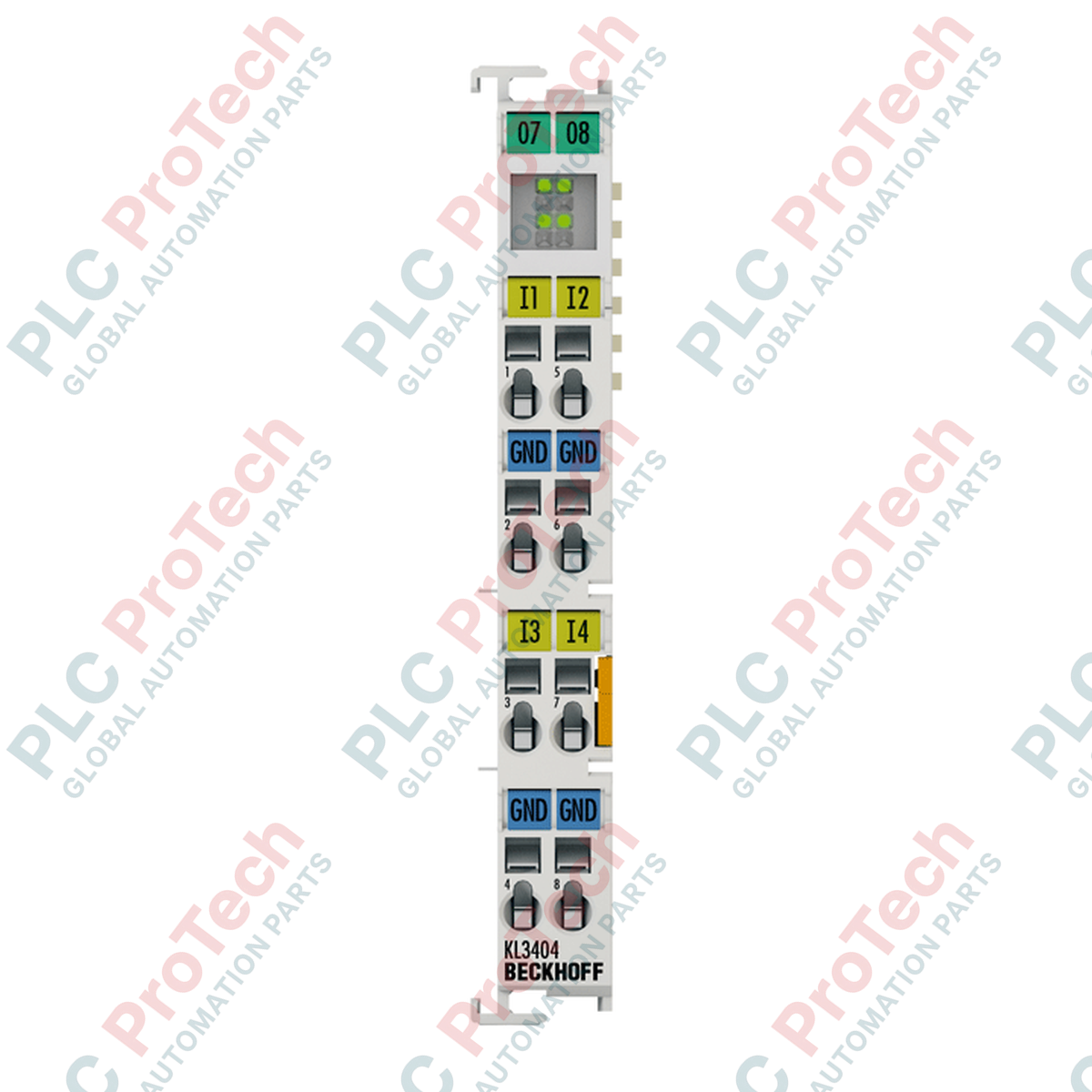

BECKHOFF KS3404 Bus Terminali

SKU KS3404

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: KS3404
Origin Almanya
Ürün Türü: Veri Yolu Terminalleri
Ödeme: T/T, Western Union
Ağırlık: 0.075 kg
Boyutlar: 12 mm x 100 mm x 68 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

BECKHOFF KS3404, -10 V ila +10 V aralığındaki sinyalleri yüksek doğrulukla işlemek üzere tasarlanmış 4 kanallı bir analog giriş Bus Terminalidir. Beckhoff K-bus sistemi mimarisi içinde çalışan bu terminal, saha seviyesindeki analog fiziksel değerleri üst düzey denetleyici için dijital proses verilerine dönüştürür. Tek uçlu giriş teknolojisi ve 12 bit çözünürlüğü sayesinde standart endüstriyel otomasyon görevleri için güvenilir sinyal alımı sağlar.

BECKHOFF KS3404 ürününün temel ayırt edici özelliği, takılabilir kablolama seviyesidir. Standart KL serisi terminallerin aksine KS serisi tasarım, tüm kablo demetinin tek bir ünite olarak takılıp çıkarılmasına olanak tanır. Bu tasarım, bakım sırasında duruş süresini en aza indirir, önceden kablolama adımlarını kolaylaştırır ve terminal değişimi sırasında olası kablolama hatalarını önler.

Özellikler

-10 V ila +10 V sinyal aralıkları için tasarlanmış 4 tek uçlu analog giriş.
12 bit çözünürlük (0 ila 10 V aralığı yapılandırıldığında 11 bit çözünürlük).
Verimli kurulum ve servis için takılabilir kablolama seviyesi (KS serisi gövde).
K-bus ile sinyal seviyesi arasında 500 V elektriksel izolasyon.
Donanım adresi veya yapılandırma anahtarı gerektirmez; bus kuplörü üzerinden otomatik yapılandırma sağlar.
Kontrol panosu alanını verimli kullanmak için kompakt 12 mm gövde genişliği.

Uygulamalar

Makine kontrolü ve endüstriyel proses ortamlarında analog gerilim izleme.
Standart gerilim çıkışlarına sahip analog sensörlerin ve dönüştürücülerin K-bus G/Ç sistemlerine entegrasyonu.
Hızlı kurulum veya modüler makine tasarımları için takılabilir terminal bağlantıları gerektiren kontrol panosu kurulumları.

Teknik Özellikler

Genel

Üretici	BECKHOFF
Model	KS3404
Ürün Türü	Bus Terminali (Analog Giriş)
Yapı Formu	Takılabilir kablolama seviyesine sahip terminal gövdesi

Sinyal ve G/Ç

Giriş Sayısı	4
Sinyal Gerilim Aralığı	-10 V ila +10 V
Giriş Teknolojisi	Tek uçlu
Çözünürlük	12 bit (0 ila 10 V aralığı için 11 bit)
Dahili Direnç	> 130 kOhm
Ölçüm Hatası	< +-0.3% (tam skala değerine göre)
Dönüşüm Süresi	~ 2 ms
Proses Görüntüsündeki Bit Genişliği	Giriş: 4 x 16 bit veri (isteğe bağlı 4 x 8 bit kontrol/durum)

Elektriksel

Güç Kaynağı	K-bus üzerinden
K-bus Anlık Tüketimi	Tipik 100 mA
Anlık Tüketim Gücü Kontakları	Yok (kullanılmıyor)
Güç Kontaklarının Akım Yükü (Imax)	10 A
Elektriksel İzolasyon	500 V (K-bus ile sinyal gerilimi arası)

Bağlantı

Kablolama Bağlantısı	Tornavidayla yay çalıştırma
Takılabilir Kablolama Seviyesi	Evet
İletken Kesiti (Tek Telli)	0.08 ila 1.5 mm² (AWG 28 ila 16)
İletken Kesiti (Çok Telli)	0.08 ila 1.5 mm² (AWG 28 ila 16)
İletken Kesiti (Esnek)	0.14 ila 1.5 mm² (AWG 26 ila 16)
Sıyırma Uzunluğu	9 ila 10 mm

Mekanik ve Çevresel

Boyutlar (G x Y x D)	12 mm x 100 mm x 68 mm
Ağırlık	0.075 kg
Gövde Malzemesi	Polikarbonat
Montaj	Kilitli 35 mm DIN rayı (EN 60715)
Çalışma Sıcaklığı	-25 ila +60 degC
Depolama Sıcaklığı	-40 ila +85 degC
Bağıl Nem	%95, yoğuşmasız
Koruma Sınıfı	IP20
Titreşim/Darbe Dayanımı	EN 60068-2-6/EN 60068-2-27 standardına uygundur
EMC Bağışıklığı/Emisyonu	EN 61000-6-2/EN 61000-6-4 standardına uygundur

Uygunluk ve Sertifikalar

Onaylar ve İşaretler	CE, UL, ATEX, DNV GL
Ex İşareti	II 3 G Ex nA IIC T4 Gc

Montaj Talimatları

Gücü Kesme: Montaj veya sökme işleminden önce Bus Terminal sistemini ve saha cihazlarını besleyen tüm güç kaynaklarının bağlantısını kesin ve kilitleyerek devre dışı bırakın.
Montaj: Terminali standart 35 mm DIN rayına (EN 60715'e uygun) oturtun. Çift yuva ve anahtar bağlantısının bitişik terminallerle güvenli biçimde hizalandığından emin olun.
Takılabilir Kablolama Seviyesi: Kablolu konnektör bloğunu yerine oturana kadar terminal yuvasına takın.
Kablolama: Sinyal kablolarını, yaylı klemensleri bir tornavidayla çalıştırarak standart tek uçlu gerilim ölçümü düzenlerine göre bağlayın. Kablo yalıtımını 9 ila 10 mm sıyırın.
Sistem Doğrulaması: Hassas analog sinyalleri harici elektromanyetik parazitlerden korumak için, gerektiğinde ekran bağlantılarının doğru şekilde kurulduğundan emin olun.

Değiştirme Önerileri

Mevcut bir BECKHOFF KS3404 değiştirilirken, takılabilir kablolama seviyesi, bakım personelinin yaylı klemenslerdeki tek tek kabloları sökmeden fiziksel elektronik bloğunu değiştirmesine olanak tanır. Konnektör bloğunu çıkarmadan veya terminali DIN rayından sökmeden önce bus segmentinin enerjisinin tamamen kesildiğinden emin olun. Halef ya da yedek modelin TwinCAT sistem yöneticisindeki yapılandırma gereksinimleriyle eşleştiğini doğrulayın.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF KS3404?

The BECKHOFF KS3404 is a 4-channel analog input Bus Terminal designed to measure analog standard signals in the -10 V to +10 V range, transmitting them with a 12-bit resolution to the higher-level controller via the K-bus.

What is the difference between the KL3404 and the KS3404 terminals?

The BECKHOFF KS3404 features a pluggable wiring level, allowing the entire terminal block's wiring harness to be plugged or unplugged as a single assembly, whereas the standard KL3404 uses fixed wiring clamps directly integrated into the terminal housing.

Does the BECKHOFF KS3404 require power contacts for its operation?

No, the BECKHOFF KS3404 does not draw current from the power contacts; its internal electronic circuitry is powered exclusively via the K-bus, drawing a typical current of 100 mA.

What level of electrical isolation does the BECKHOFF KS3404 provide?

The BECKHOFF KS3404 provides 500 V of electrical isolation between the K-bus communication lines and the field-side analog signal lines.

What is the measurement resolution of the BECKHOFF KS3404?

The BECKHOFF KS3404 provides a 12-bit resolution for the full -10 V to +10 V range, which adjusts to an 11-bit resolution when utilizing a 0 to 10 V range.
