3500/20-01-02-00 | Bently Nevada | Rack Interface Module

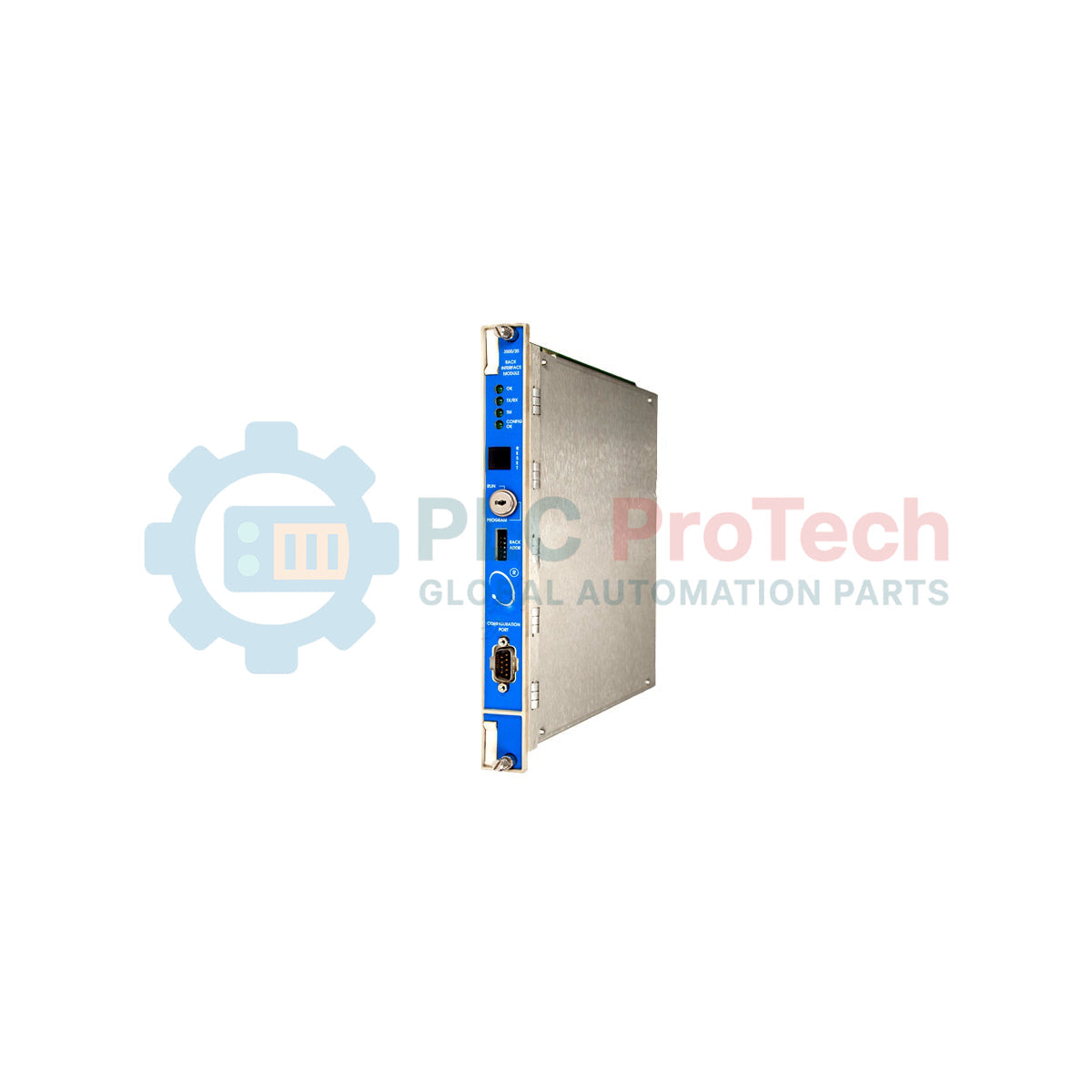

Bently Nevada 3500/20-01-02-00 3500 Serisi Raf Arayüz Modülü

SKU 3500/20-01-02-00

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 3500/20-01-02-00
Origin Amerika Birleşik Devletleri
Ürün Türü: Raf Arayüz Modülleri
Ödeme: T/T, Western Union
Ağırlık: 0.32 kg
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

Bir 3500 makine koruma rafının en soldaki yuvasına doğrudan entegre edilen Bently Nevada 3500/20-01-02-00, dahili raf izleme modülleri ile harici kontrol sistemleri arasında birincil iletişim ağ geçidi olarak çalışır. Bu özel düzenek, standart Raf Arayüz Modülü (RIM) ürün yazılımıyla yapılandırılmıştır ve RS232/RS422 seri arayüz G/Ç modülünü içerir. Sistem yapılandırması, durum izleme ve seri veri entegrasyonu için fiziksel ve mantıksal bağlantı görevi görür. Kritik makine durum verilerini seri arayüzü üzerinden yönlendirerek bu modül, sistem yapılandırma veri yolunu aşırı yüklemeden doğrudan PLC veya DCS iletişimi sağlar.

Özellikler

DCS, PLC ve tesis veri geçmişi sistemleriyle entegrasyon için güvenilir seri iletişim bağlantıları kurar.
Özel makine koruması ve sürekli izleme için ideal standart RIM özellikleri sunar.
Esnek seri topoloji düzenleri için arkaya monte RS232/RS422 G/Ç modülünü içerir.
Bently Nevada 3500 Raf Yapılandırma Yazılımı ile eşleştirildiğinde uzaktan veya yerel yapılandırmayı destekler.
Doğru donanım çalışmasını sürekli olarak doğrulamak için özel dahili tanılama özelliklerini korur.

Uygulamalar

Dönen makine koruma devrelerinin tesis genelindeki DCS platformlarıyla entegrasyonu.
Endüstriyel türbinlerin, kompresörlerin ve yüksek güçlü pompaların sürekli izlenmesi.
Petrol, gaz ve elektrik üretim tesislerindeki eski nesil seri Modbus yapılandırmaları.

Teknik Özellikler

Parametre	Teknik Özellik Değeri
Üretici	Bently Nevada
Model Kodu	3500/20-01-02-00
Raf Arayüzü Türü	Standart RIM (01)
G/Ç Modülü Türü	RS232 / RS422 Seri Arayüz G/Ç Modülü (02)
Kuruluş Onayları	Yok (00)
Arka Panel Konumu	Ayrılmış yuva 1 (en soldaki konum)
Seri Haberleşme	RS232/RS422 üzerinden Modbus RTU
Menşei Ülke	Amerika Birleşik Devletleri (ABD)
Net Ağırlık	1,36 kg (Ana modül ve G/Ç modülü toplamı)
Hesaplanan Sevkiyat Ağırlığı	3,00 kg

Bağlantılar ve Arayüzler

Konektör / Arayüz	İşlev Ataması
Ön Yardımcı Port	Yerel programlama ve raf kurulumu için RS232 seri bağlantısı
Arka G/Ç Seri Portu	RS232 veya RS422 çoklu düşümlü ağlar için yapılandırılabilir 9 pinli D-sub

Ampirik Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Eski 3500/20 standart RIM'in yerini fiziksel ve işlevsel olarak 3500/22M Transient Data Interface (TDI) almıştır. Sistem geçişi veya değiştirme planlarken, 3500/22M'yi desteklemek için yapılandırma yazılımı dosyalarının dönüştürülmesi ve fiziksel I/O modülünün de eşleşen TDI özelliklerine yükseltilmesi gerektiğini unutmayın. Yazılım uyarlaması olmadan tak-çalıştır şeklinde birbirlerinin yerine kullanılamazlar.

Uygulama Tuzakları ve Mühendislik Notları

Bu standart RIM'de geçici veri toplama arabellekleri bulunmaz. Tesisinizde System 1 yazılımında derinlemesine tanılama için dinamik dalga biçimi yakalama (Bode, polar veya waterfall grafikleri gibi) gerekiyorsa 3500/22M TDI kullanmalısınız. Ayrıca, arka düzlem adres çakışmalarını önlemek için 3500/20 modülünün yan tarafındaki donanım adresi DIP anahtarlarının takma işleminden önce doğru şekilde ayarlandığından emin olun.

Devreye Alma ve Kablolama İpuçları

RS422 çoklu düşüm ağını kurarken, sinyal yansımasını önlemek için zincirdeki son cihazı her zaman 120 ohm'luk bir sonlandırma direnciyle sonlandırın. Uzun RS422 hatlarında ekranlı, bükümlü çift kablo kullanılması zorunludur ve yakındaki monitörlerde analog sensör performansını düşüren toprak döngülerinin oluşmasını önlemek için ekran tek bir noktadan (genellikle ana bilgisayar ucundan) topraklanmalıdır.

Kurulum Kılavuzu

KRİTİK UYARI:

Arka I/O modülünü takmadan veya çıkarmadan önce 3500 raf güç kaynağı modüllerinin tamamen kapatıldığından ve kilitleme-etiketleme prosedürüyle güvence altına alındığından emin olun. Arka fiziksel I/O modülünün doğrudan enerjili olarak değiştirilmesi, arayüz devrelerinde kalıcı hasara yol açabilir ve beklenmedik raf alarmlarını tetikleyebilir.

Rafın güç kaynağını yalıtın ve güvenilir bir kasa topraklama noktasına bağlı statik dağıtıcı bilek kayışıyla kendinizi topraklayın.

Arka RS232/RS422 I/O modülünü 3500 rafının Slot 1'indeki kılavuz raylarla hizalayın, yerine kaydırın ve sabitlenmiş bağlantı elemanlarını sıkın.

Ana 3500/20 RIM modülünü rafın ön kısmındaki Slot 1'e yerleştirin. Modül konektörü arka düzleme düzgünce oturana kadar sıkıca kaydırın.

Ön paneldeki sabitlenmiş vidaları sıkın, rafın gücünü yeniden verin ve ön paneldeki OK LED'inin sabit yeşil renge geçtiğini doğrulayın.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

3500/20 Raf Arayüz Modülü, raf çalışırken sıcak takılabilir mi?

Evet, ön yüzündeki ana 3500/20 RIM, raf kapatılmadan sıcak takılabilir. Ancak, arka fiziksel RS232/RS422 G/Ç modülü, güç uygulandığı sürece asla çıkarılmamalı veya takılmamalıdır.

3500/20 modülü modası geçmişse yükseltme yolu nedir?

Resmi yedek 3500/22M Geçici Veri Arayüzü (TDI) modülüdür. Yükseltme, hem ön ana modülün hem de arka G/Ç montajının değiştirilmesini ve yapılandırma dosyasının dönüştürülmesini gerektirir.

Bu modül System 1 geçici yazılım analizini destekliyor mu?

Hayır, standart 3500/20-01 modülü geçici veri tamponlamayı desteklemez. System 1 tanılama yazılımı için dinamik başlatma ve yavaşlama dalga formlarını yakalamak üzere 3500/22M TDI modülünü kullanmalısınız.
