Açıklama

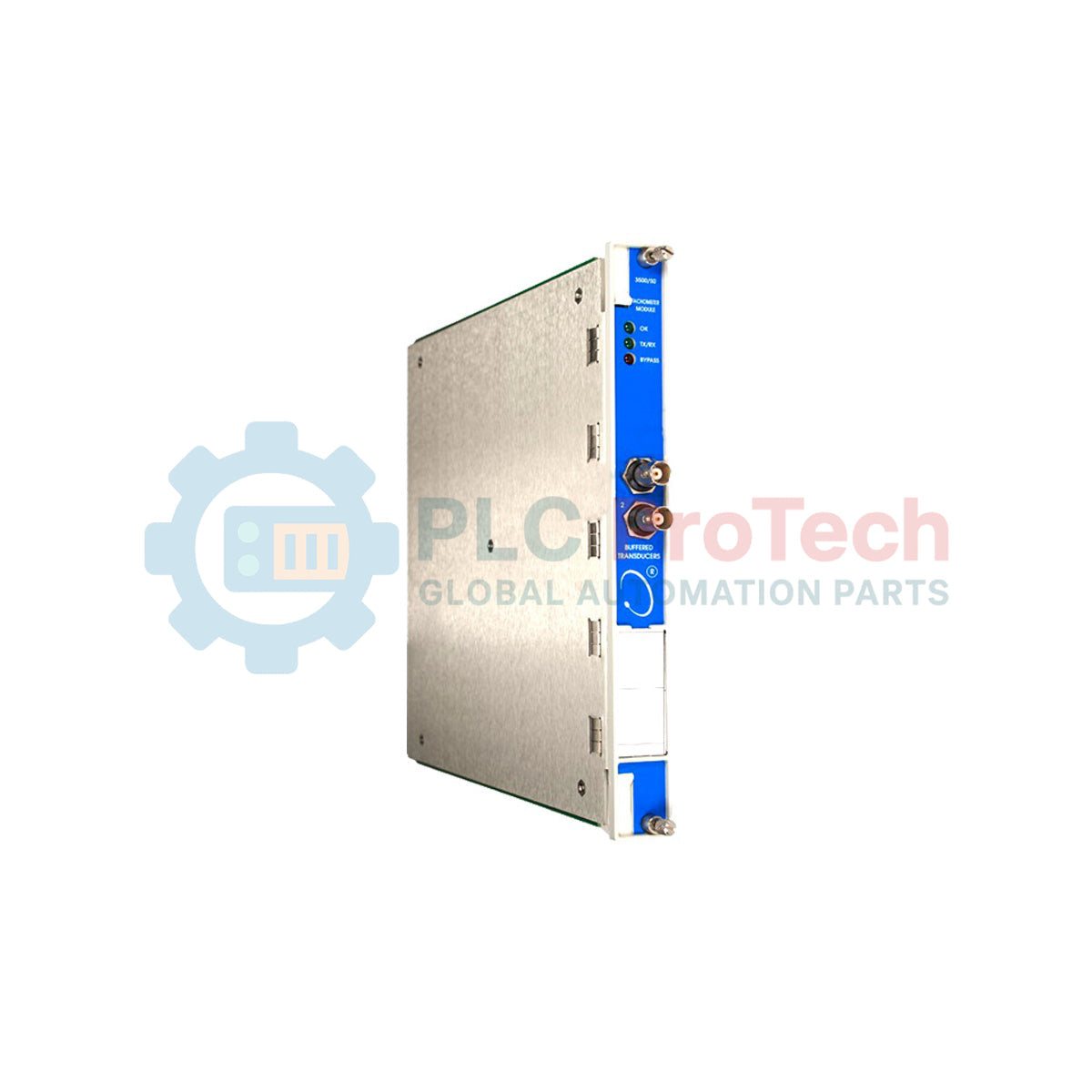

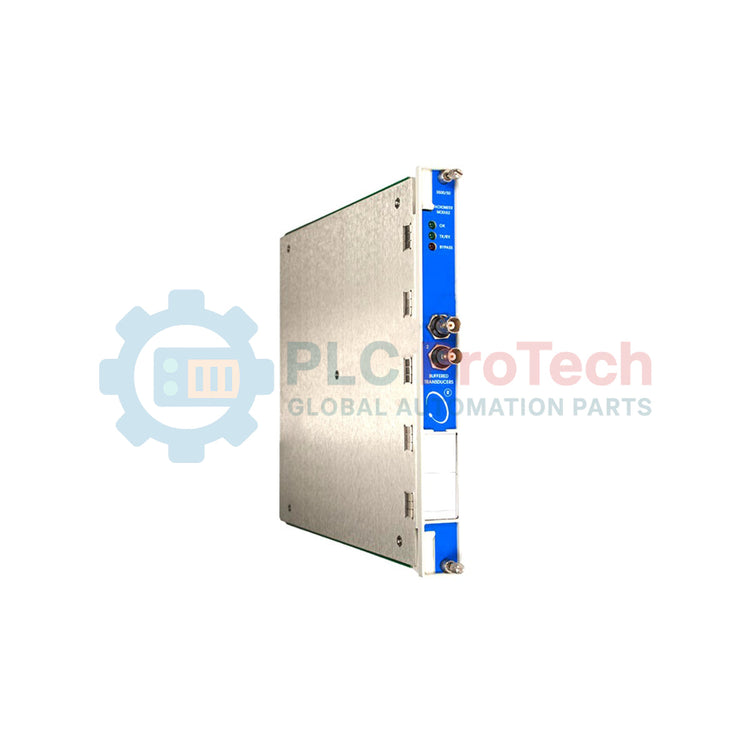

Makine koruması için kritik dönme hızı ve ivme verileri sağlayan Bently Nevada 3500/50-01-CN, 3500 Makine Koruma Sistemi bünyesinde yüksek hassasiyetli, dört kanallı bir takometre modülü olarak çalışır. Bu yapılandırma, mil dönme hızını, rotor ivmesini ve dönüş yönünü değerlendirmek için yakınlık problarından veya manyetik alıcılardan gelen giriş sinyallerini işler. 01 G/Ç modülü türüyle yapılandırılan bu ünite, kabin entegrasyonunu kolaylaştırmak için dahili sonlandırmalar içerir. CN son eki, ülkeye özel mevzuat onaylarını belirtir ve özel bölgesel tehlikeli alan sertifikasyonlarına uygunluğu sağlar.
Özellikler
-
Dört Bağımsız Kanal: Dört adede kadar dönüştürücü girişi genelinde eşzamanlı hız, tepe hız ve faz ölçüm tanılaması sağlar.
-
Dahili Sonlandırmalar (01 Seçeneği): Harici sonlandırma blokları veya özel arayüz kabloları gerektirmeden doğrudan saha kablolama bağlantıları sağlar.
-
Esnek Dönüştürücü Uyumluluğu: Pasif manyetik alıcılarla, yakınlık dönüştürücü sistemleriyle ve aktif hız sensörleriyle doğrudan arayüz oluşturur.
-
Gelişmiş Alarm İzleme: Kullanıcı tarafından programlanabilir gecikme parametreleriyle aşırı hız, düşük hız ve sıfır hız alarm yapılandırmalarını destekler.
-
Sağlam Sistem Entegrasyonu: Standart 3500 raf kasasıyla tamamen uyumludur ve tanılama verilerini doğrudan rafın arka düzlemine iletir.
Uygulamalar
- Buhar türbini aşırı hız koruması ve çalışma devri (RPM) izleme.
- Santrifüj kompresör ve genişleticiler için hız izleme döngüleri.
- Büyük endüstriyel elektrik motoru ve jeneratör mili tanılaması.
- Hidroelektrik türbin çarkının hız ve faz açısı doğrulaması.
Teknik Özellikler
| Parametre |
Teknik Özellik Değerleri |
| Üretici |
Bently Nevada (Baker Hughes) |
| Model Numarası |
3500/50-01-CN |
| Modül Türü |
Takometre Modülü (4 Kanallı) |
| G/Ç Modülü Seçeneği |
01 (Dahili Sonlandırmalar) |
| Kuruluş Onayları Seçeneği |
CN (Ülkeye Özel / Çin Bölgesel Onayları) |
| Sinyal Girişleri |
Manyetik Alıcılar, Yakınlık Dönüştürücüleri (3 telli) |
| Giriş Frekans Aralığı |
0,0015 Hz ile 50.000 Hz arası |
| Çalışma Sıcaklığı |
-30 °C ile 65 °C arası |
| Depolama Sıcaklığı |
-40 °C ile 85 °C arası |
| Menşe Ülke |
Amerika Birleşik Devletleri (U.S.A.) |
| Nakliye Ağırlığı (Hesaplanmış) |
3,00 kg (6,61 lbs) |
Bağlantılar ve Arayüzler
| Terminal Bağlantı Bloğu |
Sinyal Ataması / İşlev |
| Kanal 1 (SIG / COM / VT) |
Hız Sensörü / Dönüştürücü Giriş Kanalı 1 |
| Kanal 2 (SIG / COM / VT) |
Hız Sensörü / Dönüştürücü Giriş Kanalı 2 |
| Kanal 3 (SIG / COM / VT) |
Hız Sensörü / Transdüser Giriş Kanalı 3 |
| Kanal 4 (SIG / COM / VT) |
Hız Sensörü / Transdüser Giriş Kanalı 4 |
| SHIELD Terminalleri |
Enstrümantasyon Ekranı Topraklama Noktaları |
Alternatif Modeller ve Uyumluluk
Dahili sonlandırmalara sahip 3500/50-01-CN modülü, saha kablolarının doğrudan kabin paneline uyarlanması koşuluyla, 3500/50-02 harici sonlandırma yapılarını kullanan yapılandırmaların doğrudan yerine kullanılabilir. Eski bellenimden geçiş yaparken, raf indirme işlemleri sırasında sistem yapılandırma doğrulama hatalarını önlemek için 3500 Raf Yapılandırma Yazılımının CN mevzuat profillerini destekleyecek şekilde güncellendiğini doğrulayın.
Uygulama Hataları ve Mühendislik Notları
Pasif manyetik alıcılar kullanırken, en düşük çalışma hızlarında mil yüzey hızının ve sensör-hedef aralığının yeterli gerilim genliği (genellikle tepeden tepeye > 1V) oluşturduğunu kontrol edin. Bu parametrenin doğrulanmaması, soğuk başlatma sırasında darbelerin kaçırılmasına ve ardından düşük hız alarmlarına yol açabilir. Aktif 3 kablolu yakınlık probları gerektiren sistemlerde, hız sinyali kablolarını yüksek güçlü motor hatlarının yanından geçirmeyin; böylece yüksek frekanslı parazitin faz göstergelerini olumsuz etkilemesini önleyin.
Devreye Alma ve Kablolama İpuçları
Sensör ekranı drenaj kablolarının yalnızca 3500/50-01-CN G/Ç modülündeki SHIELD pinlerine bağlandığından emin olun. Ekranı her iki uçtan da topraklamayın; bu, yüksek frekanslı hız darbe sinyaline elektromanyetik parazit ekleyen bir toprak döngüsü oluşturur. Yazılımı yapılandırırken çıkış RPM değerlerinin doğru ölçeklenmesini sağlamak için çok dişli hız hedefindeki diş sayısını doğru girin.
Kurulum Talimatları
KRİTİK UYARI:
Takometre modülünü takmadan veya çıkarmadan önce 3500 raf güç kaynağının enerjisinin tamamen kesildiğini doğrulayın. Sınıflandırılmış tehlikeli alanlarda modülleri enerji altındayken çıkarmak ("sıcak değiştirme") ciddi bir tutuşma tehlikesi oluşturur. Kontrol kabininde bakım işlemi yapmadan önce daima yerel atmosfer güvenlik sertifikalarını doğrulayın.
1
Arka panel konektörleriyle doğru hizalandığından emin olarak ana takometre modülünü 3500 şasisinin ön yuvasına kaydırarak takın.
2
Modül çerçevesinin şasiye sağlam biçimde topraklanmasını sağlamak için ön paneldeki sabit tutucu vidaları sıkın.
3
Rafın arkasındaki eşleşen yuvayı bulun ve 3500/50-01-CN dahili sonlandırma G/Ç modülünü takın.
4
Transdüser kablolarını entegre vidalı klemenslere bağlamadan önce arka G/Ç modülü sabitleme vidalarını sıkıca sıkın.
