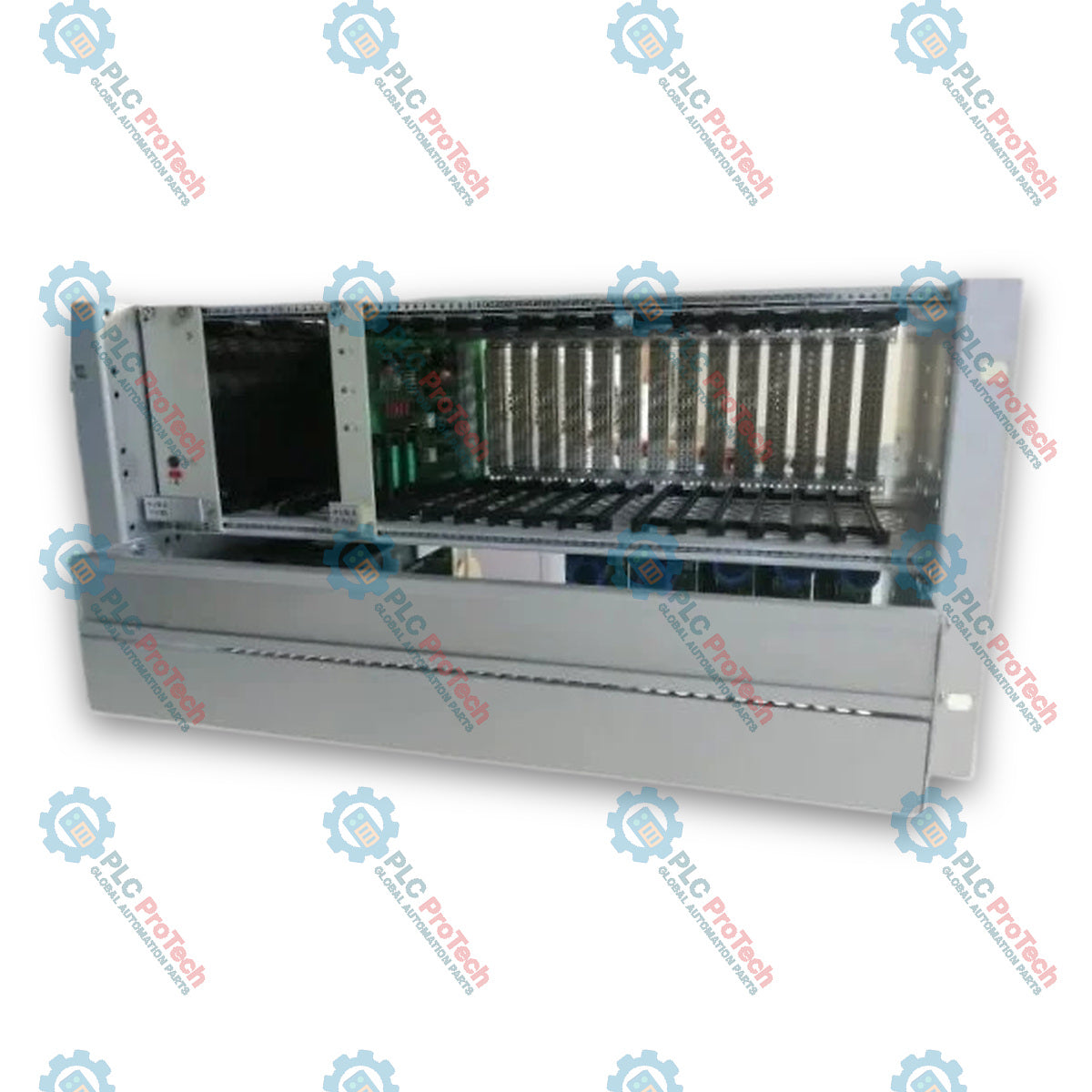

HIMA H41q/H51q B9361 / B 9361 Montaj Kiti

SKU B9361

Stokta

12-month warranty
Free returns within 30 days

Üretici: HIMA
Ürün No.: B9361
Origin Almanya
Ürün Türü: Montaj Kiti
Ödeme: T/T, Western Union
Ağırlık: 8.5 kg
Boyutlar: 222 mm x 248 mm x 483 mm (H x W x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

HIMA B 9361, HIMA H51q güvenlik sistemleri için 18 A'e kadar yüklenebilen ek bir 5 V güç kaynağı sağlayan bir montaj kitidir. B 9361, merkezi rafta bulunan güç kaynağı modüllerinin 5 V devrelerini beslemeye yetersiz kaldığı durumlarda (örneğin, yedekli bir kontrol düzeninde üç F 7126 güç kaynağı modülü için akım gereksinimi I > 18 A olduğunda) kullanılır. Entegre kablo kanallı, 5 birim yüksekliğinde 19 inçlik K 1408 merkezi raf temel alınan B 9361; bir F 7126 güç kaynağı modülü (24 V / 5 V, 10 A), bir F 7131 güç kaynağı izleme modülü ve arkaya monte edilen ayrıştırma, sigortalama ve fan izleme ünitelerini (Z 6011, Z 6012 ve Z 6013) içerir. Üç güç kaynağı modülünden ikisi 5 V beslemesini sürdürebildiğinden yüksek kullanılabilirlik sağlanır.

Özellikler

Entegre kablo kanallı, 19 inçlik K 1408 merkezi raf (5 birim yüksekliğinde, 5U) temel alınmıştır
H51q sistemleri için 18 A'e kadar yüklenebilen ek bir 5 V güç kaynağı sağlar
Temel kitte 1 x F 7126 güç kaynağı modülü (24 V / 5 V DC, 10 A) bulunur
5 V çıkışları paralel çalışan en fazla 2 ek F 7126 güç kaynağı modülüyle (PS2, PS3) genişletilebilir
1 x F 7131 güç kaynağı izleme modülüyle donatılmıştır
HIMA Planar Sistemi standart F tipi modüllerinin kurulumu için 14 soket konnektörü içerir
Güç kaynağı modüllerini beslemek üzere ayrıştırma ve sigortalama sağlayan, arkaya monte edilen Z 6011 modülleri
Fan çalışması ve sigorta izleme özellikli, arkaya monte edilen Z 6012 fan modülü
Z 6012 için besleme geriliminin ayrıştırılması ve sigortalanması amacıyla arkaya monte edilen Z 6013 modülleri
Üç güç kaynağı modülünden ikisinin 5 V beslemesini garanti ettiği yedekli besleme kullanılabilirliği

Uygulamalar

HIMA H51q güvenlik kontrol sistemleri için ek 5 V DC güç genişletmesi
HIMA Planar Sistemi F tipi modüllerinin entegrasyonu ve muhafazası
Endüstriyel güvenlik enstrümantasyonu tesislerinde güç dağıtımı ve izleme

Sipariş Bilgileri

Bileşen	Açıklama	Parça / Modül Tanımı
Merkezi Raf	Entegre kablo kanallı, 5 birim yüksekliğinde 19 inçlik raf	1 x K 1408
Arka Modül	Güç kaynağı modüllerini beslemek için ayrıştırma ve sigortalama	3 x Z 6011
Arka Modül	Fan çalışması izleme ve sigorta izlemeli fan	1 x Z 6012
Arka Modül	Z 6012 için besleme geriliminin ayrıştırılması ve sigortalanması	2 x Z 6013
Dahil Modül	24 V / 5 V, 10 A güç kaynağı modülü (PS1)	1 x F 7126
Dahil Modül	Güç kaynağı izleme modülü	1 x F 7131
Dahil Konnektörler	HIMA Planar Sistemi standart (F tipi) modülleri için soket konnektörleri	14 x soket konnektörü
İsteğe Bağlı Modül	24 V / 5 V güç kaynağı modülü (PS2, PS3)	2 x F 7126 (Ayrı sipariş edilir)
İsteğe Bağlı Modüller	HIMA Planar Sistemi standart (F tipi) modülleri	1...14 x F tipi modül (Ayrı sipariş edilir)

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	HIMA
Model	B 9361
Sistem Uyumluluğu	HIMA H51q Sistemleri, HIMA Planar Sistemi
Raf Boyutları / Form Faktörü	K 1408 merkezi rafı, 19 inç, 5 birim yüksekliğinde (5U)
Ek 5 V Kapasitesi	18 A’e kadar yüklenebilir
Temel Güç Kaynağı Modülü	1 x F 7126 (24 V / 5 V DC, 10 A)
Güç Kaynağı Yedekliliği	3 F 7126 modülünden 2’si 5 V beslemesini garanti eder
Dahili Sigorta Z 6011	4 A gecikmeli sigorta (5 x 20 mm, HIMA parça no. 57 0174409)
Dahili Sigorta Z 6013	1.6 A gecikmeli sigorta (5 x 20 mm, HIMA parça no. 57 0174169)

Bağlantılar/Arayüzler

Bağlantı Noktası	Kablo ve Bağlantı Ayrıntıları	Sigortalama	İşlev / Kullanım
XG.21/22/23:2 (L+)	RD 2.5 mm2, Faston 6.3 x 0.8	max. 16 A gL	PS1...PS3 için 24 VDC beslemesi
XG.21/22/23:1 (L-)	BK 2.5 mm2, Faston 6.3 x 0.8	-	24 VDC beslemesi için referans kutbu
XG.2: +5 V	YE 2 x 2.5 mm2, Faston 6.3 x 0.8 (2 m’den uzun mesafeler için kesit 6 mm2)	-	+5 VDC çıkışı (G/Ç alt rafı B 9302 beslemesi)
XG.3: GND	GN 2 x 2.5 mm2, Faston 6.3 x 0.8 (2 m’den uzun mesafeler için kesit 6 mm2)	-	Çıkış GND’si (G/Ç alt rafı B 9302 beslemesi; merkezi rafın GND’sine bağlanmalıdır)
XG.24:2 (L+)	RD 1.5 mm2, Faston 6.3 x 0.8	-	24 VDC çıkışı (G/Ç alt rafındaki besleme sigortası izleme ve IO-CON)
XG.25:2 (L+)	RD 1.5 mm2, Faston 6.3 x 0.8	-	24 VDC çıkışı (yalnızca 2. G/Ç veri yolu B 5222-2, B 5223-2, B 5232-2 ve B 5233-2 için G/Ç alt rafındaki besleme sigortası izleme ve IO-CON)
XG.26:4/5/6	GY 0.5 mm2, Faston 2.8 x 0.8	max. 4 A gecikmeli sigorta	Sinyalleme için yüzer NO/NC kontağı (sigorta ve fan izleme)
XG .4	-	-	Fabrika çıkışı kablolama: Güç kaynağı modülü F 7126 için L+ (24 V) beslemesi
XG .5	-	-	Fabrika çıkışı kablolama: Güç kaynağı modülü F 7126 için L- (24 V) beslemesi
XG .26: 2, 3	-	-	Fabrika çıkışı kablolama: Fanlar için güç kaynağı
XG .26: 1	-	-	Fabrika çıkışı kablolama: Sigorta izleme kablosu
XG .1:9-11	-	-	Müşteri tarafından kablolama: Güç kaynaklarının F 7131 üzerinden izlenmesi için bağlantılar
XG .21, XG .22, XG .23	-	-	Müşteri tarafından kablolama: Z 6011 bağlantıları (güç kaynağı modüllerini beslemek için ayrıştırma ve sigortalama)
XG .24, XG .25	-	-	Müşteri tarafından kablolama: Z 6013 bağlantıları (Z 6012 için besleme geriliminin ayrıştırılması ve sigortalanması ile G/Ç alt rafındaki kuplaj modülü F 7553’ün beslenmesi)

Kurulum Talimatları

Topraklama: Montaj kitinin kurulumu, şasiye iletken bir bağlantı yapılmasını veya EMC gerekliliklerine uygun şekilde kurulmuş ayrı bir toprak bağlantısını gerektirir. PE toprak bağlantısında Faston 6.3 x 0.8 mm kullanılır. Faston konektörlerini çıkarırken ve yeniden takarken üretici önerilerine kesinlikle uyun.
5 V Devre Bağlantısı: Merkezi raftaki ve ek güç kaynağındaki güç kaynağı modüllerinin 5 V devreleri paralel bağlanmamalıdır; ancak her iki güç kaynağının GND bağlantıları birbirine bağlanmalıdır.
5 V Çıkış Kablolaması: 5 VDC çıkışı (XG.2 / XG.3) ile G/Ç alt rafı (B 9302) arasındaki mesafe 2 m’den fazlaysa 2,5 mm2 yerine 6 mm2 kablo kesiti kullanın.

Uygunluk ve Sertifikalar

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the HIMA B 9361 used for?

The HIMA B 9361 is an assembly kit used to provide an additional 5 V DC power supply loadable up to 18 A for HIMA H51q safety systems when central rack power is insufficient.

Which system does the module belong to?

The assembly kit belongs to HIMA H51q safety systems and accommodates standard F-type modules of the HIMA Planar System.

What modules are included in the standard B 9361 kit?

The kit includes a K 1408 central rack (5U, 19-inch), 1 x F 7126 power supply module (24 V / 5 V, 10 A), 1 x F 7131 power supply monitoring module, 14 slot connectors for F-type modules, and rear-mounted Z 6011, Z 6012, and Z 6013 modules.

How is power redundancy maintained in the B 9361?

Power availability is maintained because 2 out of 3 F 7126 power supply modules are capable of guaranteeing the 5 V supply.

How should the 5 V circuits be grounded and wired?

The 5 V circuits of the central rack and additional power supply must not be switched in parallel, but the GND of both power supplies must be connected together.
