Açıklama

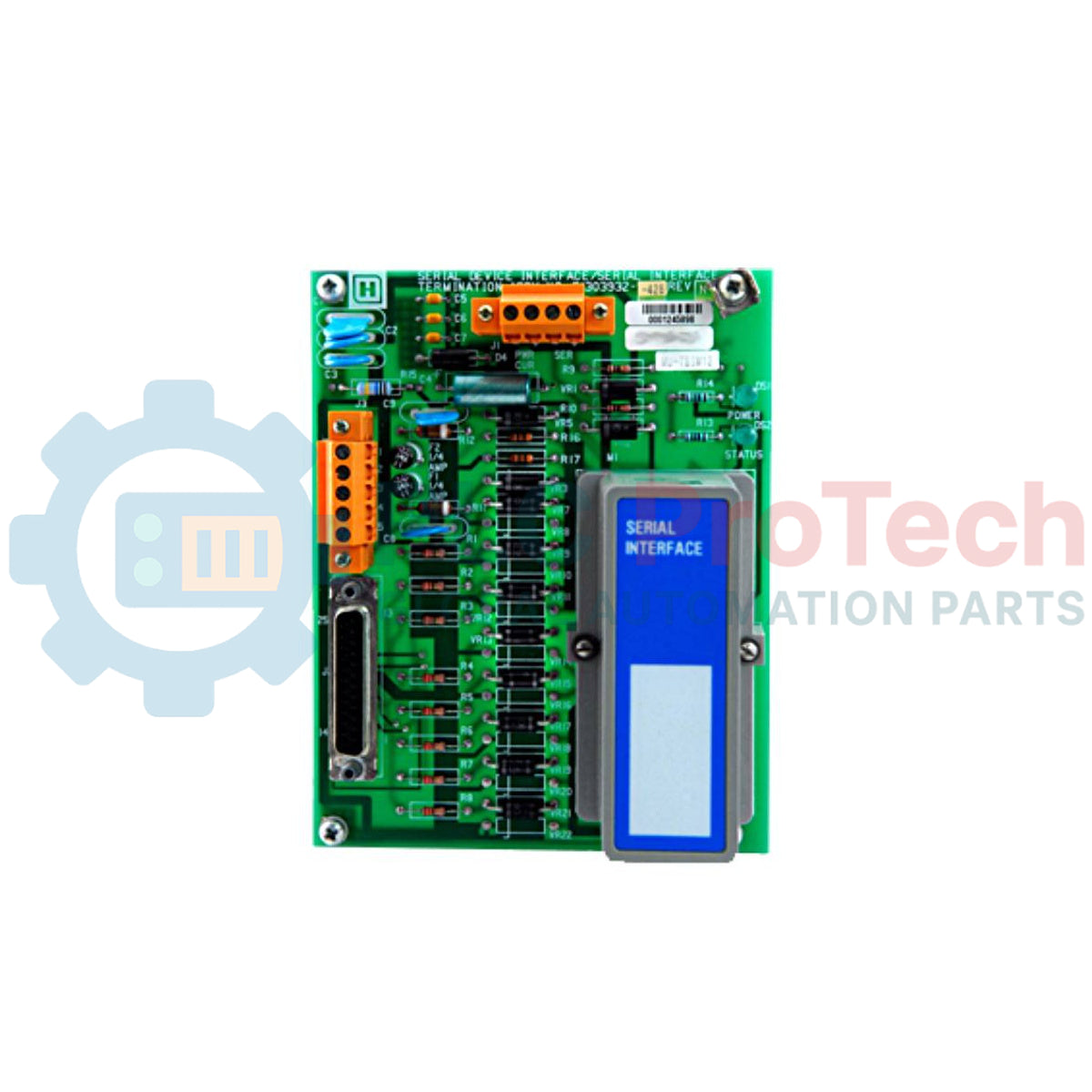

Güvenilir endüstriyel iletişim bağlantısı sağlayan Honeywell 51303932-476, entegre Honeywell kontrol mimarilerinde özel bir Seri Arayüz Modbus EIA-232 Saha Sonlandırma Düzeneği (FTA) olarak görev yapar. Bu yüksek güvenilirlikli modül, Honeywell kontrol ağları (TDC 3000 ve Experion sistemleri gibi) ile Modbus uyumlu harici alt sistemler arasında kesintisiz noktadan noktaya iletişim sağlar. Standartlaştırılmış seri katmanları kullanarak kritik proses otomasyonu uygulamaları için deterministik kayıt eşlemesi ve sağlam veri aktarımı sunar.
Önemli Özellikler
-
Protokol Uyumluluğu: Üçüncü taraf sistemlerle tutarlı entegrasyon için standart Modbus RTU/ASCII protokollerini yerel olarak destekler.
-
Fiziksel Arayüz: EIA-232 (RS-232) elektrik standartlarına uygundur ve özel noktadan noktaya iletişim için optimize edilmiştir.
-
Çift Bağlantı Altyapısı: Sahaya özgü kablolama standartlarına uyum sağlamak için hem DB25 bağlantı noktası hem de sıkıştırmalı terminal bloklarıyla donatılmıştır.
-
Tek Kanallı İzolasyon: Özel tek kanallı yol, elektrik arızalarının yayılımını sınırlarken veri aktarım hızını en üst düzeye çıkarır.
Endüstriyel Uygulamalar
- Dağıtık kontrol sistemlerini (DCS) harici programlanabilir lojik kontrolörlere (PLC) bağlama.
- Uzak gaz kromatograflarını, debimetreleri ve analiz ekipmanlarını merkezi kontrol odasına bağlama.
- Ağır makinelerin titreşim izleme sistemlerini ve güç dağıtım monitörlerini eski kontrol mimarileriyle entegre etme.
Teknik Özellikler
| Parametre |
Teknik özellik değeri |
| Üretici |
Honeywell |
| Model Numarası |
51303932-476 |
| Ürün Türü |
Seri Arayüz Modbus EIA-232 FTA |
| Arayüz Standardı |
EIA-232 (RS-232) |
| Kanal Sayısı |
1 Kanal |
| Terminal Türleri |
DB25 veya Sıkıştırmalı Vidalı Terminaller |
| Modül Boyutu Sınıflandırması |
Boyut A (6 inç / 152 mm) |
| Fiziksel Boyutlar |
15.2 cm x 12.0 cm x 8.2 cm |
| Net Ağırlık |
0.32 kg |
| Sevkiyat Ağırlığı (Hesaplanan) |
1.50 kg |
Mühendislik Saha Notları
Alternatif Modeller ve Uyumluluk
51303932-476, Honeywell Seri Arabirim Modülü (SIM) kurulumlarındaki Boyut A saha sonlandırma düzenekleri için standart biçim faktörüne uygundur. Eski seri yapılandırmalar için doğrudan pin uyumlu bir birim olarak işlev görür, ancak eski SI kartlarının çalışırken değiştirilmesi sırasında modül atlama teli yapılandırmalarının uyumunu mutlaka doğrulayın.
Uygulamadaki Tuzaklar ve Gürültü Bağışıklığı
EIA-232, ortak bir toprağa göre referans alınan tek uçlu sinyaller kullandığından toprak döngüsü akımlarına ve elektromanyetik parazite (EMI) karşı oldukça hassastır. FTA ile harici bağımlı düğümler arasında olası toprak döngülerini önlemek için kablo mesafesini 15 metrenin (50 fit) altında tutun ve ekranın yalnızca bir uçtan topraklandığından emin olun.
Devreye Alma ve Kablolama İpuçları
Sıkıştırmalı terminal bloklarını kullanırken sinyal toprağını koruyucu topraktan ayırmak için pin eşlemesini dikkatlice inceleyin. Sürekli iletişim zaman aşımı (Modbus Kodu 4 veya genel çerçeveleme hataları) yaşıyorsanız, harici çevre biriminizin çapraz modem yapılandırması (RX/TX pinlerinin değiştirilmesi) mı yoksa düz bağlantı pin eşlemesi mi gerektirdiğini yeniden kontrol edin.
Kurulum Kılavuzu
KRİTİK UYARI: Saha Sonlandırma Düzeneğini takmadan, çıkarmadan veya kablolamadan önce ana sisteme ve arabirim raflarına güç sağlayan tüm güç kaynaklarının enerjisini kesin. Gücün yalıtılmaması sistemin zarar görmesine veya kontrol veri yolu işlemlerinin beklenmedik şekilde kesintiye uğramasına neden olabilir.
1
Boyut A kartını, entegre montaj kılavuzlarını kullanarak belirlenmiş muhafaza şasisine sağlam biçimde monte edin.
2
Seri arabirim bağlantısı için DB25 konektörünü veya sıkıştırmalı vidalı terminal bloğunu seçin. Sinyalleri aynı anda her iki porta da bağlamayın.
3
Yüksek frekanslı ortam gürültüsünün neden olduğu paraziti en aza indirmek için iletişim kablosunun ekranını doğrudan ekran terminali kelepçesine bağlayın.
4
Arabirim raflarına giden gücü yeniden sağlayın ve iletişimi kurmak için ana konsolda ilgili Modbus kayıtlarını yapılandırın.
