Açıklama

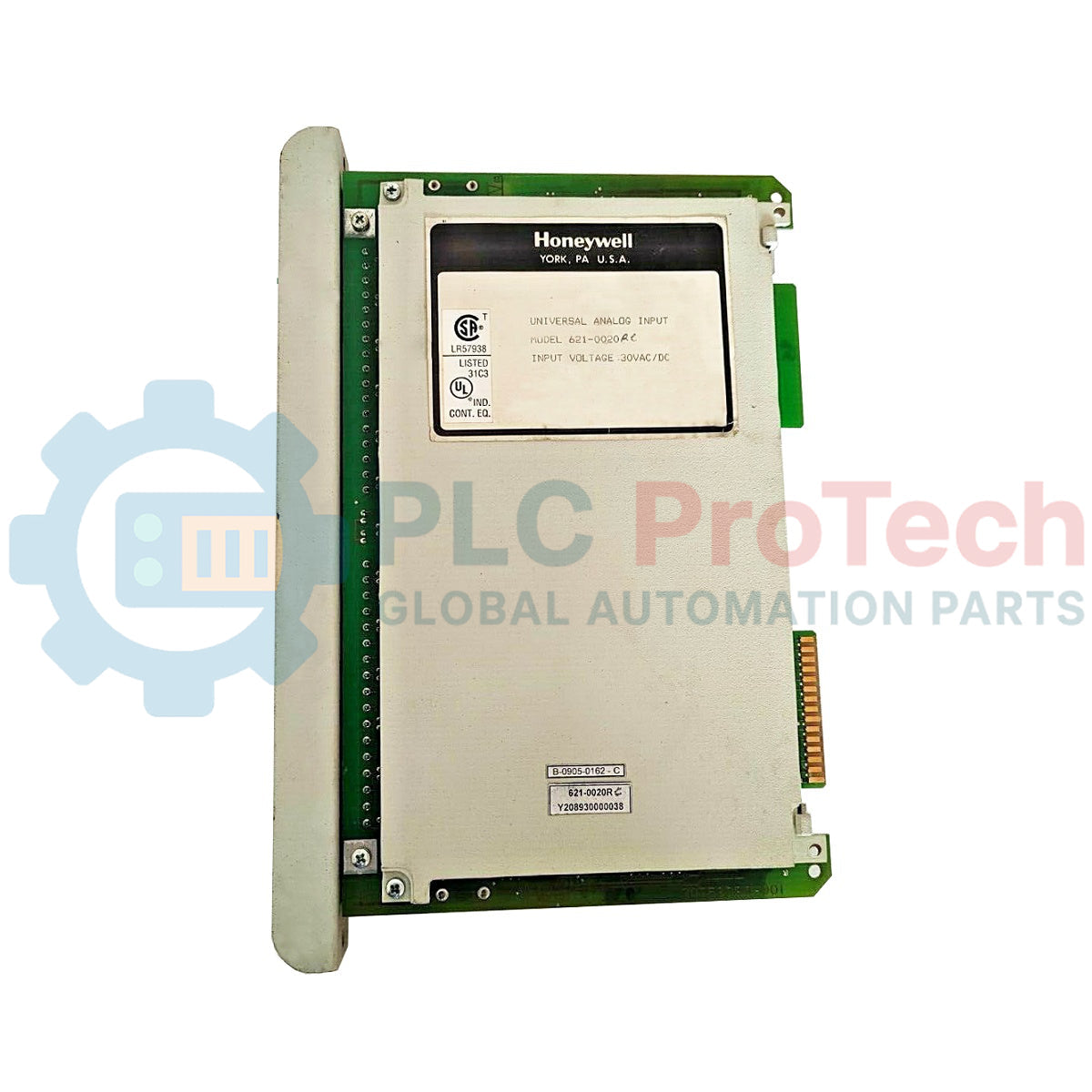

Kontrol sistemlerinde saha sinyallerini işleyen Honeywell 621-0020R (parça numarası 30756380-001 olarak da bilinir), yüksek yoğunluklu, yüksek performanslı bir giriş modülü olarak görev yapar. Saha düzeyindeki donanıma doğrudan bağlanarak analog telemetri verilerini toplar ve Logic Manager işlemci ortamında yürütülmek üzere hazırlar. Bu modül, 16 ayrı analog sinyal için doğrudan bağlantı noktası sunar ve bu girişleri endüstriyel uygulamalara yönelik güvenilir, hassas veri akışlarına dönüştürür.
621-0020R'nin merkezinde, gelen analog akım veya gerilim sinyallerini 0 ile 4095 arasında değişen yüksek çözünürlüklü 12 bit ikili değerlere dönüştüren entegre bir analogdan dijitale dönüştürücü (ADC) bulunur. Dönüştürülen bu parametreler, modülün tutma yazmaçlarında güvenli biçimde saklanır. Kontrol işlemcisi, önbelleğe alınan bu verilere PULL talimatı gibi standartlaştırılmış veri yolu talimatlarını kullanarak erişir; bu da iletişim gecikmesini önler ve proses güncellemelerinin yüksek hızda yapılmasını sağlar.
Bu modeldeki "R" son eki, kasaya özel donanım optimizasyonunu belirtir ve ünitenin Enerji Altında Çıkarma ve Takma (RIUP) işlemleri için uygun olduğunu onaylar. Bakım veya donanım değişimi gerektiğinde operatörler tüm raf düzeneğini kapatmadan modülü çalışırken değiştirebilir; böylece bitişik kanallardaki proses kontrolü kesintisiz sürer ve üretim kesintisi en aza iner.
Özellikler
- Tek bir yuvada 16 adede kadar bağımsız analog giriş kanalını destekler.
- Yüksek çözünürlüklü 12 bit analogdan dijitale dönüştürmeyi (0 ila 4095 ikili değer aralığı) destekler.
- Sıcak değiştirme sırasında sistemin kullanılabilirliğini sağlamak için RIUP (Güç Altında Çıkarma ve Takma) özelliğine sahiptir.
- İşlemcinin kesintisiz sorgulaması için dönüştürülen dijital değerleri özel dahili tutma kayıtlarında saklar.
- Basit PULL komutlarını kullanarak Logic Manager işlemci arka paneliyle yerel olarak bütünleşir.
Uygulamalar
- Enerji üretimi ve türbin sinyallerinin izlenmesi.
- Petrokimya ve petrol rafinerisi proses kontrolü.
- Endüstriyel atık su arıtma ve dağıtım tesisleri.
- Yüksek yoğunluklu analog sinyal işleme gerektiren genel üretim otomasyonu.
Teknik Özellikler
Üretici
| Honeywell |
Model Numarası
| 621-0020R |
Parça Numarası
| 30756380-001 |
Modül Türü
| Evrensel Analog Giriş Modülü (UAIM) |
Giriş Sayısı
| 16 Kanal |
ADC Çözünürlüğü
| 12 bit ikili (0-4095 sayım) |
Sıcak Değiştirme Desteği (RIUP)
| Evet |
İletişim Protokolü
| Arka panel veri yolu kayıtları (PULL komutuyla uyumlu) |
Ürün Ağırlığı
| 0.60 kg |
Sevkiyat Ağırlığı
| 2.00 kg |
Boyutlar (L x W x Y)
| 33.00 cm x 23.00 cm x 13.00 cm |
Kurulum Yönergeleri
Honeywell 621-0020R ürününün güvenli ve güvenilir çalışmasını sağlamak için aşağıdaki mühendislik prosedürlerini inceleyin ve uygulayın:
- Modülü takmadan önce şasi arka panelinin kılavuz raylarında birikinti olmadığından emin olun.
- Modülü etkin arka panel yuvasına kilitlemek için kuvvet uygulamadan önce devre kartının kenar konnektörünü doğru şekilde hizalayın.
- "R" son eki RIUP desteğini belirtse de, sıcak değiştirme sırasında elektrik çarpmasını veya donanımın hasar görmesini önlemek için saha tarafındaki kabloların güvenli biçimde yalıtıldığını ya da akımının sınırlandırıldığını doğrulayın.
- Sağlam elektrik bağlantılarını korumak ve endüstriyel titreşimlerde sinyal gürültüsünü en aza indirmek için tüm saha terminal bloğu konnektörlerini entegre montaj vidalarıyla sabitleyin.
