Açıklama

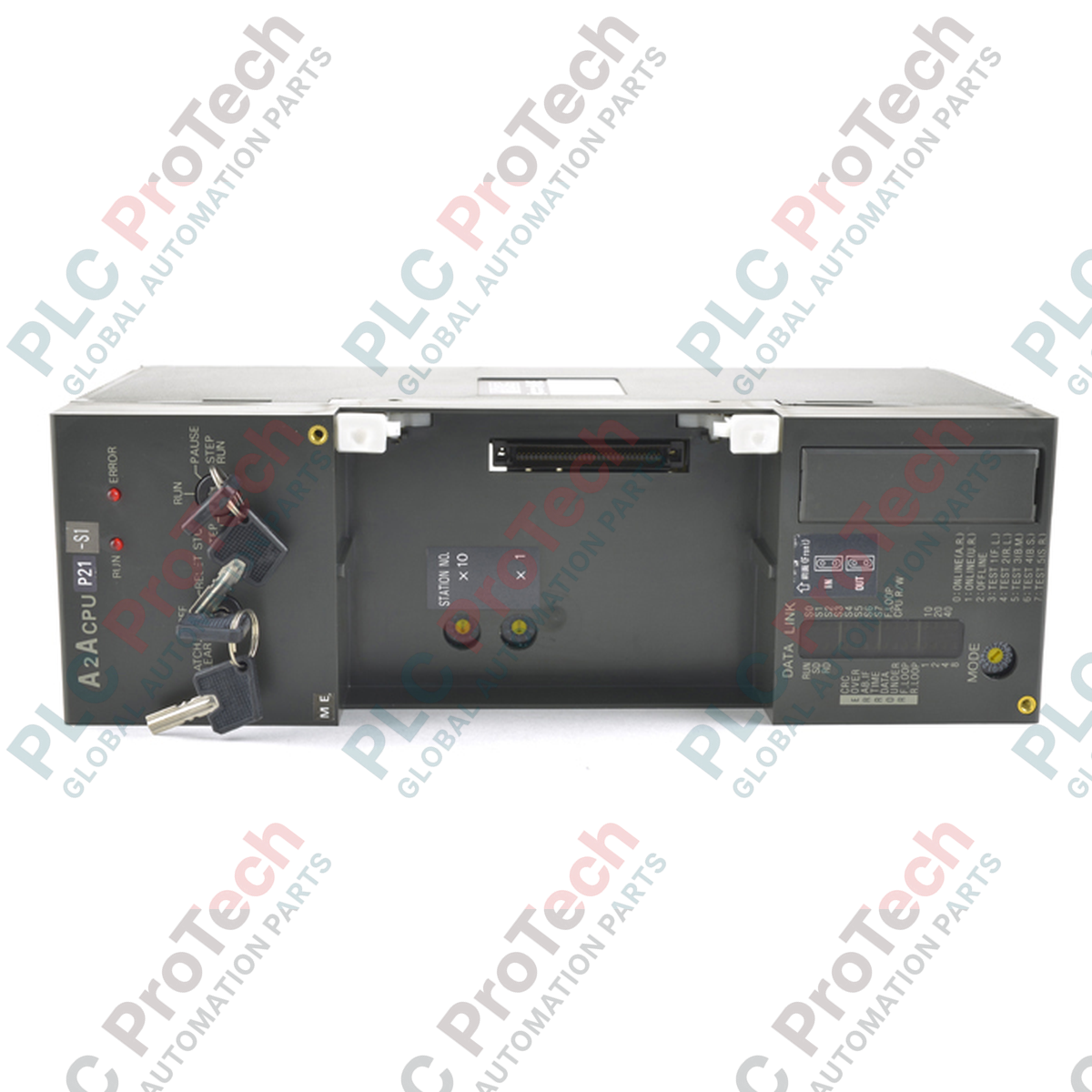

Gelişmiş optik ağ bağlantısını doğrudan işlemci mimarisine entegre eden Mitsubishi Electric A2ACPUP21, eski MELSEC A Serisi PLC platformu için özel bir merkezi işlem birimi olarak görev yapar. Bu modül, bir A2ACPU çekirdeğinin işlem performansını entegre bir MELSECNET optik veri bağlantısı arayüzüyle birleştirerek fiber optik döngüler üzerinden yüksek hızlı eşler arası ve ana-istasyon-alt istasyon iletişimi sağlar. Kontrol yürütme ve optik ağ özelliklerini tek bir yuvada birleştiren bu CPU birimi, dağıtık kontrol topolojilerinde arka panel alanı verimliliğini artırır ve iletişim gecikmesini en aza indirir.
Temel Özellikler
-
Entegre Optik Arayüz: MELSECNET optik döngü özelliklerini doğrudan CPU'ya entegre ederek ayrı bir ağ modülü gereksinimini ortadan kaldırır.
-
Gelişmiş Komut İşleme: A Serisi kontrolör ürün yelpazesine özgü mantık, sıralama ve veri işleme komutlarının yüksek hızda yürütülmesini sağlar.
-
Gürültüden Etkilenmeyen İletişim: Fiber optik iletim yolu, zorlu ortamlarda elektromanyetik parazite (EMI) ve radyo frekansı parazitine (RFI) karşı tam bağışıklık sağlar.
-
Çift Döngü Yedekliliği: Tek bir kablonun kopması durumunda kesintisiz iletişimi sağlamak için optik döngü yapılandırmalarını destekler.
Uygulamalar
- Dağıtık ağlar üzerinden otomotiv montaj hattı senkronizasyonu.
- İstasyonlar arasında yalıtılmış, uzun mesafeli iletişim gerektiren belediye su arıtma tesisleri.
- Yüksek EMI/RFI elektriksel gürültü seviyelerine sahip ağır metalurji tesisleri.
- Büyük ölçekli malzeme taşıma ve konveyör ağı kontrol mimarileri.
Teknik Özellikler
| Üretici |
Mitsubishi Electric |
| Model Numarası |
A2ACPUP21 |
| Ürün Grubu |
MELSEC A Serisi |
| Modül Tipi |
Veri Bağlantılı PLC CPU Birimi |
| Ağ Arayüzü |
MELSECNET Optik Fiber Döngüsü (P21 Tipi) |
| Orta Bağlantı |
Çift çekirdekli optik fiber kablo (SI/GI spesifikasyonu) |
| Çalışma Sıcaklığı |
0 ila 55 °C |
| Menşe Ülke |
Japonya |
| Sevkiyat Ağırlığı (Hesaplanmış) |
2,0 kg (4,41 lbs) |
| Paket Boyutları (Hesaplanmış) |
250 mm x 110 mm x 130 mm |
Optik Bağlantılar ve Arayüzler
| Bağlantı Noktası / Arayüz |
İşlev / Kablo Ataması |
| TX Bağlantı Noktası |
Optik fiber vericisi (giden döngü segmenti) |
| RX Bağlantı Noktası |
Optik fiber alıcısı (gelen döngü segmenti) |
| RS-232C Bağlantı Noktası |
Programlama, hata ayıklama ve çevresel bağlantı arayüzü |
Deneysel Mühendislik İçgörüleri
Alternatif Modeller ve Uyumluluk
A2ACPUP21, A2ACPU ile AJ71LP21 optik veri bağlantı kartının birleşimine eşdeğer işlevleri entegre eder. Daha eski entegre olmayan yapılandırmaları değiştirirken program adres tahsislerinin entegre bağlantı parametrelerini karşılayabildiğinden emin olun. Optik alıcı-verici devrelerinin SI tipi (plastik kaplamalı) veya GI tipi (cam) fiber optik kablolar için optimize edildiğini unutmayın; doğru kablo zayıflama özelliklerinin eşleştirilmesi bağlantı kararlılığı açısından kritik öneme sahiptir.
Uygulama Tuzakları ve Mühendislik Notları
Eski MELSECNET optik modüllerinde yaygın görülen bir saha sorunu, fiber bağlantı noktalarının içindeki mikro kıvrımlar veya toz birikiminden kaynaklanan sinyal zayıflamasıdır. Kabloların kablo kanalının içindeki minimum bükülme yarıçapının üretici tarafından belirtilen değerden az olmamasını sağlayın. Optik alıcı-verici lenslerinin kirlenmesini önlemek için kullanılmayan RX/TX kanallarında daima standart koruyucu toz kapakları kullanın.
Devreye Alma ve Kablolama İpuçları
İlk devreye alma sırasında, şasiye güç vermeden önce CPU'nun ön panelinde bulunan donanım döner anahtarlarını kullanarak istasyon numarasını ve ağ ayarlarını doğrulayın. "L.ERR" (Bağlantı Hatası) LED'i yanarsa ana istasyonun TX bağlantısının yerel istasyonun RX bağlantısına doğrudan bağlandığını doğrulayın. TX/RX fiber bağlantılarının değiştirilmesi, yedekli optik döngü yapılandırmalarında ilk el sıkışma hatalarının başlıca nedenidir.
Kurulum Talimatları
KRİTİK UYARI
CPU ünitesini takmadan, çıkarmadan veya ayarlamadan önce PLC arka panel şasisini besleyen tüm AC/DC güç kaynaklarını yalıtın ve kilitleyerek devre dışı bırakın. Sistemin tamamen enerjisiz bırakılmaması elektrik çarpmasına, donanımın tahrip olmasına veya makine hasarına yol açabilecek düzensiz kontrol sistemi davranışlarına neden olabilir.
1
Ana şasi taban ünitesinin güvenli şekilde monte edildiğinden ve sistem güç kaynağı modülünün tamamen enerjisiz bırakıldığından emin olun.
2
A2ACPUP21 CPU modülünün alt sabitleme kancasını ana ünite kılavuz yuvasıyla hizalayın, ardından modülü arka panel konnektörüne doğru sıkıca döndürerek takın.
3
Ünitenin üst kısmındaki modül sabitleme vidasını sıkarak endüstriyel titreşimlere karşı mekanik stabiliteyi sağlayın.
4
Çift optik fiber döngüsünü RX ve TX bağlantı noktalarına bağlayın; kilitleme hizalamasının doğru olduğundan emin olun ve çevresel RS-232C programlama hattını sabitleyin.
