Açıklama

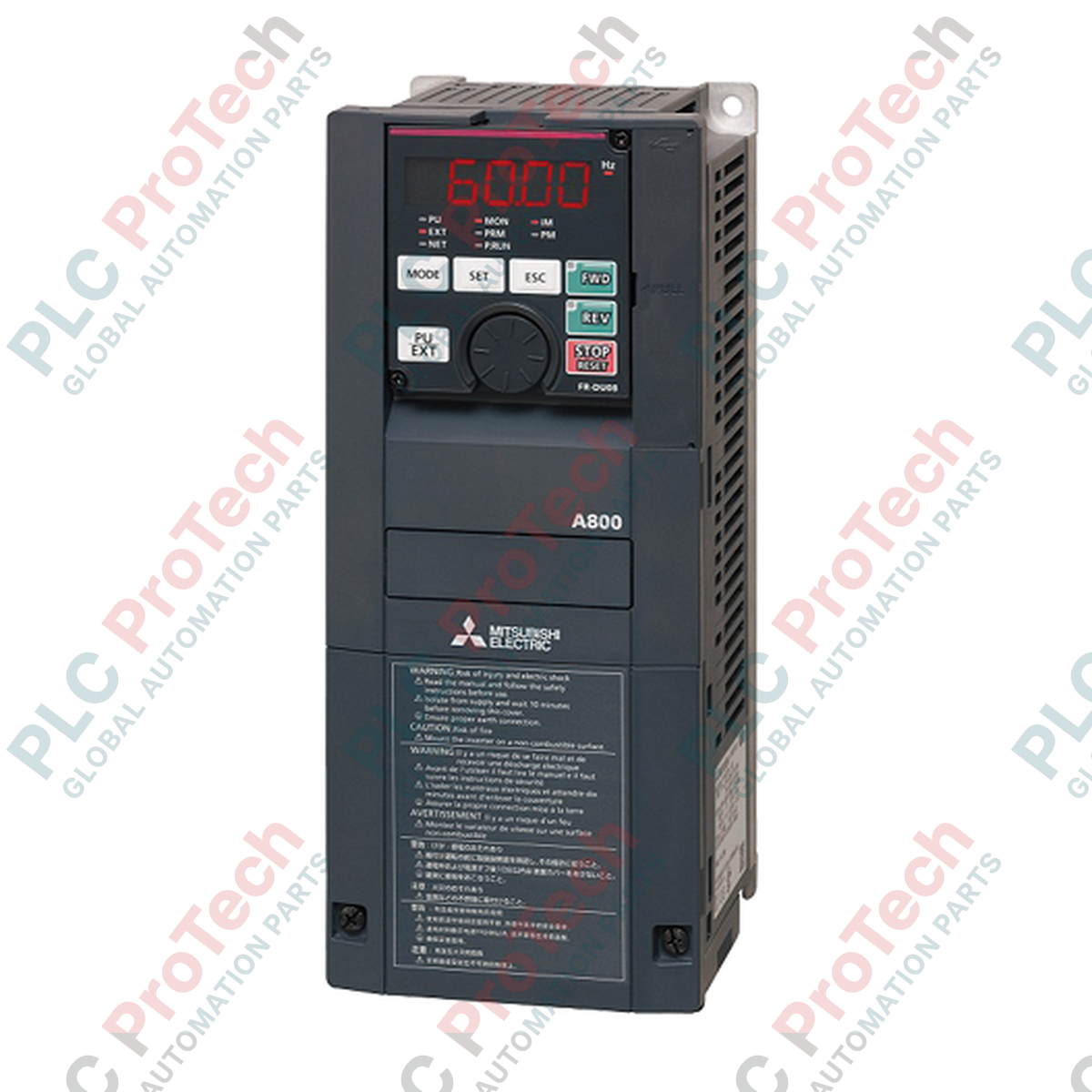

Modern üretim ortamlarının zorlu motor kontrolü gereksinimlerini karşılamak üzere Mitsubishi Electric FREQROL-A800 serisinin FR-A820-1.5K değişken frekans sürücüsü, son derece uyarlanabilir vektör kontrol performansı sunar. Üç fazlı 200 V sınıfı çalışma için yapılandırılan bu invertör, belirli tork ve yük özelliklerine uyum sağlamak üzere birden fazla çalışma hizmet sınıfını (SLD, LD, ND, HD) destekler. Gelişmiş manyetik akı vektör kontrolünü gerçek sensörsüz vektör kontrolüyle birleştirerek, standart çalışma koşullarında fiziksel hız enkoderleri gerektirmeden yüksek hassasiyetli hız ve tork düzenlemesi sağlar.
Ünite, CC-Link, CC-Link IE Field, DeviceNet, PROFIBUS-DPV0 ve Modbus RTU gibi ağ topolojileriyle entegrasyon sağlayan çok yönlü iletişim özelliklerine sahiptir. Uzun ömürlü ve güvenilir kullanım için tasarlanan ünite, aşırı akım, aşırı gerilim ve termal aşırı yükten kaynaklanan hasarları önleyen yerleşik tanılama ve koruma devreleri içerir; böylece zorlu ortamlarda çalışma sürekliliğini sağlar.
Özellikler
-
Çoklu Anma Değeri Mimarisi: Farklı yük profillerinde performansı optimize etmek için Süper Hafif Hizmet (SLD), Hafif Hizmet (LD), Normal Hizmet (ND) ve Ağır Hizmet (HD) yapılandırmalarını destekler.
-
Gelişmiş Kontrol Algoritmaları: Seçilebilir V/F kontrolü, gelişmiş manyetik akı vektör kontrolü, gerçek sensörsüz vektör kontrolü ve PM sensörsüz vektör kontrolü.
-
Entegre Koruma Paketi: Aşırı akım, rejeneratif aşırı gerilim, motor aşırı yükü, soğutucu kanatçıklarının aşırı ısınması, giriş/çıkış fazı kaybı ve kısa devrelere karşı koruma sağlar.
-
Yüksek Taşıyıcı Frekanslı PWM: Motorun akustik gürültüsünü en aza indirmek ve çalışma verimliliğini optimize etmek için Soft-PWM kontrolü kullanır.
-
Kapsamlı Dinamik Arayüzleme: Çok yönlü sistem eşlemesi için 12 kontak girişi, 5 açık kollektör çıkışı, 2 röle çıkışı ve çift analog girişle donatılmıştır.
Uygulamalar
- Pompalama ve endüstriyel su yönetimi sistemleri
- Konveyörler, malzeme taşıma ve lojistik makineleri
- Endüstriyel fanlar, üfleyiciler ve HVAC sistemleri
- Takım tezgahı eksenleri ve genel paketleme ekipmanları
Teknik Özellikler
| Üretici |
Mitsubishi Electric |
| Model / Parça Numarası |
FR-A820-1.5K |
| Seri Adı |
FREQROL-A800 |
| Güç Fazı |
Üç fazlı |
| Nominal Giriş Gerilimi |
200 - 240 V AC (50 Hz / 60 Hz) |
| Giriş Gerilimi Toleransı |
170 - 264 V AC (50 Hz / 60 Hz) |
| Frekans Tolerans Değişimi |
+/-5% |
| Normal Hizmet (ND) Nominal Kapasitesi |
1,5 kW |
| Normal Hizmet (ND) Nominal Akımı |
8,0 A |
| Süper Hafif Hizmet (SLD) Nominal Kapasitesi |
2,2 kW |
| Süper Hafif Hizmet (SLD) Nominal Akımı |
10,5 A |
| Hafif Hizmet (LD) Nominal Kapasitesi |
2,2 kW |
| Hafif Hizmet (LD) Nominal Akımı |
9,6 A |
| Ağır Hizmet (HD) Nominal Kapasitesi |
0,75 kW |
| Ağır Hizmet (HD) Nominal Akımı |
5,0 A |
| Çıkış Frekans Aralığı |
0,2 ila 590 Hz (Vektör ve PM sensörsüz vektör modlarında 400 Hz ile sınırlıdır) |
| Frekans Ayar Çözünürlüğü |
Analog: 0,015 Hz / 60 Hz (veya terminal seçimine bağlı olarak 0,03 Hz / 60 Hz); Dijital: 0,01 Hz |
| Soğutma Yöntemi |
Zorlamalı hava soğutma |
| Koruma Yapısı |
Kapalı tip (IP20), JEM 1030 uyumlu |
| Ortamda Çalışma Sıcaklığı |
LD, ND, HD için -10 ila +50 °C (donma olmamalı); SLD için -10 ila +40 °C (donma olmamalı) |
| Ortamda Çalışma Nemi |
Alt tabaka kaplamalıyken %95 RH veya daha az; alt tabaka kaplaması yokken %90 RH veya daha az (yoğuşmasız) |
| Net Ağırlık |
3,3 kg |
| Sevkiyat Ağırlığı |
4,3 kg |
Bağlantılar ve Arayüzler
| Terminal Adı |
Tür / Teknik Özellik |
İşlev Ataması |
| Terminaller 2, 4 |
Analog Giriş |
0 ila 10 V, 0 ila 5 V veya 4 ila 20 mA (seçilebilir) frekans ayar sinyalleri |
| Terminal 1 |
Yardımcı Analog Giriş |
-10 ila +10 V, -5 ila +5 V yardımcı frekans ayar sinyali |
| Kontak Girişleri |
12 Nokta (Dijital) |
Programlanabilir çok hızlı seçim, jog işlemi, başlatma sinyalleri ve sıfırlama komutları |
| Darbe Dizisi Girişi |
1 Nokta (maks. 100 kpps) |
Harici darbe dizisiyle hız referansı komutu |
| Açık Kollektör Çıkışları |
5 Nokta |
Seçilebilir çıkış sinyalleri (çalışma sırasında, frekans algılama, aşırı yük alarmı) |
| Röle Çıkışları |
2 Nokta |
Arıza/alarm çıkış kontakları ve durum izleme göstergeleri |
| Darbe Dizisi Çıkışı |
1 Nokta (maks. 50 kpps) |
Orantılı izleme frekansı darbe dizisi çıkışı |
Montaj Talimatları
-
Montaj Konumu: Soğutma fanı düzeneğinin düzgün çalışmasını sağlamak için invertörü M4 veya M5 montaj vidalarıyla düz ve dikey bir yüzeye dikey olarak monte edin.
-
Isı Dağıtımı Boşlukları: Isı birikmesini önlemek için her iki yanda en az 50 mm, ünitenin üstünde ve altında ise en az 100 mm boşluk bırakın.
-
Titreşim ve Darbe: Montaj yerindeki titreşim kuvvetlerinin 5,9 m/s² değerinin altında olduğundan emin olun (X, Y ve Z yönlerinde 10 ila 55 Hz).
-
Güç Hattı Koruması: Kısa devrelere karşı koruma sağlamak için R/L1, S/L2 ve T/L3 güç girişlerinin önüne uygun devre kesiciler veya hızlı etkili sigortalar takın.
