Açıklama

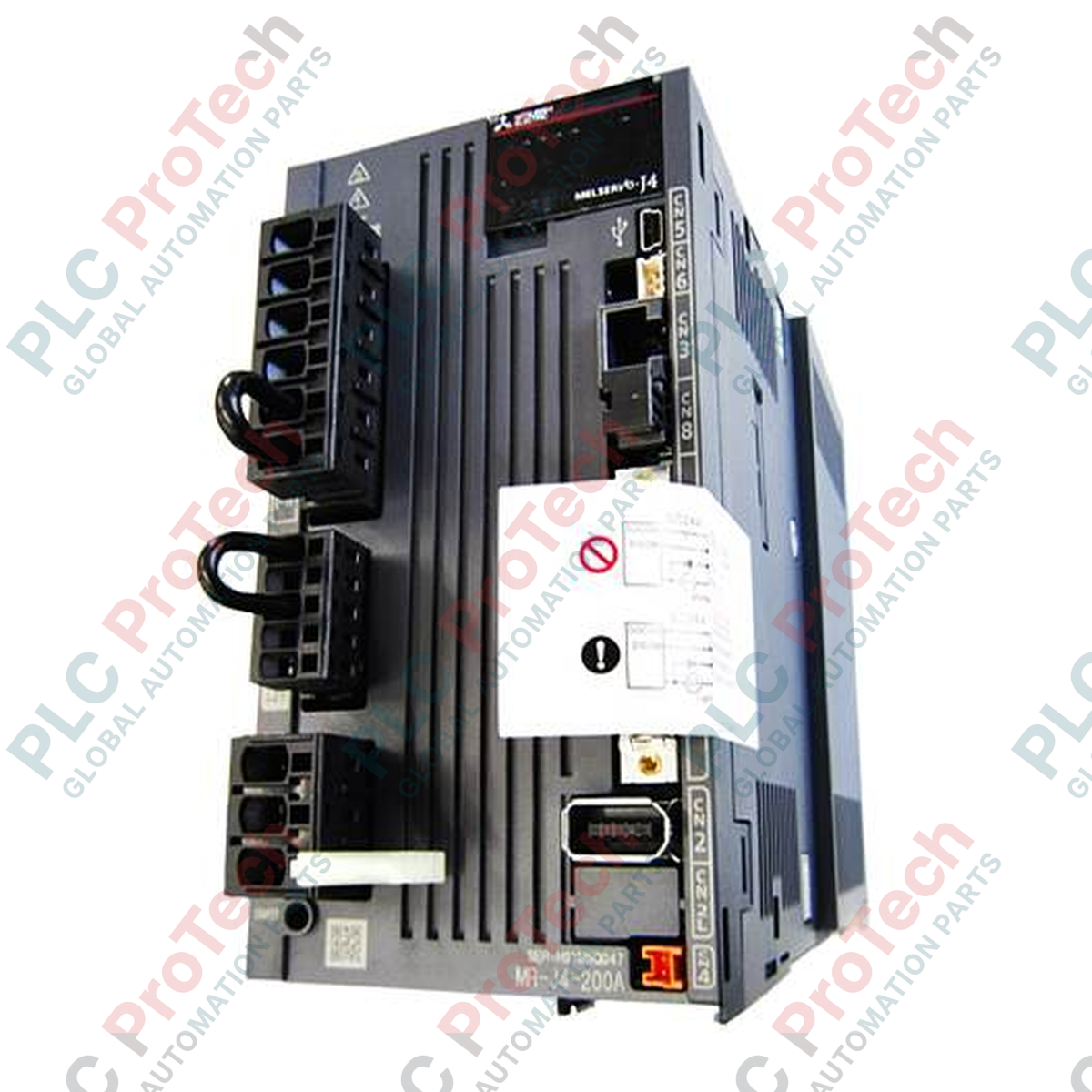

Yüksek hassasiyetli hareket topolojilerine sorunsuz biçimde entegre olan Mitsubishi Electric MR-J4-200A, genel amaçlı, tek eksenli bir servo sürücü olarak son derece hızlı tepki veren kapalı çevrim kontrolü sunar. Bu ünite, özellikle 200 V sınıfında çalışmak üzere tasarlanmış olup düşük ve orta ataletli döner servo motorlarla uyumlu, 2,0 kW nominal çıkış gücü sağlar. Gelişmiş dijital sinyal işlemcileriyle donatılan servo amplifikatör, genel amaçlı arayüzleri kullanır; 4 Mpulses/s'ye kadar darbe dizisi komutlarını ve hız ya da tork düzenlemesi için analog gerilim girişlerini kabul eder. Karmaşık ağ yapılandırmalarını ortadan kaldıran bu model, MELSERVO-J4 platformunun dinamik performansını korurken eski PLC'lerle ve standart konumlandırma modülleriyle doğrudan entegrasyon sağlar.
Özellikler
-
Genel Amaçlı Arayüz: Darbe dizisi girişini (diferansiyel hat sürücüsü veya açık kollektör) ve +/-10V analog gerilim kontrolünü destekleyen esnek komut seçenekleri sunar.
-
Gerçek Zamanlı Otomatik Ayarlama: Tek dokunuşla ayarlama algoritması mekanik rezonans frekanslarını otomatik olarak ölçer ve optimum servo kazançlarını yapılandırır.
-
Gelişmiş Titreşim Bastırma: Makine tarafındaki geçici salınımları en aza indirmek için Mitsubishi Electric Titreşim Bastırma Kontrolü II'yi içerir.
-
Yüksek Çözünürlüklü Geri Besleme Uyumluluğu: Mikron düzeyinde konumlandırma tekrarlanabilirliği sağlamak üzere mutlak enkoder girişlerini işleyebilir.
-
Entegre Güvenlik İşlevi: Makine güvenlik sistemi uyumluluğunu kolaylaştırmak için yerleşik Safe Torque Off (STO) giriş kanallarına sahiptir.
Uygulamalar
- Yüksek hızlı al-bırak paketleme sistemleri.
- Çok eksenli portal konumlandırma sistemleri ve Kartezyen koordinat robotları.
- Yarı iletken üretiminde taşıma sistemleri ve levha konumlandırma.
- Otomatik döner indeksleme tablaları ve metal şekillendirme makineleri.
Teknik Özellikler
| Parametre |
Teknik Özellik |
| Üretici |
Mitsubishi Electric |
| Model Numarası |
MR-J4-200A |
| Seri Adı |
MELSERVO-J4 |
| Nominal Çıkış Gücü |
2,0 kW |
| Ana Devre Güç Beslemesi |
3 fazlı 200 ila 240 V AC, 50/60 Hz |
| Kontrol Devresi Güç Beslemesi |
1 fazlı 200 ila 240 V AC, 50/60 Hz |
| Nominal Çıkış Akımı |
11,0 A |
| Kontrol Arayüzü Türü |
Darbe dizisi / Analog gerilim girişi |
| Soğutma Yöntemi |
Zorlamalı soğutma (dahili soğutma fanı) |
| IP Derecesi |
IP20 (terminal blokları/konektörler hariç) |
| Sevkiyat Ağırlığı (Hesaplanmış) |
3,5 kg |
Bağlantılar ve Arayüzler
| Konektör / Terminal |
İşlev Ataması |
| L1 / L2 / L3 |
Ana devre 3 fazlı AC güç girişi |
| L11 / L21 |
Kontrol devresi tek fazlı AC güç girişi |
| U / V / W |
Servo motor güç çıkışları (3 fazlı) |
| CN1 |
G/Ç sinyal konektörü (Darbe girişi, analog komutlar ve dijital çıkışlar) |
| CN2 |
Yüksek çözünürlüklü motor enkoder geri besleme arayüzü |
| CN3 |
PC yardımcı programı (MR Configurator2) için RS-422/USB iletişim bağlantı noktası |
| CN8 |
Güvenli Tork Kapatma (STO) terminal konnektörü |
Deneysel Mühendislik İçgörüleri
Alternatif Modeller ve Uyumluluk
MR-J4-200A, "A" genel amaçlı analog/darbe arayüzüne sahiptir ve SSCNET III/H fiber optik ağ iletişimini kullanan "B" sonekli ünitelerle (MR-J4-200B gibi) fiziksel ve elektronik olarak uyumlu değildir. Eski bir MR-J3-200A ünitesini değiştirirken MR Configurator2 kullanılarak parametre dönüşümü yapılmalı ve MR-J4 serisi sürücüler HG serisi servo motorlarla eşleştirildiğinden motor uyumluluğu doğrulanmalıdır.
Uygulama Hataları ve Mühendislik Notları
Dinamik yavaşlamalar veya yüksek ataletli dikey eksen işlemleri sırasında bu 2,0 kW’lık sürücünün dahili rejeneratif kapasitesi doygunluğa ulaşabilir ve AL.30 (Rejeneratif hata) tetiklenebilir. Bu durum meydana gelirse hata eşiğini artırmayın; bunun yerine P+ ve D terminalleri arasındaki kısa devre köprüsünü çıkarın ve harici bir rejeneratif direnç bağlayın. Entegre fanın ısıyı verimli şekilde uzaklaştırabilmesi için kabinin ünitenin her iki yanında en az 10 mm boşluğa sahip olduğundan her zaman emin olun.
Devreye Alma ve Kablolama İpuçları
Enkoder iletim arızalarını (AL.16) önlemek için CN2 enkoder ekranı, metalik bir topraklama klipsi kullanılarak doğrudan amplifikatörün topraklanmış montaj plakasına kelepçelenmelidir. Uzun darbe treni hatları gerekiyorsa, açık kollektör bağlantılarından kaçının ve yüksek frekanslı komutlarda gürültü bağışıklığını en üst düzeye çıkarmak ve konumlandırma tutarlılığını korumak için CN1’de her zaman diferansiyel hat sürücülü kontrol sinyalleri uygulayın.
Kurulum Talimatları
KRİTİK UYARI: Elektrik Çarpması ve Ark Parlaması Tehlikesi
Herhangi bir fiziksel terminal değişikliğine başlamadan önce tüm giriş güç kaynaklarını (L1, L2, L3 ve L11, L21) yalıtın ve enerjisiz olduklarını doğrulayın. Herhangi bir terminal koruyucu kapağını çıkarmadan önce, dahili bara kapasitörlerindeki artık yükün güvenli bir eşik olan 50 V DC’nin altına düşmesi için güç kapatıldıktan sonra en az 15 dakika bekleyin.
1
Amplifikatörü, ince toz ve döküntülerin dahili soğutma fanını etkilemesini önlemek için IP54 veya daha yüksek koruma sınıfına sahip, sızdırmaz bir endüstriyel muhafaza içinde düz ve yanmaz bir arka plakaya dikey olarak monte edin.
2
Önce kontrol gücünü L11 ve L21’e, ardından ana gücü L1, L2 ve L3’e bağlayın. Toprak terminalini, düşük empedanslı bir bakır iletken kullanarak doğrudan muhafazanın ana topraklama barasına bağlayın.
3
Enkoder kablosunu CN2’ye, kontrol I/O’sunu CN1’e bağlayın. Çalışma sırasında oluşan titreşim nedeniyle sinyal kesintisini önlemek için tüm konnektör kelebek vidalarının sıkıca oturduğundan emin olun.
