Açıklama

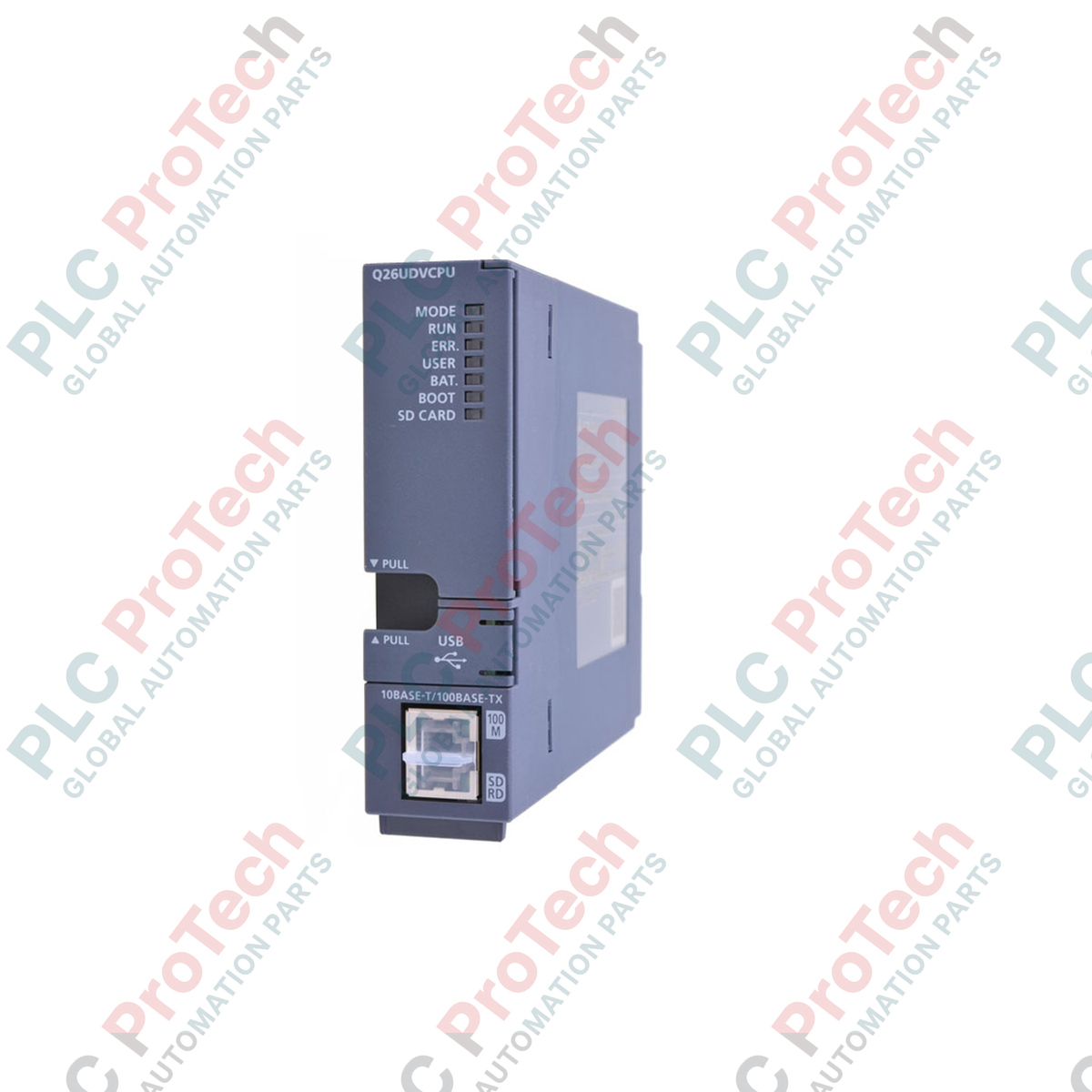

Yüksek hızlı sıralı kontrolü ve çok disiplinli otomasyon mimarilerini optimize etmek üzere tasarlanan Mitsubishi Electric Q26UDVCPU, modüler MELSEC Q Serisi platformunda yüksek performanslı bir merkezi işlem birimi olarak görev yapar. Bu kontrolör, komutları olağanüstü kısa yürütme süreleriyle büyük hacimlerde işlemek üzere tasarlanmıştır; bu özelliğiyle yüksek düzeyde senkronize çoklu CPU sistemleri, karmaşık hareket yolları ve büyük ölçekli üretim hücreleri için idealdir. Entegre iletişim arayüzleri ve ultra hızlı arka panel aktarım hızı sayesinde ağ gecikmesini ve çevrim sürelerini en aza indirirken yerel ve dağıtık fiziksel I/O üzerinde deterministik kontrolü sürdürür.
Temel Özellikler
- 1.9 nanosaniyelik LD komutu hızına sahip yüksek hızlı sıralı yürütme yeteneği.
- Karmaşık kontrol mantığını ve kapsamlı yapılandırılmış programlamayı destekleyen, 260K adımlık geniş kullanıcı programı kapasitesi.
- Fabrika genelindeki ağlara sorunsuz entegrasyon ve doğrudan veritabanı bağlantısı sağlayan yerleşik 100BASE-TX/10BASE-T Ethernet bağlantı noktası.
- GX Works2 veya GX Works3 üzerinden yerel programlama, tanılama ve izleme için entegre yüksek hızlı USB (Mini-B) bağlantı noktası.
- Yerel veri kaydı, reçete depolama ve aygıt yazılımı veya program yedeklemeleri için özel SD bellek kartı yuvası.
- Sıralı kontrol, hareket ve proses kontrol modülleri arasında yük dağılımına olanak tanıyan çoklu CPU yapılandırmalarını destekler.
Uygulamalar
- Ürünlerin hızlı kaydını ve kısa yanıt sürelerini gerektiren yüksek hızlı paketleme, ayırma ve malzeme taşıma sistemleri.
- Yarı iletken üretim ekipmanları ve hassas elektronik bileşen montaj hatları.
- Senkronize çoklu CPU arka panellerinden yararlanan otomotiv montaj hücreleri ve robot koordinasyon sistemleri.
- Büyük ölçekli su arıtma tesisleri, yiyecek ve içecek işleme ve sürekli harmanlama sistemleri.
Teknik Özellikler
| Parametre |
Teknik Özellik |
| Üretici |
Mitsubishi Electric |
| Model Numarası |
Q26UDVCPU |
| Seri |
MELSEC Q Serisi (Evrensel Model) |
| Kontrol Yöntemi |
Kayıtlı programın çevrimsel çalışması |
| Program Kapasitesi |
260K Adım (1040K Bayt) |
| LD Komutu Yürütme Hızı |
1.9 ns |
| I/O Noktaları |
4096 Nokta (uzak I/O kullanıldığında 8192 Nokta) |
| Programlama Dilleri |
Röle Sembolü (Ladder), Komut Listesi, SFC (MELSAP3/MELSAP-L), Fonksiyon Bloğu, Yapılandırılmış Metin (ST) |
| Yerleşik Arayüzler |
Ethernet (RJ45), USB (Mini-B), SD Kart Yuvası |
| Dahili Akım Tüketimi |
0.58 A (5 VDC'de) |
| Menşe Ülke |
Japonya |
| Sevkiyat Ağırlığı (Hesaplanan) |
0.45 kg (Yalnızca modül: 0.22 kg) |
| Paket Boyutları (Hesaplanan) |
15.0 cm x 13.0 cm x 5.5 cm |
Alternatif Modeller ve Uyumluluk
Q26UDVCPU, eski Q25HCPU ve Q26UDHCPU sistemleri için yüksek hızlı bir yükseltme seçeneğidir. Eski kodu "V" serisi CPU'ya taşırken tüm hareket veya özel işlev modülü sürücülerinin güncellendiğini doğrulayın ve GX Works2/GX Works3 yazılım ortamınızda derlenmiş parametrelerin uyumluluğunu kontrol edin. Bu CPU, standart bir Q serisi taban ünitesi kullanır ancak uyumlu High-Speed Universal modülleri için daha yüksek veri yolu hızları sunar.
Uygulamada Dikkat Edilmesi Gerekenler ve Mühendislik Notları
Entegre SD kart yuvası sürekli veri kaydı veya reçete işlemleri için kullanıldığında yalnızca FAT16 ya da FAT32 biçiminde formatlanmış endüstriyel sınıf SD/SDHC kartlar kullanılmalıdır. Yüksek sıcaklığa veya yoğun titreşime maruz kalan kontrol panolarında ticari sınıf kartların kullanılması bellek sektörlerinin arızalanmasına, bunun sonucunda sistem kilitlenmelerine veya uygulama tanılama hatalarına (ör. "DOSYA ERİŞİM HATASI") yol açabilir. Yüksek hızlı çok eksenli yürütme çevrimlerinde termal kısıtlamayı önlemek için pano ortam sıcaklığını 55 degC'nin altında tutun.
Devreye Alma ve Kablolama İpuçları
Ethernet fiziksel katmanını endüstriyel elektromanyetik parazitten (EMI) korumak için daima kategori 5e veya üzeri çift ekranlı bükümlü çift (S/FTP) kablo kullanın. İletişim hatlarını yüksek gerilimli motor hatlarından veya değişken frekanslı sürücü (VFD) çıkış kablolarından en az 10 cm uzakta tutun. Arka panel veri hatlarında ortak mod gürültüsü sorunlarını önlemek için taban ünitesinin işlevsel topraklama terminalinin bağımsız, düşük empedanslı bir topraklama noktasına bağlandığından emin olun.
Kurulum Talimatları
KRİTİK UYARI: ELEKTRİK ÇARPMASI VE SİSTEM HASARI
Denetleyiciyi takmadan, çıkarmadan veya kablolamadan önce ana taban ünitesini ve ilgili tüm G/Ç raflarını besleyen harici güç kaynaklarını yalıtın ve kilitleyin. Kart takılmadan önce rafın enerjisinin tamamen kesilmemesi, ark parlamasına, CPU arka paneli arayüzünde kalıcı hasara veya denetim durumunun öngörülemez biçimde başlatılmasına neden olabilir.
1
Q26UDVCPU modülünün üst kancasını Q Serisi taban ünitesindeki ilgili kılavuz yuvasıyla hizalayın.
2
Kilit mekanizması güvenli biçimde yerine oturana kadar CPU'nun alt kısmını taban ünitesinin çok pimli konektörüne sıkıca itin.
3
Titreşim nedeniyle yerinden oynamasını önlemek için modülü entegre modül sabitleme vidasıyla taban plakasına sabitleyin (sıkma torku: 0.36 ila 0.48 N-m).
4
Ethernet ve programlama kablolarını bağlayın; konektör mandallarının düzgün şekilde yerine oturduğunu doğrulayın. Güç kaynağı modülüne enerji verin ve "MODE" LED'inin yeşil yandığını doğrulayın.
