Omron CJ1W-DA021 Sysmac CJ1 Serisi Analog Çıkış Ünitesi

SKU CJ1W-DA021

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: CJ1W-DA021
Menşei ülke:Japonya
Ürün Türü: Analog Çıkış Modülleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Boyutlar: 11.5 cm x 10.5 cm x 4.5 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

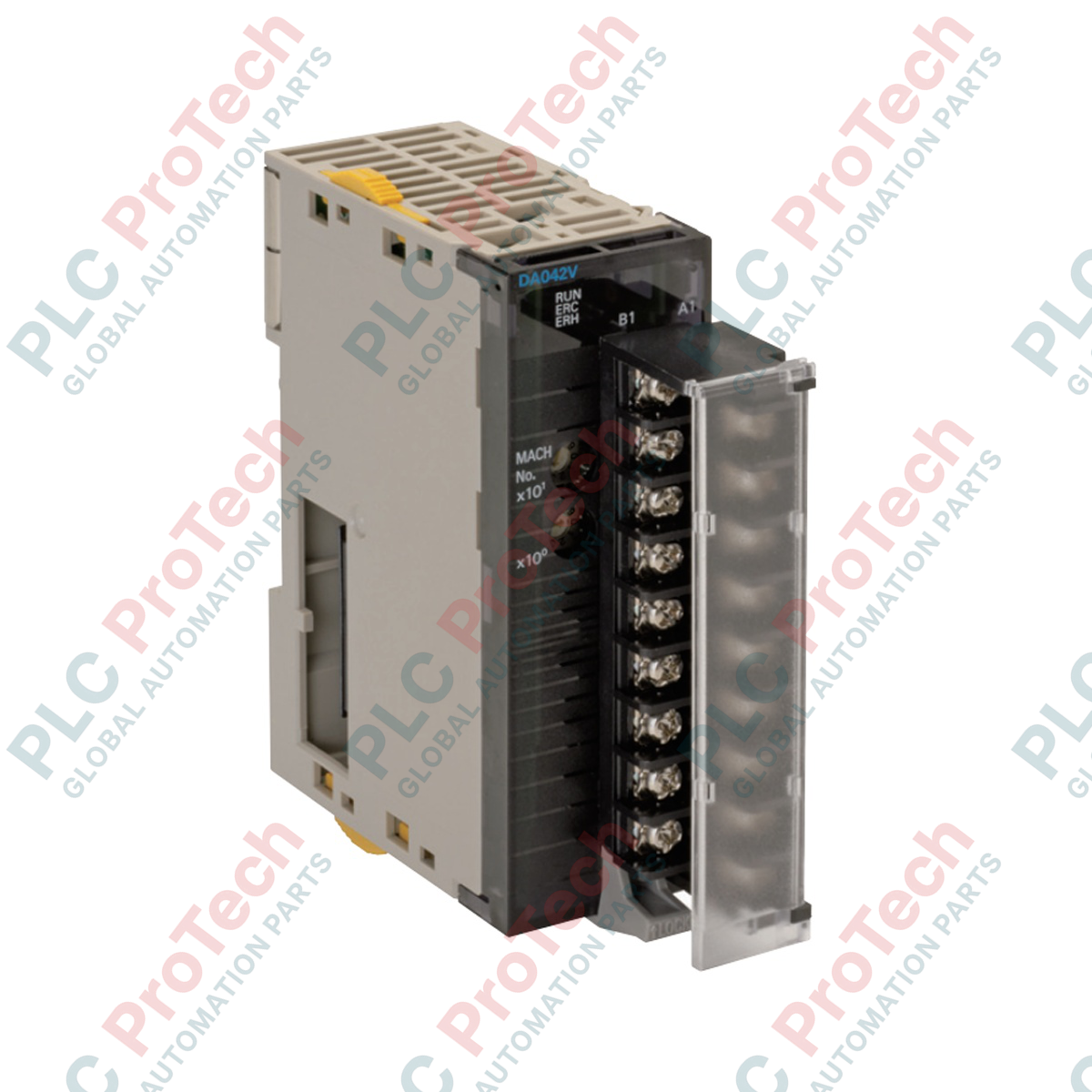

Sysmac PLC mimarilerine doğrudan entegre edilmek üzere tasarlanan Omron CJ1W-DA021, yüksek performanslı, çift kanallı bir dijital-analog dönüşüm modülüdür. Dijital işlemci değerlerini endüstri standardı analog sinyallere dönüştürerek harici aktüatörlerin, değişken frekans sürücülerinin ve proses ekipmanlarının hassas kontrolünü sağlar. Modül, dahili kontrolör CPU arka düzlemi ile harici saha bağlantıları arasında güçlü fotokuplör izolasyonu sunarak hassas mantık devrelerini saha tarafındaki elektriksel parazitlerden korur. Entegre 18 noktalı sökülebilir klemens sayesinde bakım mühendisleri, saha kablolarını ayırmadan modülleri değiştirebilir ve sürekli proses ortamlarında operasyonel kesinti süresini en aza indirebilir.

Temel Özellikler

Çift Bağımsız Çıkış Kanalı: İki ayrı saha bağlantısında hem gerilim hem de akım çıkışları için bağımsız yapılandırmayı destekler.
Çok Aralıklı Esneklik: 1 ila 5 V, 0 ila 5 V, 0 ila 10 V, bipolar -10 ila 10 V ve 4 ila 20 mA dâhil yazılımla seçilebilir çıkış sinyali aralıkları.
Arıza Emniyetli Çıkış Tutma İşlevi: Kontrolör CPU'su bir hatayla karşılaşır veya yürütmeyi durdurursa çıkış sinyali durumlarını korumak, temizlemek ya da en üst düzeye çıkarmak için yapılandırılabilir kurtarma davranışı (CLR, HOLD veya MAX).
Yüksek Çözünürlük: Sorunsuz rampa profilleri ve hassas vana konumlandırması için endüstriyel düzeyde 4.000 (1/4000) dönüşüm çözünürlüğüyle çalışır.
Sökülebilir Klemens: 18 noktalı M3 vidalı klemens düzeni, pano ön kablolamasını ve saha modülü değişimlerini kolaylaştırır.

Uygulamalar

Değişken Frekans Sürücüleri (VFD) ve servo kontrolör hız döngüleri için hız referansı.
Pnömatik ve hidrolik oransal kontrol vanaları için konumlandırma ve debi ayarı.
Ayrık sıcaklık kontrol ünitelerine ve kayıt cihazlarına ayar değeri beslemesi.
Uzaktan denetim sistemlerinin devreye alınması sırasında dönüştürücü sinyallerinin simüle edilmesi.

Teknik Özellikler

Spesifikasyon Parametresi	Değer / Ayrıntı
Üretici	Omron
Model Numarası	CJ1W-DA021
Modül Tipi	Analog Çıkış Birimi
Çıkış Sayısı	2 kanal
Analog Sinyal Biçimleri	1 ila 5 V, 0 ila 5 V, 0 ila 10 V, -10 ila 10 V, 4 ila 20 mA
D/A Dönüşüm Çözünürlüğü	4.000 (16 bit ikili veri gösterimi)
Dönüşüm Hızı	Nokta başına 1,0 ms
Doğruluk (25 degC'de)	Gerilim: F.S.'nin +/-0,3'ü \| Akım: F.S.'nin +/-0,5'i
Doğruluk (0 ila 55 degC)	Gerilim: F.S.'nin +/-0,5'i \| Akım: F.S.'nin +/-0,8'i
İzolasyon Mekanizması	Kontrolör arka düzlemi ile çıkışlar arasında fotokuplör izolasyonu; kanallar arasında izolasyon yoktur
Harici Güç Kaynağı	24 VDC (+%10 / -%15), maks. 140 mA (İlk akım: maks. 20 A, darbe genişliği min. 1 ms)
Dahili Güç Tüketimi	5 VDC, maks. 120 mA
Çıkış Empedansı (Gerilim)	Maks. 0,5 Ohm
Maks. Yük Direnci (Akım)	Maks. 600 Ohm
Menşei Ülke	Japonya
Sevkiyat Ağırlığı (Hesaplanan)	0,35 kg
Paket Boyutları (Hesaplanan)	11,5 cm x 10,5 cm x 4,5 cm

Bağlantılar ve Arabirimler

Modül arabiriminde 18 noktalı, sökülebilir bir terminal bloğu kullanılır. Dahili bileşenlerin zorlanmasını önlemek için terminal atamaları hedef sinyal tipiyle kesinlikle uyumlu olmalıdır.

Terminal Bağlantısı	Sinyal Ataması / İşlev
A1 / B1	Harici Güç Kaynağı Girişi (+24 VDC / 0 V Toprak)
A3 / A4	Kanal 1 Gerilim Çıkışı (+) / Çıkış Ortak (-)
A5 / A4	Kanal 1 Akım Çıkışı (+) / Çıkış Ortak (-)
B3 / B4	Kanal 2 Gerilim Çıkışı (+) / Çıkış Ortak (-)
B5 / B4	Kanal 2 Akım Çıkışı (+) / Çıkış Ortak (-)

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

CJ1W-DA021, standart CJ1, CJ2 ve NJ kontrolör arka düzlemleriyle (EtherCAT veya EtherNet/IP veri yolu kuplörüyle kullanıldığında) kasa biçimini ve yapılandırma parametrelerini paylaşır. Eski CJ1W analog modellerinin doğrudan yerine takılabilir. Ancak CPU tarafından ayrılan bellek haritası kayıtlarını (CIO alanı) doğrulayın; ön paneldeki döner anahtarla atanan ünite numarasına bağlı olarak eski program yapılarında adres doğrulaması gerekebilir.

Uygulama Sorunları ve Mühendislik Notları

Bu ünitede Kanal 1 ve Kanal 2 çıkışları arasında elektriksel yalıtım olmadığını unutmayın; her ikisi de ortak bir toprak referansını (Çıkış Ortak) paylaşır. Farklı toprak referanslarına sahip iki saha cihazına bağlantı yapılması durumunda toprak döngüsü akımları analog sinyalleri bozabilir veya çıkış katına zarar verebilir. Saha cihazlarının yalıtılmış girişlere sahip olduğundan emin olun veya devre bütünlüğünü korumak için harici sinyal izolatörleri kullanın.

Devreye Alma ve Kablolama İpuçları

Yüksek gürültülü ortamlarda (etkin VFD anahtarlama donanımının yakını gibi) elektromanyetik paraziti azaltmak için analog devrelerde her zaman ekranlı bükümlü çift (STP) kablo kullanın. Toprak döngülerini önlemek için kablo ekranını yalnızca PLC panosu topraklama paneline bağlayın ve cihaz tarafını topraksız bırakın. Analog çıkış kablolarını asla yüksek gerilimli AC güç hatlarıyla aynı kablo kanalından geçirmeyin.

Kurulum Yönergeleri

KRİTİK UYARI: Modülü takmadan, çıkarmadan veya kablolamadan önce PLC rafına ve harici 24 VDC saha beslemesine gelen tüm gücün tamamen kesildiğinden emin olun. Modülün enerjili olarak değiştirilmesi, kilitlenme durumlarına veya CPU arka düzlem mantığında kalıcı hasara neden olabilir.

1

CJ1W-DA021'in ön panelindeki Ünite Numarası döner anahtarını küçük bir düz uçlu tornavidayla ayarlayın. Bu atama, CX-Programmer veya Sysmac Studio'daki donanım yapılandırmasıyla eşleşmelidir.

2

Modülü, alt kancayı hizalayarak CJ serisi arka düzlemine takın ve üst kilitleme mekanizmasını yerine sıkıca oturtun. Mekanik kararlılığı sağlamak için sarı sürgü kilitlerini sabitleyin.

3

Dönüştürme devresini enerjilendirmek için harici 24 VDC güç kaynağını A1 (+) ve B1 (-) terminallerine bağlayın; ardından analog yük devrelerini belirtilen gerilim veya akım terminallerine göre bağlayın.

FAQ

CJ1W-DA021'de çıkış kanalları arasında elektriksel izolasyon var mı?

Hayır. PLC'nin dahili mantığı ile çıkış devreleri arasında optokuplör izolasyonu bulunmasına rağmen, iki analog çıkış kanalı ortak bir toprak referansını paylaşır. Saha cihazlarınızın toprak potansiyelleri farklıysa harici izolasyon modülleri kullanmanız gerekir.

CPU Program moduna geçtiğinde veya bir hatayla karşılaştığında çıkışlara ne olur?

Modülde Çıkış Bekletme işlevi bulunur. PLC bellek ayarları üzerinden her kanalı, çıkışı temizleyecek (ofset sınırına CLR), son dönüştürülen değeri koruyacak (HOLD) veya maksimum sınıra çıkaracak (MAX) şekilde yapılandırabilirsiniz.

Bir kanalı gerilim çıkışı, diğerini akım çıkışı olarak çalıştırabilir miyim?

Evet. İki kanalın her biri PLC'nin bellek parametreleri üzerinden bağımsız olarak yapılandırılabilir; böylece aynı anda farklı sinyal aralıklarını (örneğin kanal 1'de 4-20mA ve kanal 2'de 0-10V) kullanabilirsiniz.

Bu analog modül için harici 24 VDC besleme neden gereklidir?

Harici 24 VDC besleme, dahili dijital-analog dönüştürücüyü ve yüksek güçlü çıkış sürücülerini besler. Dahili 5 VDC arka panel beslemesi yalnızca düşük gerilimli iletişim mantığını çalıştırmak için kullanılır.
