Açıklama

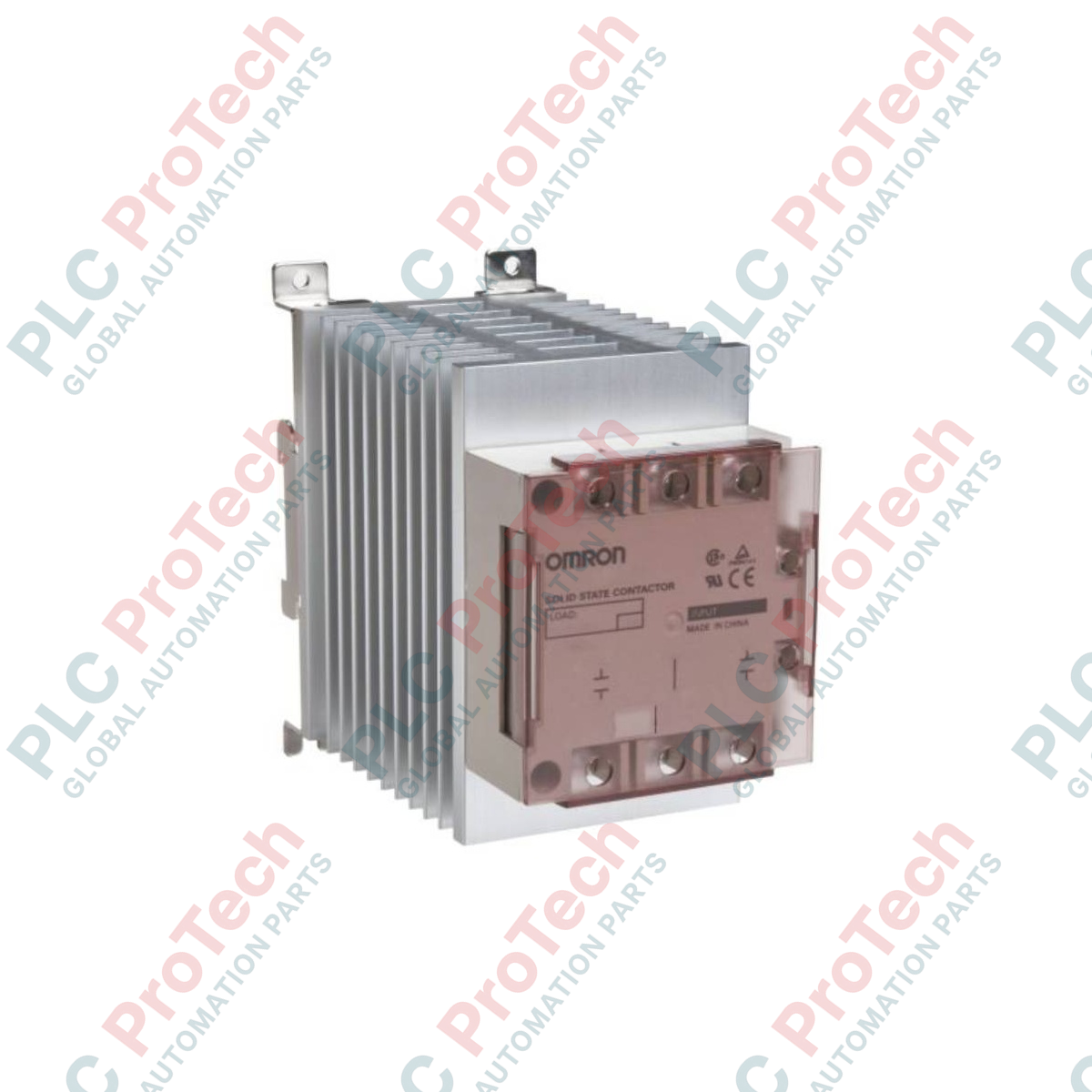

Hassas kapalı çevrimli termal düzenleme için tasarlanan Omron G3PE-545B-3N, üç fazlı endüstriyel dirençli ısıtıcıları yüksek frekansta anahtalar. Bu katı hâl kontaktörü, yüksek ve sürekli yükler altında optimum termal dağılım sağlamak için entegre soğutucuya sahiptir. DIN rayına montaj için optimize edilen cihazda, sarı LED çalışma göstergesi ve düşük gerilimli kontrol girişi ile yüksek gerilimli güç çıkışı arasında yüksek dielektrik yalıtım sağlayan bir fototriyak kuplör bulunur. Yerleşik sıfır geçiş devresi, ilk açılma döngülerindeki elektromanyetik paraziti ve ani akımları azaltarak zorlu endüstriyel ortamlarda ısıtıcı elemanlarının ömrünü uzatır.
Özellikler
-
Entegre Soğutucu: Tek parça tasarım, harici termal hesaplama veya montaj macunu gereksinimini ortadan kaldırarak kurulumu kolaylaştırır.
-
Sıfır Geçiş Tetiklemesi: Yalnızca AC yük gerilimi sıfırdan geçerken iletimi başlatarak elektriksel parazit oluşumunu en aza indirir.
-
Fototriyak Kuplör Yalıtımı: Giriş mantığı ile güç devreleri arasında sağlam galvanik yalıtım sağlar.
-
Çift Montaj Biçimi: Standart 35 mm DIN raylarını ve doğrudan panel vidasıyla montajı destekler.
-
Durum Tanılama: Yüksek görünürlüklü sarı LED, giriş komut mantığının durumunu gerçek zamanlı olarak gösterir.
Uygulamalar
- Plastik enjeksiyon kalıplama ve ekstrüder kovanı ısıtma sistemleri.
- Yarı iletken gofret işleme ve paketleme termal odaları.
- Endüstriyel reflow fırınları, kurutma fırınları ve çevresel test odaları.
- Paketleme için ısıyla kapatma makineleri ve gıda işleme ekipmanları.
Teknik Özellikler
| Parametre |
Değer |
| Üretici |
Omron |
| Model Numarası |
G3PE-545B-3N |
| Faz Sayısı |
Üç fazlı |
| Kutup Sayısı |
3 kutuplu |
| Anma Giriş Gerilimi |
12 ila 24 VDC |
| Çalışma Gerilim Aralığı |
9.6 ila 30 VDC |
| Uygun Yük Gerilimi |
200 ila 480 VAC (50/60 Hz) |
| Anma Yük Akımı |
45 A (40 °C ortam sıcaklığında) |
| Yalıtım Yöntemi |
Fototriyak kuplör |
| Sıfır Geçiş İşlevi |
Evet |
| Çıkış AÇIK Gerilim Düşümü |
En fazla 1.8 V (RMS) |
| Kaçak Akım |
En fazla 20 mA (480 VAC'de) |
| Çalışma / Bırakma Süresi |
Yük güç kaynağı çevriminin 1/2'si + en fazla 1 ms |
| Dielektrik Dayanım |
2.500 VAC, 50/60 Hz, 1 dakika boyunca |
| Yalıtım Direnci |
En az 100 MOhm (500 VDC'de) |
| Ortam Çalışma Sıcaklığı |
-30 ila 80 °C (buzlanma veya yoğuşma olmadan) |
| Ortam Çalışma Nemi |
%45 ila %85 bağıl nem |
| Net Ağırlık |
2.0 kg |
| Kargo Ağırlığı (Hesaplanan) |
3.0 kg |
| Paket Boyutları (Hesaplanan) |
150 x 150 x 110 mm |
Bağlantılar ve Arayüzler
| Terminal Tanımı |
Terminal Açıklaması / İşlevi |
| Giriş (A1 / +) |
Pozitif kontrol giriş terminali (12 ila 24 VDC giriş) |
| Giriş (A2 / -) |
Negatif kontrol giriş terminali (Toprak/Ortak) |
| Çıkış (L1 / 1 / L2 / 3 / L3 / 5) |
Hat gerilimi güç kaynağı girişleri (üç fazlı AC besleme tarafı) |
| Çıkış (T1 / 2 / T2 / 4 / T3 / 6) |
Yük bağlantısı çıkış terminalleri (Isıtıcı elemanı bağlantı tarafı) |
Alternatif Modeller ve Uyumluluk
Model kodundaki "N" eki, fabrikada takılmış dahili bir soğutucuyu belirtir. Bu model, G3PE-545B-3 ile doğrudan değiştirilebilir; bu model harici soğutucu gerektirir veya ısıl açıdan eşdeğer bir şasiye monte edilmelidir. Bu modülün sıfır geçişli anahtarlama kullandığını unutmayın; uygulamanız faz açısı kontrolü veya analog sinyallerin hassas oransal kontrolünü gerektiriyorsa Omron G3PW güç kontrol cihazı serisine geçmeniz gerekir; G3PE, harici bir PWM dönüştürücü olmadan sürekli analog akım (4-20mA) döngülerini kabul edemez.
Uygulama Tuzakları ve Mühendislik Notları
Yarı iletken cihazlarda "KAPALI" durumdayken bile kaçak akım bulunur. G3PE-545B-3N, 480 VAC'de en fazla 20 mA kaçak akıma sahiptir. Planlı bakım sırasında ısıtıcı devresinin enerjisini tamamen kesmek için yardımcı mekanik kontaktörler veya ayırma şalterleri daima yukarı akış tarafına yerleştirilmelidir. Arızaların başlıca nedeni termal bozulmadır; 45 A yük kapasitesinin düşmesini önlemek için pano soğutma fanlarının ortam sıcaklığını 40 degC'nin altında tutacak şekilde boyutlandırıldığından emin olun.
Devreye Alma ve Kablolama İpuçları
Yük güç terminallerini (M5 vidalar) daima 2.0 ile 2.4 N-m torkla sıkın. Gevşek terminal bağlantıları yerel aşırı ısınmaya ve terminal bloğunun erimesine yol açar. Yüksek akımlı uygulamalarda indüksiyon gürültüsünü azaltmak için kontrol sinyal kabloları (A1/A2), güç kaynağı hatlarından (L1/T1, L2/T2, L3/T3) ayrı güzergâhlardan geçirilmelidir. DIN rayı yerine doğrudan panele montaj yapıyorsanız, ısıtıcının metal arka plakasının ısı dağılımına yardımcı olması için panel plakasıyla temiz ve sağlam temas ettiğinden emin olun.
Kurulum Talimatları
KRİTİK UYARI
Kurulum veya bakım işlemine başlamadan önce yukarı akıştaki tüm elektrik güç kaynaklarını yalıtın ve kilitleyin. Doğrulanmış bir test cihazı kullanarak hem giriş hem de yük hatlarında gerilim olmadığını teyit edin. Çalışma sırasında veya hemen sonrasında entegre soğutucuya dokunmayın; sıcaklık 80 degC'yi aşarak ciddi yanıklara neden olabilir.
1
SSR'yi standart 35mm DIN rayına dikey olarak veya M5 vidalar kullanarak doğrudan düz ve sağlam bir metal alt panele monte edin.
2
Soğutucu kanatçıklarından doğal hava akışının engellenmeden geçmesini sağlamak için cihazın üstünde ve altında en az 80mm dikey boşluk bırakın.
3
Kontrol girişi mantığını A1 (+) ve A2 (-) terminallerine bağlayın. Mantık sürücüsünün arızalanmasını önlemek için kutuplara dikkat edin.
4
Üç fazlı AC güç hatlarını L1, L2 ve L3'e bağlayın, ardından 45 A yük gereksinimine uygun halka terminaller kullanarak T1, T2 ve T3'ü ısıtıcılara bağlayın.
