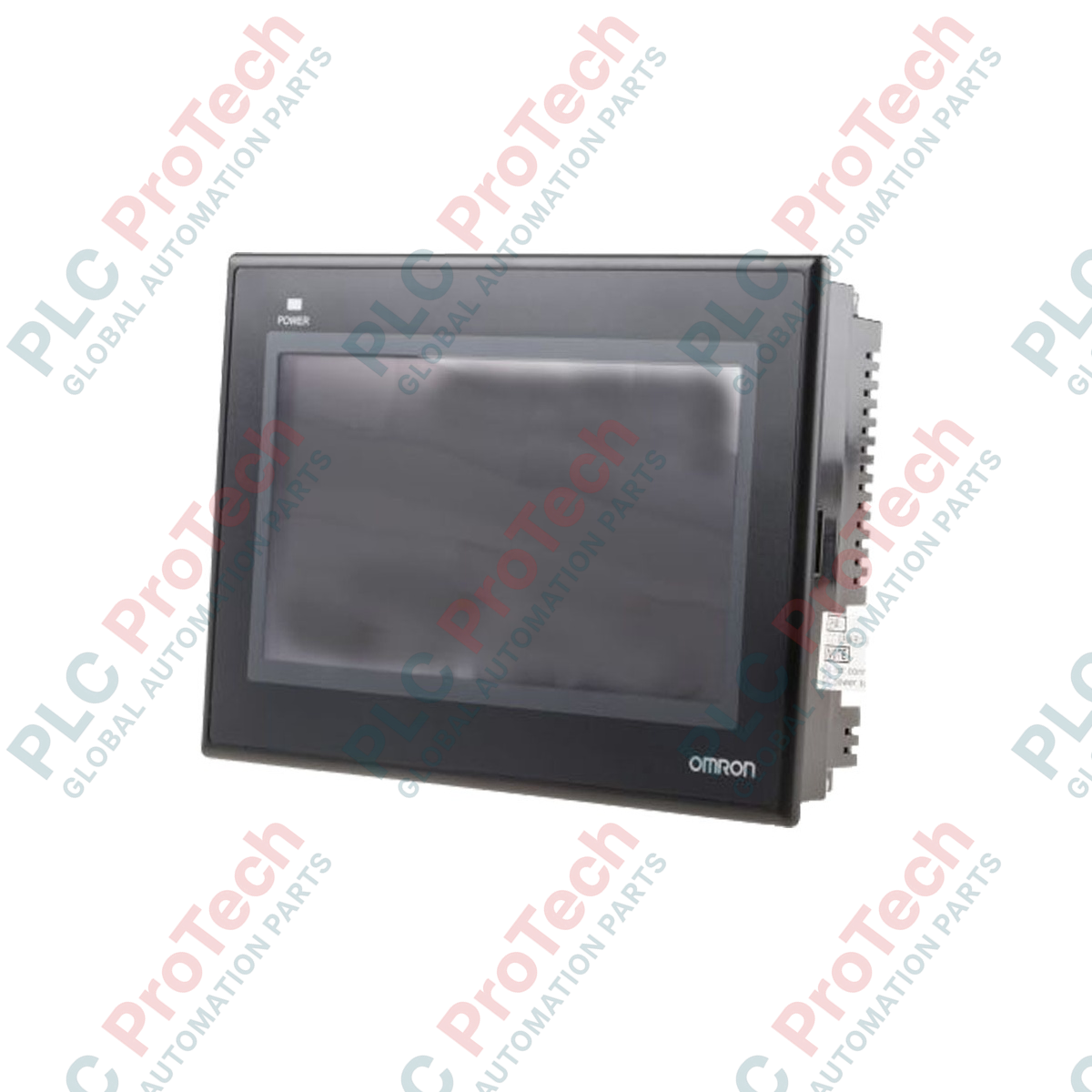

Omron NB7W-TW01B NB Serisi Programlanabilir Terminal

SKU NB7W-TW01B

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: NB7W-TW01B
Menşei ülke:Japonya
Ürün Türü: HMI Operatör Panelleri
Ödeme: T/T, Western Union
Ağırlık: 1000g
Boyutlar: 202 mm x 148 mm x 46 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

Yüksek performanslı makine düzeyinde görüntüleme ve arayüz kontrolü sağlamak üzere Omron NB7W-TW01B, modern endüstriyel otomasyon sistemlerinde çalışacak şekilde yapılandırılmış 7 inç geniş ekran TFT LCD'ye sahiptir. Bu terminal, 65.536 renk renk derinliği ve net 800 x 480 piksel çözünürlük sunarak tanı bilgileri, proses değerleri ve etkileşimli menülerin tesis operatörleri tarafından kolayca görülebilmesini sağlar. Entegre 10/100 Base-T Ethernet portu ile donatılan cihaz, Omron PLC'ler ve harici saha ekipmanlarıyla sorunsuz ağ bağlantısı kurarak standart ağ altyapıları üzerinden hızlı veri aktarımını, uzaktan izlemeyi ve proje senkronizasyonunu destekler.

Temel Özellikler

Ekran Kalitesi: Net grafik gösterimi için WVGA 800 x 480 çözünürlüklü 7 inç geniş ekran TFT.
Uzun Ömürlü Arka Aydınlatma: 25 degC'de 50.000 saate kadar çalışma ömrü sunan enerji tasarruflu LED arka aydınlatma.
Sağlam Dokunmatik Arayüz: 1 milyon giriş döngüsüne dayanacak şekilde tasarlanmış, 1024 x 1024 çözünürlüklü analog rezistif membran dokunmatik ekran.
Ağ Entegrasyonu: Yüksek hızlı iletişimi ve uzaktan görüntülemeyi destekleyen dahili RJ45 Ethernet portu.
Esnek USB Desteği: Proses verilerini doğrudan USB belleğe kaydetmek için bir USB Host portu ve programlama ile proje aktarımı için bir USB Client portu içerir.
Geniş Bellek: Zengin grafik arayüzlerini, çok dilli ekran düzenlerini ve kapsamlı alarm geçmişlerini yönetmek için 128 MB dahili bellek.

Tipik Endüstriyel Uygulamalar

Malzeme taşıma sistemleri ve senkronize konveyör kontrol panelleri.
Paketleme, sınıflandırma ve ambalajlama makine hatları.
Sağlam panel montajı gerektiren su ve atık su izleme istasyonları.
Sıkı alan gereksinimlerine sahip gıda işleme ve yardımcı üretim sistemleri.

Teknik Özellikler

Parametre	Teknik Özellik Değeri
Üretici	Omron
Model Numarası	NB7W-TW01B
Ekran Boyutu ve Türü	7 inç Geniş Ekran TFT LCD
Çözünürlük	800 x 480 Piksel
Arka Aydınlatma Ömrü	50.000 Çalışma Saati (25 degC'de)
Dokunmatik Panel Türü	Analog Rezistif Membran (1024 x 1024 çözünürlük)
Güç Kaynağı Gerilimi	24 VDC (Kabul edilebilir aralık: 20.4 - 27.6 VDC)
Güç Tüketimi	Maksimum 11 W
Dahili Depolama	128 MB (sistem bölümü dahil)
Ön Koruma Paneli	IP65'e eşdeğer (toz geçirmez ve su püskürtmesine dayanıklı)
Net Birim Ağırlığı	1.0 kg
Sevkiyat Ağırlığı (Hesaplanan)	2.0 kg
Boyutlar (W x Y x D)	202 mm x 148 mm x 46 mm
Panel Kesim Ölçüsü	191.0 mm x 137.0 mm (W x Y)

Bağlantılar ve Arayüzler

Bağlantı Noktası / Arayüz	Fiziksel Bağlantı Türü	İşlevsel Atama
COM1	9 pinli erkek D-Sub	Ana bilgisayar denetleyicilerine RS-232C seri iletişimi
COM2	9 pinli dişi D-Sub	RS-232C / RS-422A / RS-485 seri iletişimi
Ethernet	RJ45	10/100 Mbps Base-T ağı ve PLC ana bilgisayar arayüzü
USB Ana Bilgisayarı	USB Type A	Harici bellek çubuklarına veri kaydı ve veritabanına dışa aktarma
USB İstemcisi	USB Type B	NB-Designer üzerinden yüksek hızlı ekran programı indirme/yükleme

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

NB7W-TW01B, onu yalnızca seri bağlantılı NB7W-TW00B modelinden ayıran entegre bir Ethernet portu içerir. NB-Designer'da oluşturulan mevcut yapılandırmalar, yazılım özellikleri içindeki hedef HMI donanım parametreleri değiştirilerek bu modeller arasında kolayca dönüştürülebilir. Eski Omron CP ve CJ serisi seri iletişim şablonlarıyla geriye dönük uyumludur; bu da doğrudan değişimle yapılan modernizasyonları kolaylaştırır.

Uygulama Hataları ve Mühendislik Notları

Pano kesiti ölçülerinin 191 mm x 137 mm gereksinimine tam olarak uygun olduğundan emin olun. Montaj braketlerinin fazla sıkılması plastik çerçeveyi deforme ederek contanın bozulmasına veya rezistif dokunmatik membran üzerinde düzensiz basınca yol açabilir; bu da yanlış dokunma olaylarına neden olabilir. Kapalı panolarda arka kasadaki pasif soğutma yuvalarının önü kapatılmamalıdır.

Devreye Alma ve Kablolama İpuçları

Yüksek parazitli endüstriyel ortamlarda işlevsel topraklama (FG) pinini doğrudan özel bir bakır topraklama barasına bağlayın. COM1 veya COM2 üzerinden seri bağlantılar kurarken, kablo pin dizilimlerinin Omron tarafından önerilen kablolama düzenlerine uygun olduğunu doğrulayın; genel RS-232 null modem kabloları iletişimin başlatılmasını engeller.

Kurulum Talimatları

KRİTİK UYARI: Fiziksel montaj veya kablolama işlemlerine başlamadan önce tüm güç hatlarının enerjisini kesin. Besleme geriliminin 24 VDC (+/- %15) ile sınırlı olduğunu doğrulayın. Enerjili donanım üzerinde çalışmak bileşen hasarı, kısa devre ve çalışma kararsızlığı riski oluşturur.

1

Kesit Doğrulaması: Pano kapağında 191,0 mm x 137,0 mm ölçülerinde, hassas bir dikdörtgen kesit hazırlayın. Entegre kauçuk contanın yırtılmasını önlemek için keskin metal kenarları düzeltin.

2

Güvenli Yerleştirme: Klemensi pano kesitine önden yerleştirin. Birlikte verilen montaj braketlerini, ön çerçeve contası pano yüzeyiyle aynı hizada oturana kadar tüm kenarlarda sırayla sıkın.

3

Klemens Topraklaması: 24 VDC güç hatlarını bağlayın ve FG klemensinden güvenilir bir topraklama noktasına özel bir topraklama kablosu çekin.

FAQ

TW01B ve TW00B modelleri arasındaki temel fark nedir?

NB7W-TW01B, ağ iletişimi için entegre 10/100 Base-T Ethernet bağlantı noktası sunarken TW00B modeli yalnızca seri bağlantıları destekler.

Bu HMI için ekran tasarlamak amacıyla hangi programlama yazılımı kullanılır?

Bu terminal, yapılandırmayı, ekran oluşturmayı ve çevrimdışı simülasyonu destekleyen Omron NB-Designer yazılımı kullanılarak programlanır.

Kurulum için önerilen montaj kesim ölçüsü nedir?

Güvenli bir şekilde oturması ve ön panelin IP65 sızdırmazlık sınıfını koruması için panel kesimi yatay olarak tam 191.0 mm, dikey olarak 137.0 mm ölçüsünde olmalıdır.
