Üretici: Omron
Ürün No.: NX-ECS112
Menşei ülke:Japonya
Ürün Türü: SSI Giriş Modülleri
Ödeme: T/T, Western Union
Ağırlık: 1000g
Gönderim limanı: Xiamen
Garanti: 12 ay

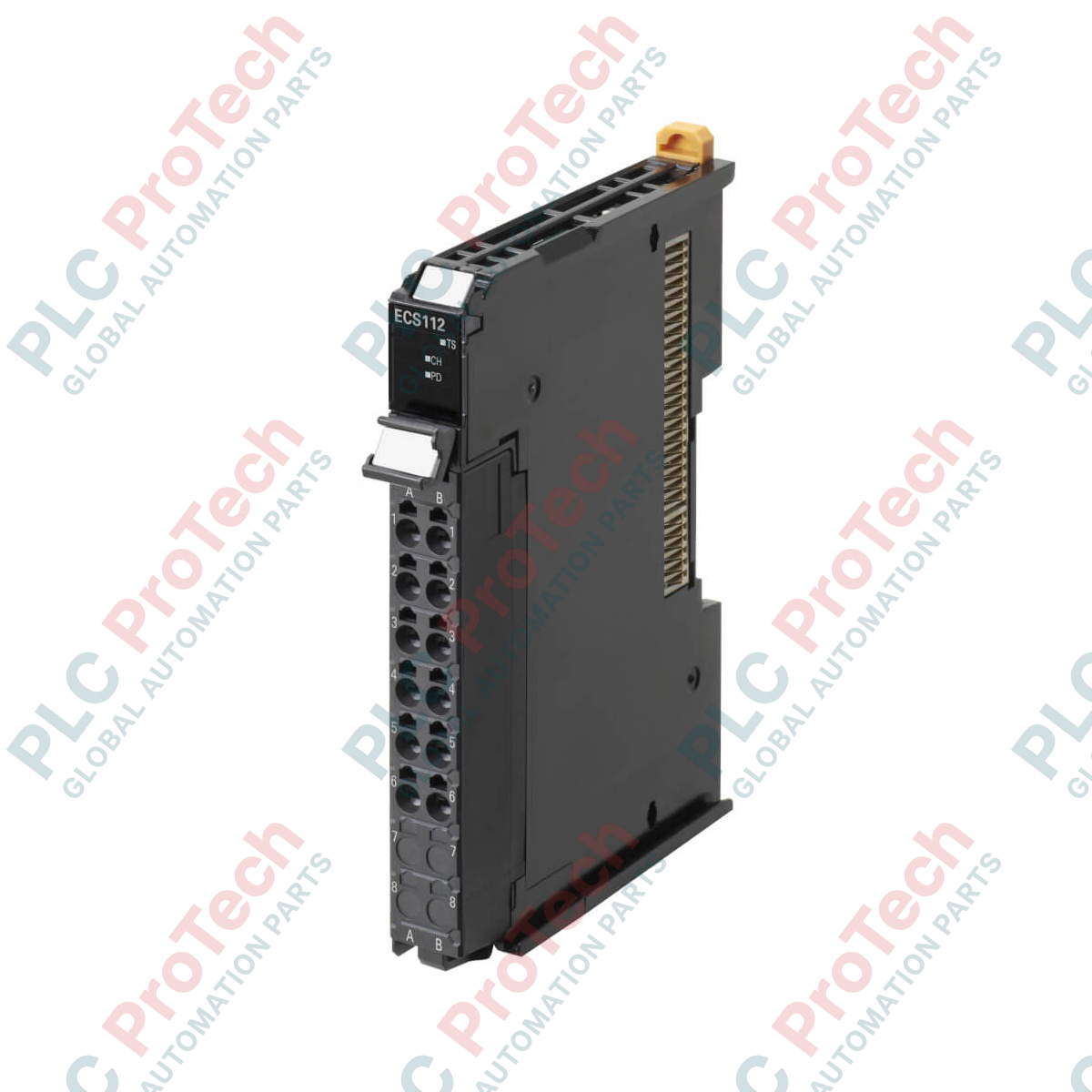

Yüksek performanslı hareket kontrolü mimarilerine sorunsuz entegrasyon için tasarlanan Omron NX-ECS112, tek kanallı bir Senkron Seri Arayüz (SSI) üzerinden döner ve doğrusal enkoderlerden hassas mutlak konum geri bildirimi sağlar. Bu modül, NX serisi arka paneli üzerinden Sysmac NJ/NX makine kontrolörlerine doğrudan bağlanarak karmaşık çok eksenli sistemlerde deterministik veri alımını güvence altına alır. EIA RS-422-A standardıyla uyumlu fiziksel katman sayesinde ünite, uzun saha kablolarında olağanüstü gürültü bağışıklığı ve sinyal bütünlüğü korur. Tamamen Sysmac Studio üzerinden yapılandırılan modül, son derece uyarlanabilir yenileme parametrelerini destekleyerek makine mühendislerinin dinamik konumlandırma görevleri için çevrim sürelerini optimize etmesine olanak tanır.
| Parametre | Teknik Özellik Değeri |
|---|---|
| Üretici | Omron Corporation |
| Model Numarası | NX-ECS112 |
| Ürün Serisi | NX serisi Konum Arayüzü |
| Kanal Sayısı | 1 Kanal |
| Fiziksel Arayüz | Senkron Seri Arayüz (SSI) |
| Saat Çıkış Seviyesi | EIA RS-422-A Hat Sürücüsü seviyeleri (C+, C-) |
| Veri Giriş Seviyesi | EIA RS-422-A Hat Alıcısı seviyeleri (D+, D-) |
| Maksimum Veri Uzunluğu | 32 bit (yapılandırılabilir dağılım) |
| Kodlama Biçimi | Dönüşüm yok, İkili, Gray Kodu |
| Baud Hızları | 100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1,0 MHz, 1,5 MHz, 2,0 MHz |
| İzolasyon Yöntemi | Dijital İzolatör |
| Bağlantı Türü | Vidasız İtmeli Terminal Bloğu (12 noktalı) |
| Modül Net Ağırlığı | 65 g |
| Sevkiyat Ağırlığı | 1,00 kg |
| Terminal Tanımı | Sinyal Adı | İşlev Ataması |
|---|---|---|
| A1 / A2 | C+ / C- | SSI Saat Çıkışı (Diferansiyel Hat Sürücüsü) |
| B1 / B2 | D+ / D- | SSI Veri Girişi (Diferansiyel Hat Alıcısı) |
| A3 / B3 | +V / -V | Harici Sensör Güç Kaynağı Girişi (24 VDC) |
| A4 / B4 | IOV / IOG | I/O Güç Kaynağı (sensör güç dağıtımı için) |
| A5 / B5 | NC | Bağlantı Yok (Açık bırakın) |
| A6 / B6 | SHIELD | İşlevsel Topraklama (FG) Ekran bağlantı noktası |
Eski mimarileri NX platformuna geçirirken NX-ECS112'nin özellikle mutlak SSI enkoderleri için tasarlandığını unutmayın. Artımlı geri besleme için NX-EC0112 veya NX-EC0212 darbe giriş modüllerine geçin. Deterministik Senkron I/O yenilemesi elde etmek için NX-ECS112'nin, DC'yi (Dağıtılmış Saatler) destekleyen bir ana denetleyiciye bağlı EtherCAT Kuplör Ünitesiyle (ör. NX-ECC203) eşleştirilmesi gerektiğini unutmayın; bu ünitenin standart EtherNet/IP kuplörlerinde kullanılması, yenilemeyi kesinlikle Free-Run veya Task Period modlarıyla sınırlar.
Kablo uzunluklarına ve seçilen baud hızlarına özellikle dikkat edin. RS-422-A son derece güvenilir olsa da yüksek frekanslarda sinyal yayılma gecikmesi kritik hâle gelir. 2,0 MHz'de çalışmak, maksimum fiziksel enkoder kablo mesafesini yaklaşık 10 metreyle sınırlar. Mesafenin 100 metreyi aşması gerekiyorsa Sysmac Studio'da baud hızı yapılandırmasını 100 kHz ile sınırlayın. SSI hatlarının yüksek gerilimli AC servo güç kablolarıyla aynı kablo tavasında döşenmesi, aralıklı mutlak konum sıçraması hataları şeklinde görülebilen ortak mod gürültüsüne yol açabilir.
Çapraz konuşmayı en aza indirmek için C+/C- ve D+/D- çiftlerinde daima yüksek kaliteli, bükümlü çift ekranlı kablo kullanın. Kablo ekranı, DIN rayı kancası üzerinden kontrol panosunun işlevsel topraklamasına bağlanan NX-ECS112 ünitesindeki belirlenmiş SHIELD terminallerine (A6 veya B6) doğrudan bağlanmalıdır. İlk kez enerji vermeden önce, dijital izolasyon bariyerinin hasar görmesini önlemek için enkoder mantık besleme geriliminin harici +V/-V giriş döngüsüyle eşleştiğini doğrulayın.
NX-ECS112 modülünün üst ve alt kılavuz raylarını DIN rayı grubundaki komşu NX ünitesiyle hizalayın.
Yan kilitleme konektörü duyulabilir bir tıklamayla kenetlenene ve ünitenin DIN rayına fiziksel olarak kilitlendiği doğrulanana kadar modülü arka panele doğru sıkıca kaydırın.
Tek damarlı kabloyu veya yüksük takılmış çok telli kabloyu hazırlayın (0,25 mm ile 1,5 mm² arası). Alet kullanmadan doğrudan vidasız terminal noktalarına yerleştirin.
Kabloları serbest bırakmak veya yüksük takılmamış çok telli kabloyu yerleştirmek için küçük bir düz uçlu tornavidayla turuncu serbest bırakma düğmesine basılı tutun, kabloyu yerleştirin ve düğmeyi bırakın.
