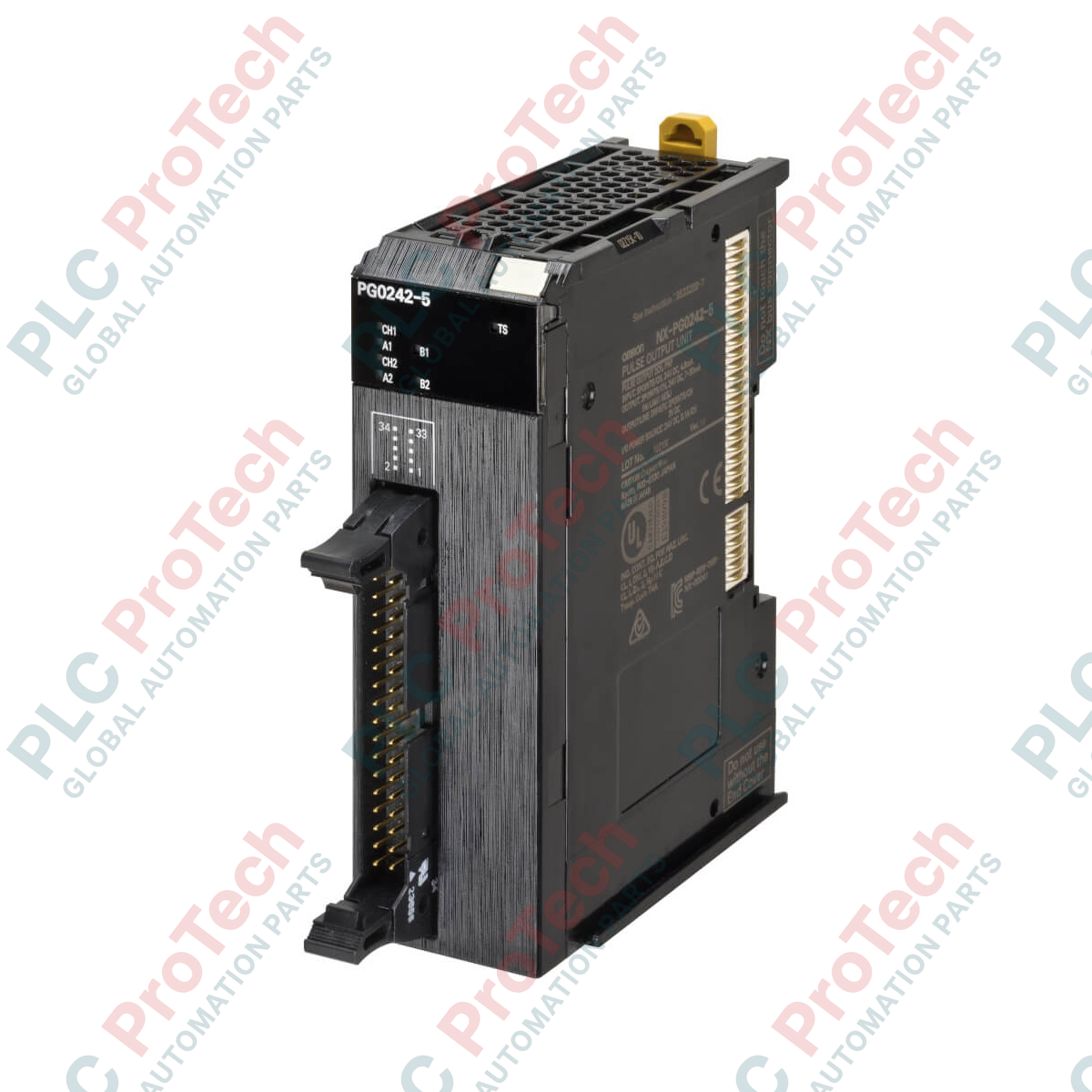

Omron NX-PG0232-5 NX Serisi Darbe Çıkış Ünitesi

SKU NX-PG0232-5

Stokta

12-month warranty
Free returns within 30 days

Üretici: Omron
Ürün No.: NX-PG0232-5
Origin Japonya
Ürün Türü: Darbe Çıkış Modülleri
Ödeme: T/T, Western Union
Ağırlık: 0.11 kg
Boyutlar: 30 x 100 x 71 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

Sysmac platformu içindeki yüksek performanslı hareket mimarileri için tasarlanan Omron NX-PG0232-5, servo ve step sürücülerin hassas açık çevrim kontrolünü sağlayan özel bir çift kanallı darbe çıkış modülü olarak görev yapar. Bu modül, eşzamanlı G/Ç yenilemeyi destekleyerek EtherCAT üzerinden ana kontrolörle hızlı ve deterministik senkronizasyon sağlar. Yüksek yoğunluklu 34 pinli MIL konektörü ve dayanıklı hat sürücüsü çıkışları sayesinde, elektriksel açıdan gürültülü endüstriyel ortamlarda bile güvenilir darbe iletimi sunar.

Temel Özellikler

Çift Kanallı Kontrol: İki fiziksel eksene kadar bağımsız açık çevrim kontrolünü destekler.
Yüksek Hızlı Çıkış: Dinamik mikro adımlama ve yüksek çözünürlüklü servo tepkisi için 4 Mpps'ye kadar hızlarda çalışan hat sürücüsü darbe çıkışı.
Eşzamanlı G/Ç Yenileme: Çok eksenli yapılandırmalarda titreşimi ve çevrim süresi değişkenliğini en aza indirir.
Kompakt Form Faktörü: Standart 30 mm genişlik, yüksek yoğunluklu NX serisi arka panellerine kolayca entegre olur.
Yüksek Yoğunluklu MIL Bağlantısı: Birleştirilmiş saha kablolaması için güvenli 34 terminalli MIL konektör arayüzü.

Uygulamalar

Eşzamanlı besleme kontrolü gerektiren yüksek hızlı paketleme sistemleri.
Yarı iletken taşıma, alma-yerleştirme portal sistemleri ve XY konumlandırma tablaları.
Yüksek darbe frekansı hassasiyeti gerektiren etiketleme ve dönüştürme makineleri.
Otomatik montaj istasyonlarında step motor kontrolü.

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	Omron
Model Referansı	NX-PG0232-5
Kanal Sayısı	2 kanal
Darbe Çıkış Biçimi	Hat sürücüsü çıkışı (NPN tipi)
Maksimum Darbe Hızı	4.000.000 pps (4 Mpps)
G/Ç Yenileme Yöntemleri	Eşzamanlı G/Ç yenileme, görev süresine öncelik veren yenileme
Kanal Başına Giriş	5 (Harici girişler)
Kanal Başına Çıkış	5 (1 ileri darbe, 1 geri darbe, 3 genel amaçlı çıkış)
Konum Kontrol Aralığı	-2.147.483.648 ila 2.147.483.647 darbe
Hız Kontrol Aralığı	1 ila 4.000.000 pps
Harici Arayüz	MIL konektörü (34 pin x 1)
Akım Tüketimi (G/Ç)	maksimum 50 mA
Maksimum Kablo Uzunluğu	Hat sürücüsü: 10 m \| Genel G/Ç: 3 m
Boyutlar (W x Y x D)	30 x 100 x 71 mm
Net Ağırlık	0,11 kg
Sevkiyat Ağırlığı (Hesaplanan)	1,00 kg

Deneysel Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

Darbe dizisi modüllerini seçerken sürücü arabirimiyle uyumluluğu kontrol edin: NX-PG0232-5, açık kollektörlü alternatiflere (NX-PG0112 / NX-PG0122 serileri gibi) kıyasla daha üstün gürültü bağışıklığı sağlayan hat sürücüsü çıkışlarını kullanır. Servo sürücünüz PNP ortak bağlantı yapılandırması veya tek uçlu açık kollektör çıkışları gerektiriyorsa donanım uyumsuzluğunu önlemek için ilgili NX-PG varyantını seçmelisiniz. Bu üniteyle senkron hareket kontrolü seçeneklerini yapılandırmak için Sysmac Studio sürüm 1.10 veya üzeri önerilir.

Uygulama Hataları ve Mühendislik Notları

Yüksek frekanslı darbe sinyali zayıflamasını ve sinyal bozulmasını önlemek için hat sürücüsü kablolarının uzunluğu 10 metreyi geçmemelidir. Bu sınırın aşılması, yüksek hızlı hareketler (2 Mpps’nin üzerinde) sırasında konum kaymasına veya “kayıp darbelere” neden olabilir. Ayrıca üniteler sıkıca kapatılmış panolara monte edildiğinde, bitişik ısı üreten bileşenlerin ortam sıcaklığını 55 degC’nin üzerine çıkarmadığından emin olun; termal doygunluk dahili optokuplör anahtarlama performansını düşürebilir.

Devreye Alma ve Kablolama İpuçları

Hat sürücüsü darbe çıkışları için her zaman bükümlü çift, ekranlı kablo kullanın. Ekranı DIN rayındaki fonksiyonel topraklama barasına güvenli biçimde bağlayın. Yüksek yoğunluklu 34 pimli arabirimde kablolama hatalarını ortadan kaldırmak için önceden monte edilmiş Omron MIL konnektör kablolarının (ör. XW2Z serisi) kullanılması önemle tavsiye edilir. Elektromanyetik çapraz etkileşimi önlemek için darbe sinyali hatlarını AC güç kaynağı kablolarından ve değişken frekanslı sürücü (VFD) motor hatlarından en az 100 mm uzakta tutun.

Kurulum Yönergeleri

KRİTİK UYARI

Modülü takmadan veya çıkarmadan önce NX serisi bara kuplörünün ve harici G/Ç güç kaynağının tüm güç beslemelerini kesin. Bunun yapılmaması, dahili bara alıcı-vericisinde kalıcı hasara yol açabilir veya bitişik modüllerde düzensiz çalışmaya neden olabilir.

NX-PG0232-5’i, yan montajlı bara konnektörleri bitişik modülle güvenli biçimde kilitlenene kadar yerine kaydırarak DIN rayına monte edin.

Ünitenin DIN rayı kancalarının sıkıca kilitlendiğinden emin olun. Ünitenin arkasındaki topraklama plakasının iletken DIN rayıyla temiz ve doğrudan temas ettiğini doğrulayın.

34 pimli MIL konnektör kablo demetini, kilitleme tırnakları kapanarak bağlantıyı sabitleyene kadar ön bağlantı noktasına takın.

Sysmac Studio’da bara gücünü uygulayın ve üniteyi fiziksel G/Ç eşlemenize dahil etmek ve eksen parametrelerini yapılandırmak için bir keşif taraması çalıştırın.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

NX-PG0232-5 darbe çıkışları tarafından desteklenen maksimum kablo uzunluğu nedir?

Hat sürücü darbe çıkışları maksimum 10 metre kablo uzunluğunu destekler. Daha uzun kablolar kullanmak, yüksek frekanslarda sinyal bozulmasına ve darbe kaybına neden olabilir.

Bu modül tek uçlu açık kollektör sinyalleri vermek üzere yapılandırılabilir mi?

Hayır, bu modül özellikle hat sürücü çıkışları için donanım olarak yapılandırılmıştır. Açık kollektör çıkışlar gerekiyorsa, NX-PG01xx serisinden bir modül seçin.

Senkron G/Ç ile Görev Periyodu Öncelikli yenileme arasındaki farklar nelerdir?

Senkron yenileme, G/Ç işlemlerini EtherCAT ana iletişim döngüsü ile doğrudan hizalayarak mutlak zamanlama senkronizasyonu sağlar. Görev periyodu öncelikli yenileme ise yürütme zamanlamasını kontrolörün görev yürütme döngüsüne göre önceliklendirir.

Bu konumlandırma modülünü yapılandırmak için hangi yazılım gereklidir?

Yapılandırma ve eksen eşlemesi, genellikle 1.10 veya daha yüksek sürümde olan Omron Sysmac Studio kullanılarak ve hedef NX/NJ serisi CPU kontrolörü ile yapılmalıdır.
