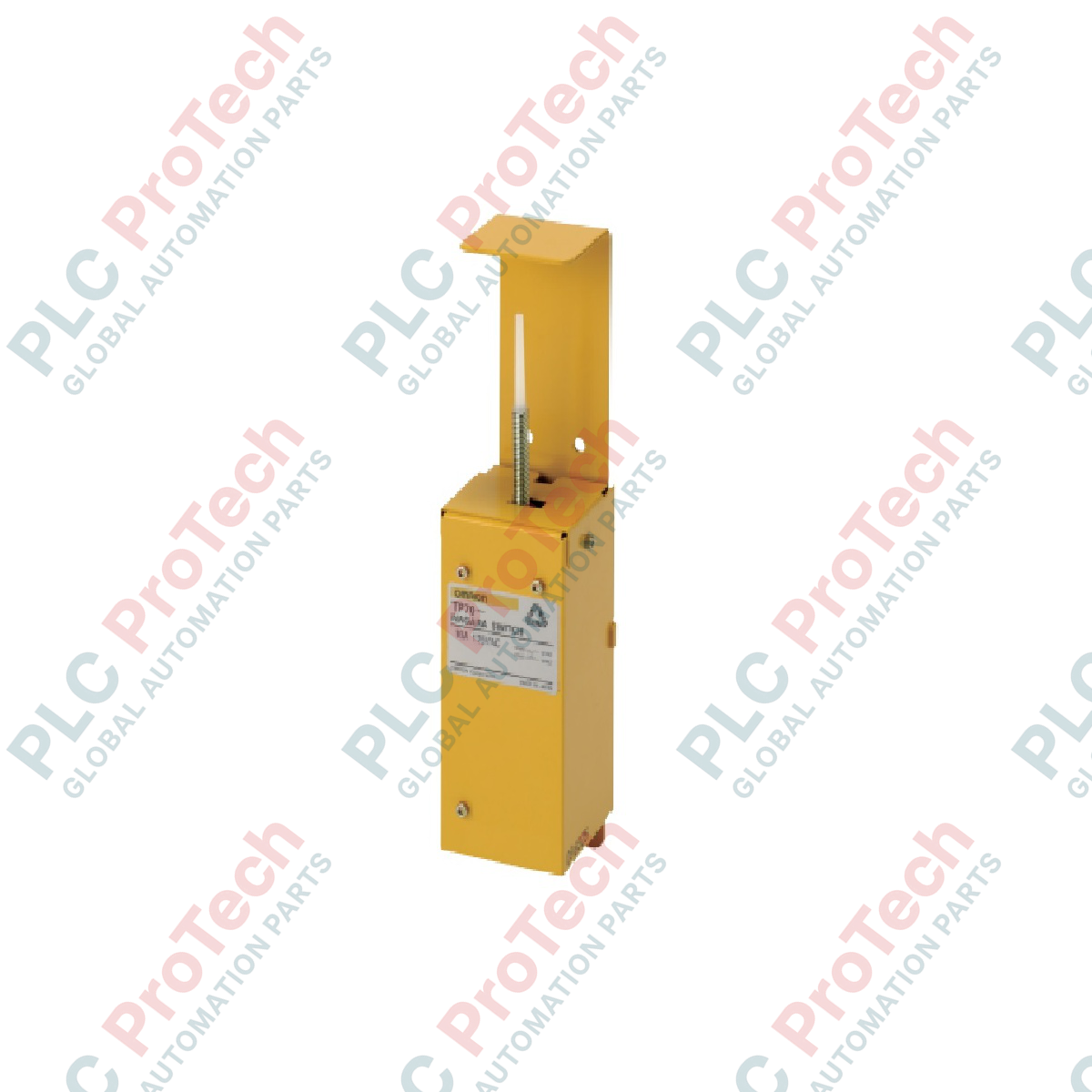

Omron TP70-1A3 Sahada Kullanıma Uygun Esnek Çubuk Anahtarı

SKU TP70-1A3

Stokta
  • 12-month warranty
  • Free returns within 30 days
  • Üretici: Omron

  • Ürün No.: TP70-1A3

  • Menşei ülke:Japonya

  • Ürün Türü: Limit Anahtarları

  • Ödeme: T/T, Western Union

  • Ağırlık: 1400g

  • Gönderim limanı: Xiamen

  • Garanti: 12 ay

Açıklama

Zorlu dökme malzeme taşıma ve konveyör ortamlarında güvenilir konum algılama için tasarlanan Omron TP70-1A3, yüksek dayanıklılığa sahip esnek çubuk aktüatörlü entegre bir limit anahtarı düzeneğidir. Bu endüstriyel sınıf ünite, çok yönlü mekanik sapmaları son derece güvenilir elektrik sinyallerine dönüştüren dahili bir D4N-2187 limit anahtarı çekirdeği içerir. Sağlam bir C kelepçeli montaj sistemiyle (Seçenek 3) önceden yapılandırılmıştır; bu sistem, karmaşık hizalama işlemlerine gerek kalmadan yapısal çelik kanallara, şasi raylarına veya makine braketlerine güvenli mekanik bağlantı sağlar.

Özellikler

  • Dahili anahtar çekirdeği: Uzun elektriksel ve mekanik çalışma ömrü için kendini kanıtlamış Omron D4N-2187 mekanizmasını kullanır.
  • Esnek çubuk aktüatör: Çok yönlü mekanik darbelere dayanacak ve deforme olmadan eski şeklini alacak şekilde tasarlanmıştır.
  • C kelepçeli montaj: Makine şasileri boyunca sahada kurulumu, ayarlamaları ve yeniden konumlandırmayı kolaylaştırır.
  • Çevresel dayanıklılık: Toz girişini önlemek ve düşük basınçlı su püskürtmelerine dayanmak için IP65 giriş koruma sınıfına sahiptir.
  • Ağır hizmet tipi kablolama terminalleri: Titreşimli koşullarda güvenilir kablo bağlantısı sağlamak için endüstriyel vidalı terminallerle donatılmıştır.

Uygulamalar

  • Konveyör bant hizalama ve kayma sınırı algılama sistemleri.
  • Malzeme taşıma, yönlendirme ve kanal tıkanıklığı uyarı sistemleri.
  • Ayırma kapaklarında ve otomatik depolama hatlarında konum izleme.
  • Ağır sanayi makinelerinde güvenlik kilitlemeleri ve son konum sınırları.

Teknik özellikler

Parametre Teknik özellik değeri
Üretici Omron
Model numarası TP70-1A3
Dahili anahtar mekanizması D4N-2187
Yapılandırma Yalnızca entegre anahtar
Montaj düzeni C kelepçeli montaj
Giriş koruma sınıfı IP65
Çalışma sıcaklığı aralığı -10 degC ila +70 degC (buzlanma olmadan)
Çalışma nem aralığı %35 ila %95 bağıl nem
İzin verilen çalışma hızı 1 mm/s ila 0,5 m/s
Maks. mekanik frekans Dakikada 60 işlem
Maks. elektriksel frekans Dakikada 30 işlem (dirençli yük altında)
Titreşim dayanımı (arıza) 10 ila 55 Hz, 0,65 mm tek genlik, maks. 100 m/s2
Darbe dayanımı (hasar) Maks. 1.000 m/s2
Darbe dayanımı (arıza) Maks. 20 m/s2
Terminal tipi Vida terminalleri (M3.5 vidalar)
Net fiziksel ağırlık 1.4 kg
Toplam Sevkiyat Ağırlığı 3.0 kg

Alternatif Modeller ve Uyumluluk

TP70-1A3, standart bir D4N serisi emniyet şalteri gövdesiyle donatılmıştır. İç kontak bloğu elektriksel aşınmaya maruz kalır veya arızalanırsa, özel C kelepçeli mekanik muhafaza ile esnek çubuk grubu korunarak iç çekirdek mekanizması standart bir D4N-2187 birimiyle değiştirilebilir. İç birimlere servis uygularken kontak çalışma biçimini (genellikle ani açmalı veya yavaş açmalı) mutlaka doğrulayın.

Uygulama Hataları ve Mühendislik Notları

Esnek çubuklu şalterler çok yönlü ve düzensiz hedeflerde üstün performans gösterse de çalışma hızının belirtilen 0.5 m/s sınırını aşmadığından emin olun. Bu sınırın aşılması, çubuğun yüksek hızla geri savrulmasına yol açarak ikincil temas sıçramasına, elektriksel parazite veya yay bağlantısında erken mekanik metal yorgunluğuna neden olabilir. Bu şalteri mekanik bir dayama olarak kullanmayın; yapısal zorlamalara karşı harici koruma önlemleri alınmalıdır.

Devreye Alma ve Kablolama İpuçları

Vidalı klemensleri kablolarken, kompakt iç bölmede başıboş tel demetlerinin kısa devre yapmasını önlemek için yalıtımlı M3.5 sıkmalı halka veya çatal terminaller kullanın. IP65 çevresel koruma sınıfını korumak için kablo rakoru, uygun sızdırmazlık malzemeleri kullanılarak üreticinin belirttiği tork değerinde sıkılmalıdır. Yüksek titreşimli uygulamalarda hizalamanın bozulmasını önlemek için C kelepçenin montaj cıvatalarına orta mukavemetli bir vida sabitleyici uygulayın.

Montaj Talimatları

KRİTİK UYARI

Herhangi bir montaj, hizalama veya kablolama işlemine başlamadan önce bağlı tüm elektrik devrelerinin enerjisinin tamamen kesildiğinden ve kilitlendiğinden emin olun. Montaj sırasında mekanik hareket oluşamayacağını doğrulayın.

1

C kelepçeli mekanik montaj tabanını hedef çerçevenin veya destek rayının üzerine yerleştirin. Rijit bir montaj sağlamak için kelepçe cıvatalarını eşit şekilde sıkın.

2

Esnek çubuk grubunun açısını, çalıştırma hedefinin hareket yoluna göre ayarlayın ve hedefin izin verilen hız aralığında temas etmesini sağlayın.

3

M3.5 vidalı klemenslere erişmek için koruyucu muhafaza kapağını çıkarın. Saha kablolarını sızdırmaz kablo rakoru girişinden geçirin.

4

Devreye enerji vermeden önce iletkenleri güvenli şekilde sıkıştırıp bağlayın, klemens kapağını yerine takın ve sızdırmazlığı korumak için kapak vidalarını belirtilen torkta sıkın.

FAQ

TP70-1A3'ün içindeki yerleşik anahtar modeli nedir?

Düzeneğin içinde, endüstriyel sınıf Omron D4N-2187 limit anahtarı bulunur.

Bu model yapılandırmasında hangi montaj yöntemi kullanılıyor?

Bu model, endüstriyel çerçevelere hızlı kurulum için mekanik C-kelepçe montaj mekanizması (Seçenek 3) kullanır.

Düzeneğin IP koruma sınıfı nedir?

IP65 sınıfındadır; toz girişine ve her yönden gelen düşük basınçlı su püskürmesine karşı koruma sağlar.

Arızalanırsa iç anahtar mekanizması değiştirilebilir mi?

Evet, ağır hizmet tipi TP70 dış muhafazayı ve C-kelepçe braketi koruyarak iç D4N-2187 mekanizmasını doğrudan değiştirebilirsiniz.
