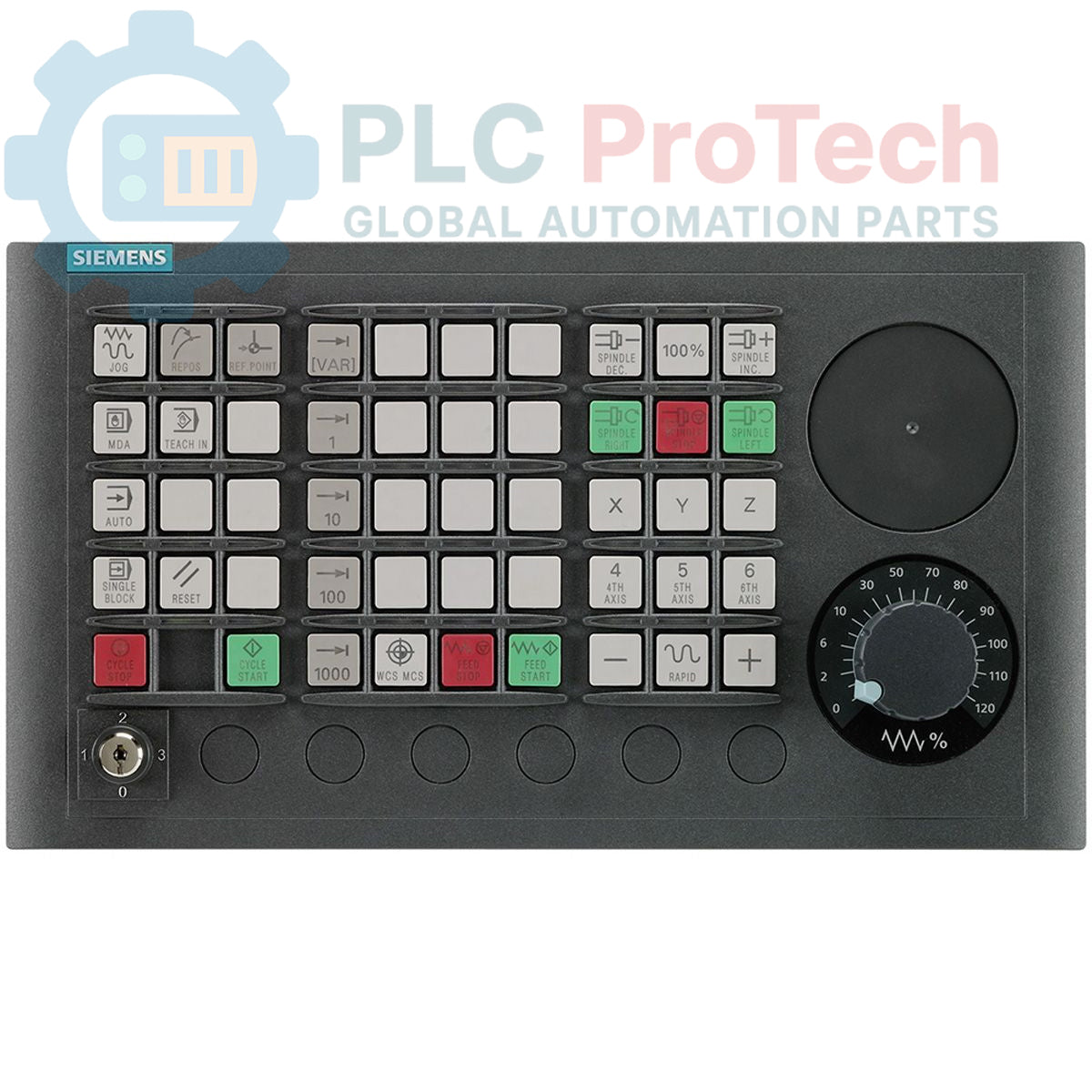

6FC5303-0AF23-0AA1, endüstriyel CNC ortamlarında yüksek güvenilirlikte çalışma için tasarlanmış bir SINUMERIK MCP 310C PN Makine Kontrol Paneli'dir. 310 mm genişliğindeki bu panel, makine operatörlerine tutarlı ve hassas geri bildirim sağlayan dokunsal mekanik tuşlarla donatılmıştır. Ünite, PROFINET ve Industrial Ethernet iletişim protokollerini destekleyerek modern Siemens otomasyon mimarilerinde hızlı ve kesintisiz veri alışverişi sağlar. Sağlamlaştırılmış yapısı, üretim tesislerinde kesintisiz kullanım için özel olarak tasarlanmıştır; uzun süreli çalışma kararlılığı sağlar ve bakım gereksinimlerini azaltır.
Özellikler
MCP 310C PN: 310 mm genişliğinde profesyonel makine kontrol paneli.
Mekanik tuşlar: Zorlu ortamlarda hassas kontrol için güvenilir dokunsal giriş.
İletişim: PROFINET ve Industrial Ethernet için tam entegre destek.
Ergonomi: Takım tezgâhı uygulamalarında operatörlerin sezgisel etkileşimi için tasarlanmıştır.
Endüstriyel dayanıklılık: Zorlu üretim alanları için sağlam yapı kalitesi.
Uygulamalar
CNC takım tezgâhları için operatör kontrol istasyonları.
SINUMERIK tabanlı otomasyon ve işleme merkezleri.
Yüksek hızlı ve güvenilir arayüz donanımı gerektiren üretim hatları.
Güvenlik ve hassasiyet için mekanik giriş geri bildiriminin tercih edildiği endüstriyel ortamlar.
Teknik özellikler
Parametre
Teknik özellik
Üretici
Siemens
Marka
SINUMERIK
Ürün türü
Operatör Paneli / Makine Kontrol Paneli
Model
MCP 310C PN
Genişlik
310 mm
Giriş türü
Mekanik tuşlar
İletişim
PROFINET, Industrial Ethernet
Boyutlar
25,00 cm x 18,00 cm x 5,26 cm
Ağırlık
1,20 kg
Gümrük tarife kodu
85371091
ECCN
EAR99
Kurulum yönergeleri
Montaj: Güvenli bir şekilde oturması için standart montaj kesitlerini kullanarak panelin makine konsolunda ergonomik bir konuma monte edilmesini sağlayın.
Ağ bağlantısı: Paneli PLC'ye veya NCU'ya bağlamak için ekranlı Industrial Ethernet/PROFINET kabloları kullanın ve bağlantı noktalarının zarar görmesini önlemek için uygun kablo gerilim azaltma önlemleri alın.
Topraklama: Elektrik güvenliğini ve EMC uyumluluğunu sağlamak için kontrol paneli gövdesi ile makine şasisi arasında sağlam bir topraklama bağlantısı kurun.
Çalışma ortamı: Dayanıklı olsa da mekanik tuşların sağlamlığını korumak için üniteyi kesme sıvılarına veya yoğun metalik atıklara doğrudan maruz kalan alanlara kurmaktan kaçının.
Yapılandırma: Kontrol ünitesiyle iletişim kurmak için CNC yazılımındaki devreye alma araçları üzerinden düğüm adresini ve PROFINET cihaz parametrelerini yapılandırın.
FAQ
Bu kontrol paneli hangi iletişim protokollerini destekliyor?
Yüksek hızlı ağ entegrasyonu için hem PROFINET'i hem de Endüstriyel Ethernet'i destekliyor.
6FC5303-0AF23-0AA1 hangi tür giriş kullanıyor?
Bu ünite, operatör girişi için güvenilir mekanik tuşlar kullanıyor.
Kontrol panelinin fiziksel genişliği nedir?
Kontrol panelinin genişliği 310 mm'dir.
Bu panel CNC sistemleriyle uyumlu mu?
Evet, SINUMERIK CNC sistemleriyle entegrasyon için özel olarak SINUMERIK Makine Kontrol Paneli (MCP) olarak tasarlanmıştır.
