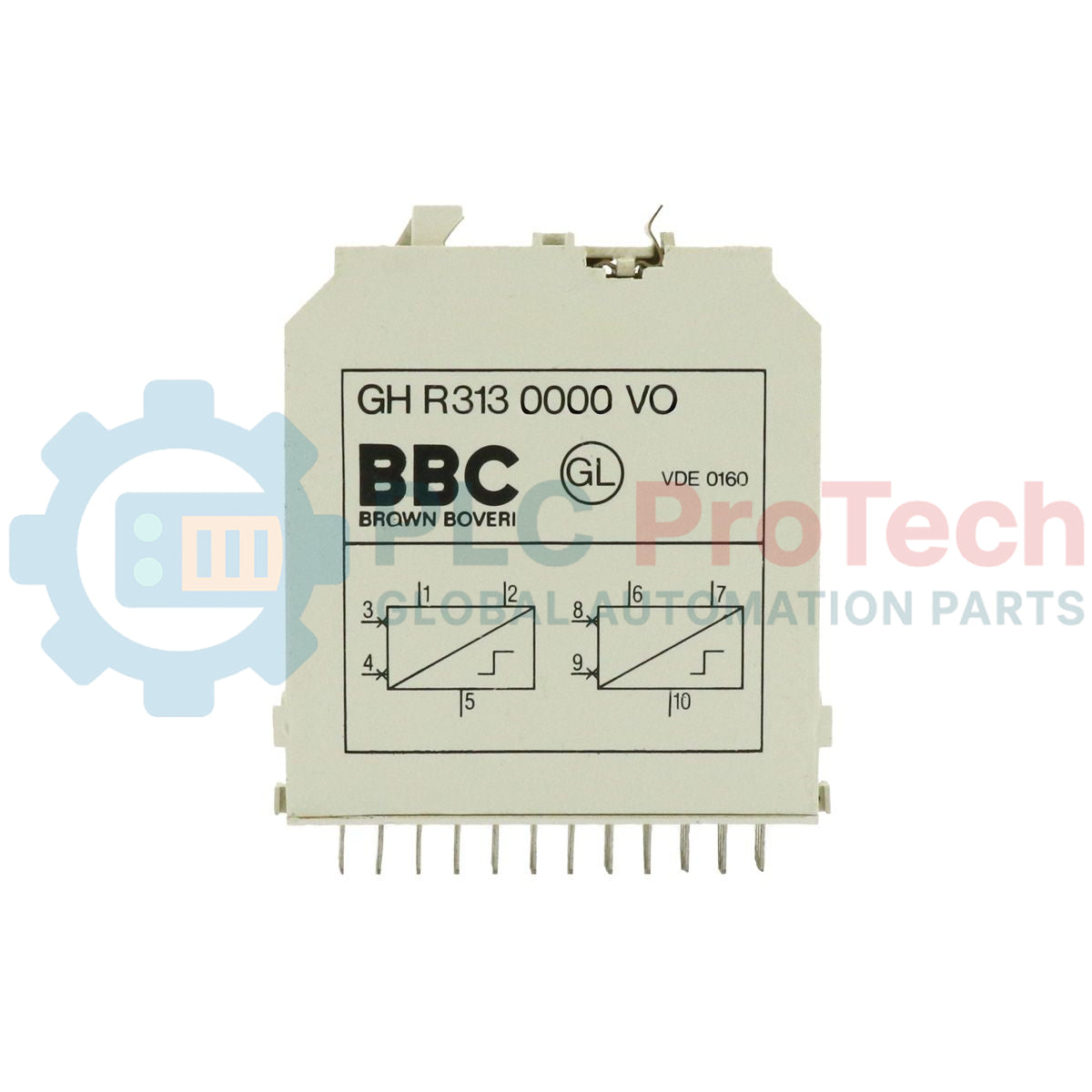

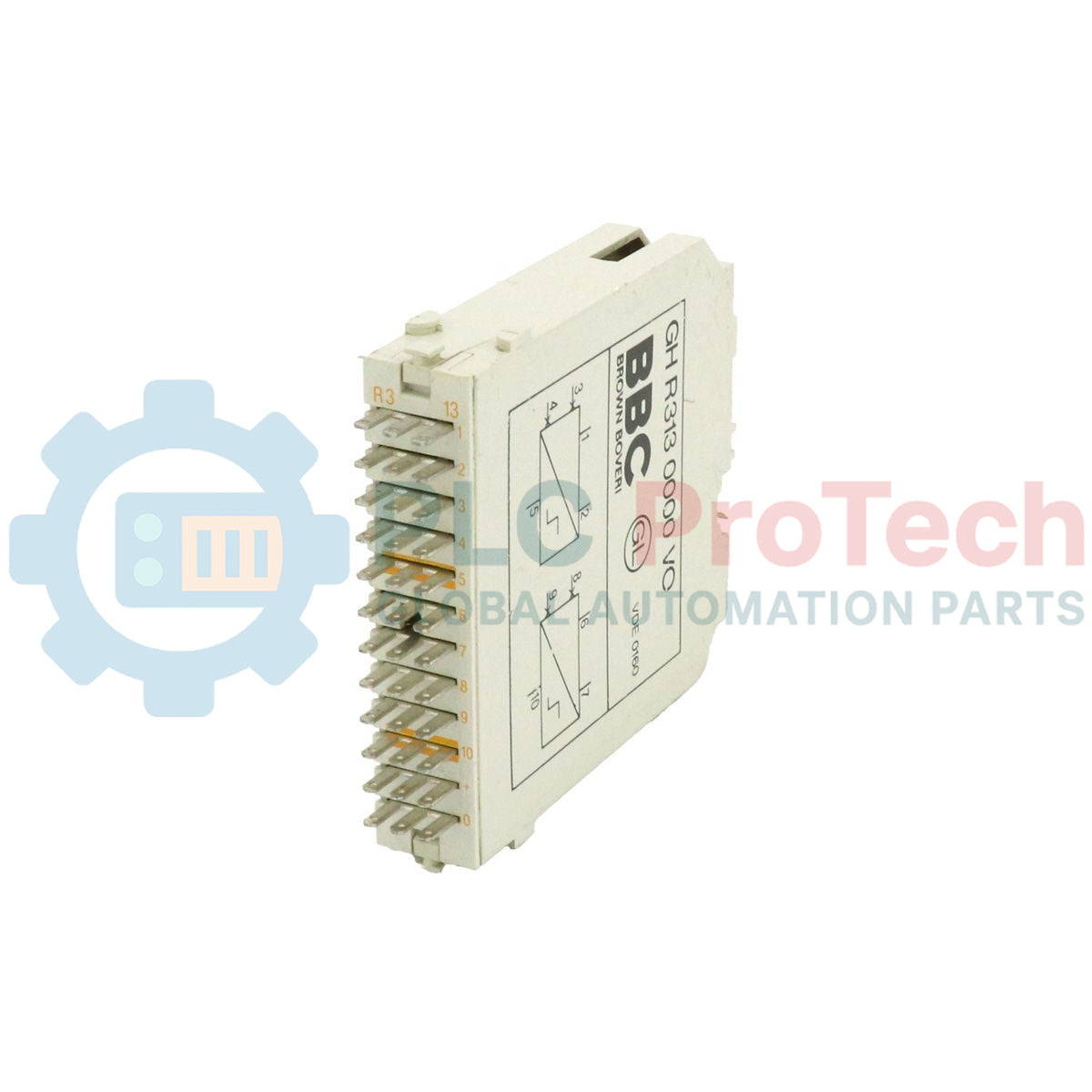

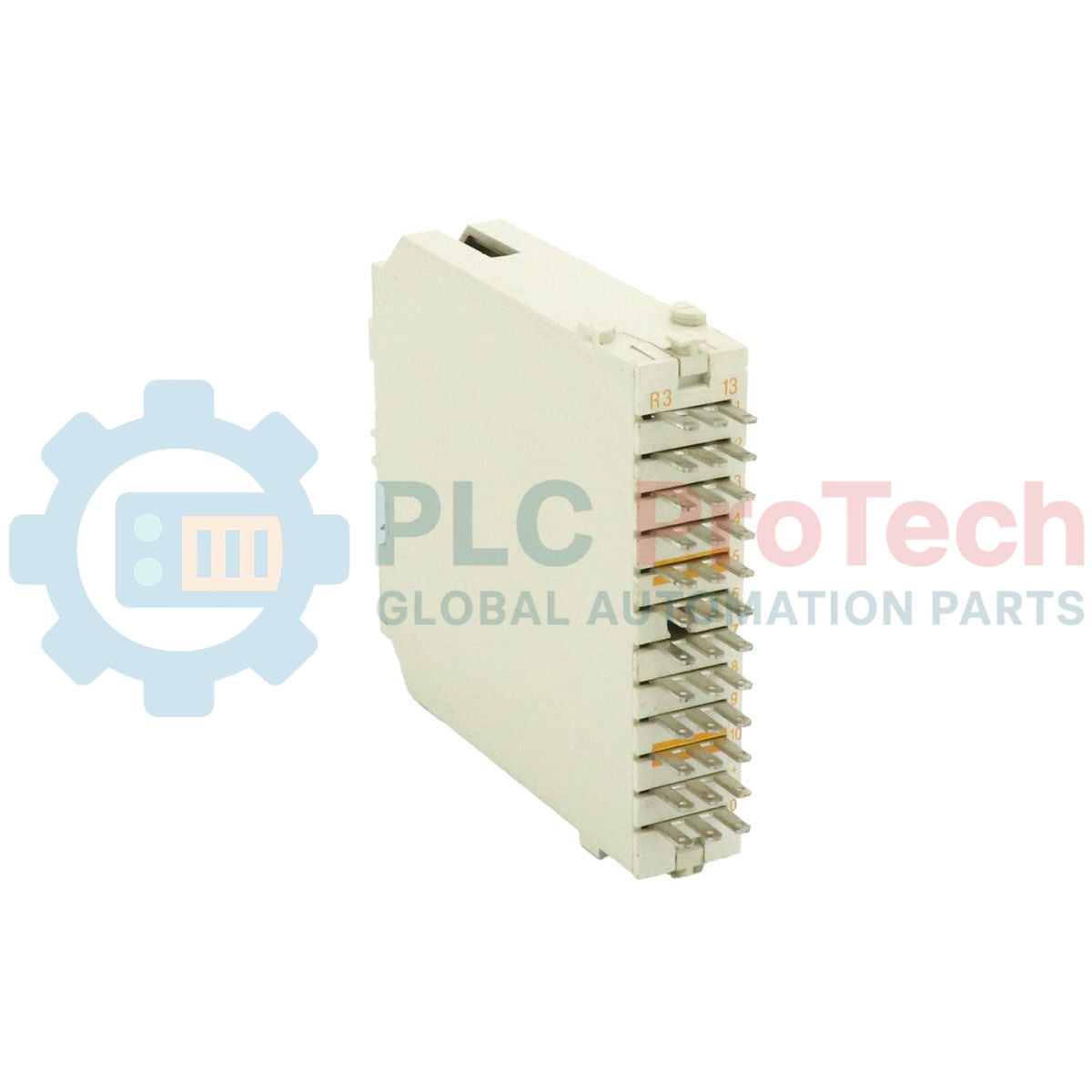

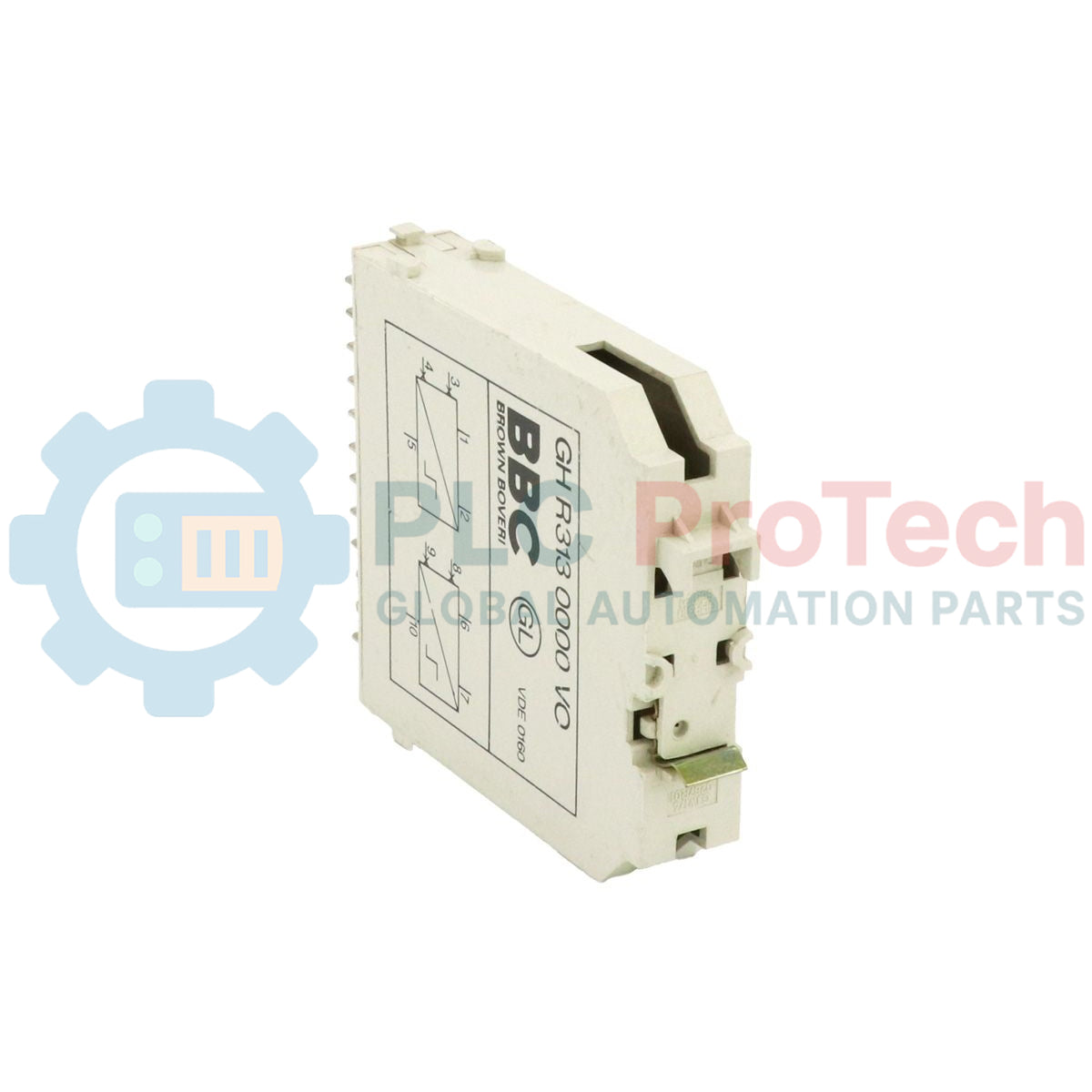

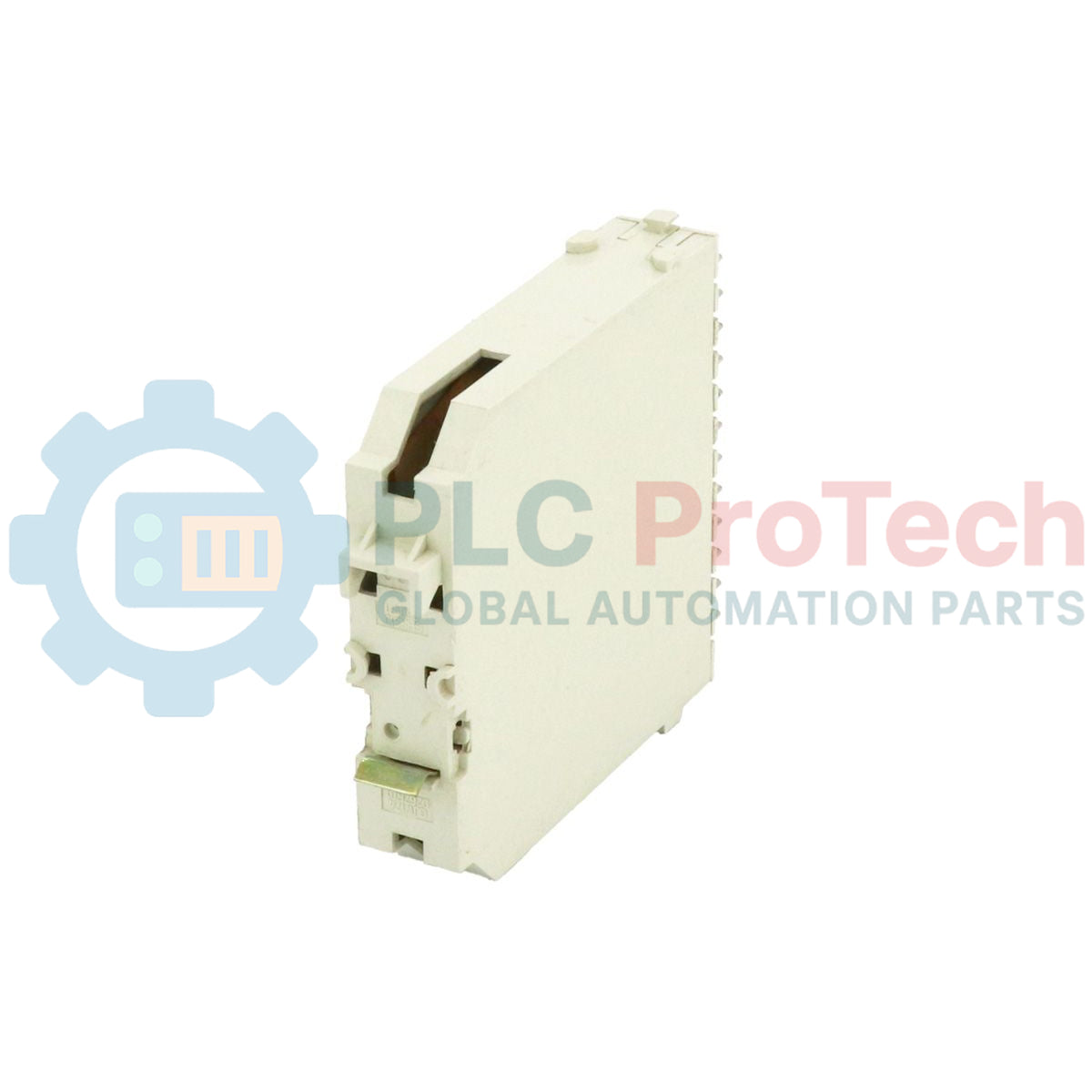

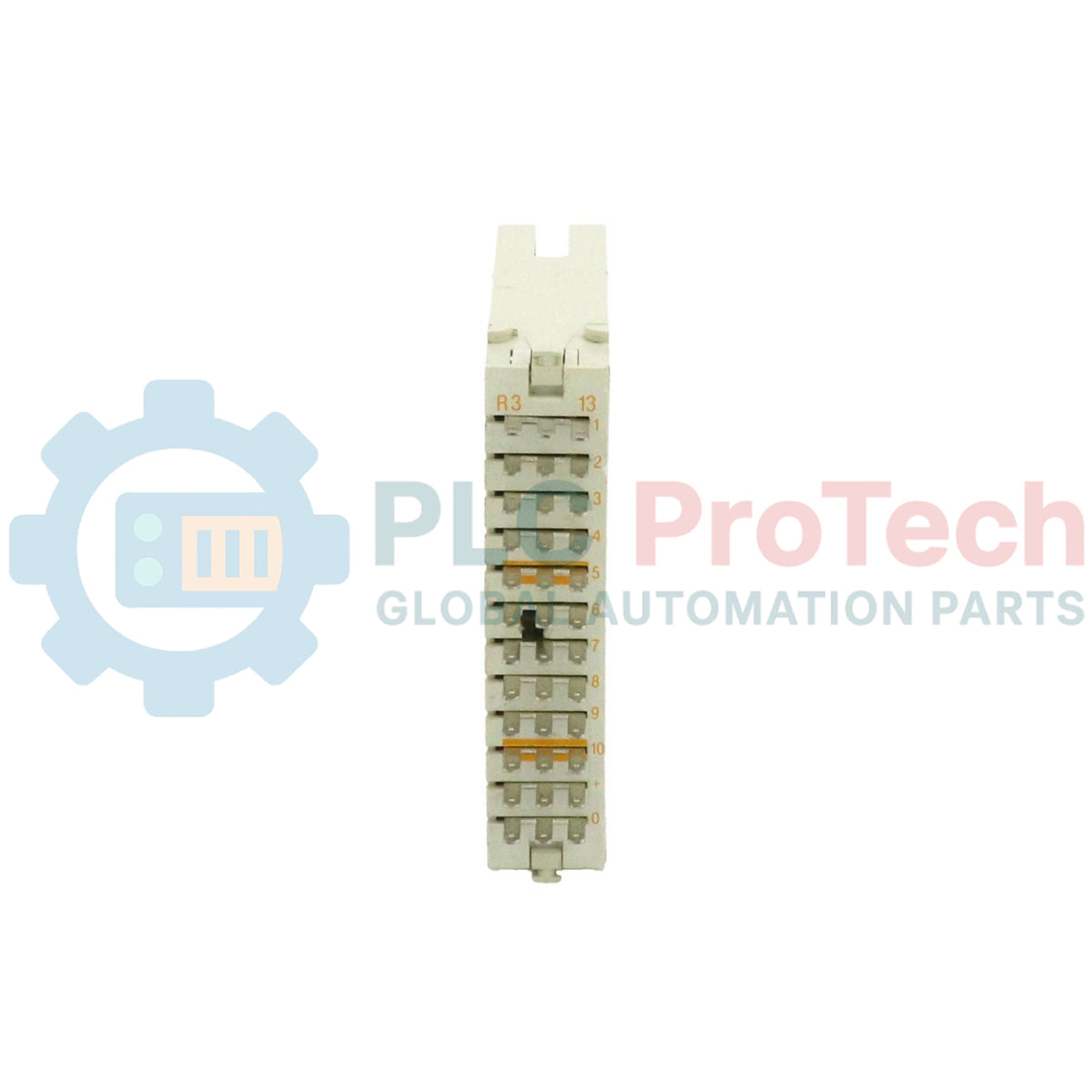

ABB GHR3130000VO (còn được tham chiếu là GH R313 0000 V0) là một mô-đun đánh giá tín hiệu chuyên dụng được thiết kế cho môi trường tự động hóa công nghiệp. Được thiết kế để giao tiếp trực tiếp với các cảm biến vị trí điện tuân thủ DIN 19234 và các khuyến nghị NAMUR, thiết bị này xử lý tín hiệu đầu vào tương tự từ các bộ khởi phát không khuếch đại và chuyển đổi chúng thành tín hiệu đầu ra nhị phân đáng tin cậy. Thiết bị tích hợp liền mạch vào các kiến trúc điều khiển yêu cầu ngưỡng chuyển mạch chính xác và điều hòa tín hiệu đáng tin cậy để cảm nhận vị trí và phát hiện giới hạn.
Mô-đun nhỏ gọn này có hai bộ khuếch đại được đặt trong một vỏ cơ khí một bề rộng. Mỗi kênh hoạt động độc lập với nguồn dòng và bộ khuếch đại chuyển mạch tích hợp để giám sát các biến động của dòng điện đầu vào. Thiết bị hỗ trợ vận hành trong các khu vực quy trình nguy hiểm khi kết hợp với các hàng rào Zener hoặc bộ cách ly an toàn nội tại được phê duyệt, phù hợp cho các ứng dụng trong ngành hóa chất, hóa dầu và sản xuất rời rạc nói chung.
| Thông số | Thông số kỹ thuật |
|---|---|
| Nhà sản xuất | ABB |
| Mẫu chính xác / Số hiệu linh kiện | GHR3130000VO (GH R313 0000 V0) |
| Loại sản phẩm | Mô-đun đánh giá tín hiệu |
| Dòng sản phẩm | Procontic |
| Điện áp đầu vào (NAMUR / DIN 19234) | 8.2 V (7.7 V đến 9.0 V) |
| Điện trở đầu vào | 1 kOhm +/- 5 phần trăm |
| Dòng điện danh định (I1 / I2) | 1.55 mA / 1.75 mA |
| Giá trị giới hạn | 1.2 mA / 2.1 mA |
| Độ trễ chuyển mạch | 0.2 +/- 0.1 mA |
| Dòng tiêu thụ (đầu ra tín hiệu 0) | 34 mA |
| Dòng tiêu thụ (đầu ra tín hiệu 1) | 48 mA |
| Tần số chuyển mạch tối đa (các đầu cực để hở) | ~2 kHz |
| Tần số chuyển mạch tối đa (các đầu cực được nối cầu) | ~100 Hz |
| Khả năng tải đầu ra | 100 tải |
| Khối lượng tịnh | 130 g |
| Màu vỏ | Vàng |
| Nước xuất xứ | Đức |
| Mô tả sản phẩm | Số hiệu linh kiện |
|---|---|
| Mô-đun đánh giá tín hiệu (Đơn vị cơ sở) | GHR3130000VO (GH R313 0000 V0) |
| Tờ keo dán | GH R700 1901 R14 |
| Tài liệu ứng dụng | D GEF 31011 D |
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: GHR3130000VO
Country of origin:Thụy Điển
Product Type: Mô-đun Đánh giá Tín hiệu
Barcode: 85389091
Payment: T/T, Western Union
Weight: 130g
Dimensions: 25cm x 12cm x 10cm
Shipping port: Xiamen
Warranty: 12 months
