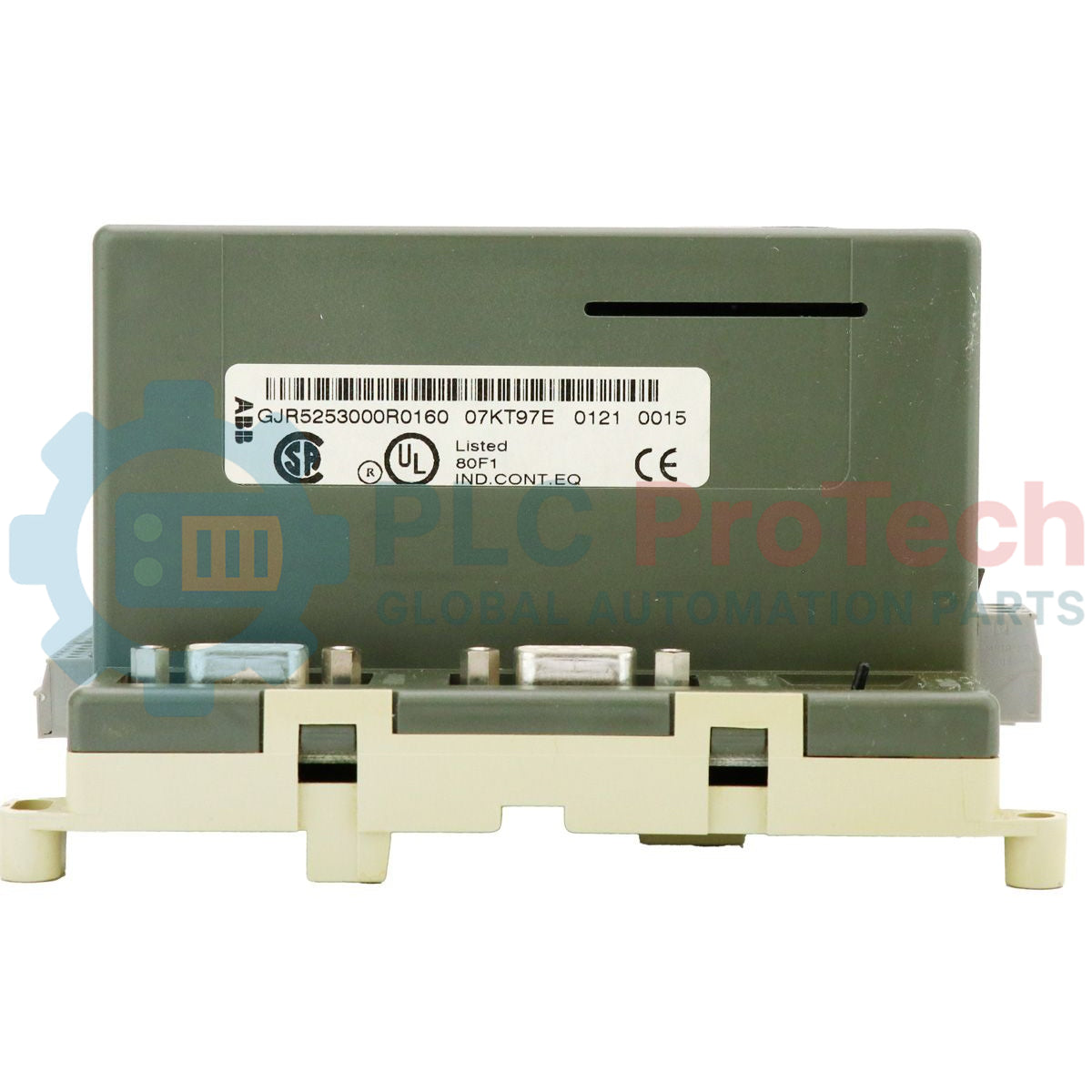

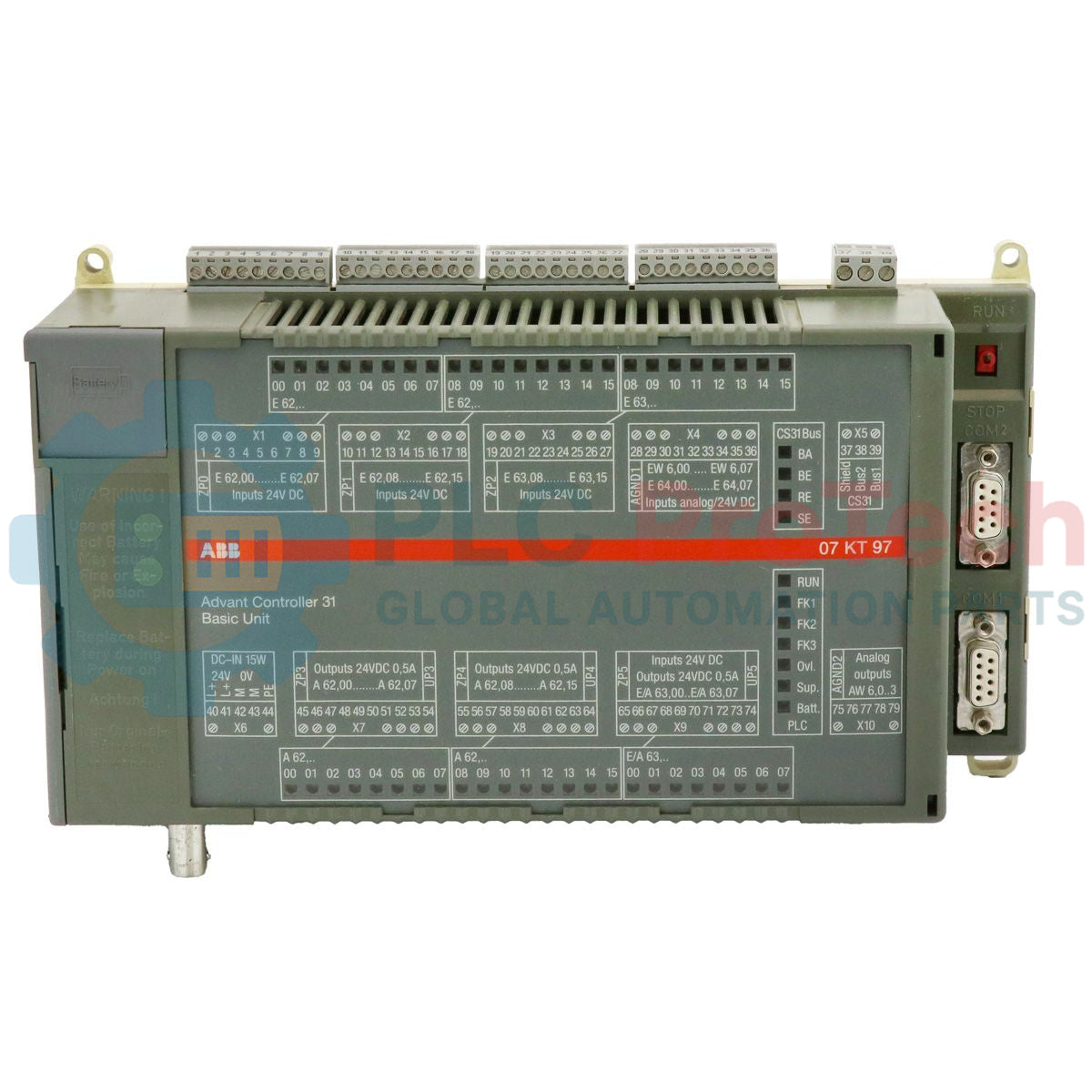

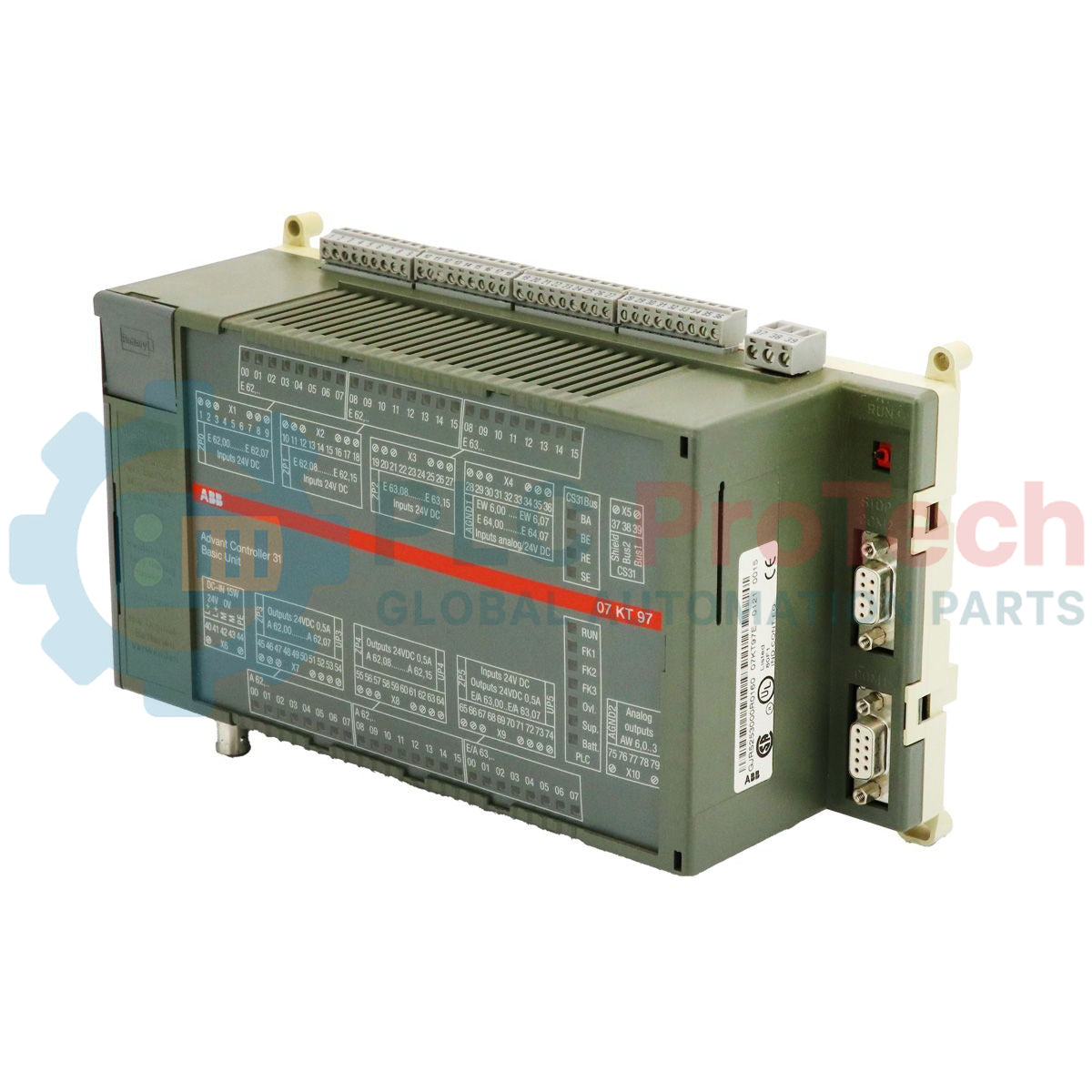

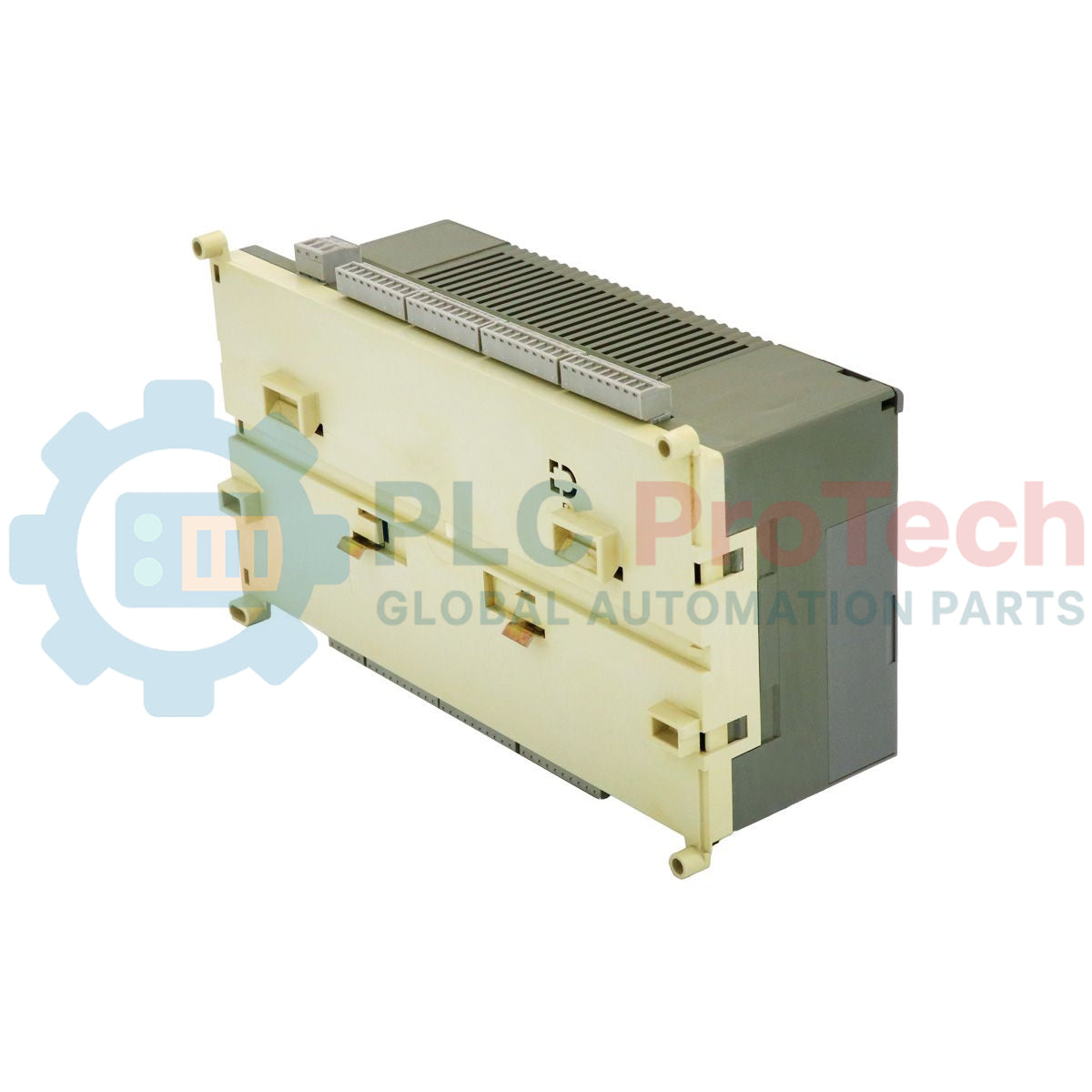

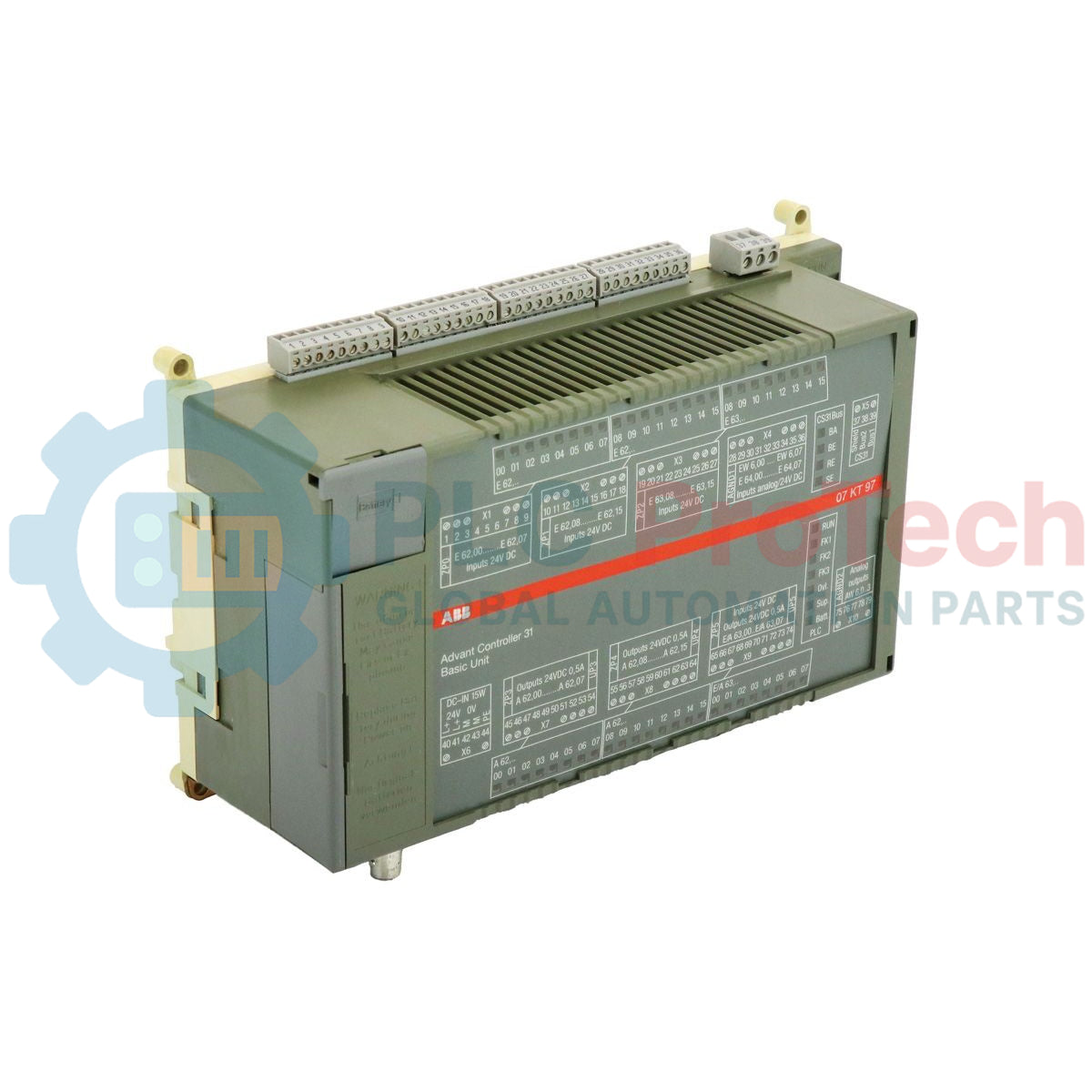

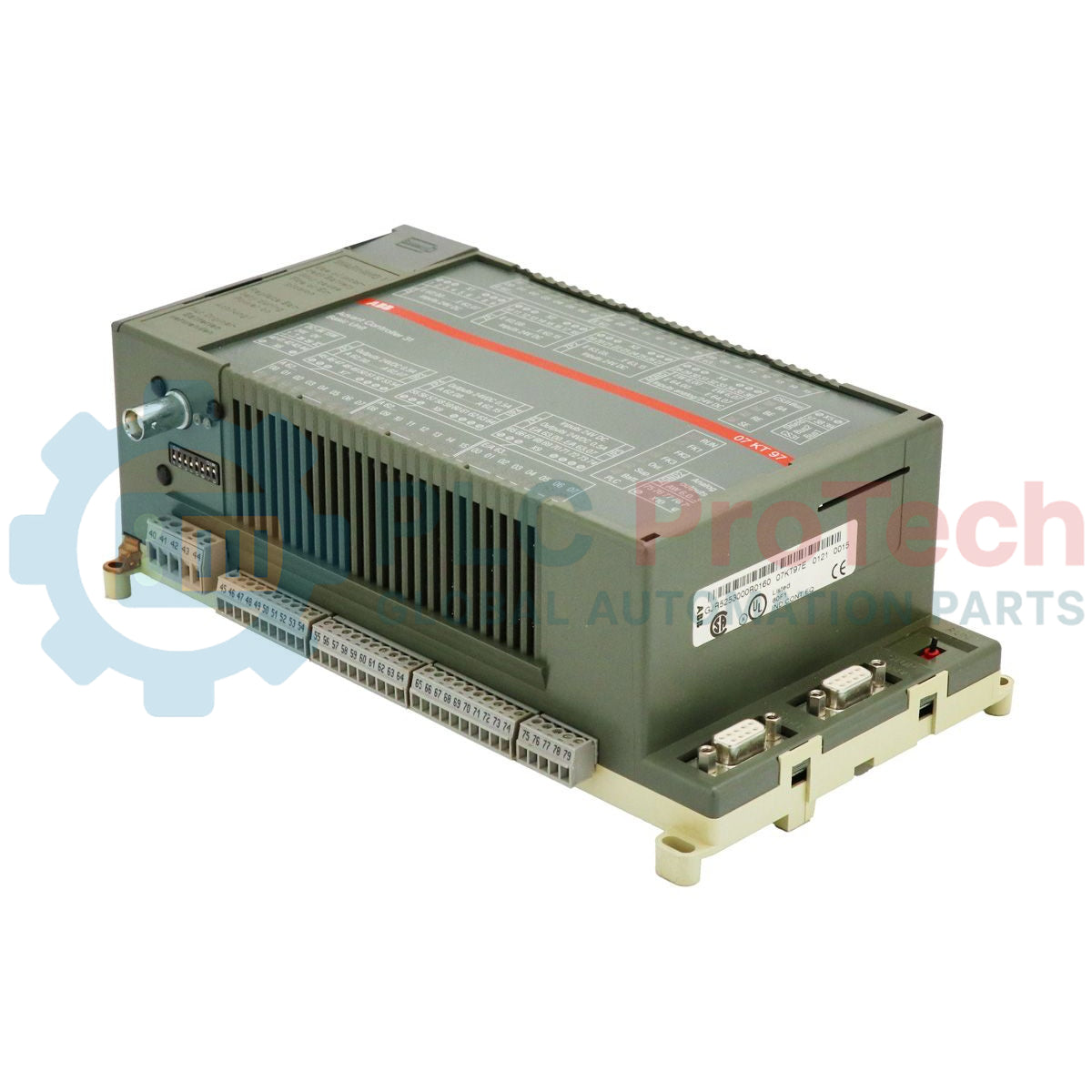

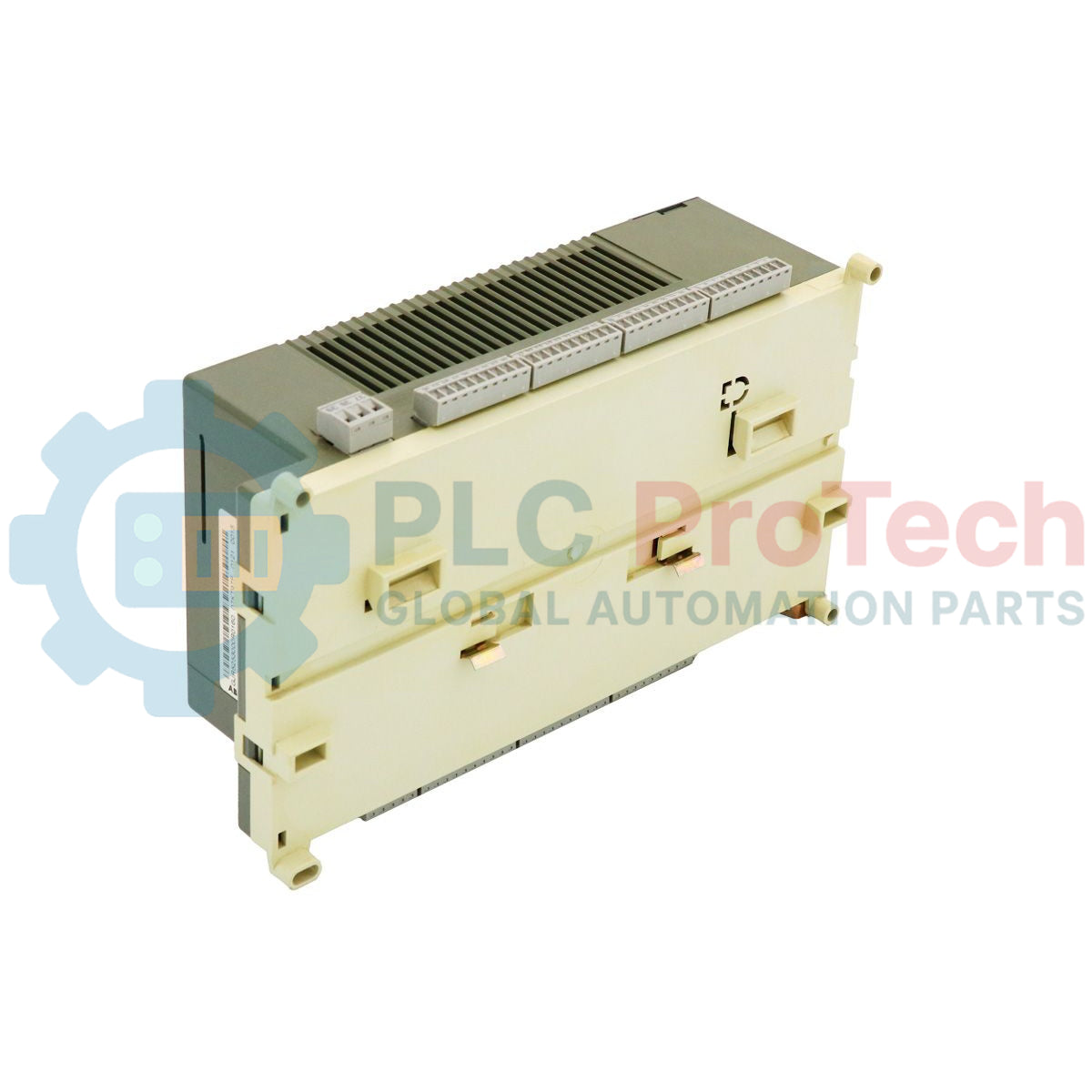

Bộ cơ bản ABB GJR5253000R0160 07KT97 Advant Controller 31

Tổng quan sản phẩm

GJR5253000R0160 (07KT97) là một Bộ cơ bản hiệu suất cao thuộc dòng ABB Advant Controller 31 (AC31), được thiết kế chuyên biệt cho tự động hóa phân tán và điều khiển quy trình phức tạp. Bộ Procontic này đóng vai trò là trung tâm xử lý chính cho các hệ thống công nghiệp yêu cầu khả năng kết nối mạng ARCNET tích hợp. Nhờ hỗ trợ trao đổi dữ liệu tốc độ cao, mang tính xác định giữa các bộ điều khiển và thiết bị ngoại vi, 07KT97 (GJR5253000R0160) là thành phần then chốt trong việc bảo trì các nhà máy hiện hữu và mở rộng hệ thống. Được sử dụng chủ yếu trong sản xuất, xử lý nước và vận chuyển vật liệu, bộ điều khiển này bảo đảm thực thi chương trình logic đáng tin cậy đồng thời duy trì sự ổn định của mạng. Dù đã thuộc dòng sản phẩm sắp ngừng sản xuất, kiến trúc chắc chắn của thiết bị vẫn rất quan trọng đối với các đơn vị vận hành muốn giảm thời gian ngừng máy và tránh chi phí quá cao khi đại tu toàn bộ hệ thống.

Cấu hình kỹ thuật

Bộ cơ bản 07KT97 được xác định bởi các giao diện truyền thông tích hợp và năng lực xử lý theo mô-đun:

• Kiến trúc bộ xử lý: Được tối ưu hóa cho môi trường AC31 Procontic, cho phép thực thi lệnh nhanh chóng để điều khiển thời gian thực.

• Mạng (ARCNET): Tích hợp giao diện ARCNET chuyên dụng, cho phép thiết bị hoạt động như một nút trong mạng truyền token mạnh mẽ, hỗ trợ truyền thông khoảng cách xa và khả năng chống nhiễu cao.

• Khả năng mở rộng: Hỗ trợ nhiều mô-đun mở rộng I/O cục bộ và từ xa, mang lại sự linh hoạt cần thiết cho các quy trình công nghiệp không ngừng phát triển.

• Bộ công cụ chẩn đoán: Các đèn LED trạng thái tích hợp cung cấp phản hồi trực quan tức thời về tình trạng CPU, hoạt động của bus và điều kiện chạy cưỡng bức, giúp đơn giản hóa việc xử lý sự cố tại hiện trường.

• Quản lý bộ nhớ: Được trang bị bộ nhớ không mất dữ liệu để bảo vệ chương trình người dùng và các tham số hệ thống khi mất điện mà không cần bảo trì pin thường xuyên.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Làm cách nào để đặt địa chỉ cho thiết bị này trên mạng ARCNET?

Địa chỉ nút ARCNET thường được thiết lập bằng các công tắc DIP hoặc công tắc xoay phần cứng nằm ở mặt trước hoặc bên hông của 07KT97. Hãy bảo đảm mỗi nút trên mạng có một ID duy nhất (1–255) để tránh xung đột trên bus.

07KT97 có tương thích với các phiên bản Advant Controller mới hơn không?

07KT97 là một thiết bị AC31 thế hệ cũ. Mặc dù thiết bị thường có thể giao tiếp với các hệ thống mới hơn thông qua bộ ghép bus hoặc mô-đun cổng nối chuẩn hóa, khả năng chuyển đổi phần mềm trực tiếp có thể yêu cầu các công cụ chuyển đổi chuyên dụng hoặc thiết kế lại trong môi trường lập trình 907 AC 1136.

Trạng thái "Sắp ngừng sản xuất" có ý nghĩa gì?

Sắp ngừng sản xuất nghĩa là sản phẩm không còn được sản xuất hàng loạt. Tuy nhiên, sản phẩm vẫn được hỗ trợ đầy đủ thông qua các kênh linh kiện thay thế và hàng tân trang, nhằm bảo đảm các hệ thống hiện hữu trong cơ sở hạ tầng quan trọng tiếp tục hoạt động.

Hướng dẫn kỹ thuật và lắp đặt

Đấu dây và kết thúc mạng ARCNET

Giao diện ARCNET trên 07KT97 yêu cầu cáp đồng trục hoặc cáp xoắn đôi chuyên dụng tùy theo cấu trúc liên kết mạng (Bus hoặc Sao). Đối với cấu trúc Bus, hãy bảo đảm nút đầu tiên và nút cuối cùng được lắp điện trở kết thúc 93 Ohm. Việc kết thúc mạng không đúng cách sẽ gây ra hiện tượng hết thời gian chờ truyền thông không liên tục và các lỗi "Bóng ma" trong nhật ký chẩn đoán.

Điều kiện môi trường

Thiết bị này được thiết kế để lắp đặt trong tủ công nghiệp. Với kích thước (15.2 cm x 10.2 cm x 25.4 cm), hãy bảo đảm có đủ luồng không khí xung quanh các lỗ thông gió làm mát của thiết bị. Trong môi trường có độ rung hoặc nhiễu điện từ (EMI) cao, hãy sử dụng cáp chống nhiễu cho tất cả đường I/O và đường truyền thông, đồng thời bảo đảm ray DIN được liên kết với hệ thống tiếp địa đất có trở kháng thấp.

Trình tự cấp nguồn cho hệ thống

Khi đưa 07KT97 vào vận hành, luôn kiểm tra điện áp nguồn phù hợp với yêu cầu của thiết bị (thông thường là 24 VDC). Chúng tôi khuyến nghị cấp nguồn cho Bộ cơ bản đồng thời với các mô-đun mở rộng để CPU có thể quét thành công cấu hình phần cứng trong giai đoạn khởi động ban đầu.
