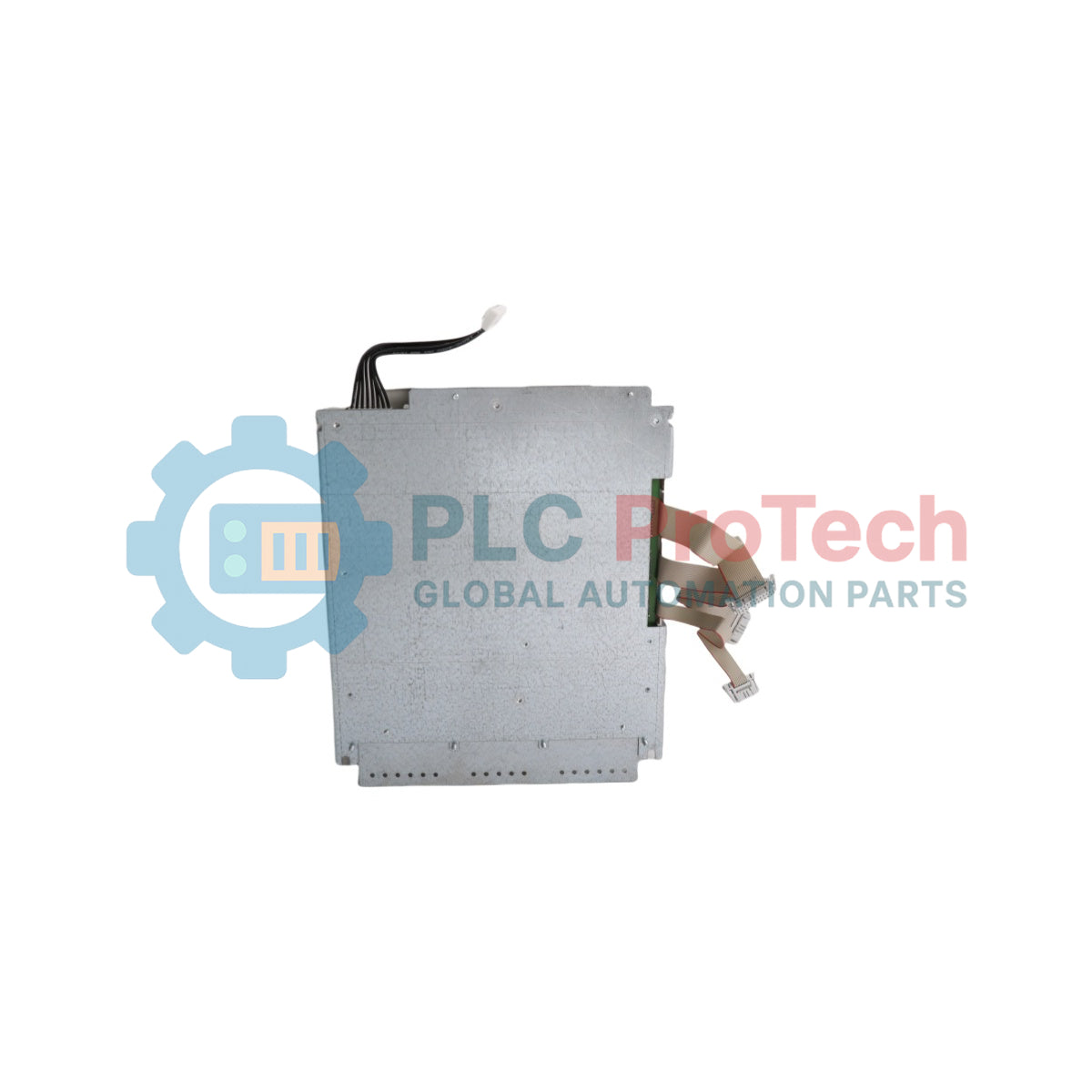

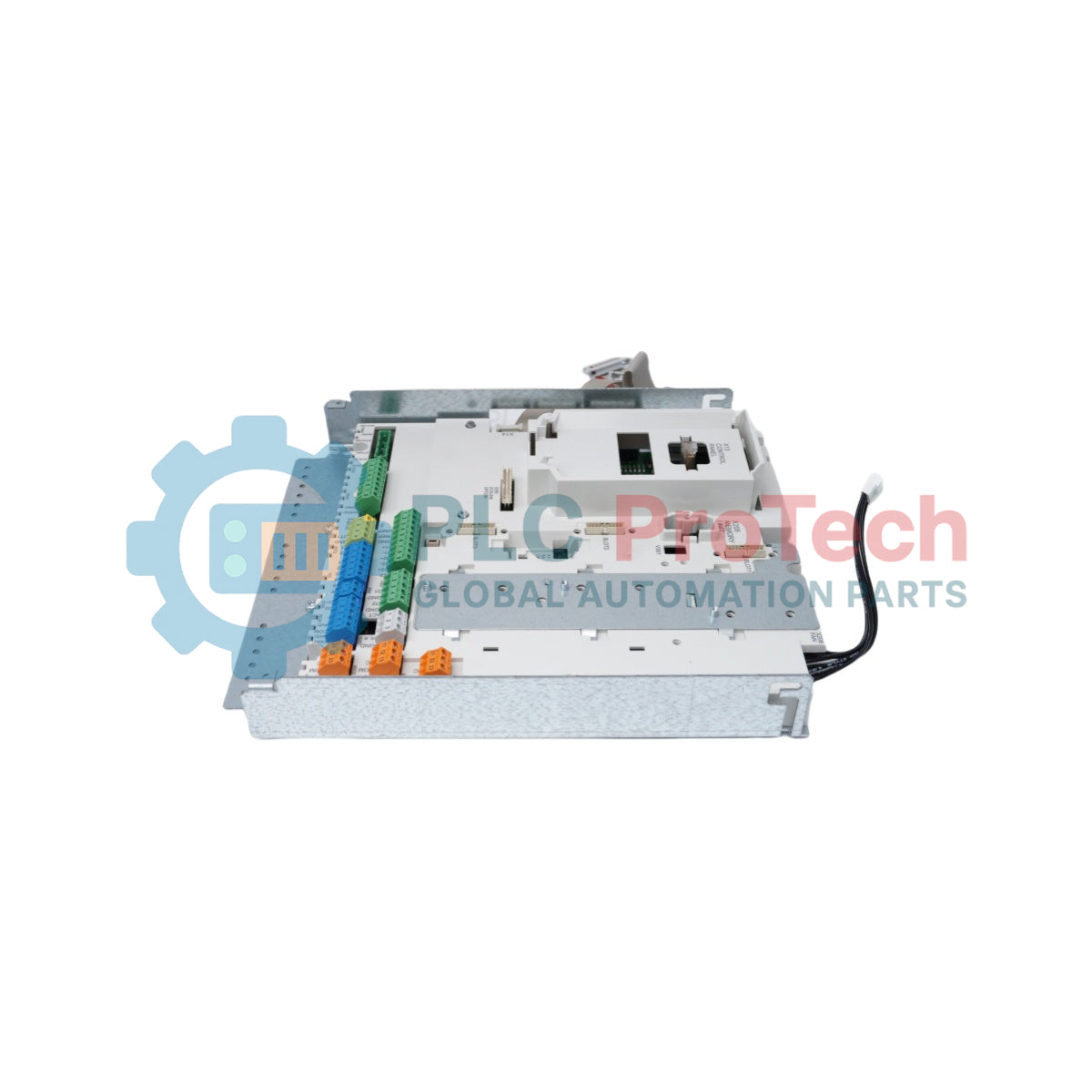

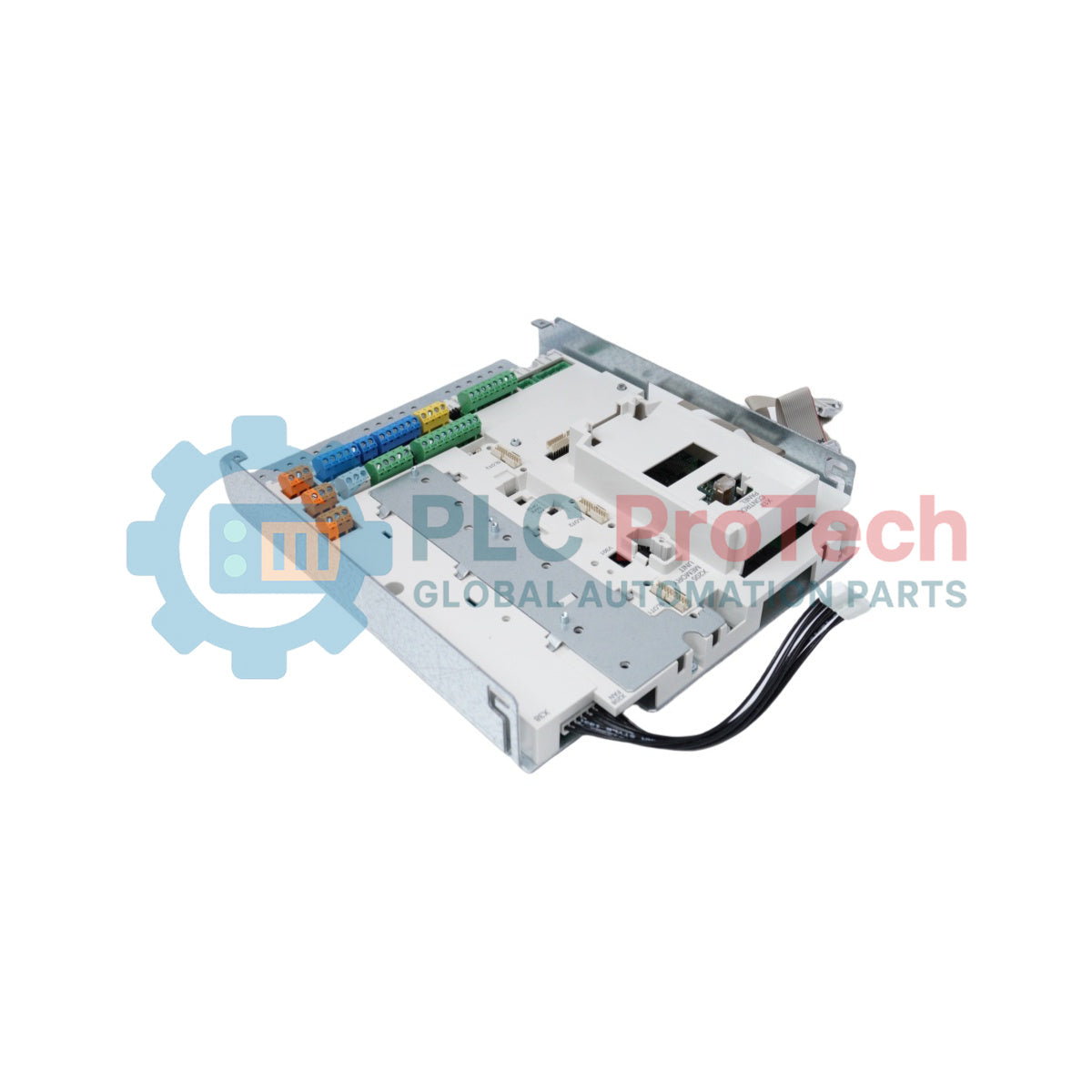

Bo mạch điều khiển công suất thyristor ABB SDCS-CON-H01 3ADT320000R1501 DCT880

Mô tả

ABB SDCS-CON-H01 là bộ xử lý chính tập trung dựa trên vi điều khiển, được thiết kế cho các vòng điều khiển của dòng bộ điều khiển công suất thyristor DCT880. Đóng vai trò là bo mạch điều khiển công suất thyristor chính, mô-đun phần cứng này điều chỉnh chính xác góc kích và các vòng dòng điện trên tất cả cấu hình vật lý của hệ thống, bao phủ kích thước khung từ T1 đến T6.

SDCS-CON-H01 cung cấp kiến trúc điều khiển phổ quát với bố cục tối ưu, tích hợp các giao diện I/O analog và kỹ thuật số, các đường xử lý và các cơ chế bảo vệ hệ thống chuyên dụng. Cụm mô-đun này, được định danh theo mã linh kiện 3ADT320000R1501, được lắp chắc chắn bên trong khay điện tử xoay nội bộ nhằm tối đa hóa khả năng tiếp cận khi bảo trì, đồng thời xử lý các phép tính điện kết cấu phức tạp trong các mạng nhiệt và điện công nghiệp đa pha.

Tính năng

• Khả năng thích ứng khung phổ quát: Cung cấp sơ đồ chân đầu cực mạch điều khiển chung cho tất cả các model có tỷ lệ thiết bị từ khung T1 đến T6.
• Bộ giám sát tích hợp của hệ thống: Bộ giám sát phần cứng tích hợp theo dõi trạng thái chạy của firmware và vi điều khiển để đảm bảo độ tin cậy khi vận hành.
• Kẹp trạng thái an toàn khi lỗi: Ngay lập tức vô hiệu hóa các xung kích thyristor và đóng băng các đầu ra kỹ thuật số và analog lập trình được khi xảy ra lỗi.
• Giao diện mật độ cao: Hỗ trợ nhiều nút xử lý analog và kỹ thuật số đa kênh để phối hợp vòng kín trực tiếp.

Ứng dụng

• Thay thế bộ xử lý tính toán chính trong các hệ thống bộ điều khiển công suất thyristor ABB DCT880.
• Quản lý tải công nghiệp, bao gồm các phần tử gia nhiệt điện công suất lớn, lò điện trở và điều khiển phía sơ cấp của máy biến áp.

Thông số kỹ thuật

Thông tin chuyên sâu về kỹ thuật thực nghiệm

Các mẫu thay thế & khả năng tương thích

SDCS-CON-H01 cung cấp khả năng tiêu chuẩn hóa chức năng cho các bộ điều khiển công suất DCT880, thiết lập sự hội tụ về sơ đồ chân phần mềm và vật lý giữa các biến thể đời cũ. Mặc dù các đầu cực mạch điều khiển giống hệt nhau từ kích thước T1 đến T6, hãy đảm bảo cấu hình firmware đích khớp với các thông số dòng điện kích thước khung và cấp điện áp cụ thể trước khi chuyển các sơ đồ thời gian chạy của hệ thống.

Các lỗi ứng dụng & ghi chú kỹ thuật

Trong quá trình kích hoạt sự cố bộ giám sát bên trong, bo mạch sẽ khởi tạo trạng thái đóng băng hệ thống. Vì tất cả đầu ra kỹ thuật số bị khóa ở trạng thái cuối cùng và việc xử lý I/O tiếp theo bị ngắt, các liên động đường dây phía sau không được chỉ dựa vào các kênh kỹ thuật số của bo mạch để thực hiện cô lập an toàn cứng. Hãy triển khai các mạch logic dừng khẩn cấp bên ngoài, đi dây cứng riêng biệt, trực tiếp ngắt các cuộn dây công tắc tơ đường dây để ngăn hoạt động ngoài ý muốn trong thời gian hệ thống bị treo khi xử lý.

Mẹo chạy thử & đấu dây

Khi đấu dây điều khiển vào các khối đầu cực, duy trì mô-men xoắn chính xác ở mức 0.5 Nm (5 lbf-in) đối với dây đặc hoặc dây bện. Siết quá chặt có thể làm gãy các đoạn chuyển tiếp đường mạch bên dưới vỏ đầu nối. Tuốt sạch phần dây dẫn điều khiển, đảm bảo các bện chắn tín hiệu được thoát xuống trực tiếp các kẹp nối đất gần đế khung máy, và không đi các đường dây đo lường mức thấp song song với thanh cái thyristor dòng điện cao để giảm nhiễu.
