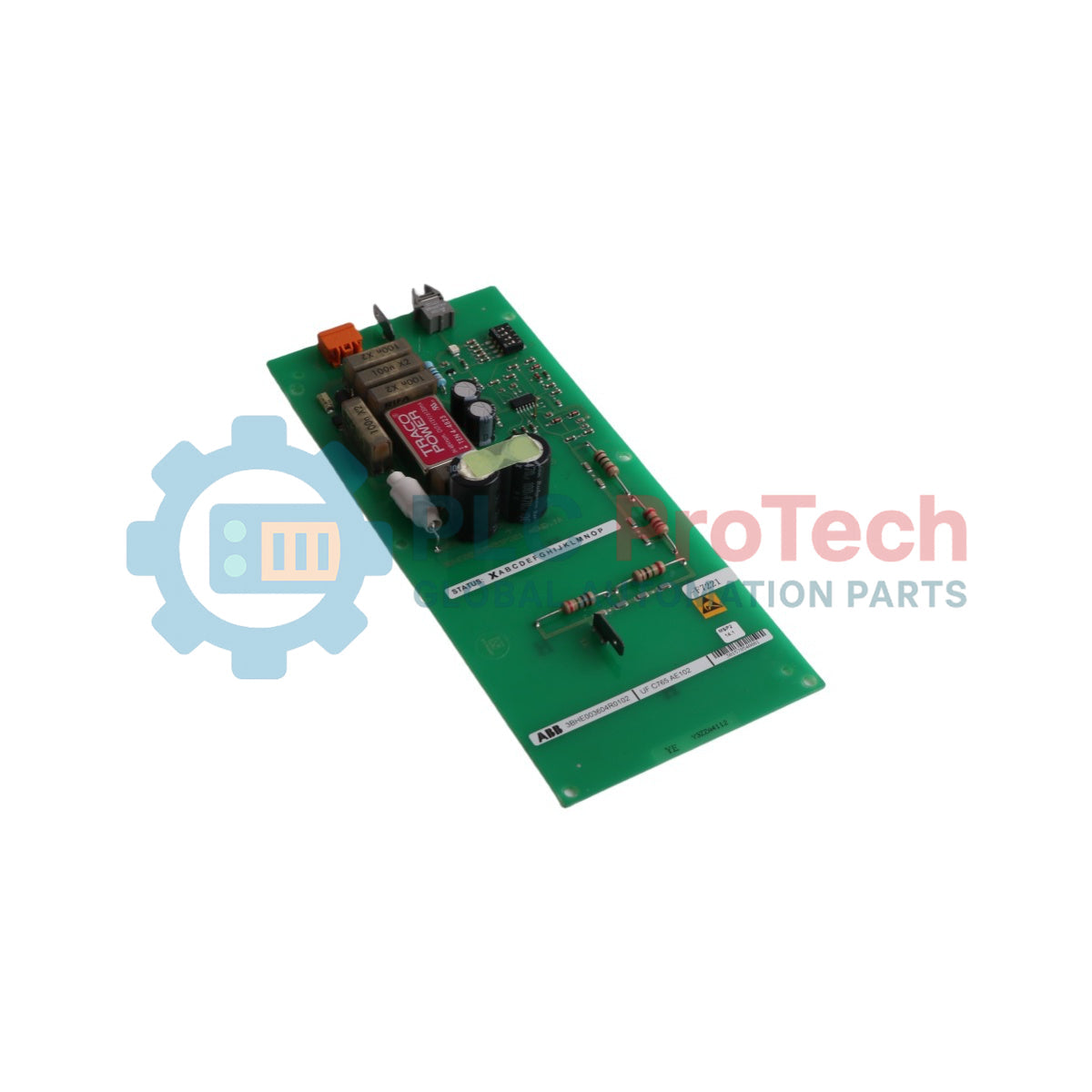

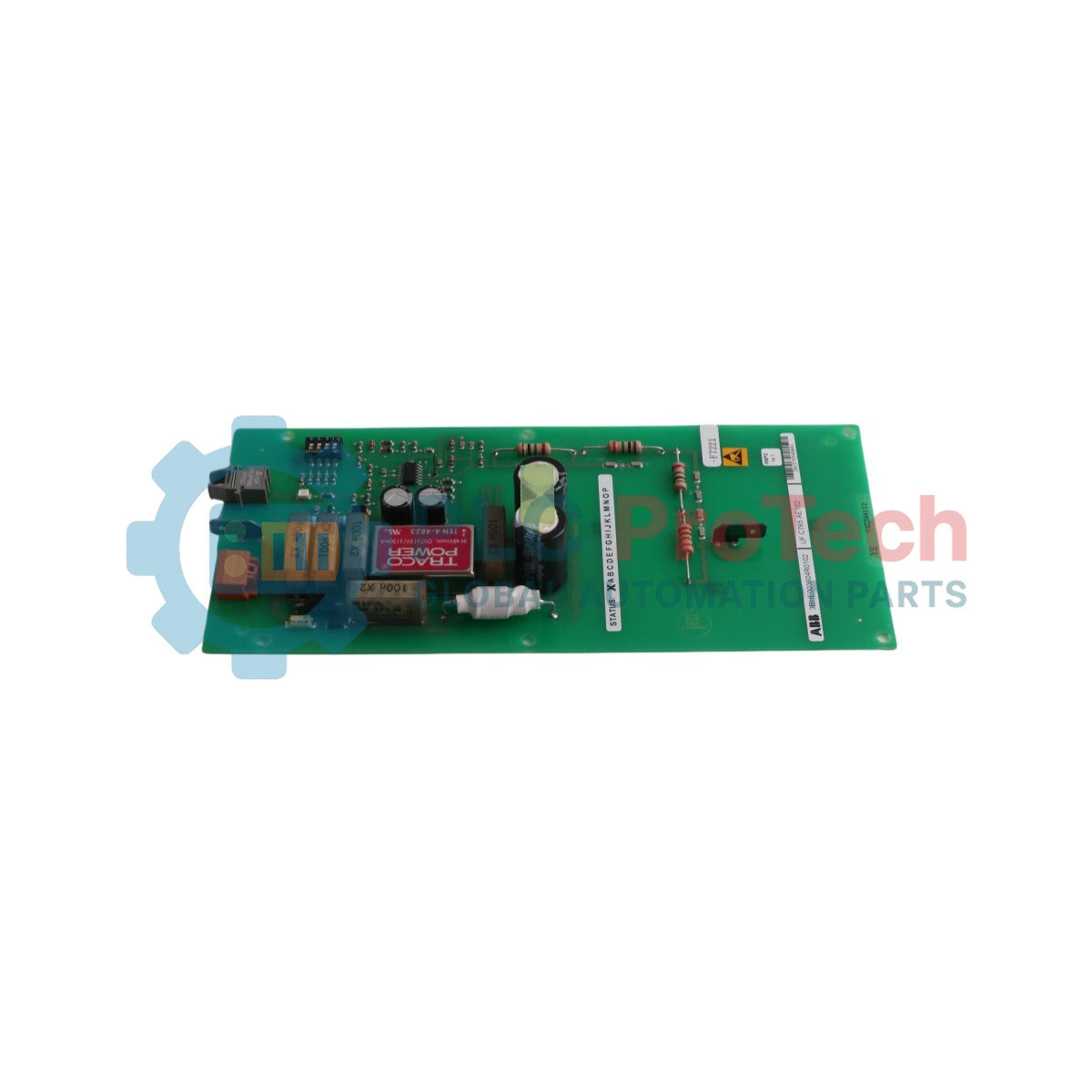

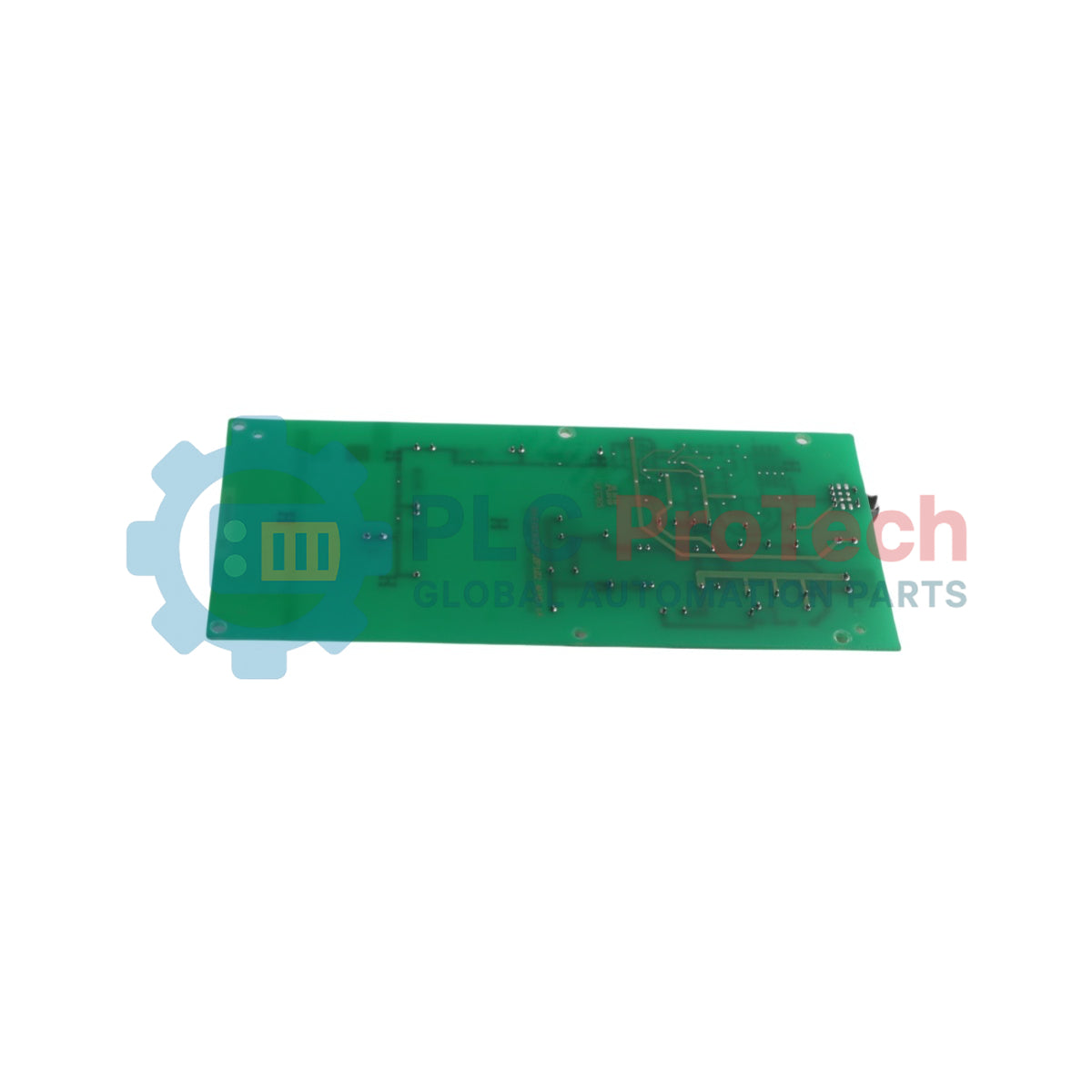

Bo mạch chức năng phủ bảo vệ ABB UF C784 AE101 3BHE003688R0101

Mô tả

ABB 3BHE003688R0101 (UF C784 AE101) là bo mạch chức năng được phủ lớp bảo vệ, Mới nguyên bản (FSCD), được thiết kế cho hạ tầng tự động hóa công nghiệp công suất cao và điều khiển truyền động. Mô-đun chuyên dụng này hoạt động như một bộ xử lý, giao diện hoặc bộ điều khiển cốt lõi trong các hệ thống kích từ, cấu trúc liên kết truyền động công nghiệp và bộ biến đổi công suất tĩnh của ABB. Để đảm bảo tuổi thọ vận hành tối đa trong môi trường công nghiệp khắc nghiệt, cụm linh kiện được phủ lớp bảo vệ phù hợp chất lượng cao, che chắn các linh kiện điện tử gắn bề mặt nhạy cảm khỏi hơi ẩm, bụi dẫn điện, hơi muối và các tác nhân ăn mòn trong không khí. Bo mạch chịu trách nhiệm xử lý tín hiệu nội bộ tốc độ cao, giám sát chẩn đoán liên tục theo thời gian thực và thực thi vòng lặp giao tiếp hệ thống, mang lại hiệu suất logic đáng tin cậy và khả năng cách ly điện chắc chắn trong các ngành phát điện, gia công kim loại và hàng hải.

Tính năng

• Lớp phủ bảo vệ phù hợp mang lại khả năng bảo vệ nâng cao trước độ ẩm, bụi và môi trường công nghiệp ăn mòn.
• Được chỉ định là sản phẩm thay thế chức năng trực tiếp cho các mô-đun HE003688R0101 thế hệ cũ.
• Tích hợp khả năng chẩn đoán để theo dõi liên tục, theo thời gian thực các thông số điều khiển quan trọng.
• Cấu hình bo mạch in nhiều lớp, mật độ cao, được tối ưu hóa cho khả năng tương thích điện từ (EMC) khắc nghiệt.
• Thiết kế kết cấu chắc chắn, được chứng nhận cho các tình huống triển khai trong môi trường công nghiệp hạng nặng có va đập và rung động.

Ứng dụng

• Mạng truyền động công nghiệp công suất cao và hệ thống điều khiển kích từ của ABB.
• Hệ thống điều khiển động cơ đồng bộ và bộ biến đổi công nghiệp hạng nặng.
• Các cơ sở phát điện, hệ thống đẩy tàu biển và cơ sở xử lý hóa chất yêu cầu tính sẵn sàng cao.

Thông số kỹ thuật

Hướng dẫn lắp đặt

Quy trình bảo vệ ESD

Luôn sử dụng vòng đeo tay chống phóng tĩnh điện (ESD) được hiệu chuẩn và nối đất đúng cách trước khi thao tác với bo mạch. Chỉ bảo quản và vận chuyển bo mạch trong túi chống tĩnh điện được phê duyệt để tránh hiện tượng phóng điện vi mô qua các linh kiện bán dẫn bên trong.

Khử Năng lượng Hệ thống

Tắt, khóa cách ly và treo thẻ cảnh báo trên tất cả điện áp AC/DC đầu vào chính cùng các nguồn phụ trợ được liên kết với tủ truyền động hoặc giá lắp trước khi lắp hoặc tháo 3BHE003688R0101 bo mạch.

Lắp Cơ khí

Căn chỉnh đều các cạnh bo mạch dọc theo các ray dẫn hướng của khung phụ. Đẩy nhẹ mô-đun vào đầu nối bảng nối phía sau cho đến khi ăn khớp hoàn toàn. Siết chặt bằng tay tất cả các vít giữ tích hợp để duy trì tính toàn vẹn của nối đất và khả năng chống rung kết cấu.

Đi dây và Cách ly Nhiễu

Đảm bảo tách biệt rõ ràng giữa các đường tín hiệu điều khiển và các đường tải công suất cao chưa xử lý bên trong vỏ tủ. Tất cả các vòng chắn của cáp truyền thông phải kết thúc tại thanh nối đất trung tâm của hệ thống để ngăn nhiễu dữ liệu.

Yêu cầu về Luồng khí và Môi trường

Môi trường xung quanh vỏ bo mạch phải có luồng khí chủ động. Đảm bảo không xảy ra tích tụ nhiệt khiến nhiệt độ vận hành vượt quá hướng dẫn của nhà máy.

Câu hỏi thường gặp

Mã ID sản phẩm chính xác tại nhà máy của bo mạch ABB cụ thể này là gì?

Mã ID sản phẩm duy nhất của nhà sản xuất là 3BHE003688R0101, dùng để nhận diện phiên bản được phủ bảo vệ cụ thể này.

Lớp phủ bảo vệ trên bo mạch này có chức năng gì?

Lớp phủ cách ly vật lý các linh kiện khỏi bụi trong không khí, độ ẩm và các hạt dẫn điện, ngăn ngừa hiện tượng đoản mạch vi mô và quá trình oxy hóa.

Tôi có thể dùng 3BHE003688R0101 để thay thế phụ tùng HE003688R0101 cũ không?

Có, đây là phụ tùng thay thế chức năng trực tiếp được chỉ định cho cụm HE003688R0101 cũ.

Mẫu kế nhiệm được khuyến nghị là mẫu nào nếu biến thể sản phẩm này ngừng sản xuất?

Mã định danh phụ tùng nâng cấp hoặc thay thế được ghi nhận chính thức là 3BHE014023R0101.

Có cần cấu hình chương trình cơ sở đặc biệt khi triển khai thiết bị này không?

Các tham số riêng của hệ thống và việc đồng bộ chương trình cơ sở của bộ truyền động phải được xử lý theo hướng dẫn bố trí bộ điều khiển chính cụ thể.

Những nguyên nhân chính nào gây ra lỗi hiệu suất với bo mạch điều khiển này?

Các nguyên nhân thường gặp là đầu nối đầu cuối khung máy lắp chưa chặt, nối đất tham chiếu không đúng hoặc nhiễu từ cao do cáp nguồn gây ra.

Có cần dụng cụ chuyên dụng nào để lắp đặt bo mạch an toàn không?

Các dụng cụ cầm tay điện tử công nghiệp tiêu chuẩn là đủ để lắp đúng vị trí và siết chặt các vít lắp giữ tích hợp.

Sản phẩm thường được phân phối từ đâu?

Mẫu này được lưu kho trên toàn cầu tại các cơ sở trung tâm doanh nghiệp chủ chốt, bao gồm Central Stock US và các địa điểm FIPSEEXPU.

Có thể cắm bo mạch cụ thể này khi hệ thống đang có điện không?

Không, không được phép thay nóng vì các xung điện có thể làm hỏng các linh kiện của mô-đun hoặc làm sai lệch các sổ đăng ký theo dõi.

Phân loại hải quan 85049099 biểu thị điều gì?

Mã này áp dụng cho các cụm bộ chuyển đổi tĩnh, các phần tử máy biến áp điện và bo mạch điều khiển điện tử được sử dụng bên trong các mạng truyền động.
