Mô tả

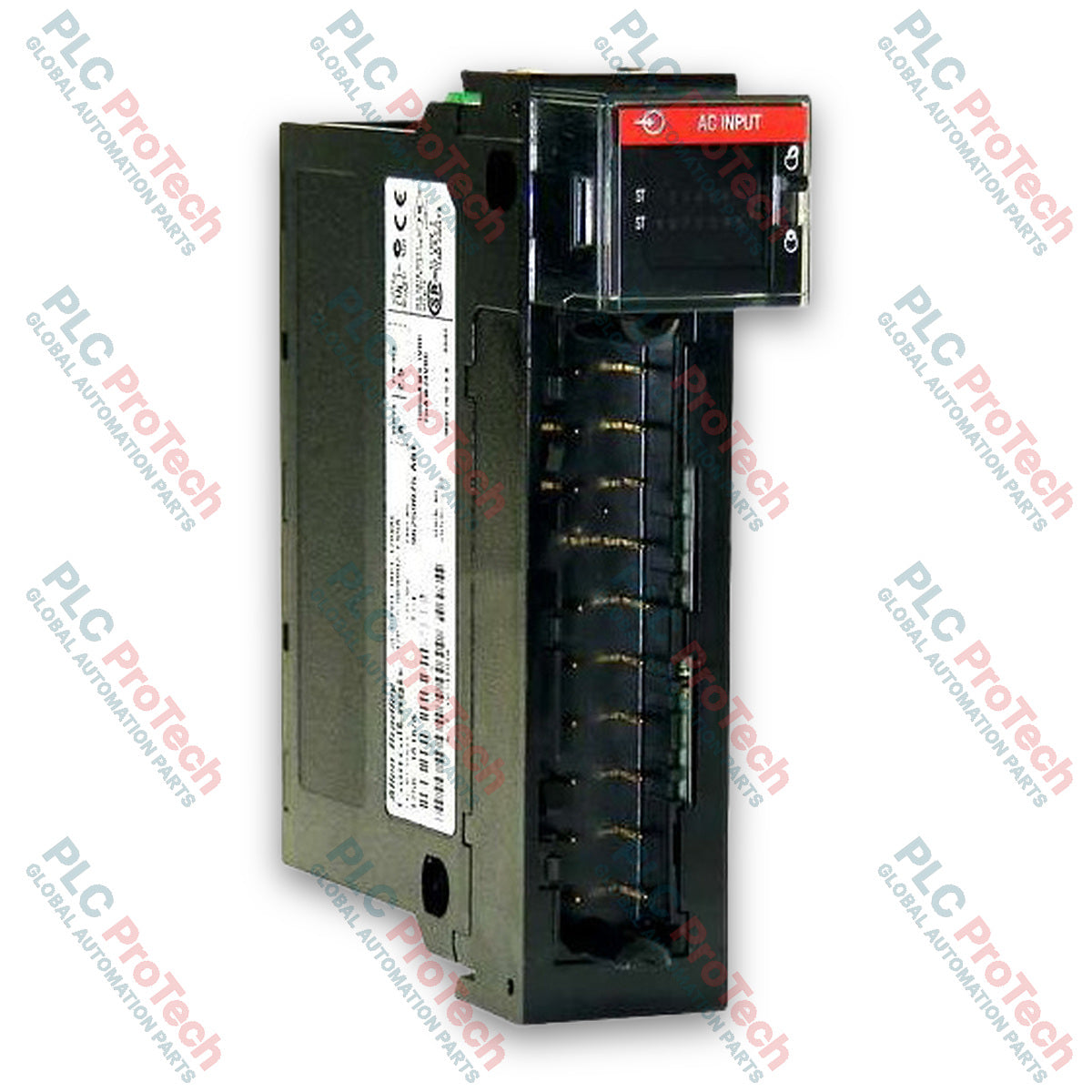

Allen-Bradley 1756-IA16 là mô-đun đầu vào AC rời ControlLogix hiệu suất cao, được thiết kế cho các môi trường tự động hóa và điều khiển công nghiệp. Được thiết kế để kết nối liền mạch với các công tắc AC 120V, tiếp điểm phụ và các thiết bị phát tín hiệu rời khác, mô-đun này cung cấp khả năng chuyển đổi tín hiệu đáng tin cậy cho các kiến trúc tự động hóa phức tạp.

Hoạt động như một thành phần tích hợp của nền tảng Rockwell Automation ControlLogix, 1756-IA16 sử dụng công nghệ Producer-Consumer tiên tiến. Khả năng này cho phép dữ liệu đầu vào và thông tin chẩn đoán được chia sẻ hiệu quả giữa nhiều bộ điều khiển qua backplane hoặc hạ tầng mạng, giảm thiểu hệ thống dây dẫn dư thừa và tối đa hóa khả năng phản hồi của hệ thống.

Tính năng

• 16 kênh đầu vào AC rời, được chia thành các nhóm 8 điểm mỗi nhóm, hỗ trợ cấu hình đấu dây linh hoạt
• Điện áp danh định 120V AC, với dải điện áp hoạt động từ 74 đến 132V AC (47 đến 63Hz)
• Đèn LED trạng thái riêng trên mặt trước cho từng kênh, giúp kiểm tra trực quan ngay lập tức các đầu vào đang hoạt động và không hoạt động
• Thời gian lọc đầu vào có thể lựa chọn (1ms hoặc 2ms đối với chuyển từ TẮT sang BẬT; 9ms hoặc 18ms đối với chuyển từ BẬT sang TẮT) để khử nhiễu điện
• Kiến trúc Producer-Consumer mạnh mẽ cho phép chia sẻ dữ liệu tốc độ cao giữa nhiều bộ điều khiển qua backplane ControlLogix
• Thiết kế mô-đun tiêu chuẩn, có thể lắp trực tiếp vào bất kỳ khe nào của chassis ControlLogix

Ứng dụng

• Giám sát tín hiệu trạng thái từ công tắc giới hạn, nút nhấn và công tắc chọn trong các dây chuyền sản xuất tự động
• Kết nối các tiếp điểm phụ của bộ khởi động động cơ, công tắc tơ và rơ-le điều khiển
• Thu nhận tín hiệu rời trong máy đóng gói, hệ thống xử lý vật liệu và các ô lắp ráp
• Tự động hóa sàn nhà máy yêu cầu khả năng cảm nhận điện áp AC đáng tin cậy và khả năng miễn nhiễm nhiễu

Thông số kỹ thuật

Kết nối / Giao diện

Dây dẫn phía hiện trường kết nối với mô-đun 1756-IA16 thông qua khối đầu nối tháo rời (RTB) được đặt hàng riêng và cắm trực tiếp vào mặt trước thiết bị. Các khối đầu nối tương thích bao gồm khối 1756-TBNH 20 vị trí dạng kẹp vít NEMA hoặc khối đầu nối kẹp lò xo 1756-TBSH. Đối với yêu cầu đấu dây mở rộng, có thể sử dụng các mô-đun giao diện tương thích (IFM) và cáp đấu dây sẵn để đơn giản hóa việc lắp đặt trong tủ.

Hướng dẫn lắp đặt

Mô-đun 1756-IA16 được lắp vào bất kỳ khe trống nào trong chassis Allen-Bradley ControlLogix tiêu chuẩn. Đảm bảo đã ngắt nguồn khỏi backplane của chassis và hệ thống dây dẫn hiện trường trước khi lắp hoặc tháo mô-đun. Cố định chắc chắn mô-đun bằng các cơ cấu chốt ở phía trên và phía dưới. Kiểm tra để bảo đảm RTB phù hợp đã được lựa chọn và đấu dây theo các quy chuẩn điện địa phương cũng như bản vẽ lắp đặt của nhà sản xuất.
