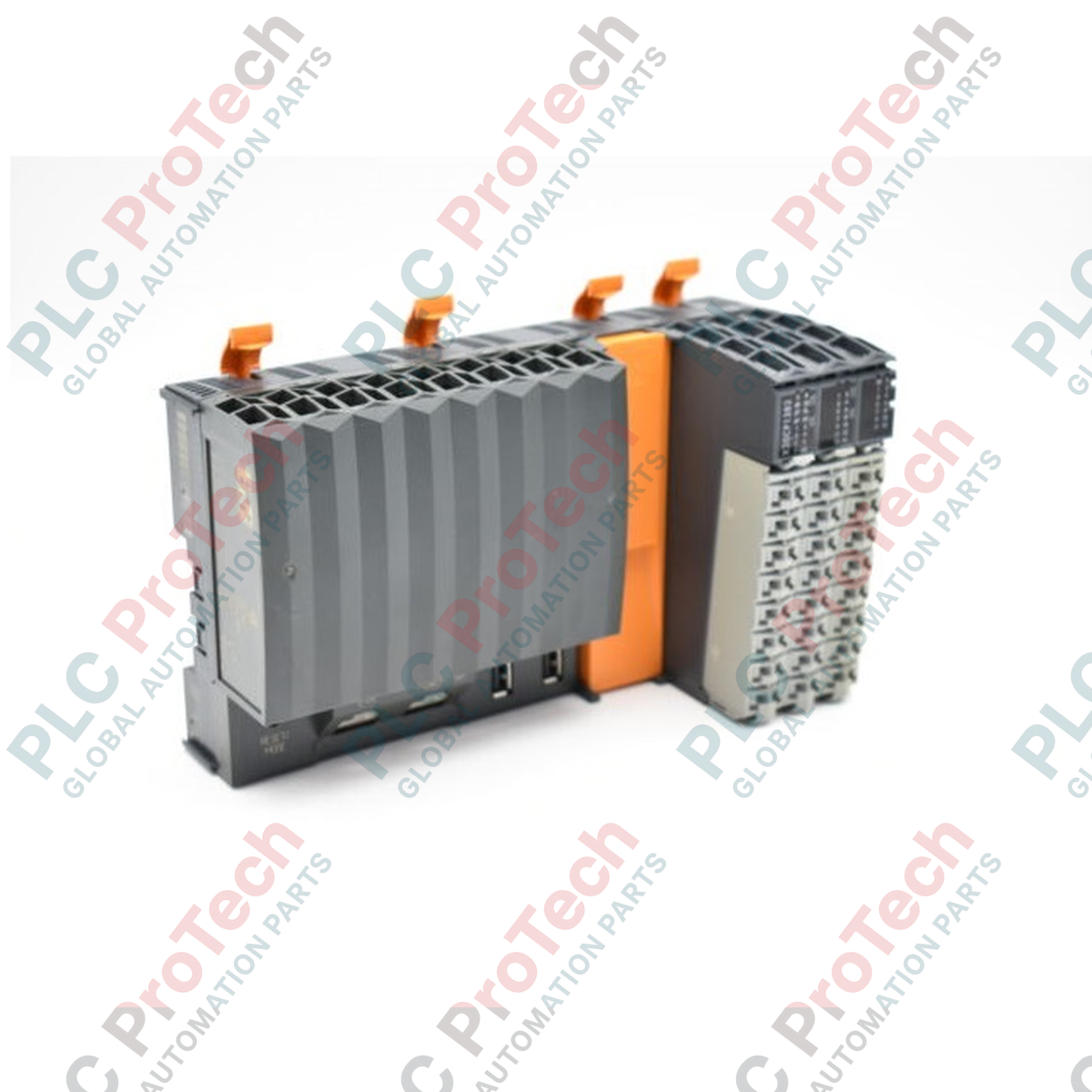

Bộ điều khiển CPU nhỏ gọn Intel x86 B&R X20CP1382 dòng X20

Tổng quan sản phẩm

 X20CP1382 (X20CP1382) là bộ điều khiển CPU nhỏ gọn, hiệu suất cao thuộc hệ thống B&R X20, được thiết kế để cung cấp năng lực xử lý mạnh mẽ cho các ứng dụng công nghiệp phức tạp. Được trang bị bộ xử lý tương thích Intel x86 400 MHz và bộ xử lý I/O tích hợp, mô-đun này thực hiện hiệu quả các tác vụ I/O nền mà không tiêu tốn chu kỳ của CPU chính. Khả năng kết nối đa dạng trên bo mạch, bao gồm Ethernet, POWERLINK với chuỗi thăm dò–phản hồi và bus CAN, khiến sản phẩm trở thành lựa chọn lý tưởng cho tự động hóa quy mô vừa trong các lĩnh vực như năng lượng tái tạo, đóng gói tốc độ cao và gia công kim loại chính xác.  X20CP1382 kết hợp 30 điểm I/O kỹ thuật số và 2 đầu vào analog trong một thiết bị không quạt duy nhất, mang lại thiết kế tiết kiệm không gian nhưng vẫn duy trì độ tin cậy cao trong môi trường sản xuất 24/7 khắc nghiệt.

Cấu hình kỹ thuật

Kiến trúc phần cứng của  X20CP1382 được thiết kế để hoạt động lâu dài và không cần bảo trì. Thiết bị có 256 MB DDR3 SDRAM và bộ nhớ flash eMMC tích hợp 2 GB, với độ bền ghi được đảm bảo ở mức 40 TB, phù hợp cho việc ghi nhật ký dữ liệu lớn. Một ưu điểm kiến trúc quan trọng là bộ nhớ FRAM 32 kB dành cho các biến duy trì, bảo đảm dữ liệu quy trình quan trọng được lưu giữ trên 10 năm mà không cần pin. Mô-đun có một khe giao diện mô-đun, cho phép mở rộng fieldbus mà vẫn duy trì kiểu dáng nhỏ gọn. Khả năng giao tiếp rất linh hoạt, hỗ trợ RS232, USB 2.0 và X2X Link, cùng đồng hồ thời gian thực tích hợp được duy trì ít nhất 300 giờ nhờ các tụ điện bên trong.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Bộ xử lý I/O tích hợp cải thiện hiệu suất hệ thống như thế nào?

Bộ xử lý I/O tích hợp quản lý việc xử lý các điểm dữ liệu độc lập ở chế độ nền. Nhờ đó, CPU Intel x86 chính được giảm tải và có thể tập trung hoàn toàn vào logic điều khiển cùng các thuật toán phức tạp, mang lại thời gian chu kỳ ổn định hơn cho các lớp tác vụ, thấp nhất là 1 ms.

Có cần pin để duy trì dữ liệu biến duy trì khi mất điện không?

Không,  X20CP1382 sử dụng FRAM 32 kB cho các biến duy trì, cho phép lưu giữ dữ liệu trong hơn 10 năm mà không cần pin, giúp giảm chi phí bảo trì dài hạn và tác động đến môi trường.

Các đường tín hiệu tốc độ cao trên mô-đun này cần đáp ứng yêu cầu gì?

Để bảo đảm tính toàn vẹn tín hiệu cho các đầu vào và đầu ra kỹ thuật số tốc độ cao, phải sử dụng dây có lớp chống nhiễu. Chiều dài đường dây tối đa cho phép đối với các tín hiệu tốc độ cao này là 20 m nhằm ngăn nhiễu điện từ ảnh hưởng đến độ chính xác của chu kỳ 1 ms.

Hướng dẫn kỹ thuật và lắp đặt

• Chống nhiễu và nối đất: Đối với bus CAN tích hợp và I/O tốc độ cao, hãy bảo đảm lớp chống nhiễu được nối với điểm đất có trở kháng thấp tại vị trí đi vào tủ điều khiển. Hệ thống X20 sử dụng thanh DIN để nối đất chức năng; hãy bảo đảm thanh ray không sơn phủ và được liên kết đúng cách với hệ thống tiếp địa.

• Quản lý bộ nhớ flash: Mặc dù eMMC 2 GB được định mức cho tổng dung lượng ghi 40 TB, kỹ sư nên tối ưu hóa các quy trình ghi nhật ký. Trong các ứng dụng yêu cầu ghi 21.9 GB/ngày, ổ flash được thiết kế để hoạt động ít nhất 5 năm. Đối với các ứng dụng sử dụng dữ liệu cực lớn, hãy cân nhắc sử dụng khe mô-đun để mở rộng bộ nhớ ngoài.

• Quy hoạch nhiệt và không gian: Mô-đun không có quạt và tỏa khoảng 5.5 W đến 8.6 W tùy theo tải I/O. Để làm mát tối ưu, hãy duy trì hướng lắp X20 tiêu chuẩn (theo chiều dọc). Bộ sản phẩm bao gồm tấm che đầu bên phải và ba khối đầu nối 16 chân; hãy bảo đảm các bộ phận này được lắp đặt để bảo vệ mạch bên trong khỏi bụi bẩn và duy trì cấp bảo vệ IP20.
