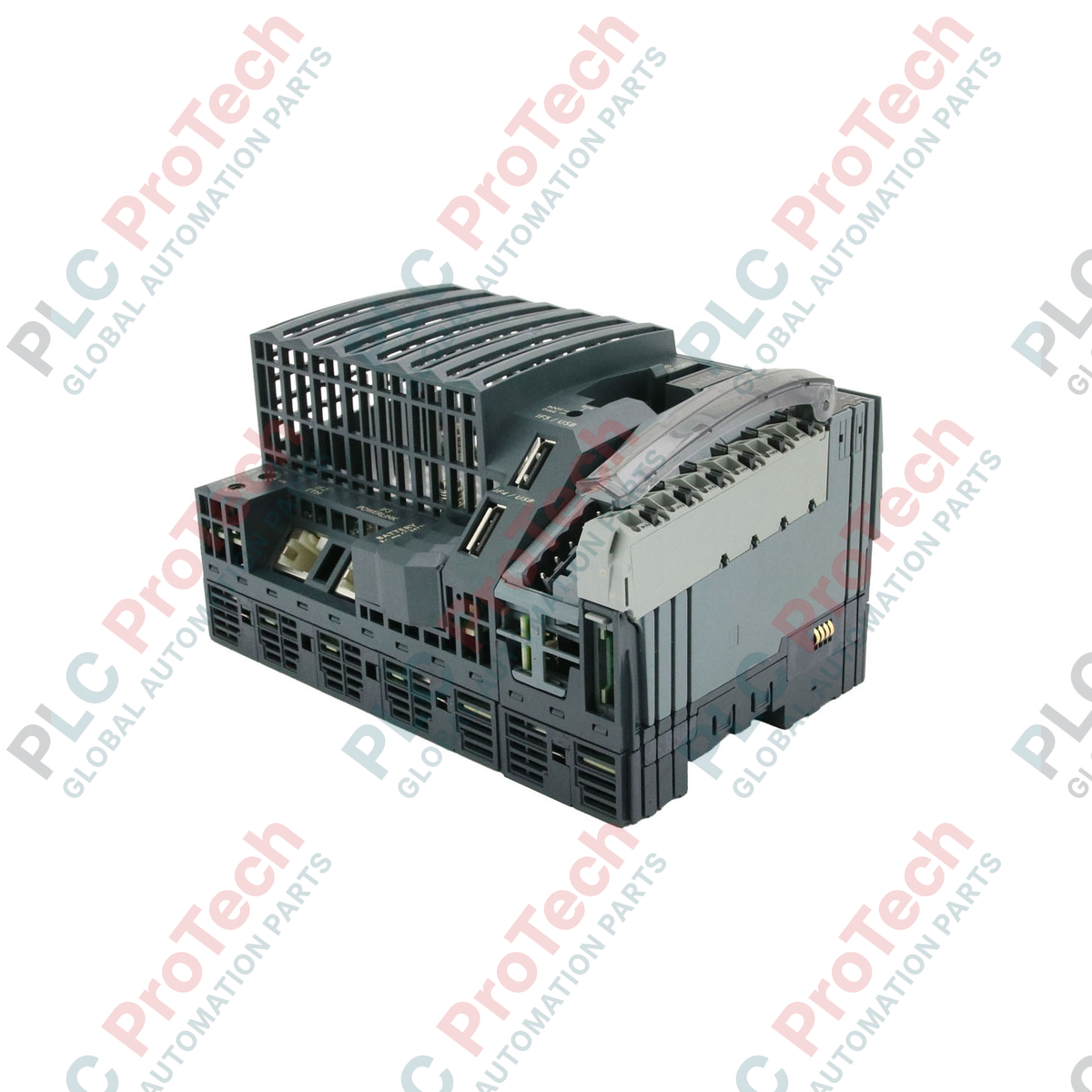

X20CP1583 (X20CP1583) là bộ điều khiển nhúng công nghiệp công suất cao, được thiết kế để đảm nhiệm vai trò hạt nhân xử lý chính cho các kiến trúc tự động hóa B&R X20 phức tạp. Được tối ưu cho việc thực thi các vòng điều khiển quy trình hạng nặng, đồng bộ hóa chuyển động đa trục độ chính xác cao và thu thập dữ liệu thời gian thực trong những lĩnh vực khắt khe như lắp ráp ô tô, xử lý hóa dầu và giám sát năng lượng tái tạo, CPU này xử lý đồng thời các tác vụ tính toán với tính xác định cao. Thiết kế làm mát không quạt loại bỏ rủi ro hỏng hóc cơ khí, ngăn ngừa thời gian ngừng hoạt động do bụi trong không khí xâm nhập. Việc tích hợp bộ điều khiển mạnh mẽ này vào tủ điều khiển trung tâm sẽ thiết lập cấu trúc liên kết tự động hóa có độ sẵn sàng cao, giảm thiểu độ dao động khi thực thi chu kỳ, đảm bảo quét mạng với độ trễ thấp và bảo vệ hoạt động sản xuất khỏi các sự cố dừng hệ thống không được kiểm soát.
Mang mã ID chính thức của B&R là 0xD45B, bộ điều khiển chính này sử dụng lõi bộ xử lý có tần số xung nhịp 333 MHz và hiệu suất cao. Phần cứng cung cấp ma trận giao tiếp mở rộng, gồm một giao diện nối tiếp RS232 cho các liên kết với thiết bị hiện trường đời cũ, một cổng Ethernet tiêu chuẩn để tích hợp vào mạng doanh nghiệp, hai cổng USB cho chẩn đoán hệ thống cục bộ và một bus X2X Link master tích hợp để quản lý các phần mở rộng slice I/O cục bộ. Việc đồng bộ hóa thời gian thực các bộ truyền động từ xa và các khối I/O phân tán được thực hiện thông qua kết nối Ethernet thời gian thực POWERLINK (V1/V2) tích hợp trên bo mạch. Tình trạng hệ thống được giám sát liên tục thông qua cụm LED tích hợp, cung cấp cho kỹ sư hiện trường các chỉ báo trực quan tức thời về chức năng CPU chính, trạng thái quá nhiệt, liên kết Ethernet, vòng lặp POWERLINK, truy cập thẻ CompactFlash và mức pin dự phòng bên trong.
| Thông số hệ thống | Giá trị thiết kế |
| Mẫu | X20CP1583 |
| Thương hiệu | B&R (Bernecker + Rainer) |
| Danh mục mô-đun | Mô-đun CPU hệ thống X20 |
| Mã ID B&R | 0xD45B |
| Tần số xung nhịp bộ xử lý | 333 MHz |
| Giao diện tích hợp | 1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link |
| Công suất tiêu tán | 8.2 W (Tải cơ bản không bao gồm mô-đun giao diện và USB) |
| Giải pháp làm mát | Quản lý nhiệt đối lưu không quạt |
| Phân hệ lưu trữ | Khe CompactFlash tích hợp cho phần mềm hệ thống và ảnh ứng dụng |
| Hạ tầng chẩn đoán | Đèn LED cục bộ cho trạng thái CPU, Temp, Eth, Powerlink, CF và Battery |
| Giới hạn độ ẩm vận hành | 5 đến 95%, không ngưng tụ |
| Quốc gia xuất xứ | Áo |
| Khối lượng vận chuyển cả bì | 1.5 kg (Được bọc trong lớp bảo vệ chống phóng tĩnh điện nhiều lớp) |
Cần kiểm tra gì khi đèn LED báo quá nhiệt cục bộ bật sáng?
Đèn báo quá nhiệt đang sáng cho biết phần silicon CPU bên trong đã vượt quá giới hạn nhiệt được thiết kế. Hãy lập tức kiểm tra vỏ tủ để xác nhận các lưới thông gió không bị cản trở, đảm bảo các cánh tản nhiệt đối lưu không quạt trên vỏ CPU không bị bụi bám và xác minh các thiết bị sinh nhiệt lân cận tuân thủ thông số khoảng cách an toàn.
CPU này quản lý việc sao lưu chương trình và thực thi hệ điều hành như thế nào?
X20CP1583 sử dụng thẻ CompactFlash công nghiệp làm phương tiện khởi động không bay hơi chính. Hệ điều hành B&R Automation Runtime, các cấu hình phần cứng và mã ứng dụng đã biên dịch đều được lưu trữ hoàn toàn trên thẻ này. Kiến trúc này cho phép thay thế phần cứng ngay lập tức bằng cách đổi thẻ mà không cần một máy tính lập trình riêng tại hiện trường.
Mức tiêu thụ điện cơ bản 8.2 W có thể thay đổi tùy theo cấu hình phần cứng không?
Có. Mức 8.2 W xác định tải điện cơ bản của bộ xử lý và các đường logic backplane cốt lõi. Việc bổ sung các mô-đun giao tiếp vào các khe phụ hoặc kết nối thiết bị chẩn đoán hiện trường có mức tiêu thụ cao vào các cổng USB sẽ làm tăng tổng nhu cầu điện, do đó phải được tính vào ngân sách nguồn của hệ thống 24 VDC trung tâm.
Quy trình xử lý bộ nhớ CompactFlash: Giao diện thẻ CompactFlash nhạy cảm với phóng tĩnh điện (ESD), và các tệp có thể bị hỏng nếu thao tác không đúng cách. Luôn ngắt nguồn 24 VDC chính khỏi CPU trước khi lắp hoặc tháo thẻ lưu trữ. Đảm bảo thẻ được phân vùng và định dạng thông qua B&R Automation Studio để bảo đảm trình tự khởi động được thực thi chính xác.
Tiêu chuẩn chống nhiễu và nối đất cáp POWERLINK: Truyền thông POWERLINK thời gian thực tốc độ cao dễ bị nhiễu điện từ tần số cao (EMI) do các bộ biến tần (VFD) lân cận tạo ra. Phải sử dụng cáp Ethernet công nghiệp Category 5e (hoặc cao hơn), có hai lớp chống nhiễu. Nối đất hoàn toàn lớp chống nhiễu bện bằng đồng vào thanh DIN kim loại bằng các kẹp nối đất trở kháng thấp tại điểm cáp đi vào tủ.
Căn chỉnh khi lắp đặt trên thanh ray cơ khí: Lắp mô-đun CPU theo phương thẳng đứng lên các thanh DIN tiêu chuẩn sạch, không bị ăn mòn. Xác minh các kẹp nối đất backplane tích hợp tạo ra kết nối chặt giữa kim loại với kim loại và tấm lắp đặt đã nối đất, cung cấp đường dẫn chắc chắn đến đất chức năng cho toàn bộ phân đoạn mô-đun X20 I/O được kết nối.
