Tổng quan sản phẩm

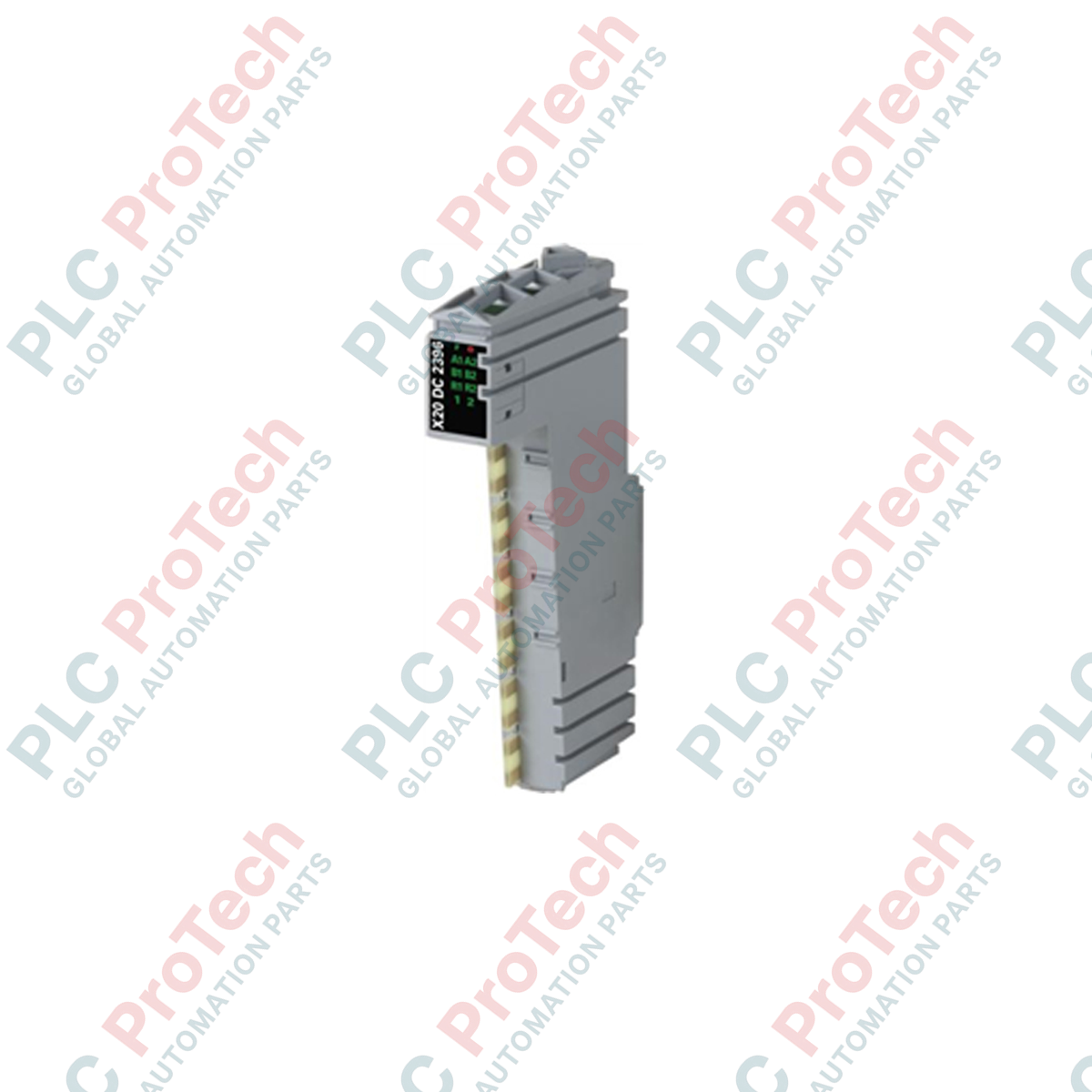

X20DC2396 (X20DC2396) là mô-đun bộ đếm kỹ thuật số chuyên dụng dành cho hệ thống B&R X20, được thiết kế để kết nối với các thiết bị phản hồi chuyển động có độ chính xác cao. Được cấu hình chuyên biệt để hỗ trợ hai encoder tăng dần ABR (A, B và Reference) hoạt động ở 24 V, mô-đun này rất cần thiết cho các ứng dụng yêu cầu giám sát chính xác vị trí, tốc độ và khoảng cách. Bằng cách cung cấp phản hồi theo thời gian thực cho bộ điều khiển, X20DC2396 cho phép đồng bộ hóa chính xác các trục trong những máy móc tự động phức tạp, chẳng hạn như hệ thống dán nhãn tốc độ cao, bàn chia độ quay và thiết bị xử lý vật liệu. Việc tích hợp vào backplane X20 bảo đảm truyền dữ liệu nhanh chóng và giúp duy trì sự ổn định khi vận hành bằng cách giảm độ trễ trong vòng điều khiển.
Cấu hình kỹ thuật
X20DC2396 được chế tạo để vận hành bền bỉ trong môi trường công nghiệp, tập trung vào độ rõ tín hiệu và khả năng giám sát trạng thái đáng tin cậy. Mô-đun sử dụng mạch tốc độ cao để xử lý các tín hiệu đầu vào ABR, cho phép bộ điều khiển xác định chính xác cả vị trí và hướng quay.
-
Hỗ trợ encoder: Đầu vào chuyên dụng cho hai encoder tăng dần 24 V, bao gồm hỗ trợ giám sát xung tham chiếu (kênh Z) nhằm cung cấp khả năng xác định vị trí gốc chính xác.
-
Giám sát chẩn đoán: Mô-đun được trang bị các đèn báo trạng thái toàn diện, cung cấp phản hồi theo thời gian thực về chức năng I/O trên từng kênh, trạng thái vận hành bên trong và trạng thái tổng thể của mô-đun.
-
Tích hợp X20: Với vai trò là mô-đun dạng lát, thiết bị hỗ trợ tích hợp liền mạch vào các trạm I/O từ xa X20 hiện có, tạo điều kiện mở rộng dễ dàng các khả năng điều khiển chuyển động mà không cần sửa đổi lớn về phần cứng.
Thông số kỹ thuật
| Tính năng |
Thông số |
| Model |
X20DC2396 |
| Thương hiệu |
B&R |
| Loại mô-đun |
Mô-đun bộ đếm kỹ thuật số |
| Encoder được hỗ trợ |
2 x encoder tăng dần ABR (24 V) |
| Đèn báo trạng thái |
Chức năng I/O, trạng thái vận hành, trạng thái mô-đun |
| Trọng lượng |
0.3 kg |
| Trọng lượng vận chuyển |
1.5 kg |
| Thời gian giao hàng |
8 đến 10 tuần |
Câu hỏi thường gặp
Những ưu điểm chính của khả năng hỗ trợ encoder ABR trên mô-đun này là gì?
Việc tích hợp xung Reference (R) (kênh Z) cho phép bộ điều khiển thiết lập vị trí gốc tuyệt đối chính xác cho mỗi chu kỳ, điều này rất quan trọng đối với các máy thường xuyên phải định vị lại về vị trí zero.
Các đầu vào encoder có tương thích với logic tín hiệu 24 V không?
Có, X20DC2396 được thiết kế chuyên biệt cho các tín hiệu encoder tăng dần 24 VDC, bảo đảm tương thích trực tiếp với hầu hết encoder tiệm cận và encoder quay dùng trong công nghiệp mà không cần bộ chuyển mức bên ngoài.
Tôi có thể khắc phục sự cố mất tín hiệu từ encoder như thế nào?
Các đèn báo trạng thái tích hợp trên mô-đun cung cấp phản hồi trực quan tức thì. Nếu đèn báo "chức năng I/O" của một kênh cụ thể không hoạt động, hãy kiểm tra hệ thống dây điện thực tế và nguồn cấp cho encoder trước khi kiểm tra trạng thái đầu vào trong các thanh ghi chẩn đoán phần mềm B&R.
Hướng dẫn lắp đặt và vận hành
-
Che chắn tín hiệu: Để ngăn lỗi đếm xung do nhiễu điện từ (EMI), hãy sử dụng cáp xoắn đôi có chống nhiễu cho tất cả các đường tín hiệu A, B và R. Nối lớp chống nhiễu của cáp với mặt phẳng tiếp địa chung của tủ điện tại điểm đi vào bằng đầu siết cáp đạt chuẩn EMC.
-
Tuyến đi dây: Không bao giờ đi dây cáp tín hiệu encoder song song với cáp động cơ công suất cao hoặc dây đầu ra của bộ biến tần (VFD). Duy trì khoảng cách tối thiểu 200 mm hoặc sử dụng ống kim loại được nối đất để tách biệt tín hiệu điều khiển khỏi đường dây công suất.
-
Lắp đặt cơ khí: Đảm bảo mô-đun X20 được khóa hoàn toàn vào khối đầu cuối backplane. Rung động có thể gây mất tín hiệu chập chờn trên các đầu vào encoder tốc độ cao; hãy kiểm tra khóa cơ khí đã chắc chắn trong giai đoạn chạy thử ban đầu.
